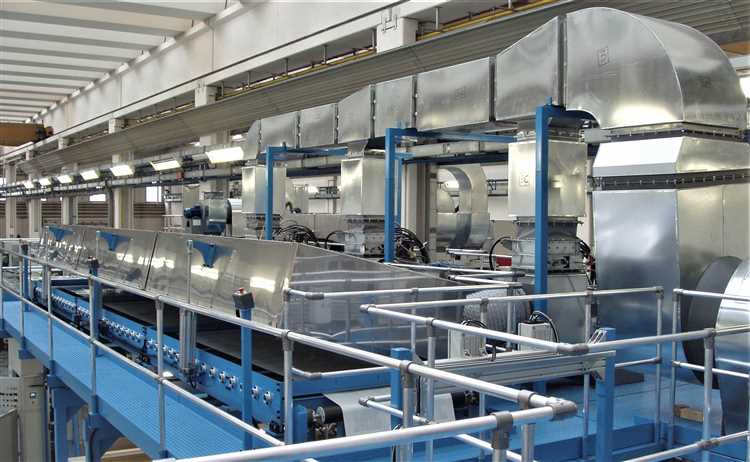

Какая бывает вентиляция на производстве

Организация вентиляции на производстве требует учета характеристик технологических процессов, объема вредных выбросов и специфики помещений. Неправильно подобранная система может привести к накоплению токсичных веществ, перегреву оборудования и рискам для персонала. В зависимости от задач применяются разные типы вентиляции – от общеобменной до локальной вытяжной, каждая из которых решает определённый круг задач.

Общеобменная вентиляция используется для поддержания допустимого микроклимата во всём помещении. Чаще всего она реализуется в виде приточно-вытяжной системы с механическим побуждением. В помещениях с высокой тепло- или влаговыделяющей нагрузкой применяют системы с утилизацией тепла, что позволяет экономить ресурсы при соблюдении санитарных норм.

Местная вентиляция обеспечивает удаление загрязнений непосредственно в местах их образования. На участках с выделением пыли, паров кислот или органических растворителей устанавливаются вытяжные зонты, шкафы или укрытия с направленным воздушным потоком. Такие решения особенно актуальны для химических, фармацевтических и металлообрабатывающих производств.

Аварийная вентиляция применяется в ситуациях, когда существует риск внезапного выброса опасных веществ. Её пуск осуществляется автоматически при превышении пороговых значений концентраций, зафиксированных датчиками. Важно предусматривать независимость таких систем от основного электроснабжения и своевременно проводить их тестирование.

Выбор конкретного вида вентиляции определяется расчётами, включающими нормативные значения кратности воздухообмена, характеристики вредных веществ и площадь рабочих зон. Игнорирование этих факторов приводит к несоответствию проектных решений требованиям охраны труда и промышленной безопасности.

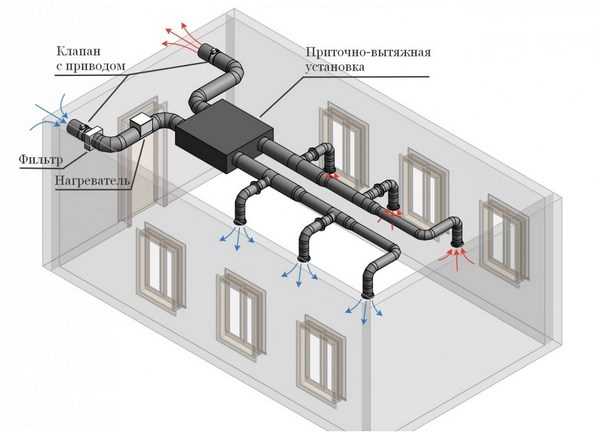

Принцип работы приточно-вытяжной вентиляции в производственных цехах

Приточно-вытяжная вентиляция обеспечивает одновременный приток свежего воздуха и удаление загрязнённого. Основная задача – поддержание допустимой концентрации вредных веществ, норм температурного режима и уровня влажности, соответствующих требованиям охраны труда.

Приточная система подаёт очищенный и, при необходимости, подогретый или охлаждённый воздух в рабочие зоны. Забор воздуха осуществляется с улицы через воздушный клапан, далее он проходит через фильтры (обычно G4, F7), затем – через теплообменник или калорифер, и направляется в помещения через сеть воздуховодов и распределителей.

Вытяжная система удаляет отработанный воздух, насыщенный пылью, парами, газами или теплом, возникающими в процессе производства. Забор ведётся из зон наибольшего загрязнения – рядом с оборудованием, источниками тепла, в верхней или нижней части помещения в зависимости от плотности выделяющихся веществ. Далее воздух по вытяжным воздуховодам отводится наружу либо в систему фильтрации, если требуется обезвреживание.

Для обеспечения сбалансированной работы приточно-вытяжной системы важно учитывать объём цеха, кратность воздухообмена, характер загрязняющих веществ и наличие локальных источников вредных выбросов. Часто применяются системы с автоматическим управлением расходами воздуха в зависимости от показаний датчиков CO₂, температуры или давления.

Рекомендуется проектировать системы с возможностью рециркуляции части воздуха только в тех случаях, когда отсутствуют вредные примеси. При наличии летучих соединений или пыли рециркуляция исключается.

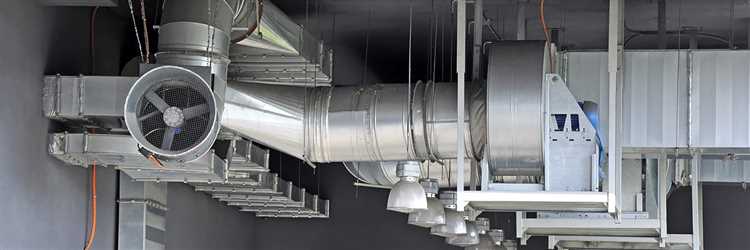

Когда на предприятии применяют локальную вытяжку

Локальная вытяжка применяется в тех случаях, когда необходимо удалить вредные или загрязняющие вещества непосредственно в месте их образования. Это позволяет предотвратить распространение загрязнений по помещению и снизить нагрузку на общеобменную вентиляцию.

Такие системы устанавливают на рабочих местах с источниками пыли, дыма, аэрозолей, паров кислот, растворителей или других вредных веществ. Примеры – сварочные посты, окрасочные камеры, гальванические ванны, лабораторные вытяжные шкафы, участки лазерной или плазменной резки.

Основное требование – обеспечить захват загрязнителя до его попадания в дыхательную зону работника. Для этого используют вытяжные зонты, бортовые отсосы, вытяжные шкафы и мобильные системы с гибкими воздуховодами. Расстояние от улавливающего устройства до источника загрязнения не должно превышать 30–40 см.

Производительность локальной вытяжки рассчитывается с учётом типа загрязнителя, интенсивности его выделения и конструкции улавливающего элемента. При недостаточном расходе воздуха система становится неэффективной. Для агрессивных сред требуется применение коррозионно-стойких материалов и специализированных вентиляторов.

Локальная вытяжка обязательна при работе с веществами, предельно допустимая концентрация которых ниже 10 мг/м³, либо если по условиям технологического процесса их удаление невозможно обеспечить другими способами. В ряде случаев такие системы также требуют согласования с органами промышленной безопасности и охраны труда.

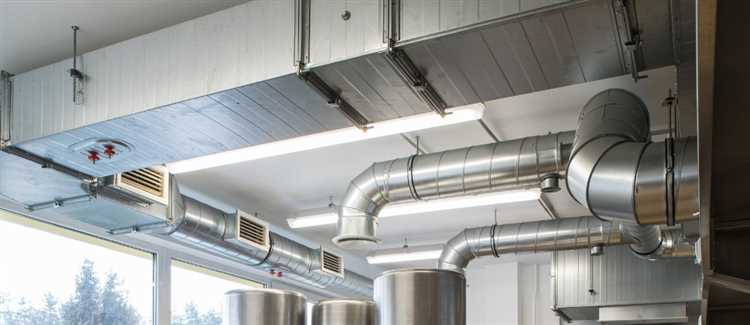

Разница между общеобменной и местной вентиляцией на производстве

Общеобменная и местная вентиляция решают разные задачи и проектируются с учётом особенностей технологических процессов, характера загрязнений и требований к микроклимату.

Общеобменная вентиляция обеспечивает замену воздуха во всём помещении. Её основная цель – поддержание допустимых температурных и влажностных условий, а также снижение средней концентрации вредных веществ. Такая система актуальна для цехов с равномерным распределением тепла, влаги или пыли, например:

• сварочные участки без локализованных источников загрязнений;
• малярные камеры большой площади;
• складские помещения с ограниченными выбросами в воздух.

Местная вентиляция предназначена для улавливания загрязнений непосредственно в точке их образования. Она эффективна там, где вещества выделяются в виде концентрированных потоков, например:

• над сварочными постами – зонты или вытяжные шкафы;
• на участках пайки – вытяжные рукава с фильтрацией паров;
• при работе с летучими растворителями – вытяжные столы.

Ключевые различия:

1. Зона действия: общеобменная – вся площадь помещения, местная – конкретные рабочие зоны.
2. Назначение: первая – разбавление загрязнений, вторая – их улавливание на этапе выброса.
3. Энергоэффективность: местная вентиляция требует меньших объёмов воздуха при высокой эффективности, особенно при наличии фильтров и рекуперации.
4. Конструкция: общеобменная система включает воздуховоды большого сечения, центральные вентиляторы и, часто, системы подогрева или охлаждения. Местные системы состоят из вытяжных устройств, гофрированных рукавов и точечных фильтров.

На практике обе системы часто комбинируются: местная вентиляция устраняет пиковые загрязнения, а общеобменная поддерживает санитарные нормы по воздуху в целом. При проектировании важно учитывать вид вредностей, режимы работы оборудования и нормативные требования (например, СНиП и ГОСТ по микроклимату и предельно допустимым концентрациям веществ).

Особенности использования естественной вентиляции в промышленных зданиях

Естественная вентиляция в промышленных зданиях основана на использовании разности температур и давлений между наружным и внутренним воздухом. Этот тип воздухообмена особенно актуален для объектов с большими объемами помещений и значительной высотой потолков – например, в машиностроительных, литейных и складских цехах.

Основное условие эффективности естественной вентиляции – наличие постоянной приточной и вытяжной тяги. Приток воздуха обеспечивается через фрамуги, форточки, вентиляционные шахты, решетки на фасадах. Вытяжка организуется через аэрационные фонари, шахты, жалюзийные решетки в верхней части здания. Чем выше расположен вытяжной канал, тем интенсивнее происходит удаление тёплого загрязнённого воздуха.

В районах с умеренным климатом естественная вентиляция позволяет поддерживать допустимую температуру и влажность без энергозатрат. Однако в холодное время года могут возникать сквозняки и теплопотери. Для компенсации этих недостатков применяется регулирование открытий, а также комбинация с механическими приточными системами.

При проектировании необходимо учитывать направление преобладающих ветров, розу ветров, а также плотность и температуру выбрасываемых загрязняющих веществ. Запрещено полагаться на естественный воздухообмен при наличии токсичных или взрывоопасных выделений – в таких случаях обязательно применение принудительной вытяжки.

Естественная вентиляция подходит для зданий с неинтенсивными источниками загрязнения и возможностью свободной циркуляции воздуха. При правильной организации она снижает эксплуатационные затраты и обеспечивает базовый уровень воздухообмена без сложного оборудования.

Как выбрать систему вентиляции для цеха с вредными выбросами

При выборе вентиляции для цеха с вредными веществами необходимо учитывать категорию загрязняющих веществ, их концентрацию, физическое состояние (газ, пар, аэрозоль) и характер технологических процессов. Основная цель – предотвращение накопления вредных веществ в зоне дыхания работников и снижение уровня загрязнений до установленных ПДК.

Первый шаг – анализ состава и источников выбросов. Например, при наличии летучих органических соединений (ЛОС) или кислотных паров требуется герметичное оборудование с локальной вытяжкой непосредственно в зоне образования вредностей. Если источники выбросов точечные, предпочтение отдают местной вытяжной вентиляции с зонтами, кожухами или отсосами у рабочего места. При рассеянных загрязнениях используется общеобменная приточно-вытяжная система.

Второй критерий – кратность воздухообмена. Для производств с токсичными выбросами норма кратности обычно составляет 10 и выше, в зависимости от категории вредности и объемов помещения. При расчёте учитываются не только объёмы, но и выделение тепла, влажности, взрывоопасность.

Третий фактор – очистка удаляемого воздуха. Систему вентиляции обязательно оснащают фильтрами грубой и тонкой очистки, иногда – адсорбционными или скрубберными установками, особенно при удалении кислотных и щелочных аэрозолей. В случае работы с органикой применяются угольные фильтры или установки термического дожига.

Также необходимо обеспечить стабильный приток очищенного воздуха. Приточная часть системы комплектуется фильтрами, иногда – подогревателями или охладителями, в зависимости от температуры воздуха и специфики технологического процесса.

Особое внимание – автоматике и контролю. В зонах повышенной опасности применяются датчики концентрации вредных веществ, которые при превышении порога автоматически активируют аварийный режим вентиляции.

Наконец, система вентиляции должна соответствовать нормативам СП 60.13330, ГОСТ 12.1.005 и требованиям СанПиН. Проектирование выполняется специализированной организацией на основе технологического задания и санитарно-гигиенической оценки.

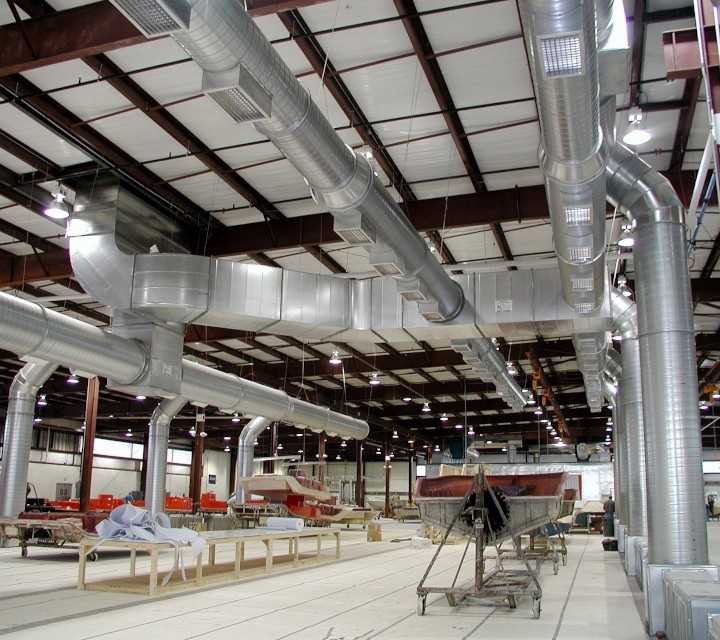

Что учитывать при проектировании вентиляции для помещений с высоким тепловыделением

Первым шагом является расчет тепловой нагрузки, которая складывается из тепловыделений оборудования, технологических процессов и человеческого фактора. Для точности следует учитывать не только прямые источники тепла, но и инфракрасное излучение, конвекцию и теплоотдачу от поверхностей.

Вентиляционная система должна обеспечивать подачу свежего воздуха с объемом, достаточным для разбавления и удаления горячих воздушных масс. Рекомендуется применять вытяжные зонты и локальные вытяжные системы, непосредственно над источниками тепла, чтобы минимизировать распространение горячих потоков по цеху.

Для снижения температуры приточного воздуха используют рекуператоры и охлаждающие установки, которые позволяют экономить энергию и поддерживать стабильный микроклимат вне зависимости от внешних условий.

Особое внимание уделяется материалам и конструкции воздуховодов: они должны выдерживать повышенные температуры и сохранять герметичность при высоком тепловом и механическом воздействии. Применение негорючих и термостойких материалов обязательное условие.

Расчет кратности воздухообмена ведется с учетом тепловой нагрузки и площади помещения. Обычно для помещений с высоким тепловыделением кратность составляет не менее 10-15 обменов воздуха в час. Однако для зон с особо высокой концентрацией тепла кратность может увеличиваться.

При проектировании системы вентиляции необходимо предусмотреть возможность регулировки расхода воздуха, чтобы адаптироваться к изменяющимся технологическим режимам и минимизировать энергозатраты.

В таблице представлены ключевые параметры и рекомендации для вентиляции помещений с разной степенью тепловыделения.

Для обеспечения стабильной работы вентиляции и безопасности персонала следует интегрировать систему контроля температуры и концентрации вредных веществ с автоматическим управлением вентиляторами и клапанами.

При выполнении всех перечисленных требований проект вентиляции будет соответствовать техническим нормативам и обеспечит необходимый уровень теплового комфорта и безопасности.

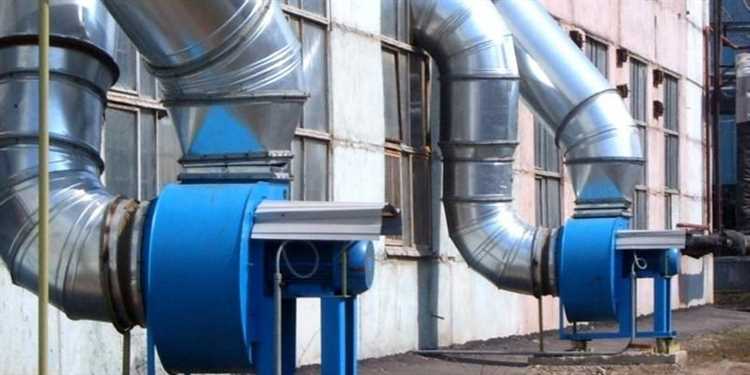

Роль фильтрации и очистки воздуха в системах промышленной вентиляции

Основные задачи очистки воздуха в промышленных системах:

• Удаление твердых частиц: пыль, металлургические отходы, волокна;
• Устранение аэрозолей и химических загрязнителей;
• Снижение концентрации вредных газов и паров;
• Защита оборудования от загрязнений и коррозии.

Для эффективной фильтрации применяются несколько типов фильтров, подбираемых в зависимости от характера загрязнений и требований к воздуху:

1. Механические фильтры – задерживают частицы размером от 1 до 10 мкм, используются на входе приточной вентиляции для грубой очистки.
2. Электростатические осадки – применяются для улавливания мелкодисперсных частиц и пыли с высокой эффективностью (до 99%).
3. Адсорбционные фильтры – используются для очистки воздуха от летучих органических соединений и запахов, основаны на сорбентах, таких как активированный уголь.
4. Каталитические и биофильтры – применяются для разрушения токсичных газов и органических веществ.

Рекомендации по организации очистки воздуха в промышленной вентиляции:

• Выбор фильтров с учетом специфики производства и характеристик загрязнений;
• Регулярное техническое обслуживание и своевременная замена фильтрующих элементов для предотвращения снижения эффективности;
• Интеграция систем очистки с автоматическим контролем параметров воздуха для оперативного реагирования;
• Использование комбинированных систем фильтрации для комплексного решения задач очистки.

Тщательное проектирование системы фильтрации позволяет не только снизить вредное воздействие на работников и окружающую среду, но и продлить срок службы вентиляционного оборудования.

Вопрос-ответ:

Какие типы вентиляционных систем применяются на промышленных объектах?

На промышленных объектах обычно используют три основных типа вентиляции: естественную, приточную и вытяжную. Естественная вентиляция основана на разнице температуры и давления воздуха, она работает без использования вентиляторов, но её эффективность ограничена погодными условиями. Приточная вентиляция подает свежий воздух в помещение с помощью вентиляторов и фильтров, обеспечивая необходимый воздухообмен. Вытяжная вентиляция удаляет загрязнённый или горячий воздух из рабочих зон, поддерживая комфортные условия и снижая концентрацию вредных веществ. Часто применяют сочетание приточной и вытяжной систем для более точного контроля микроклимата.

В каких случаях на производстве необходима местная вентиляция, и как она отличается от общеобменной?

Местная вентиляция устанавливается непосредственно в зоне источника загрязнения, например, рядом с оборудованием, выделяющим дым, пыль или вредные газы. Она быстро удаляет загрязнённый воздух, не допуская его распространения по всему помещению. Общеобменная вентиляция обеспечивает воздухообмен во всём объёме помещения, создавая общий микроклимат. Местная вентиляция более эффективна при локальных загрязнениях, позволяет снизить нагрузки на общеобменные системы и улучшить безопасность труда.

Какие факторы влияют на выбор системы вентиляции для цеха с высоким тепловыделением?

При выборе вентиляции для цеха с большим тепловыделением учитывают объём выделяемого тепла, размеры помещения, интенсивность технологических процессов, количество и расположение рабочих мест. Важно обеспечить достаточный воздухообмен для удаления избыточного тепла и снижения температуры до комфортного уровня. Часто применяют комбинированные системы с приточно-вытяжной вентиляцией и локальными вытяжками над источниками тепла. Также учитывают возможность рекуперации тепла для экономии энергии и требования по очистке воздуха от вредных выбросов.

Как фильтрация воздуха интегрируется в промышленные вентиляционные системы?

Фильтрация воздуха в промышленных системах предназначена для удаления пыли, химических веществ, аэрозолей и других загрязнителей. Она может быть установлена как на приточной, так и на вытяжной стороне вентиляции. В зависимости от задач выбирают разные типы фильтров — от грубой очистки до тонкой и специальной, например, для газов или запахов. Фильтры помогают защитить оборудование, сохранить здоровье работников и снизить воздействие вредных веществ на окружающую среду. Важна регулярная проверка и замена фильтрующих элементов для поддержания работоспособности системы.

Какие основные преимущества и ограничения естественной вентиляции на производстве?

Естественная вентиляция не требует электропитания, что снижает эксплуатационные расходы и упрощает конструкцию. Она может работать круглогодично при благоприятных погодных условиях, используя естественные воздушные потоки. Однако её эффективность зависит от температуры и ветра, что делает воздухообмен нестабильным. Для помещений с интенсивными загрязнениями или высокой температурой естественной вентиляции обычно недостаточно. Кроме того, она не обеспечивает точного контроля параметров воздуха, поэтому на многих промышленных объектах применяют её в сочетании с механическими системами.

Какие основные типы вентиляции применяются на промышленных объектах и в чем их отличия?

На промышленных объектах используют три основных типа вентиляции: естественную, механическую и комбинированную. Естественная вентиляция основана на естественном движении воздуха под воздействием разницы температуры и давления снаружи и внутри здания. Она проста в устройстве, но ограничена по управляемости и мощности, поэтому подходит для небольших помещений с низкими требованиями к воздухообмену. Механическая вентиляция включает принудительное перемещение воздуха с помощью вентиляторов и других устройств. Она позволяет точно контролировать скорость и направление воздушного потока, обеспечивая поддержание необходимого микроклимата даже в больших цехах с интенсивным производственным процессом. Комбинированная вентиляция объединяет оба способа — естественный и механический — чтобы оптимизировать расход энергии и повысить качество воздухообмена. Выбор типа зависит от особенностей производства, размеров помещений, наличия источников загрязнений и требований к воздуху.
