Расширительный бачок – ключевой элемент системы отопления или водоснабжения, отвечающий за компенсацию температурного расширения жидкости. Если давление в нём выходит за допустимые пределы, это может привести к перебоям в работе системы, утечкам или поломке оборудования. Поэтому регулярная проверка давления необходима для обеспечения стабильной и безопасной эксплуатации.
Рабочее давление в расширительном бачке должно соответствовать параметрам конкретной системы. Для большинства закрытых систем отопления давление на холодную обычно составляет 1–1,5 бар, а в процессе нагрева может увеличиваться до 2–2,5 бар. В водоснабжении с гидроаккумулятором типичным значением давления воздуха считается 0,2–0,3 бар ниже давления включения насоса. Эти цифры определяют ориентир для диагностики.
Измерение давления производится с помощью манометра, встроенного в систему или подключаемого к ниппелю на мембранной части бачка. Перед замером необходимо отключить насос, сбросить давление воды и полностью опорожнить бачок, чтобы измерение отражало именно давление воздуха, а не воды. Если показатель ниже нормы, требуется подкачка с помощью насоса с манометром, контролируя значения по приборам.
Пренебрежение регулярной проверкой давления может привести к гидроударам, износу мембраны или неэффективной работе системы. Особенно важно проверять давление в начале отопительного сезона и после любых ремонтных работ, затрагивающих гидравлическую часть. Правильное давление продлевает срок службы оборудования и снижает риск аварийных ситуаций.
Какой инструмент нужен для измерения давления в бачке
Для точного измерения давления в расширительном бачке необходим манометр, предназначенный для работы с замкнутыми системами отопления или водоснабжения. Наиболее подходящий вариант – механический или цифровой манометр с возможностью подключения к ниппелю типа Schrader, аналогичному автомобильному.
Оптимальные характеристики прибора:
- диапазон измерений – от 0 до 4 бар (для систем отопления и водоснабжения этого достаточно);
- точность – не ниже класса 1.5 (обеспечивает допустимую погрешность до 1,5%);
- резьбовое подключение или гибкий шланг с зажимом для удобства использования в труднодоступных местах;
- наличие кнопки сброса давления (для цифровых моделей);
- возможность калибровки и замены элемента измерения при необходимости.
При отсутствии специализированного манометра можно временно использовать автомобильный с аналогичным посадочным диаметром, но его точность и стабильность показаний часто ниже. Такой вариант допустим только для предварительной оценки и не заменяет полноценное измерение при настройке системы.
Важно измерять давление при отключённой системе и полностью остывшем теплоносителе, иначе показания будут некорректны из-за давления жидкости. Подключение манометра производится через встроенный ниппель, обычно расположенный на верхней части бачка под защитным колпачком.

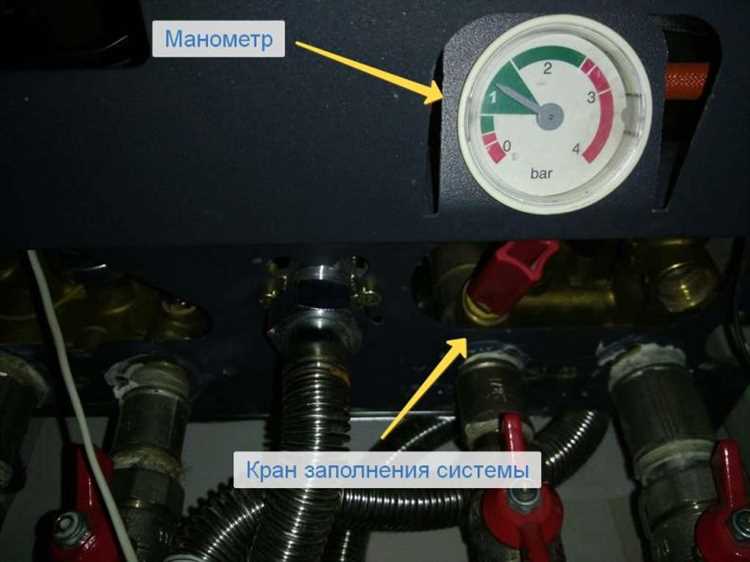

Когда измерять давление: до или после заполнения системы
Давление в расширительном бачке следует измерять только до заполнения системы теплоносителем. Это связано с тем, что после заполнения и запуска системы давление в контуре поднимается, и показания будут искажены из-за воздействия гидростатического давления и температуры.
Измерение проводится при полностью сброшенном давлении в системе. Необходимо отключить насос, слить воду из системы отопления до уровня ниже расширительного бачка и убедиться, что в контуре отсутствует избыточное давление. Только после этого манометр, подключённый к воздушному ниппелю бачка, покажет реальное значение давления в воздушной камере мембраны.
Оптимально проводить проверку давления перед каждым сезоном отопления. Перед этим обязательно сбросить давление в системе и убедиться в герметичности ниппеля. Если давление в бачке ниже требуемого, его необходимо подкачать ручным насосом до расчётного значения, соответствующего высоте установки системы – обычно 0,2–0,3 бар выше статического давления.

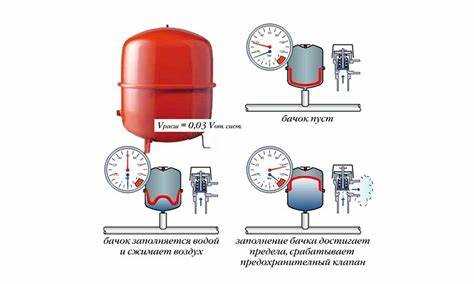

Как правильно подключить манометр к ниппелю бачка
Перед подключением манометра необходимо обеспечить доступ к ниппелю расширительного бачка, который обычно закрыт пластиковой или резиновой крышкой. Снимите крышку и убедитесь, что поверхность вокруг ниппеля чистая – наличие пыли или влаги может исказить показания прибора.
Манометр должен быть рассчитан на измерение малых давлений – до 4 бар, с градацией не менее 0,1 бар. Подходящий вариант – автомобильный или бытовой механический манометр с возможностью прямого присоединения к ниппелю Schrader (типовой автомобильный ниппель).
Подключение выполняется строго на незаполненной и сброшенной по давлению системе. Перед измерением необходимо полностью сбросить давление в трубопроводах и теплоносителе, иначе показания будут завышены из-за давления жидкости.
Плотно прижмите манометр к ниппелю, стараясь не сдвигать его в стороны. Если используется манометр с резьбовым наконечником, закручивайте его вручную до упора, не применяя ключей. Нельзя допускать утечек воздуха при подключении – даже минимальная утечка приведет к ошибке измерения.
После фиксации дождитесь стабилизации стрелки прибора. Показания, полученные в течение первых 2–3 секунд, считаются наиболее точными. Не производите замер несколько раз подряд, так как каждый замер сопровождается небольшим выпуском воздуха, что снижает давление в камере.
По завершении измерения аккуратно отсоедините манометр, избегая рывков, и снова закройте ниппель крышкой. При наличии утечки из-под ниппеля рекомендуется проверить состояние клапана и при необходимости заменить его.
Какое давление считать нормальным для разных систем
Для закрытых систем отопления с напольным котлом нормальное давление в расширительном бачке составляет от 0,8 до 1,0 бар. Если система двухэтажная, рекомендуется устанавливать давление в пределах 1,0–1,2 бар. Это компенсирует высоту столба воды и предотвращает попадание воздуха в верхние точки системы.
В системах с настенными котлами, особенно с автоматической подпиткой, рабочее давление обычно находится в диапазоне 1,2–1,5 бар. В этом случае давление в расширительном бачке должно быть на 0,2–0,3 бар ниже, чем минимальное давление в холодной системе, чтобы обеспечить правильную работу мембраны и резерв для теплового расширения.
В водоснабжении с гидроаккумулятором нормальное давление в пустом бачке составляет 1,4–1,7 бар, в зависимости от давления включения насосной автоматики. Оно должно быть на 0,1–0,2 бар ниже порога включения насоса, чтобы предотвратить частые пуски и сохранить объёмный резерв воды.
Если система использует солнечные коллекторы, давление в расширительном бачке подбирается с учетом температуры теплоносителя и рабочей температуры коллектора. Здесь типичные значения находятся в пределах 2,0–2,5 бар, при этом давление воздуха в бачке настраивается исходя из расчета статического давления и температурного расширения.
Для систем с высоким объемом теплоносителя и этажностью более двух уровней давление может доходить до 1,8–2,0 бар. В таких случаях расчёт давления в расширительном бачке должен производиться с учетом высоты системы, типа трубопроводов и характеристик котла.
Как выявить потерю давления в расширительном бачке
Первый признак потери давления – частое срабатывание предохранительного клапана при штатной температуре системы. Это происходит из-за недостаточного объёма газа в бачке, что приводит к быстрому росту давления при нагреве.
Проверьте давление в воздушной камере при помощи манометра, подключённого к ниппелю бачка. Измерения проводятся на остывшей системе при полностью сброшенном давлении в контуре. Если показание ниже рекомендованного уровня (обычно 0,8–1,5 бар в зависимости от системы), это свидетельствует о потере давления.
Обратите внимание на частые подкачки воды в систему – это косвенный признак неисправного бачка. При утрате давления в газовой камере расширительный объём сокращается, и давление в контуре нестабильно.
Также стоит провести акустическую проверку: при легком постукивании по корпусу бачка пустая камера будет звучать звонко, а при наличии воды – глухо. Отсутствие газовой полости означает, что мембрана неисправна или давление газа полностью утрачено.
Для исключения утечек используйте мыльный раствор на ниппеле – появление пузырей укажет на неисправность клапана. В этом случае возможна утечка воздуха и потребуется замена ниппеля или бачка в целом.
Что делать, если давление не соответствует норме
Если давление в расширительном бачке ниже рекомендованного, прежде всего необходимо проверить целостность мембраны и герметичность корпуса. Низкое давление часто связано с утечками воздуха или повреждением внутреннего баллона.
- Откройте клапан на бачке и измерьте давление манометром. Если оно ниже нормы, выполните дозаправку воздуха с помощью автомобильного насоса до рекомендуемого значения, обычно 1,0–1,5 бар для систем отопления и 1,5–2,0 бар для водоснабжения.
- После накачки проверьте давление повторно через несколько часов. Если оно снова снижается, значит, присутствует утечка, и потребуется замена мембраны или самого бачка.
При избыточном давлении, превышающем 2,5 бара, необходимо сбросить часть воздуха через клапан, чтобы избежать повреждения системы.
- Откройте воздухоотводчик на бачке, контролируя манометром снижение давления до нормального уровня.
- Проверьте работу предохранительного клапана системы – его неисправность может привести к избыточному давлению.
- В случае постоянного повышения давления обратитесь к специалисту для диагностики расширительного бачка и гидравлической системы.
Регулярный контроль давления и своевременное техническое обслуживание предотвращают выход бачка из строя и продлевают срок службы системы.
Вопрос-ответ:
Какое давление должно быть в расширительном бачке системы отопления для частного дома?
Для стандартной системы отопления в частном доме давление в расширительном бачке обычно устанавливается в пределах 1,0–1,5 бар при холодном состоянии системы. Это значение соответствует давлению воды в системе перед началом ее работы и зависит от высоты дома: на каждый метр высоты трубопровода давление увеличивается примерно на 0,1 бар. Если давление ниже нормы, возможны проблемы с циркуляцией теплоносителя, а при слишком высоком давлении — риск повреждения элементов системы.
Как правильно измерить давление в расширительном бачке без демонтажа?
Измерить давление можно с помощью обычного манометра, подключенного к ниппелю, расположенному на корпусе бачка. Перед измерением нужно перекрыть подачу теплоносителя и сбросить давление из системы. Затем при помощи автомобильного или шинного манометра аккуратно прикрутить его к ниппелю и считать показания. Важно делать измерение, когда система остыла, так как нагретый теплоноситель увеличивает давление.
Что делать, если давление в расширительном бачке значительно ниже нормы?
Низкое давление указывает на утечку воздуха из мембраны или повреждение самой мембраны. В этом случае сначала необходимо отключить систему, слить часть теплоносителя и проверить давление с помощью манометра. Если давление падает, мембрану расширительного бачка нужно заменить либо, если есть такая возможность, подкачать воздух компрессором до нужного уровня. При отсутствии ремонта возможны сбои в работе отопления и частые срабатывания предохранительных клапанов.
Можно ли проверить давление в расширительном бачке манометром для автомобильных шин?
Да, в большинстве случаев такой манометр подходит для измерения давления в расширительном бачке, поскольку давление в системе отопления обычно находится в диапазоне, поддерживаемом автомобильными шинными манометрами (обычно до 3 бар). Главное — правильно подключить манометр к ниппелю и убедиться, что система не под давлением теплоносителя, чтобы избежать искажений данных и повреждений инструмента.
Как часто нужно проверять давление в расширительном бачке и почему это важно?
Рекомендуется проверять давление не реже одного раза в год, желательно перед началом отопительного сезона. С течением времени мембрана может терять эластичность, а давление — снижаться. Контроль позволяет избежать избыточного износа оборудования, предотвратить гидроудары и повысить надежность системы отопления. При обнаружении отклонений проводится корректировка давления или ремонт расширительного бачка.
Как определить правильное давление в расширительном бачке системы отопления?
Для определения давления в расширительном бачке необходимо сначала узнать рекомендованное значение для вашей системы, обычно оно указывается в технической документации котла или системы отопления. Давление проверяют с помощью манометра, подключая его к ниппелю бачка. Если давление ниже нормы, это может привести к недостаточному объему теплоносителя и появлению воздушных пробок, а если выше – к излишнему напряжению системы. Измерение проводят при остывшей системе, чтобы показания были точными. Если давление не совпадает с требуемым, следует отрегулировать его, подкачав воздух или слить часть жидкости.
