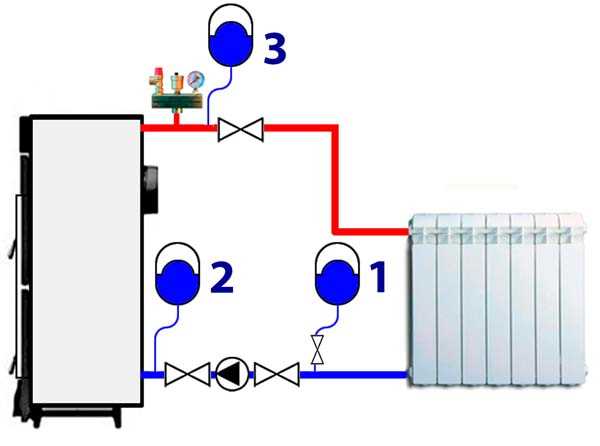

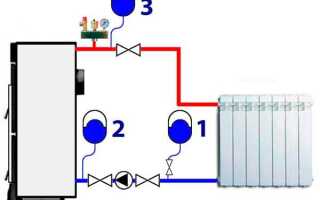

Точное размещение расширительного бака напрямую влияет на стабильность давления и корректную работу всей отопительной системы. Ошибки на этом этапе могут привести к завоздушиванию трубопроводов, перегреву теплоносителя и преждевременному износу оборудования. Поэтому выбор места установки должен учитывать как тип бака (открытый или закрытый), так и схему циркуляции теплоносителя.
В системах с естественной циркуляцией открытый расширительный бак устанавливается в самой высокой точке трубопровода – как правило, на чердаке. Такое расположение обеспечивает постоянный доступ воздуха и компенсацию изменений объема теплоносителя. Важно предусмотреть теплоизоляцию бака и труб, чтобы избежать потерь тепла и риска замерзания.
В системах с принудительной циркуляцией, где применяется закрытый мембранный бак, его оптимальное расположение – на обратной линии перед входом в циркуляционный насос. Это позволяет снизить гидравлическую нагрузку на насос и минимизировать перепады давления. Монтаж должен выполняться строго в соответствии с расчетами: объём бака подбирается исходя из общего объема теплоносителя и температурного расширения.
Если в схеме предусмотрен котёл с встроенным расширительным баком, дополнительный внешний бак может потребоваться при увеличении количества контуров или подключении тёплых полов. В таких случаях бак устанавливают в точке с минимальной температурой теплоносителя – это уменьшает износ мембраны и продлевает срок службы оборудования.

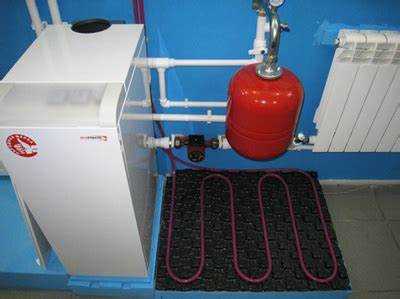

Где размещают расширительный бак в системе с естественной циркуляцией
В системах отопления с естественной циркуляцией расширительный бак устанавливают строго в наивысшей точке контура. Это необходимо для поддержания стабильного давления и компенсации теплового расширения воды без использования насосного оборудования.
Оптимальное место размещения – чердак или техническое помещение над жилыми зонами. При этом важно, чтобы бак находился выше уровня всех радиаторов и трубопроводов. Разница в высоте должна составлять не менее 0,5–1 метра от самого верхнего элемента системы до уровня воды в баке для обеспечения стабильного подъёма теплоносителя.
Точка врезки бака обычно располагается на подающем трубопроводе сразу после выхода теплоносителя из котла. Такой подход позволяет эффективно улавливать избыточный объём воды и предотвращать завоздушивание.
Обязательное условие – теплоизоляция бака и труб, особенно при размещении в неотапливаемом помещении. При минусовых температурах необходимо предусмотреть утепление или обогрев, иначе существует риск замерзания и выхода из строя системы.
Также важно обеспечить свободный доступ к баку для контроля уровня воды, доливки и технического обслуживания. При наличии открытого расширительного бака следует установить переливную трубу, отводящую излишки воды в канализацию или отдельную ёмкость.

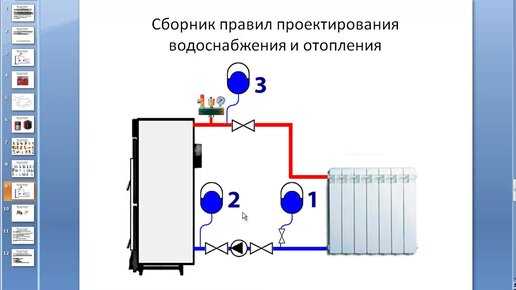

Выбор точки подключения бака в системе с циркуляционным насосом
В системе с принудительной циркуляцией подключение расширительного бака выполняется в точке с минимальными гидравлическими колебаниями давления. Такой точкой считается всасывающий патрубок циркуляционного насоса, где давление стабильно и минимально пульсирует при работе оборудования.
Главная цель правильного подключения – обеспечение стабильного давления в системе и предотвращение кавитации в насосе. Если бак будет подключён после насоса по ходу движения теплоносителя, возрастает риск попадания воздуха в насосную часть и возникновения шумов и вибраций, особенно при резком изменении температуры.
Оптимальное место для подключения – обратка перед насосом, максимально близко к его входу. Такое расположение позволяет баку напрямую компенсировать изменения давления, возникающие при нагреве теплоносителя, без искажений от действия насоса.
При проектировании следует избегать установки бака вблизи термостатических или регулирующих элементов. Их работа может вызывать локальные колебания давления, что снижает точность и эффективность компенсации объёма.
Дополнительно рекомендуется предусмотреть запорную арматуру и дренажный кран в точке подключения, чтобы упростить обслуживание мембранного бака без необходимости слива всей системы.
Установка расширительного бака в открытой системе отопления
В открытой системе отопления расширительный бак устанавливается в самой высокой точке трубопровода, что обеспечивает эффективный отвод воздуха и стабилизацию давления. На практике его размещают в чердачном помещении или на верхнем этаже, над уровнем радиаторов и котла.
Для подключения используется вертикальный стояк, идущий от подающей линии сразу после выхода из котла. Диаметр подводящей трубы должен обеспечивать свободное перемещение теплоносителя и воздушных пузырей. Обычно применяют трубу с внутренним диаметром не менее 25 мм.
Бак должен быть оснащён переливной трубкой, отводящей излишки теплоносителя в канализацию или в резервуар. Также необходима вентиляционная трубка, выходящая выше уровня бака, чтобы исключить давление воздуха внутри. Перелив и вентиляция – обязательные элементы, предотвращающие закипание воды и сброс пара в жилое помещение.
Для предотвращения замерзания в зимний период рекомендуется теплоизолировать бак и подводящие трубопроводы, особенно если бак расположен в неотапливаемом чердаке. В ряде случаев применяют электронагревательные кабели с терморегуляцией.
Крепление расширительного бака должно исключать его смещение или опрокидывание. Используют опорные конструкции из металла или бетона, обеспечивающие устойчивость при максимальном заполнении.
Объём бака рассчитывают исходя из суммарного объёма теплоносителя в системе. В большинстве случаев он составляет 5–7% от общего объёма, с учётом возможного расширения при нагреве воды до 90 °C. Превышение этого значения нецелесообразно, так как увеличивает теплопотери через открытую поверхность воды.

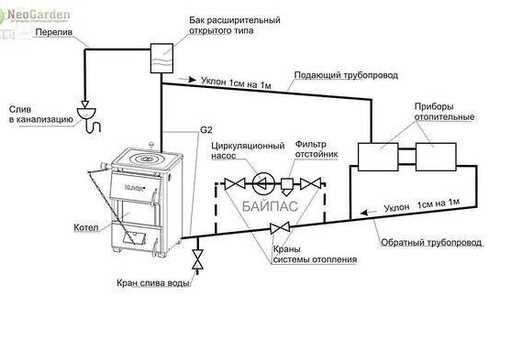

Размещение мембранного бака в закрытом контуре
Мембранный расширительный бак в закрытой системе отопления устанавливается на обратной магистрали перед входом теплоносителя в котел. Такое размещение минимизирует температурную нагрузку на мембрану, продлевая срок ее службы.
Оптимальная точка подключения – перед циркуляционным насосом. Это обеспечивает стабильное давление в зоне всасывания и снижает риск кавитации. При наличии нескольких насосов бак размещают в общей обратной линии перед первой точкой нагнетания.
Баки монтируют в нижней части системы или на одном уровне с котлом, избегая высоких точек, где возможны воздушные пробки. При установке необходимо обеспечить доступ для технического обслуживания и проверки давления газа в воздушной камере.
Обязателен монтаж запорного крана с предохранительной шпилькой или байпаса для замены бака без слива теплоносителя. Между баком и системой не допускается установка запорной арматуры без байпаса или клапана сброса давления.
Высота установки бака относительно котла и радиаторов
В закрытой системе отопления мембранный бак устанавливают на одном уровне с котлом или немного выше, чтобы давление в системе оставалось стабильным. При размещении ниже котла могут возникнуть затруднения при заполнении системы и увеличивается риск попадания воздуха в теплообменник.
Для систем с естественной циркуляцией расширительный бак размещают строго выше всех радиаторов и котла – обычно на чердаке или в верхней части здания. Минимальный перепад по высоте между верхним радиатором и уровнем воды в баке должен составлять не менее 0,5 м для обеспечения устойчивого термосифонного потока.
В открытых системах высота установки бака определяет гидростатическое давление. Каждый метр вертикального столба воды добавляет примерно 0,1 бар к давлению. Например, при установке бака на 5 м выше котла давление в системе на уровне котла составит около 0,5 бар.
Недопустимо устанавливать бак ниже уровня радиаторов – это приведёт к завоздушиванию и нарушению циркуляции. В двухэтажных домах бак должен находиться выше верхнего радиатора хотя бы на 1 м для компенсации давления и обеспечения стабильной работы системы.
Учет температурных и гидравлических перепадов при размещении
Расширительный бак необходимо устанавливать с учетом перепадов температуры, чтобы избежать повреждения мембраны и коррозии корпуса. Температура теплоносителя в точке подключения не должна превышать максимально допустимую для бака, обычно не выше 95 °C. Оптимально размещать бак в зоне с более стабильной температурой, например, на подаче после котла, где температура менее изменчива.
Гидравлические перепады создают нагрузку на систему и расширительный бак. Бак следует устанавливать в точке с минимальными гидравлическими ударами, чтобы мембрана не испытывала резких перепадов давления. При наличии циркуляционного насоса бак подключают как можно ближе к насосу и ниже по высоте, чтобы обеспечить равномерное распределение давления и избежать кавитации.
Размещение бака в самой высокой точке системы снижает риск образования воздушных пробок, однако при этом необходимо обеспечить надежное крепление и защиту от механических воздействий. Важно предусмотреть возможность подключения манометра и клапанов для контроля давления и сброса воздуха, что помогает оперативно реагировать на гидравлические колебания.
При больших объемах системы или значительных перепадах температуры рекомендуется использовать баки с соответствующей мембраной и емкостью, рассчитанной на расширение жидкости с учетом максимального температурного режима. Это позволяет избежать чрезмерного повышения давления и преждевременного износа оборудования.

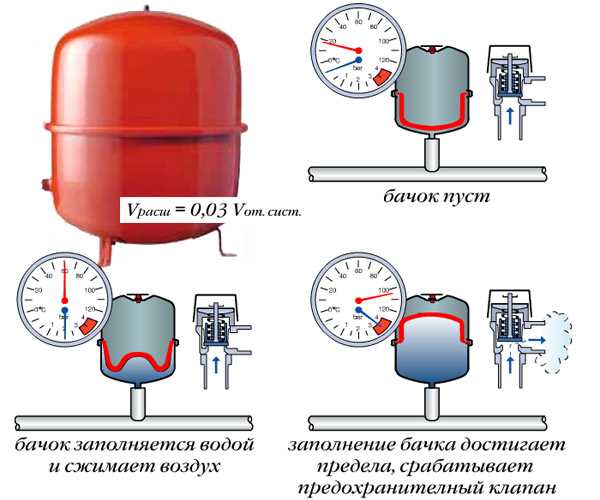

Ошибки при установке и их влияние на работу системы
Неправильное расположение расширительного бака нарушает гидравлический баланс и приводит к сбоям в работе отопления.
- Установка ниже уровня системы: вызывает недостаточный компенсирующий объем, что ведет к повышению давления и частым срабатываниям предохранительных клапанов.
- Подключение напрямую к обратной линии без учета циркуляции: снижает эффективность работы бака, вызывает образование воздушных пробок и коррозию элементов системы.
- Отсутствие или неправильный монтаж байпасного клапана: мешает выравниванию давления, способствует гидроударам и повреждению трубопроводов.
- Неплотное крепление бака: приводит к вибрациям, расшатыванию соединений и возможным утечкам.
Ошибки в монтаже влияют на стабильность давления, сокращают срок службы оборудования и увеличивают риск аварийных ситуаций.
- Перед установкой необходимо провести расчёт необходимого объёма бака с учётом объёма теплоносителя и максимального расширения.
- Подключать бак следует в точке с минимальными гидравлическими перепадами, обычно на подающей линии ближе к котлу, выше уровня радиаторов.
- Обеспечить герметичность и надёжное крепление, избегая лишних напряжений на трубах.
- Использовать байпас и воздухоотводчики для предотвращения скопления воздуха и гидроударов.
Соблюдение этих правил исключит сбои в работе отопления, уменьшит нагрузку на насосы и обеспечит длительный срок эксплуатации системы.
Вопрос-ответ:
Где в системе отопления лучше всего устанавливать расширительный бак и почему?
Расширительный бак обычно размещают в самой верхней точке системы или на обратной линии, близко к котлу. Такое расположение позволяет компенсировать расширение воды при нагреве, предотвращая избыточное давление. Установка в верхней точке гарантирует, что воздух и пар, образующиеся при нагреве, будут собираться в баке, уменьшая риск возникновения воздушных пробок и защищая элементы системы от гидроударов.
Какие ошибки в размещении расширительного бака могут повлиять на работу отопления?
Основные ошибки связаны с установкой бака слишком низко или в местах с плохой циркуляцией. Если бак расположен ниже котла, это может привести к недостаточной компенсации давления, увеличению риска гидроударов и снижению эффективности работы системы. Неправильное подключение или установка без соблюдения рекомендаций производителя вызывает частые срабатывания предохранительных клапанов и ускоренный износ оборудования.
Влияет ли расположение расширительного бака на гидравлическое сопротивление в системе отопления?
Да, расположение бака может повлиять на гидравлическое сопротивление. При неправильном подключении, например, если бак установлен далеко от основных циркуляционных контуров или в узких местах трубопровода, это может создавать дополнительные сопротивления и ухудшать циркуляцию теплоносителя. Рекомендуется устанавливать расширительный бак в месте с минимальными гидравлическими потерями, обычно на обратной линии возле котла, что обеспечивает равномерное распределение давления и стабильную работу контура.
Как влияет высота установки расширительного бака относительно котла и радиаторов?
Высота установки определяет давление в системе и эффективность работы бака. Если бак установлен выше котла, создаётся естественный перепад давления, который способствует отводу воздуха и уменьшению рисков перегрева. При слишком низком положении бак не сможет полноценно компенсировать расширение воды, что приведёт к частым перепадам давления и возможным повреждениям. Оптимально, чтобы бак находился на уровне или немного выше котла и радиаторов, обеспечивая стабильную работу всей системы.
