Диод на электрической схеме изображается условным графическим символом, который позволяет определить направление протекания тока. В основе обозначения лежит треугольник, указывающий направление тока от анода к катоду, и черта, обозначающая катод. Полярность диода строго фиксирована и важна для корректной работы цепи.
Для надежного определения полярности диода важно учитывать направление стрелки треугольника: она всегда указывает от анода к катоду. В случае использования светодиодов на схеме могут быть добавлены стрелки, символизирующие световое излучение, что не влияет на принципиальное обозначение полярности. Соблюдение правильного подключения анода и катода предотвращает обратное смещение и повреждение компонента.
Как визуально определить катод и анод диода на электрической схеме
Если схема содержит обозначение диода с маркировкой, например, стрелкой, направление стрелки совпадает с направлением движения положительных зарядов от анода к катоду. Таким образом, визуальное определение полярности основывается на ориентации треугольника и расположении полосы.
При работе с разными типами диодов, такими как светодиоды, помимо стандартного обозначения, часто добавляют стрелки излучения, но полярность определяется аналогично: анод у основания треугольника, катод у полосы.
Для проверки соответствия полярности на практике можно сопоставить обозначения на схеме с физической маркировкой корпуса диода, где катод обычно отмечен полосой или углублением.

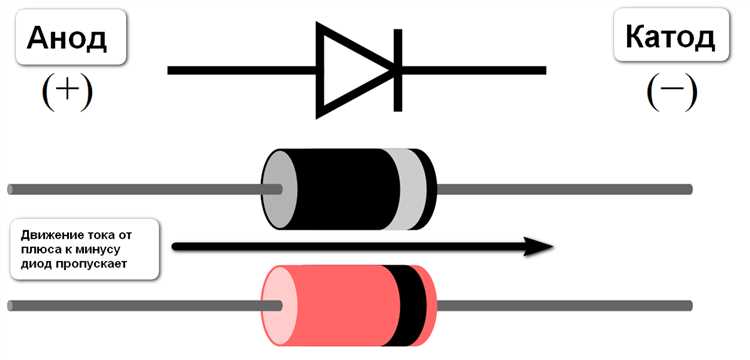

Обозначение стрелки и полоски на символе диода: что значит плюс и минус

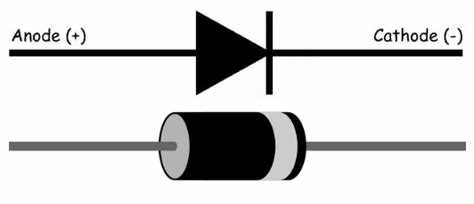

Символ диода состоит из треугольника (стрелки) и вертикальной линии (полоски). Треугольник указывает направление условного тока от анода к катоду, то есть от плюса к минусу.
Поэтому:
- Анод соответствует стороне стрелки – туда подается положительное напряжение.
- Катод соответствует стороне с полоской – там находится отрицательный потенциал.
При подключении диода к цепи важно соблюдать полярность согласно этим обозначениям. Если подключить наоборот, диод не пропустит ток и может нарушить работу схемы.
В практических схемах иногда дополнительно указывают знак «+» возле анода и «–» возле катода для исключения ошибок при монтаже.
Типичные ошибки при определении полярности диода на схеме и как их избежать
Одна из частых ошибок – неправильное определение катода и анода по символу диода. Многие забывают, что катод обозначается полоской на символе, а стрелка указывает направление тока от анода к катоду. Неверное толкование этих элементов приводит к неправильному подключению в цепи.
Ошибка связана и с тем, что некоторые диоды имеют нестандартные обозначения или специфические символы, например, светодиоды с дополнительными стрелками. В таких случаях необходимо сверяться с технической документацией (datasheet), а не ориентироваться только на схему.
Часто диоды на схемах рисуют без явной маркировки полярности. В таких случаях нельзя полагаться на расположение в схеме или соседние компоненты – только на символ диода. Отсутствие проверки документации приводит к ошибкам монтажа и неисправности.
Для избежания ошибок важно использовать системный подход: четко запомнить, что полоска – это катод, стрелка указывает направление тока от анода. При сомнениях следует искать дополнительную маркировку на плате или сверяться с техническими описаниями.
Также рекомендуется тестировать диоды мультиметром в режиме прозвонки, чтобы определить правильную полярность перед подключением. Это исключит ошибки, особенно при работе с неизвестными или нечетко обозначенными компонентами.

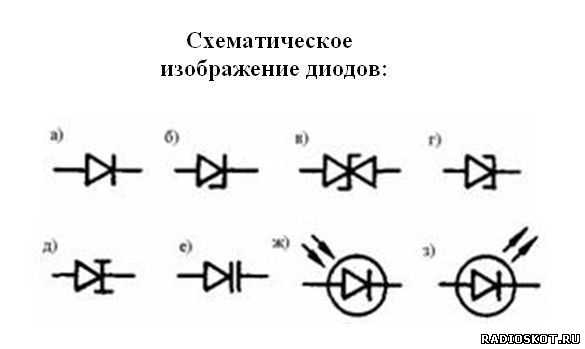

Чем отличаются условные обозначения разных типов диодов по полярности
Условные обозначения диодов на схемах различаются в зависимости от их типа и функционального назначения, что отражается в деталях символа и указании полярности. Основной элемент любого диода – стрелка, указывающая направление тока от анода к катоду, и вертикальная черта – катод, обозначающая обратную сторону перехода.
Для обычных кремниевых диодов полярность отмечена стрелкой (анод, «+») и чертой (катод, «−»). В стабилитронах (диоды с регулируемым обратным напряжением) к базовому символу добавляется линия, имитирующая «ступеньку», что указывает на возможность работы в обратном направлении с определенным стабилизирующим напряжением. При этом полярность определяется по той же логике: стрелка – анод, черта – катод.
Светодиоды (LED) имеют стандартное обозначение диода с дополнительными стрелками, выходящими из корпуса, символизирующими излучение света. Полярность сохраняется привычной – стрелка показывает анод («+»), черта – катод («−»). В схемах часто указывается направление света для правильного монтажа.
Шоттки-диоды выделяются специфической формой стрелки – она становится более толстой или с дополнительной линией, что подчеркивает низкое прямое напряжение и быстрый переход. Полярность аналогична классическому диоду, где катод обозначен полосой, а анод – стрелкой.
Фото- и лавинные диоды имеют дополнительные элементы внутри символа – например, линии, обозначающие фоточувствительность или лавинный эффект, но полярность всегда определяется по стандартной стрелке и полосе, где стрелка – анод, а полоса – катод.
Для туннельных диодов характерна двойная стрелка или специфические дополнительные штрихи, отражающие их необычную работу в отрицательном сопротивлении. Несмотря на это, полярность по аноду и катоду не меняется: стрелка указывает анод, а полоса – катод.
Как по маркировке диода на корпусе понять направление тока и полярность
В некоторых случаях корпус диода содержит буквенно-цифровую маркировку, где дополнительно может быть указана модель и параметры, но для полярности важна именно визуальная отметка полосой.
Для SMD-диодов маркировка может выглядеть как короткая линия или уголок на корпусе, также указывающий катод. Нередко рядом с этой линией наносится код, указывающий технические характеристики, но он не влияет на понимание полярности.
Ток в диоде течёт от анода к катоду, следовательно, зная расположение маркировочной полосы (катода), можно однозначно определить направление прямого тока и правильно подключить диод в схеме.
Правила подключения диода по схеме с учетом полярности в цепях постоянного тока
Диод подключается в цепь так, чтобы анод был связан с положительным полюсом источника питания, а катод – с отрицательным. Это обеспечивает прямое смещение и прохождение тока через диод.
Если диод подключить наоборот, то есть катод к плюсу, а анод к минусу, возникнет обратное смещение, при котором диод блокирует ток, за исключением незначительного обратного тока утечки.
При монтаже обращайте внимание на маркировку корпуса диода: полоска или кольцо обозначают катод, что помогает избежать ошибок при подключении.
Диод в цепи защиты подключается последовательно, чтобы ограничить ток в одном направлении. В цепях выпрямления он включается так, чтобы пропускать положительную полуволну напряжения.
При неправильно подключенном диоде в цепи постоянного тока возможен полный разрыв тока или повреждение компонента из-за обратного напряжения выше допустимого.
Для стабилитронов и светодиодов правила сохраняются: анод на плюс, катод на минус. Однако в случае стабилитрона учитывается рабочее обратное напряжение стабилизации.
Перед монтажом необходимо сверить полярность на схеме и маркировку на корпусе, чтобы избежать ошибок и обеспечить корректную работу электронного узла.
Влияние неправильной полярности подключения диода на работу электрической схемы
Диод пропускает ток только в прямом направлении – от анода к катоду. При обратном подключении ток через диод практически не течёт, что приводит к нарушению функционирования схемы.
Последствия неправильной полярности подключения диода:
- Блокировка тока: При обратном включении диод ведёт себя как разрыв цепи, что может остановить работу устройства или привести к отсутствию питания у критических элементов.
- Повышение напряжения на компонентах: Из-за отсутствия проходящего тока возникает перенапряжение, способное повредить чувствительные элементы схемы.
- Перегрев и выход диода из строя: В некоторых случаях диод может пробиться в обратном направлении, что вызовет короткое замыкание, сопровождающееся сильным нагревом и последующим разрушением.
- Нарушение логики работы схемы: В цифровых и логических цепях неправильная полярность диода может привести к ложным сигналам или полной остановке работы.
Рекомендации для предотвращения ошибок:
- Всегда ориентируйтесь на маркировку корпуса диода и условное обозначение на схеме – катод отмечается полоской.
- Проверяйте правильность подключения при монтаже с помощью мультиметра в режиме проверки диодов.
- Используйте защитные элементы, такие как предохранители и варисторы, чтобы минимизировать ущерб при ошибках полярности.
- При разработке схем учитывайте возможные ошибки, добавляя диоды обратной полярности в качестве защиты.
Итог: неправильная полярность подключения диода способна полностью нарушить работу схемы, привести к повреждению компонентов и сокращению срока службы устройства. Точная идентификация анода и катода обязательна для стабильной и безопасной работы электрической цепи.
Примеры обозначения полярности диода в популярных электронных схемах
В стандартной схеме выпрямителя мостового типа диоды обозначаются с четким указанием анода и катода. Катод отмечен полоской на символе диода, которая указывает направление запрета тока. В цепи переменного тока к переменному входу подключены аноды диодов, а катоды выходят на постоянный плюс и минус.
В схемах стабилизаторов напряжения диод шоттки часто располагается параллельно нагрузке. На схеме полоска катода показывает направление тока, проходящего в обход при перенапряжении. Анод в таких случаях подключается к земле, катод – к выходу стабилизатора.
В схемах защиты от обратного включения аккумуляторных батарей диод включается последовательно с нагрузкой. Полоска катода на символе указывает сторону, подключенную к плюсовой клемме питания, анод – к нагрузке. Неправильное подключение приведет к блокировке питания.
В импульсных источниках питания диоды быстрого восстановления имеют обозначение с дополнительной маркировкой типа и полоской на катоде, указывающей направление тока. В схеме катод направлен к выходу преобразователя, анод к земле или минусу источника.
В логических схемах диоды используются для формирования логических элементов «И» и «ИЛИ». Полярность обозначается так, чтобы ток свободно проходил от анода к катоду при выполнении условия логического уровня. На схеме полоска катода указывает направление блокировки тока при логическом «0».
Вопрос-ответ:
Как определить катод и анод на условном обозначении диода в электрической схеме?
В электрических схемах диод обычно изображается в виде стрелки с чертой. Стрелка указывает направление прохождения тока от анода к катоду. Катод обозначен вертикальной чертой (полоской), которая обычно находится на конце стрелки. Таким образом, катод — это сторона с чертой, анод — с противоположной стороны стрелки.
Можно ли перепутать полярность диода по схеме и что будет с устройством в этом случае?
Перепутать стороны диода по схеме можно, особенно если нет явных обозначений. Если диод подключен наоборот, он блокирует ток в цепи постоянного тока, из-за чего устройство может не работать или работать неправильно. В некоторых случаях это приводит к перегреву и повреждению диода или других компонентов.
Какие символы на схеме указывают на разные типы диодов и их полярность?
Стандартный диод обозначается стрелкой и чертой — стрелка показывает направление условного тока от анода к катоду. Светодиоды дополнительно имеют стрелки, исходящие наружу, указывающие на излучение света. Зенеровские диоды изображают с дополнительной изогнутой линией возле катода. В любом случае полоска на символе всегда показывает катод, что помогает определить полярность.

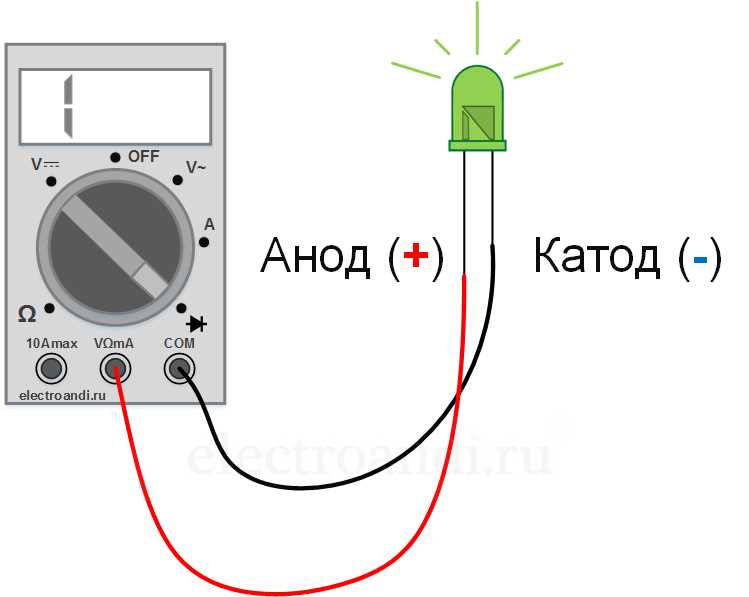

Как на практике проверить, правильно ли подключен диод в цепи по полярности?
Для проверки правильности подключения диода можно использовать мультиметр в режиме проверки диодов. При правильном подключении прибор покажет падение напряжения около 0,6-0,7 В для кремниевого диода при направлении щупов от анода к катоду. Если показания отсутствуют или очень высокие, вероятно, диод подключен обратной полярностью или неисправен.
Почему на корпусе диода часто есть полоска и как она связана с символом на схеме?
Полоска на корпусе диода указывает на катод — ту сторону, где электрический ток выходит из диода в прямом включении. Это соответствует черте на условном обозначении диода на схеме. Такое обозначение помогает визуально определить полярность при монтаже и избежать ошибок подключения.
Как по условному обозначению на схеме определить, где у диода плюс, а где минус?
На электрических схемах диод изображается в виде стрелки, направленной к вертикальной черте. Стрелка указывает направление условного тока — от анода к катоду. Анод соответствует плюсовому выводу, катод — минусовому. Катод обозначен полоской на символе, которая похожа на черту, перпендикулярную стрелке. Таким образом, если смотреть на схему, то сторона со стрелкой — анод (плюс), а сторона с полоской — катод (минус). Этот способ помогает определить полярность без дополнительных надписей.
