Выбор противопожарного устройства защитного отключения (УЗО) напрямую зависит от максимальной нагрузки электрической сети и требований безопасности объекта. УЗО на 100 ампер предназначено для небольших распределительных щитов с общей нагрузкой до 80-90 ампер, тогда как 300 ампер рассчитано на крупные установки с потреблением до 250-280 ампер.
При выборе УЗО важна не только номинальная токовая нагрузка, но и чувствительность к утечкам тока. Оптимальное противопожарное УЗО должно срабатывать на утечку от 30 мА, что обеспечивает своевременную защиту от возникновения пожара из-за токов утечки. УЗО с номиналом 100 А подходят для жилых и небольших коммерческих объектов, 300 А – для промышленных помещений и больших распределительных систем.
Следует учитывать тип электросети (однофазная или трехфазная), количество и мощность подключаемого оборудования, а также наличие дополнительных средств защиты. Правильный расчет нагрузки и выбор УЗО с соответствующим номиналом уменьшают риск ложных срабатываний и обеспечивают надежную противопожарную защиту.
Как определить необходимую номинальную токовую нагрузку УЗО
Номинальная токовая нагрузка УЗО выбирается исходя из суммарного тока, который будет проходить через устройство защиты в рабочем режиме. Первый шаг – определить суммарную мощность подключенного оборудования и линий, которую УЗО должно защищать.
Для расчёта номинального тока нужно разделить суммарную мощность (в ваттах) на напряжение сети (обычно 230 В для однофазной системы). Например, если суммарная мощность нагрузки составляет 20 кВт, расчет будет следующим: 20 000 Вт / 230 В ≈ 87 А. В таком случае выбирается УЗО с номинальным током не ниже 100 А.
Если нагрузка распределена по нескольким группам, учитывайте максимальный суммарный ток по каждой группе. Важно, чтобы номинальный ток УЗО превышал суммарный рабочий ток нагрузки с запасом не менее 20-30% для предотвращения перегрузок и ложных срабатываний.
При выборе между УЗО на 100 А и 300 А учитывайте особенности электросети. Для частных домов с общей нагрузкой до 20-25 кВт оптимально использовать УЗО на 100 А. Для коммерческих объектов с мощным оборудованием и большой токовой нагрузкой оправдан выбор на 300 А.
Также не забывайте проверять соответствие номинального тока УЗО характеристикам защитных автоматов, чтобы обеспечить слаженную работу системы защиты и избежать излишних отключений.
Особенности эксплуатации УЗО на 100 и 300 ампер в жилых помещениях
При эксплуатации УЗО на 300 А чаще всего речь идет о крупных жилых комплексах с распределенными нагрузками и несколькими вводами питания. Такие устройства устанавливаются на вводах или распределительных щитах, где суммарный ток нагрузки превышает возможности УЗО на 100 А. Важно обеспечить стабильное напряжение и правильное подключение, поскольку на больших токах возрастает риск перегрузок и ложных отключений при некачественной электропроводке.
УЗО на 300 А требуют обязательного контроля параметров сети, включая проверку состояния заземления и соответствие сечений проводников, чтобы исключить дополнительные токи утечки. При несоблюдении данных условий эффективность защиты снижается, что увеличивает риск возгорания.
В жилых помещениях с нагрузкой ниже 100 А установка УЗО на 300 А нецелесообразна из-за недостаточной чувствительности к малым токам утечки. Это может привести к задержке срабатывания при опасных ситуациях. Для больших нагрузок сечения кабелей должны соответствовать номиналу устройства, чтобы избежать перегрева и снижения срока службы оборудования.
Рекомендовано устанавливать УЗО на 100 А в квартирах с максимальным суммарным током потребления до 70–80 А, а при необходимости обслуживания или расширения электросети – рассматривать вариант с распределением нагрузки и установкой нескольких устройств меньшей номинальной мощности. УЗО на 300 А целесообразны в многоквартирных домах на этажных щитках или вводах, где суммарный ток значительно выше.
Для обеих категорий устройств важна периодическая проверка работоспособности с помощью встроенной тестовой кнопки и профессиональный осмотр электросети не реже одного раза в два года. Это минимизирует риск сбоев и повышает пожаробезопасность жилых помещений.
Какие параметры УЗО влияют на защиту от пожара при токах 100 и 300 ампер
Основные параметры УЗО, определяющие эффективность противопожарной защиты при номинальном токе 100 или 300 А, включают:
- Номинальный ток утечки (IΔn) – критически важен для своевременного обнаружения токов утечки, способных вызвать возгорание. Для жилых помещений обычно применяют УЗО с IΔn 30 мА, что обеспечивает защиту от пожара и опасных прикосновений.
- Номинальный ток нагрузки (In) – должен соответствовать максимальной суммарной нагрузке цепи. Для УЗО на 100 А это обычно бытовые или небольшие коммерческие объекты, а 300 А – крупные распределительные щиты. Неправильно выбранный In приводит к ложным срабатываниям или отказу защиты.

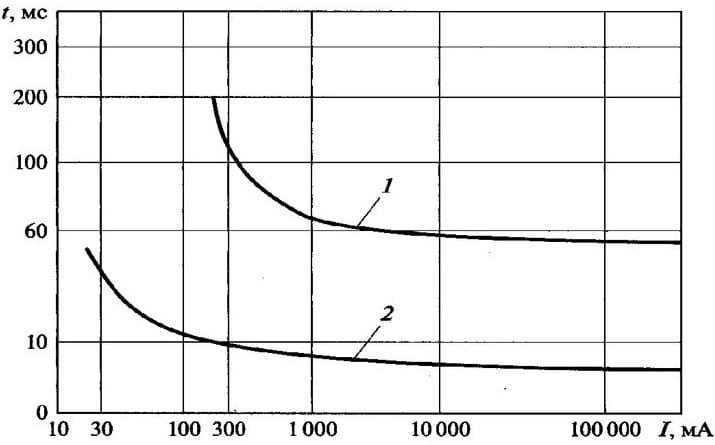

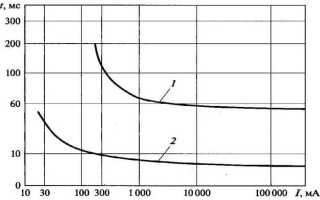

- Время срабатывания (ток срабатывания и задержка) – для пожарной защиты рекомендуется минимальное время отключения при токах утечки, чтобы предотвратить перегрев и возгорание. УЗО с технологией быстрого реагирования и задержкой до 30 мс более эффективны при токах 100 и 300 А.
- Класс УЗО – тип устройства (AC, A, F, B) определяет чувствительность к различным формам утечек: синусоидальные, пульсирующие или постоянные токи. Для пожарной защиты лучше выбирать устройства класса A или выше, поскольку они фиксируют пульсирующие утечки, характерные для современных электронных приборов.
- Максимальный ток отключения короткого замыкания (Icu) – должен превышать потенциальные короткие замыкания в сети. Для УЗО 100 А обычно Icu от 6 кА, для 300 А – от 10 кА и выше, что гарантирует сохранность УЗО при авариях и поддерживает противопожарную защиту.
- Наличие селективности – при установке нескольких уровней защиты важно обеспечить селективность срабатывания, чтобы при утечке отключалось только нужное УЗО, предотвращая масштабные отключения и повышая безопасность эксплуатации.
- Стабильность работы при высоких токах нагрузки – УЗО на 300 А должны сохранять чувствительность к утечкам, не ложиться при высоких пиковых нагрузках и сохранять быстроту отключения, что важно для предотвращения пожаров в крупных системах.
Правильный выбор УЗО по перечисленным параметрам гарантирует эффективное снижение риска пожара как при 100 А, так и при 300 А, учитывая особенности нагрузки и характера утечек в конкретном объекте.
Совместимость противопожарного УЗО с существующей электрической сетью
При выборе УЗО на 100 или 300 А важно учитывать параметры существующей электросети, чтобы обеспечить корректную работу и эффективную защиту от пожара. Основной критерий совместимости – номинальный ток сети. УЗО должно иметь номинальный ток не ниже максимальной токовой нагрузки сети, иначе устройство будет работать нестабильно и быстро выйдет из строя.
Для сетей с максимальной нагрузкой до 100 А целесообразно использовать УЗО на 100 А, которое обеспечивает достаточный запас по перегрузкам и выдерживает пусковые токи оборудования. В сетях с потреблением свыше 100 А – 300 А УЗО предпочтительнее, но его установка требует проверки пропускной способности кабелей и защитных автоматов.
Не менее важен выбор чувствительности УЗО по току утечки. Для противопожарной защиты рекомендуется использовать устройства с током срабатывания от 10 до 30 мА. Это позволит выявить опасные утечки, которые могут привести к возгоранию, при этом исключив ложные срабатывания, если электросеть правильно заземлена.
Также необходимо учитывать тип сети – TN-C, TN-S или IT. Для сетей с разделённым нулём (TN-S) и наличием заземления можно использовать стандартные УЗО. В сетях TN-C без отдельного защитного проводника установка УЗО сложнее и требует дополнительного оборудования или специальных типов УЗО.
Координация УЗО с автоматическими выключателями по времени и току срабатывания обязательна. Например, установка 300 А УЗО должна сочетаться с соответствующими автоматами и сечением кабелей, чтобы при возникновении утечки устройство своевременно отключало цепь, не вызывая повреждений сети и минимизируя пожарный риск.
Перед монтажом следует провести замеры сопротивления изоляции и проверить состояние заземления. Плохое состояние изоляции или отсутствие эффективного заземления снижают надежность работы УЗО и могут привести к несрабатыванию при аварийных токах.
Итоговая совместимость зависит от грамотного выбора номинальных параметров УЗО, состояния сети и правильной установки. При сомнениях лучше привлекать квалифицированных специалистов для расчёта и проверки электросети перед установкой противопожарного УЗО.
Как выбрать чувствительность УЗО для предотвращения пожара при разной нагрузке
Выбор чувствительности УЗО напрямую зависит от величины токов утечки, которые могут привести к возгоранию при конкретной нагрузке. Для жилых помещений с нагрузкой до 100 А оптимальной считается чувствительность 30 мА, так как именно при этом уровне устройство быстро реагирует на малейшие токи утечки, характерные для неисправностей в домашней электропроводке и бытовой технике.
При нагрузке свыше 100 А и до 300 А стоит рассмотреть УЗО с чувствительностью 100 мА или 300 мА. Это обусловлено тем, что при большой суммарной нагрузке возможны небольшие токи утечки, не представляющие опасности, но способные вызывать ложные срабатывания. Использование чувствительности 100 мА снижает риск ложных отключений и обеспечивает адекватную защиту от пожара.
Для промышленных или крупных коммерческих объектов с нагрузкой более 300 А рекомендуется применять УЗО с чувствительностью от 300 мА до 500 мА, ориентируясь на специфику оборудования и нормы электробезопасности. При этом критично учитывать время срабатывания: устройство должно отключать цепь в пределах 0,3 секунды при токах утечки, превышающих установленный порог, чтобы предотвратить нагрев и возгорание.
Важным фактором является также дифференцированный подход: в зонах с повышенной пожарной опасностью (например, кухни, электрощитовые) желательно устанавливать более чувствительные УЗО (30 мА), даже если общая нагрузка высокая. Такой подход увеличивает безопасность без риска частых ложных срабатываний.
При выборе УЗО следует учитывать технические параметры электроустановки, реальные показатели токов утечки и требования нормативных документов, чтобы подобрать оптимальную чувствительность, минимизирующую пожарные риски при конкретной нагрузке.
Условия монтажа и технические требования к УЗО 100 и 300 ампер

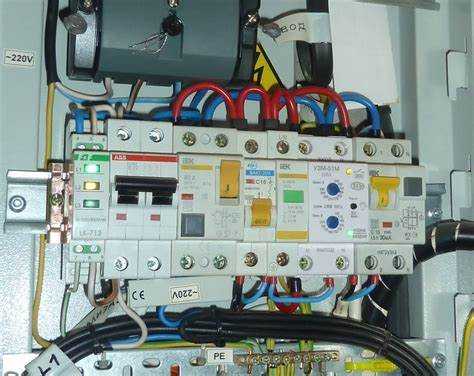

Монтаж УЗО должен выполняться в электрических щитах с учетом допустимой токовой нагрузки и условий эксплуатации. Для УЗО на 100 А важно учитывать, что оно предназначено для распределительных щитов с ограниченной суммарной нагрузкой, не превышающей номинал, и применяется в жилых и небольших коммерческих объектах.
УЗО на 300 А устанавливаются в промышленных распределительных системах и крупных объектах с высокими токами нагрузки. Требования к кабелям и клеммам здесь строже – необходимо применять проводники с сечением не менее 35 мм² и надежные зажимы с усиленной контактной площадью.
- Обязательное соблюдение правил подключения: фаза и ноль должны подсоединяться строго согласно маркировке для предотвращения ложных срабатываний.
- Рекомендуется установка УЗО в сухих, защищенных от пыли и вибраций помещениях с температурным режимом от -25°C до +40°C.
- Для УЗО 300 А необходимо предусмотреть эффективное охлаждение и вентиляцию щита, чтобы избежать перегрева модуля при длительной работе под нагрузкой.
- Использование автоматических выключателей согласованной мощности перед УЗО обеспечивает защиту от перегрузок и коротких замыканий, что критично для сохранения работоспособности устройства.
- Подключение к системе заземления должно обеспечивать сопротивление менее 4 Ом, чтобы при срабатывании УЗО ток утечки не создавал опасных условий.
При монтаже важно соблюдать расстояния между токоведущими частями согласно нормативам: минимум 10 мм между фазой и нулём, а также 20 мм до корпуса устройства. УЗО 100 и 300 А имеют разную конструкцию клемм, поэтому нельзя использовать одинаковые инструменты и методы подключения.
Технически оба типа УЗО должны иметь сертификаты соответствия по ГОСТ и быть проверены на минимальный ток срабатывания не более 30 мА при противопожарном применении. УЗО на 300 А зачастую оснащаются встроенной системой самотестирования для своевременного выявления неисправностей.
- Проверка монтажных соединений после установки – обязательная процедура для предотвращения повышенного сопротивления контактов.
- Испытания с помощью тестового тока утечки проводят сразу после монтажа и при плановом техническом обслуживании.
- Монтаж должен выполнять квалифицированный электрик с опытом работы с высокомощными распределительными сетями.
В итоге правильный монтаж и соблюдение технических требований к УЗО 100 и 300 ампер значительно повышают безопасность и надежность электрической системы, снижая риск пожаров и аварий.
Как правильно проверить и обслуживать противопожарное УЗО после установки
После монтажа противопожарного УЗО необходимо провести его функциональную проверку для подтверждения корректной работы защитного механизма. Для этого следует использовать встроенную тестовую кнопку «Тест» на корпусе устройства. Нажмите кнопку, УЗО должно немедленно сработать и отключить цепь. Если отключения не происходит, устройство неисправно и требует замены.
Проверку рекомендуется выполнять не реже одного раза в месяц, чтобы своевременно выявлять возможные неисправности. При регулярных проверках стоит фиксировать дату и результат тестирования в журнале обслуживания электрооборудования.
После каждого срабатывания или проверки рекомендуется проводить визуальный осмотр УЗО. Обратите внимание на отсутствие повреждений корпуса, следов перегрева и окисления контактов. При обнаружении дефектов устройство подлежит замене.
Для обслуживания следует отключить питание в распределительном щите, снять УЗО и проверить клеммы на надежность крепления и отсутствие коррозии. Очистите контакты от загрязнений и при необходимости затяните винтовые зажимы, используя отвертку с контролем момента затяжки согласно технической документации производителя.
Также важно следить за условиями эксплуатации: поддерживать чистоту в распределительном щите, избегать попадания влаги и пыли на устройство. В помещениях с повышенной влажностью рекомендуется использовать УЗО с классом защиты IP не ниже IP44.
Для проверки дифференциального тока можно применять специальное измерительное оборудование – мегаомметры или тестеры УЗО, которые позволяют точно определить уровень утечки и оценить работоспособность защитного механизма. Такие проверки желательно выполнять раз в год квалифицированным специалистом.
| Вид проверки | Частота | Метод | Цель |
|---|---|---|---|
| Функциональный тест кнопкой |
