Обсадная труба обеспечивает герметичность скважины, защищает от обрушения стенок и попадания грунтовых вод. От правильного выбора диаметра, материала и толщины стенки зависит срок службы системы и качество поднимаемой воды. Неподходящая труба может привести к засорам, преждевременному выходу из строя насоса и дорогостоящему ремонту скважины.
Наиболее востребованы пластиковые и металлические обсадные трубы. Пластиковые варианты из ПВХ и НПВХ устойчивы к коррозии, легкие и удобны в монтаже, но не подходят для глубин более 50–60 метров. Металлические трубы, особенно стальные, выдерживают значительные нагрузки и применяются в глубоких и нестабильных грунтах, но подвержены коррозии, если не имеют антикоррозийного покрытия.
Диаметр обсадной трубы подбирается с учётом планируемого насоса и производительности. Для бытовых скважин обычно используют трубы диаметром от 125 до 159 мм. При выборе необходимо учитывать и наружный диаметр насоса – между ним и трубой должно оставаться минимум 5–10 мм для свободной установки и циркуляции воды.
Толщина стенки влияет на устойчивость трубы к деформации. Для пластиковых труб она должна быть не менее 6 мм при глубине до 50 метров. Стальные обсадные изделия часто имеют толщину стенки 5–8 мм, что обеспечивает достаточную прочность даже в сложных условиях бурения.
Резьбовые соединения предпочтительнее клеевых и муфтовых, особенно в условиях нестабильного грунта. Они обеспечивают надежную герметичность и позволяют при необходимости разбирать конструкцию без повреждений. Для герметизации стыков рекомендуется использовать уплотнительные кольца или специальные ленты.

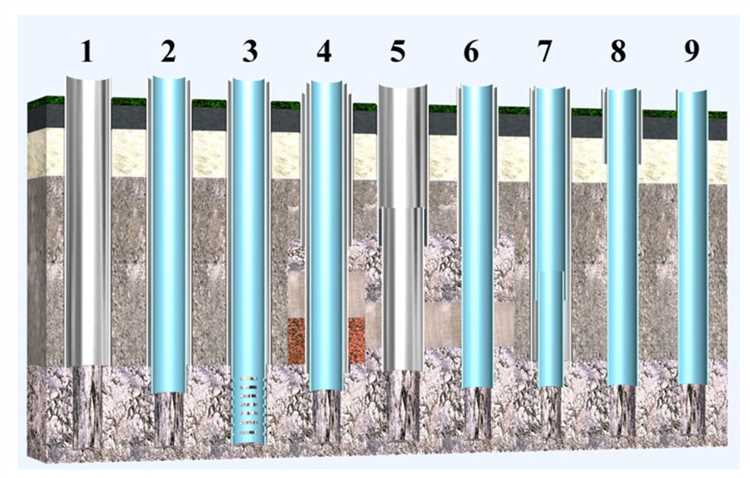

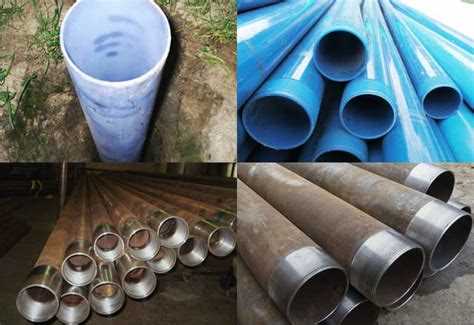

Какие материалы обсадных труб подходят для скважины
На практике применяются трубы из стали, поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД) и асбестоцемента. Каждый материал имеет специфические характеристики, влияющие на срок службы, устойчивость к коррозии и допустимую глубину установки.
Стальные трубы используются при бурении на глубину свыше 50 метров, в нестабильных грунтах и при необходимости монтажа насосов с высоким давлением. Они выдерживают значительные нагрузки, но подвержены коррозии, особенно при наличии в воде сероводорода и солей железа. Требуют антикоррозионной обработки или оцинковки. Толщина стенки – не менее 5 мм.
ПВХ-трубы подойдут для скважин глубиной до 60 метров при стабильном грунте. Материал устойчив к агрессивным компонентам воды, не подвержен коррозии, имеет малый вес, что упрощает монтаж. Однако он менее прочен на изгиб и сжатие, поэтому не рекомендуется для нестабильных пород. Разрешается использовать только трубы с маркировкой «для обсадки скважин», с толщиной стенки не менее 6 мм.
ПНД-трубы также подходят для неглубоких скважин. Их прочность выше, чем у ПВХ, а устойчивость к замерзанию выше за счёт эластичности. Но материал чувствителен к ультрафиолету и не применяется в зонах с высокой температурой воды. Толщина стенки должна соответствовать SDR 11 или ниже.
Асбестоцементные трубы использовались раньше, но сегодня практически не применяются из-за хрупкости, трудностей при монтаже и экологических ограничений. Их использование допустимо только в технических скважинах без контакта с питьевой водой.
Чем отличается стальная труба от пластиковой при бурении
Стальные обсадные трубы выдерживают высокое давление грунта и не деформируются при установке в нестабильных породах. Их применяют на глубинах свыше 50 метров и в зонах с высоким риском обрушения стенок скважины. Такие трубы пригодны для всех типов бурения, включая ударно-канатное и роторное.
Пластиковые обсадные трубы (ПНД, ПВХ) легче по весу и удобны при транспортировке. Они не подвержены коррозии и подходят для неглубоких скважин – до 30–40 метров в устойчивых грунтах. Использование пластика допустимо только при бурении маломощными установками с пониженной вибрацией, чтобы избежать повреждений стенок трубы.
Ключевое отличие – в устойчивости к механическим нагрузкам. Сталь обеспечивает жёсткость и надёжную защиту от смещения, но требует подъёмной техники при монтаже. Пластик дешевле, но менее прочен и чувствителен к температурным перепадам при замерзании воды в скважине.
При выборе материала необходимо учитывать не только глубину и тип грунта, но и способ бурения. При любом сомнении предпочтение следует отдавать стали – особенно если скважина проектируется на длительный срок эксплуатации.
Какой диаметр обсадной трубы выбрать под тип насоса
Диаметр обсадной трубы напрямую зависит от характеристик насоса, который планируется использовать в скважине. Основной параметр – наружный диаметр погружного насоса с учётом зазора для его беспрепятственного опускания и извлечения.
Для центробежных насосов с наружным диаметром 76–98 мм минимальный внутренний диаметр обсадной трубы должен составлять не менее 125 мм. Такой зазор обеспечивает не только свободное перемещение оборудования, но и допустимую циркуляцию воды при охлаждении электродвигателя.
Если используется насос диаметром 102–110 мм, диаметр обсадной трубы должен быть не менее 140–150 мм. При монтаже насосов диаметром свыше 120 мм внутренняя ширина обсадной трубы должна быть не менее 160 мм.
Рекомендуемый зазор между насосом и стенкой трубы – от 10 до 20 мм с каждой стороны. Этого достаточно, чтобы исключить заклинивание при погружении, а также обеспечить нормальный теплоотвод и отвод песка.
- Насос до 75 мм – труба 110–115 мм
- Глубина скважины. Чем глубже скважина, тем выше внешнее давление, особенно при наличии рыхлого или плывунного грунта.
- Тип грунта. В мягких и нестабильных грунтах (суглинках, песках) необходима усиленная труба, чтобы избежать сплющивания. В твёрдых породах допустима меньшая толщина стенки.
- Диаметр трубы. При увеличении диаметра возрастает риск деформации. Например, труба диаметром 133 мм требует большей толщины стенки, чем труба 89 мм, при одинаковых условиях бурения.
- Тип материала. Для стальных труб стандартом считается толщина от 5 мм. У пластиковых труб (ПНД, ПВХ) допускается толщина 6–12 мм, но с учётом кольцевой жёсткости (SN).
Как определить подходящую толщину стенки трубы
Толщина стенки обсадной трубы напрямую влияет на её прочность и срок службы. Для скважин глубиной до 30 метров обычно применяют трубы с толщиной стенки 5–6 мм. На больших глубинах, где давление грунта и вероятность деформации выше, выбирают трубы от 6 до 10 мм.
При выборе толщины стенки учитываются следующие параметры:
Для скважин на песок, где обсадная труба одновременно служит фильтром, важно учитывать не только прочность, но и возможность нарезки фильтрующих отверстий без потери жёсткости. В таких случаях рекомендуются стальные трубы с толщиной от 6 мм.
Перед выбором толщины желательно провести геологическое исследование участка. Это позволяет точно определить нагрузки на обсадную колонну и выбрать трубу с минимальным запасом прочности без перерасхода бюджета.
Когда нужна перфорированная обсадная труба
Перфорированная обсадная труба применяется в водозаборной части скважины, где необходимо обеспечить приток воды из водоносного горизонта. Обычно такие трубы устанавливаются в нижней части скважины, где отсутствует глинистая порода и имеются проницаемые песчаные или галечные слои.
Использование перфорированной трубы оправдано, если скважина бурится на песчаный водоносный горизонт, не требующий дополнительной фильтрации через гравийную обсыпку. Отверстия в трубе позволяют воде свободно поступать внутрь, при этом предотвращая попадание крупных фракций породы.
Оптимальный диаметр отверстий – от 1,5 до 3 мм, а расстояние между ними зависит от гранулометрического состава породы. Если пласт состоит из мелкого песка, отверстия делают меньше и размещают их реже. В слоях с крупнозернистым песком возможна более плотная перфорация. Также важно, чтобы общая площадь перфорации не превышала 1–2% поверхности трубы, чтобы не ослабить её конструктивную прочность.
Не стоит использовать перфорированные трубы на участках с нестабильными породами – в таких случаях возрастает риск заиливания и механического разрушения трубы. В рыхлых слоях предпочтительнее применять трубы с фильтрующими вставками или установить внешний гравийный фильтр.
Если уровень воды в скважине нестабилен или наблюдается сезонное снижение дебита, установка перфорированной секции позволяет увеличить площадь водозабора и стабилизировать приток. Также она необходима при обустройстве фильтровых скважин, предназначенных для работы без насосной камеры.
Что учитывать при выборе обсадной трубы для песчаных грунтов
Песчаные грунты требуют обсадных труб с достаточной прочностью, способных противостоять истиранию и подвижкам грунта. Рекомендуется использовать трубы из стали с толщиной стенки не менее 4 мм, чтобы предотвратить деформации и повреждения при эксплуатации.
Перфорированные трубы обеспечивают фильтрацию и предотвращают попадание песка в скважину. При этом диаметр отверстий не должен превышать размер зерен песка в конкретном слое – обычно 0,3–0,5 мм, чтобы сохранить проницаемость и исключить засорение.
Для защиты от коррозии и увеличения срока службы обсадных труб применяют антикоррозионные покрытия или трубы из нержавеющей стали. В районах с агрессивными химическими условиями лучше отдавать предпочтение именно таким вариантам.
При монтаже обсадных труб важно обеспечить надежное уплотнение стыков, чтобы избежать проникновения песка в пространство между трубой и стенками скважины. Для этого используются специальные уплотнители или сварные соединения.
Диаметр обсадной трубы подбирается с учетом типа и размеров насоса, а также технологических требований к дебиту скважины. Для песчаных грунтов стоит предусмотреть запас диаметра для установки фильтрующей колонны и удобного обслуживания.

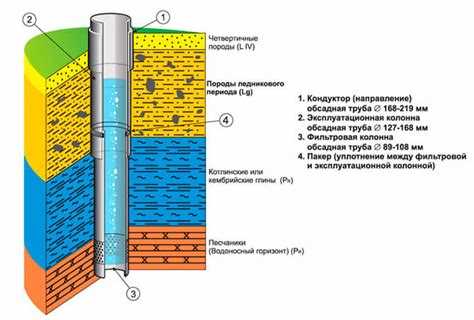

Как выбрать обсадную трубу для глубокой артезианской скважины
Для глубокой артезианской скважины выбор обсадной трубы определяется повышенными требованиями к прочности и коррозионной стойкости. Глубина таких скважин обычно превышает 100 метров, что увеличивает давление окружающих пород и гидростатическое давление воды.
Основной материал – сталь с антикоррозионным покрытием или нержавеющая сталь. Для скважин глубиной от 100 до 300 метров применяют обсадные трубы толщиной стенки не менее 6 мм. Для глубин свыше 300 метров рекомендуется толщина от 8 мм, что обеспечивает устойчивость к внешним нагрузкам и предотвращает деформации.
Диаметр трубы выбирается с учетом диаметра бурового инструмента и рабочего насоса, минимально допустимый внутренний диаметр – от 114 мм (4 дюйма). При выборе следует учесть необходимость установки фильтра и пространства для свободного прохождения воды и песка.
Важным фактором является тип соединения. Для глубоких артезианских скважин чаще всего используются резьбовые соединения типа НР (наружная резьба), обеспечивающие герметичность и надежность конструкции.
Для повышения долговечности трубы рекомендуется применять наружное покрытие из эпоксидной краски или полимерных составов, устойчивых к агрессивной среде и механическим повреждениям при монтаже и эксплуатации.
Следует учитывать геологические условия: в агрессивных грунтах или с повышенным содержанием солей лучше выбирать трубы из нержавейки или с внутренним антикоррозионным покрытием. Важно заранее определить уровень залегания водоносного горизонта и давление, чтобы правильно рассчитать характеристики обсадной колонны.
Выбор обсадной трубы для артезианской скважины зависит от глубины, диаметра, условий эксплуатации и состава грунтов, что напрямую влияет на долговечность и стабильность водозабора.
Вопрос-ответ:
Какие типы материалов обсадных труб чаще всего применяются для разных типов скважин?
Чаще всего используют стальные и пластиковые трубы. Стальные выдерживают высокое давление и агрессивные среды, подходят для глубоких скважин и сложных грунтов. Пластиковые легче, устойчивы к коррозии, подходят для неглубоких скважин в менее агрессивных условиях. Выбор зависит от глубины, состава воды и характеристик почвы.
Как определить нужный диаметр обсадной трубы для конкретного насоса?
Диаметр трубы выбирается исходя из размеров насоса и требуемого расхода воды. Труба должна быть шире или не меньше диаметра насосной части, чтобы не ограничивать поток. Если диаметр слишком мал, падает производительность, а если слишком велик — увеличиваются расходы на материал и монтаж. Обычно к диаметру насоса добавляют запас примерно 10–20 мм для комфортного прохождения воды.
Почему толщина стенки обсадной трубы влияет на её долговечность и устойчивость?
Толщина стенки определяет прочность трубы, способность выдерживать давление и механические нагрузки при бурении и эксплуатации. Тонкие стенки быстрее деформируются и могут проржаветь или сломаться. При выборе толщины учитывают глубину скважины, тип грунта и предполагаемые нагрузки. Для глубоких скважин и сложных грунтов рекомендуют трубы с большей толщиной стенки.
Когда стоит использовать перфорированную обсадную трубу, а когда — цельную?
Перфорированные трубы применяют для фильтрации воды из песчаных и слабосцементированных слоев — отверстия позволяют воде свободно попадать в скважину, задерживая крупные частицы. Цельные трубы используют для защиты скважины от обрушений и при проходе через нестабильные слои грунта. Часто применяют комбинацию: цельные на верхних участках и перфорированные ниже, где начинается водоносный слой.
Как выбрать обсадную трубу для глубокой артезианской скважины с высоким давлением?
Для таких условий предпочтительны стальные трубы с толщиной стенки, рассчитанной на давление выше ожидаемого в скважине. Материал должен быть устойчив к коррозии — часто используют трубы с защитным покрытием или нержавеющие варианты. Важно учитывать качество сварных швов и тип резьбы для надежного соединения. Также стоит проверить соответствие трубы стандартам, гарантирующим прочность и герметичность при больших глубинах.
