Пв 3 и пугв в чем разница

Провода ПВ-3 и ПУГВ относятся к категории гибких одножильных кабельных изделий, используемых преимущественно в распределительных щитах, электротехнических шкафах и силовых цепях. Несмотря на схожую область применения, между ними существуют конструктивные и эксплуатационные различия, которые принципиальны при проектировании и монтаже электропроводки.

ПВ-3 – это провод с медной многопроволочной жилой, изоляция выполнена из поливинилхлоридного пластиката. Он предназначен для стационарной прокладки в электрических установках с напряжением до 450/750 В. Диапазон сечений – от 0,5 до 240 мм². ПВ-3 обладает высокой стойкостью к изгибам, но не рассчитан на постоянное перемещение или вибрационные нагрузки.

ПУГВ также имеет медную многопроволочную жилу, но ключевое отличие – в конструкции изоляции. Изоляционный слой изготавливается из термопластичного ПВХ с улучшенными показателями гибкости и термостойкости. Провод предназначен для подключения подвижных элементов оборудования и допускает кратковременное перемещение без повреждения оболочки. Он выпускается сечением от 0,5 до 120 мм² и рассчитан на напряжение до 450/750 В.

Выбор между ПВ-3 и ПУГВ зависит от условий эксплуатации: для стационарных внутренних соединений, где провод не будет подвергаться движению, предпочтительнее использовать ПВ-3. В условиях повышенной вибрации или подвижного соединения (например, внутри шкафов автоматики) более оправдано применение ПУГВ.

Игнорирование различий между этими марками может привести к снижению срока службы проводки и выходу оборудования из строя. Поэтому при проектировании следует учитывать как технические параметры, так и специфику изоляционных материалов.

Как устроен ПВ-3: материалы, диаметр жил и изоляция

Провод ПВ-3 состоит из многопроволочной медной жилы и поливинилхлоридной (ПВХ) изоляции. Основа конструкции – гибкая токопроводящая жила, выполненная из отожжённой меди, класс 5 по ГОСТ 22483. Такая структура обеспечивает высокую гибкость провода и допускает его использование в условиях, требующих многократного изгиба без риска повреждения проводника.

Диаметр отдельных проволок внутри жилы зависит от номинального сечения. Например, при сечении 1,5 мм² жила состоит из 24–32 тонких проволок диаметром около 0,21–0,26 мм. Это обеспечивает плотную укладку и равномерное распределение тока при сохранении достаточной гибкости. Общее сечение жил варьируется от 0,5 до 240 мм², что позволяет использовать ПВ-3 как в слаботочных цепях, так и в мощных электросетях.

Изоляция изготовлена из поливинилхлорида с добавками, повышающими термостойкость и устойчивость к механическим воздействиям. Рабочее напряжение – до 450/750 В, температурный диапазон эксплуатации – от −50 °C до +70 °C. Изоляция надёжно защищает жилу от коротких замыканий и агрессивной внешней среды, в том числе от масла, влаги и некоторых химикатов.

Рекомендуется использовать ПВ-3 в распределительных щитах, шкафах автоматики, электропроводке зданий, где требуется частая прокладка в стеснённых условиях. Благодаря высокой гибкости и устойчивости к перегибам провод легко укладывается в лотки, трубы и гофру без повреждения изоляционного слоя.

Конструктивные особенности ПУГВ: из чего состоит и как выполнен

Провод ПУГВ представляет собой одножильный медный кабель с изоляцией из поливинилхлорида, предназначенный для монтажа в распределительных шкафах и внутри электроустановок. Его конструкция адаптирована к условиям повышенной гибкости и частых изгибов, что отличает его от стандартных аналогов.

Жила провода выполнена из медных проволок класса 5 по ГОСТ 22483, что обеспечивает оптимальное сочетание гибкости и достаточной проводимости. Количество проволок в жиле зависит от сечения: например, при сечении 1,5 мм² используется около 30 медных нитей диаметром 0,26 мм. Это улучшает способность выдерживать многократные изгибы без риска повреждения внутренней структуры.

Изоляция изготовлена из термопластичного ПВХ-пластиката, не поддерживающего горение, с диапазоном рабочей температуры от –40 до +70 °C. Толщина изоляционного слоя зависит от номинального сечения жилы: например, при сечении 2,5 мм² толщина изоляции составляет порядка 0,8 мм. Изоляция устойчива к воздействию масел, влаги и большинства бытовых химикатов, что важно при установке в распределительных коробках и щитах.

Особенностью ПУГВ является его круглая форма и гладкая поверхность изоляции, обеспечивающая легкую укладку в пучки и каналы. Также кабель допускается к использованию в условиях повышенной вибрации и плотной прокладки, включая кабеленесущие системы и жгутовые сборки.

Для идентификации жил используются стандартные цветовые обозначения, соответствующие ПУЭ, что упрощает разводку и исключает ошибки при подключении. При выборе ПУГВ рекомендуется учитывать совместимость с клеммными зажимами: многопроволочные жилы требуют предварительной опрессовки наконечников или использования специальных втулок.

Гибкость проводников: сравнение ПВ-3 и ПУГВ по классу жилы

Класс гибкости жил определяет способность проводника выдерживать изгибы без повреждения структуры. Провод ПВ-3 изготавливается по 5 классу гибкости, в то время как ПУГВ соответствует 6 классу, что указывает на более высокую эластичность последнего.

Основное отличие между этими проводами заключается в количестве и диаметре проволок в жиле. В ПВ-3 используются более толстые проволоки, обычно 0,21–0,31 мм, что обеспечивает прочность, но ограничивает гибкость. В ПУГВ применяются проволоки диаметром 0,12–0,18 мм, благодаря чему увеличивается их число в составе жилы, а сама жила становится мягче и легче изгибается.

В приложениях, где важна устойчивость к многократным деформациям и требуется укладка в ограниченных объёмах – например, внутри распределительных шкафов с высокой плотностью компонентов – предпочтение следует отдавать ПУГВ. При этом для монтажных работ с фиксированной прокладкой, где гибкость не критична, ПВ-3 обеспечивает достаточные характеристики при более простой структуре жилы.

Ниже представлено сравнение параметров гибкости по типовым сечениям:

Таким образом, при выборе провода для конкретной задачи важно учитывать не только номинальное сечение, но и класс гибкости. Для подвижных соединений и плотной компоновки ПУГВ обеспечивает лучшее поведение в эксплуатации. ПВ-3 остаётся оправданным выбором для стационарных участков с минимальными изгибами.

Различия в маркировке и цветовой гамме проводов ПВ-3 и ПУГВ

Маркировка провода ПВ-3 представляет собой стандартную комбинацию букв и цифр, где «ПВ» означает «провод с виниловой изоляцией», а цифра «3» указывает на класс гибкости по ГОСТ 22483 – многопроволочная жила. Обычно рядом указываются сечение жилы в мм² и номинальное напряжение. Например: ПВ-3 1.5 мм² 450/750 В.

ПУГВ маркируется иначе: аббревиатура расшифровывается как «Провод Установочный Гибкий в Виниловой изоляции». Также указывается сечение и напряжение. Например: ПУГВ 2.5 мм² 450/750 В. В маркировке ПУГВ нет указания на класс гибкости, но он всегда соответствует 5-му классу по ГОСТ, как и у ПВ-3. Однако производители могут добавлять дополнительные обозначения, такие как цвет или номер партии, чаще всего на катушках или бирках, а не на изоляции.

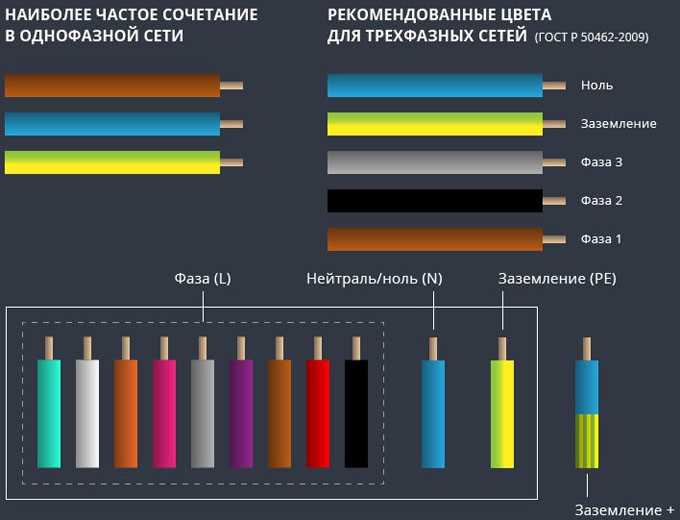

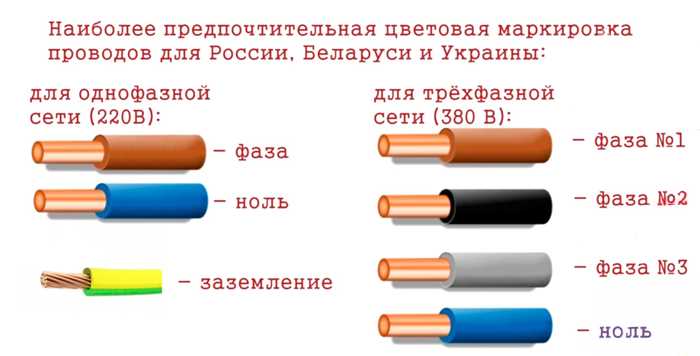

Цветовая гамма у проводов различается по составу и назначению. ПВ-3 чаще выпускается в базовых цветах: черный, красный, синий, зеленый, жёлтый, белый. Цветовая идентификация в ПВ-3 применяется в первую очередь для обозначения фазных, нейтральных и заземляющих проводников.

ПУГВ обладает более широкой цветовой линейкой, что делает его удобным для щитового монтажа и сложных разводок. В продаже доступны до 12 цветов: от коричневого и серого до розового и бирюзового. Это значительно упрощает визуальное разделение цепей, особенно в распределительных щитах и шкафах управления.

Визуально отличить ПВ-3 и ПУГВ по цвету или маркировке на самой изоляции бывает непросто, поскольку оба типа проводов могут иметь схожую надпись. Однако ПУГВ чаще имеет более мелкий шрифт маркировки и наносится методом термопечати, в то время как у ПВ-3 маркировка может быть крупнее и выполняться трафаретным способом.

При выборе важно учитывать не только технические параметры, но и удобство идентификации проводников на объекте. Для монтажа, требующего чёткой цветовой дифференциации, предпочтительнее использовать ПУГВ.

Где применяется ПВ-3: допустимые условия и ограничения

Провод ПВ-3 используется преимущественно в стационарных электрических установках с неизменным положением. Он рассчитан на работу при номинальном напряжении до 380 В переменного тока или до 500 В постоянного тока.

Основные области применения:

• Внутренние электрические сети жилых и промышленных зданий;
• Подключение осветительных приборов и бытовой техники с небольшими требованиями к гибкости;
• Монтаж в электрических шкафах и распределительных щитах;
• Соединение компонентов, где отсутствуют вибрационные или динамические нагрузки;
• Использование в условиях с температурой окружающей среды от -15°C до +40°C.

Ограничения и требования к эксплуатации:

1. Запрещено использовать ПВ-3 во внешних кабельных линиях, подверженных воздействию влаги и механических нагрузок.
2. Не предназначен для гибких соединений и подвижных частей оборудования из-за класса жилы 1 (монолитная жила), что снижает устойчивость к изгибам.
3. Максимальная температура эксплуатации изоляции – 70°C, при превышении происходит ускоренный износ и риск повреждения изоляционного слоя.
4. Не допускается прокладка в помещениях с высокой влажностью без дополнительной защиты.
5. ПВ-3 не подходит для использования в условиях, где возможны агрессивные химические воздействия.

Для обеспечения надежности эксплуатации необходимо соблюдать правила монтажа, избегать перегрузок по току и минимизировать механические воздействия на провод.

Сферы применения ПУГВ и его монтажные особенности

Провод ПУГВ (Провод управления гибкий в виниловой изоляции) востребован в электроустановках с необходимостью повышенной гибкости жил и устойчивости к многократным изгибам. Основные области применения ПУГВ включают:

• Подключение электродвигателей и генераторов с частой подвижностью и вибрацией;
• Электрические цепи управления и сигнализации в промышленном оборудовании;
• Монтаж внутри шкафов управления, распределительных щитов с частым демонтажом и перестановкой;
• Подключение переносных и подвижных механизмов, где требуется высокая гибкость проводника;
• Автоматика и системы безопасности с эксплуатацией в условиях вибрации и механических нагрузок.

Монтажные особенности ПУГВ связаны с его многопроволочной жилой, что требует учета следующих рекомендаций:

1. Для надежного контакта рекомендуется использование клемм, рассчитанных на гибкие жилы (гильзы, клеммы с пружинным зажимом);
2. Запрещено использовать ПУГВ для жесткого монтажа без дополнительной фиксации, чтобы избежать повреждения жил при вибрациях;
3. Провод необходимо прокладывать с учетом минимального радиуса изгиба, указанного в технической документации (обычно не менее 6-8 диаметров жилы);
4. При соединении многожильных концов рекомендовано использовать лужение или опрессовку гильз для предотвращения расплетения;
5. Для защиты изоляции от механических повреждений и воздействия окружающей среды может применяться дополнительная гофрированная труба или кабель-канал;
6. При эксплуатации на открытом воздухе или во влажных помещениях следует применять провод с соответствующей маркировкой по ГОСТ, обеспечивающей устойчивость изоляции.

Учитывая указанные особенности, ПУГВ обеспечивает длительный срок службы в динамичных условиях эксплуатации, где стандартные однопроволочные провода ПВ-3 не могут обеспечить требуемую надежность и безопасность соединений.

Как выбрать между ПВ-3 и ПУГВ для конкретной задачи

Если монтаж требует многократных изгибов, прокладки в труднодоступных местах или соединения с подвижными элементами, предпочтителен ПУГВ. Его многопроволочная жила обладает классом гибкости 4, что обеспечивает повышенную устойчивость к деформациям и вибрациям.

По температурным характеристикам оба провода выдерживают рабочие температуры до +70°C, однако ПУГВ допускает более длительные циклы изгиба без повреждений. Для скрытой проводки в помещениях с невысокой механической нагрузкой достаточно ПВ-3, но для подключения электродвигателей, приборов с вибрацией или подвижных частей оптимальнее использовать ПУГВ.

В условиях повышенной влажности или пыли рекомендуется дополнительно оценивать тип изоляции, так как оба провода имеют ПВХ оболочку с ограниченной влагостойкостью. Для наружных работ или контакта с химически активными средами оба типа не подходят без дополнительной защиты.

Если важна минимизация веса и стоимости при невысоких требованиях к гибкости, выбирают ПВ-3. Приоритетом же является долговечность при динамических нагрузках и высокая гибкость – выбор однозначно падает на ПУГВ.

Вопрос-ответ:

В чем конструктивное отличие проводов ПВ-3 и ПУГВ?

Провод ПВ-3 представляет собой однопроволочный медный провод с ПВХ-изоляцией, тогда как ПУГВ состоит из множества тонких медных жил, скрученных вместе и также покрытых ПВХ-изоляцией. Это обеспечивает ПУГВ большую гибкость и устойчивость к многократным изгибам по сравнению с более жестким ПВ-3.

Для каких условий эксплуатации лучше подходит провод ПВ-3?

ПВ-3 используется преимущественно в стационарных электрических соединениях, где нет необходимости часто изменять конфигурацию проводки или изгибать провод. Он хорошо подходит для внутренней прокладки в электроустановках с невысокими требованиями к гибкости, например, в распределительных щитах или стационарных приборах.

Почему ПУГВ предпочитают применять в электрооборудовании с подвижными элементами?

ПУГВ благодаря скрученным тонким жилам обладает высокой гибкостью, что позволяет использовать его в местах, где провод подвергается регулярным изгибам и вибрациям. Это делает ПУГВ оптимальным выбором для подключения подвижных частей оборудования, электроинструмента и приборов с подвижной проводкой.

Как правильно выбрать между ПВ-3 и ПУГВ для конкретного проекта?

Выбор зависит от условий эксплуатации и требований к механическим свойствам провода. Если проводка предполагается стационарной с минимальной подвижностью, рационально использовать ПВ-3 из-за его более простой конструкции и экономичности. При необходимости частого изгиба, вибраций или подключения подвижных узлов лучше выбрать ПУГВ, который обеспечивает долговечность и надежность в таких условиях.
