Точный расчет объема бетона для железобетонного кольца позволяет оптимизировать расход материалов и снизить себестоимость строительства. В типовом кольце наружный диаметр варьируется от 800 до 1500 мм, толщина стенки обычно составляет 100–150 мм, а высота – 900–1200 мм. Эти параметры напрямую влияют на количество необходимого бетона.
Расчет объема базируется на разнице объемов внешнего и внутреннего цилиндров, что учитывает полость внутри кольца. Формула включает площадь поперечного сечения кольца и его высоту. Для практических задач важно учитывать точные геометрические размеры и толщину арматурного каркаса, так как они уменьшают полезный объем бетона.
Использование правильного коэффициента плотности и контроль плотности бетона обеспечивают соответствие расчетных данных фактическому весу и объему. Рекомендуется производить замеры размеров кольца на объекте перед расчетом для исключения ошибок, связанных с производственным допуском и монтажными особенностями.
Методы определения геометрических размеров бетонного кольца
Для точного расчета объема бетона в железобетонном кольце необходимо определить внутренний и внешний диаметры, а также высоту изделия. Чаще всего применяются три основных метода измерения.
Первый метод – использование измерительной ленты или рулетки. Для определения внутреннего диаметра рулетку натягивают по внутреннему краю кольца, фиксируя максимальное расстояние между противоположными точками. Внешний диаметр измеряется аналогично, но по наружной поверхности. Высота кольца замеряется вертикальной рулеткой от основания до верхнего края.
Второй метод – применение лазерного дальномера. Лазерный прибор устанавливают внутри кольца и направляют на противоположную сторону, фиксируя расстояние с высокой точностью. Аналогично измеряется внешний диаметр снаружи. Высоту определяют, направляя лазер вертикально от основания до верхней точки кольца.
Третий метод – использование штангенциркуля или специализированных строительных измерителей при наличии малого размера или необходимости высокой точности. Этот способ эффективен для замеров толщины стенки кольца, что важно при расчете объема бетона с учетом внутреннего пространства.
Рекомендуется проводить не менее трех измерений по разным секторам кольца и усреднять полученные значения для исключения погрешностей, связанных с деформацией или неровностями поверхности.
Формулы расчета внутреннего и внешнего объема кольца
Объем железобетонного кольца определяется разницей между объемом внешнего цилиндра и внутреннего пустотелого пространства.
Внешний объем кольца рассчитывается по формуле объема цилиндра:
- Vвнешнее = π × R² × H,
где R – внешний радиус кольца (в метрах), H – высота кольца (в метрах), π ≈ 3.1416.
Внутренний объем пустоты внутри кольца вычисляется аналогично:
- Vвнутреннее = π × r² × H,
где r – внутренний радиус кольца.
Объем бетона в кольце равен разнице:
- Vбетона = Vвнешнее − Vвнутреннее = π × H × (R² − r²).
При использовании диаметров внешнего и внутреннего сечения формулы преобразуются:
- Внешний радиус: R = Dвнешний / 2
- Внутренний радиус: r = Dвнутренний / 2
Поэтому формула объема бетона может быть записана через диаметры:
- Vбетона = π × H × ((Dвнешний/2)² − (Dвнутренний/2)²) = (π × H / 4) × (Dвнешний² − Dвнутренний²).
Для точности расчетов важно измерять высоту и диаметры с учетом толщины защитного слоя бетона и неровностей поверхности.
Рекомендуется использовать значения в метрах, тогда объем будет в кубических метрах, что удобно для оценки расхода материалов.
Влияние толщины стенки на общий объем бетона
Объем бетона в железобетонном кольце напрямую зависит от толщины его стенки. Увеличение толщины на 1 см при прочих равных параметрах приводит к значительному росту расхода материала. Формула объема кольца учитывает разницу между объемами внешнего и внутреннего цилиндров: V = πh(R² — r²), где R – внешний радиус, r – внутренний радиус, h – высота кольца.
Если толщина стенки обозначить как t = R — r, то объем можно представить через t: V = πh[(r + t)² — r²] = πh(2rt + t²). Это показывает, что при увеличении толщины растет объем не только пропорционально t, но и квадратично из-за слагаемого t².
Например, при внутреннем радиусе 0,5 м и высоте 0,9 м увеличение толщины стенки с 0,1 м до 0,12 м увеличит объем бетона с примерно 0,28 м³ до 0,32 м³, что составляет около 14% роста расхода материала. Такие изменения влияют на себестоимость и массу конструкции.
Оптимизация толщины стенки должна учитывать прочностные требования и экономическую целесообразность. Слишком тонкая стенка может привести к снижению долговечности, а избыточная – к перерасходу бетона и усложнению монтажа.
Рекомендуется проводить расчет с точностью до миллиметров и учитывать допуски на изготовление, чтобы избежать излишков материала при массовом производстве колец.
Учёт пустот и технологических отверстий при расчёте объёма
При расчёте объёма бетона в железобетонном кольце необходимо исключать объём пустот и технологических отверстий. Эти элементы уменьшают реальный объём материала, что напрямую влияет на точность расхода бетона и себестоимость конструкции.
Пустоты обычно представляют собой полости внутри кольца, образованные конструктивными особенностями, например, внутренним каналом или нишами. Для их учёта вычисляется объём по формуле объёма соответствующей геометрической фигуры (цилиндр, призма и т.п.), который затем вычитается из общего объёма кольца.
Технологические отверстия – это специальные проёмы для коммуникаций, креплений или монтажа. Их размеры берутся по проектной документации. Важно использовать точные размеры: диаметр, глубина и форма отверстия, чтобы избежать переоценки или недооценки объёма.
При расчёте объёма отверстий с круглым сечением применяют формулу объёма цилиндра: V = π × r² × h, где r – радиус отверстия, h – глубина. Для сложных форм целесообразно разбивать отверстие на простые геометрические тела и суммировать их объёмы.
Все вычисленные объёмы пустот и отверстий вычитаются из объёма внешнего кольца с учётом толщины стенки, что позволяет получить точный объём бетона, необходимого для изготовления изделия.
Для повышения точности рекомендуется использовать программное моделирование, позволяющее визуализировать и автоматически вычислять объёмы пустот. В ручных расчётах важно сверять результаты с техническими чертежами и учитывать допуски производства.

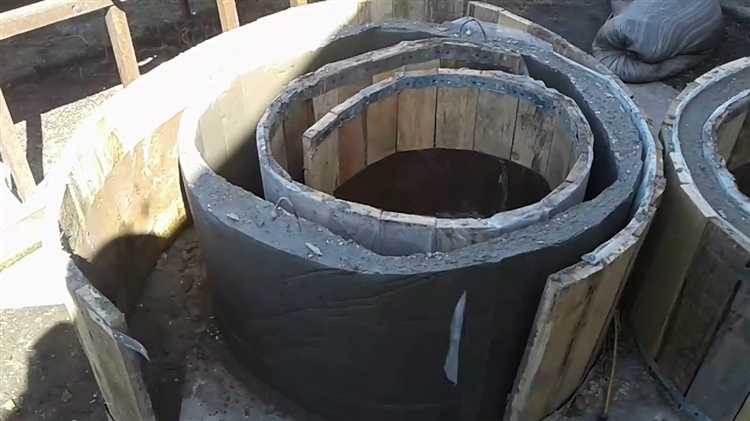

Расчёт объема бетона для стандартных типоразмеров колец
Для стандартных железобетонных колец с внутренним диаметром от 700 до 1500 мм и высотой от 300 до 500 мм расчёт объема бетона основан на формуле объема цилиндра с вычетом внутреннего отверстия.
Объём бетона вычисляется как разница между внешним и внутренним объёмом кольца:
- Внешний объём: Vвнеш = π × (Rвнеш)² × h
- Внутренний объём: Vвнутр = π × (Rвнутр)² × h
- Объём бетона: V = Vвнеш — Vвнутр = π × h × (Rвнеш² — Rвнутр²)
Где:
- Rвнеш – внешний радиус кольца (половина внешнего диаметра),
- Rвнутр – внутренний радиус кольца (половина внутреннего диаметра),
- h – высота кольца.

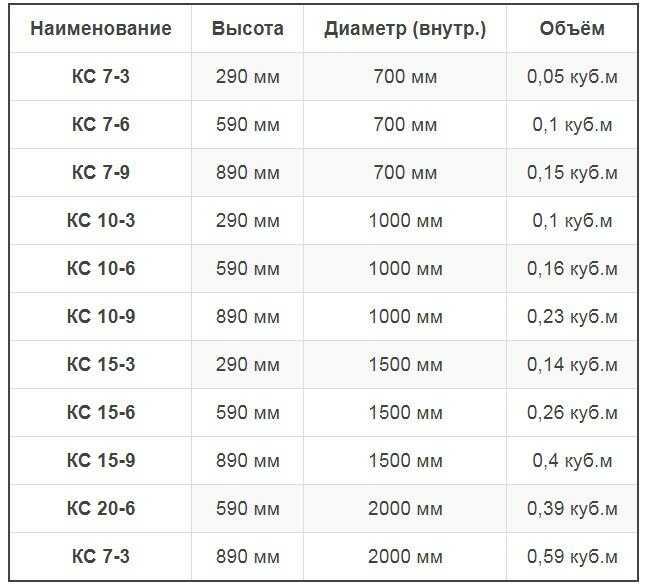

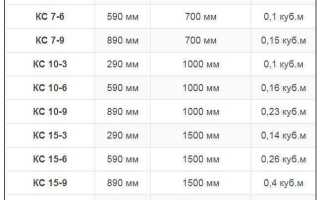

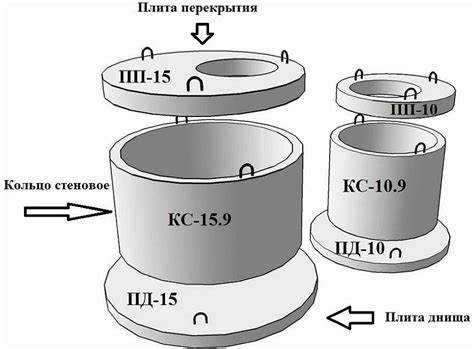

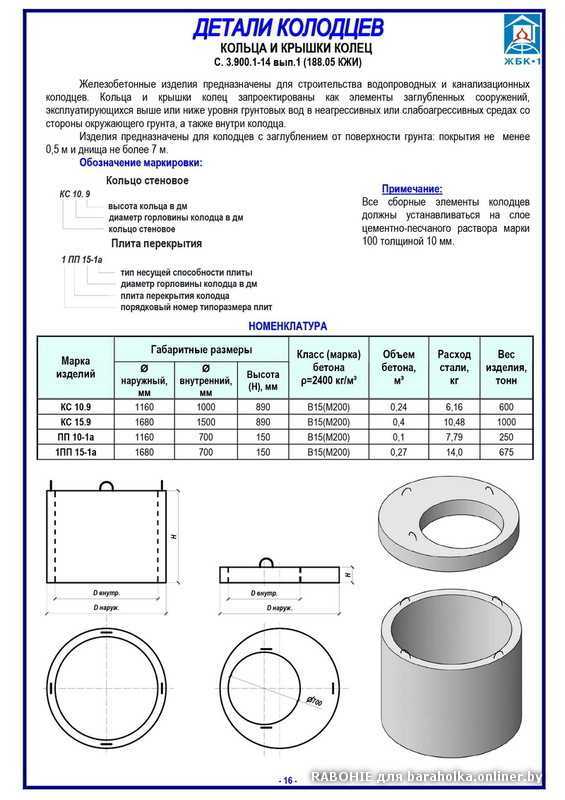

Типичные размеры для колец:
-
Проверка результатов расчёта на практике с помощью измерений
Для подтверждения правильности теоретического расчёта объёма бетона железобетонного кольца необходимо провести замеры ключевых геометрических параметров: внутреннего и внешнего диаметров, а также высоты кольца. Измерения осуществляются с помощью рулетки или лазерного дальномера с точностью не менее ±2 мм.
Замер внутреннего диаметра производится по внутреннему ободу кольца в нескольких точках с учётом возможной деформации. Аналогично фиксируется внешний диаметр. Высота кольца измеряется вертикально от основания до верхнего края. Для повышения достоверности вычисляют средние значения из нескольких замеров.
После получения фактических размеров объём рассчитывается по формуле объёма цилиндра с вычетом внутреннего пустотного пространства:
Параметр Обозначение Единица измерения Внешний диаметр Dвн м Внутренний диаметр Dвт м Высота кольца H м Объём бетона вычисляется по формуле:
V = π × H × ( (Dвн/2)2 — (Dвт/2)2 )
Если полученный объём существенно отличается от расчётного, рекомендуется проверить правильность замеров и учитывать наличие технологических пустот или дефектов в изделии. При необходимости следует повторить измерения или применить дополнительное оборудование для повышения точности.
Практическая проверка позволяет выявить отклонения, связанные с производственными допусками и вариациями материала, что важно для корректного планирования закупок и строительных работ.
Вопрос-ответ:
Как правильно определить внешний и внутренний диаметры железобетонного кольца для расчёта объёма бетона?
Внешний диаметр измеряют по наружной поверхности кольца, а внутренний — по внутреннему отверстию. Для точности лучше использовать рулетку или лазерный дальномер, измеряя несколько точек по окружности и усредняя результаты, чтобы учесть возможные деформации.
Какая формула используется для расчёта объёма бетона в одном железобетонном кольце?
Объём бетона вычисляется как разница между объёмом внешнего цилиндра и внутреннего цилиндра. Формула: V = π × h × (R² — r²), где h — высота кольца, R — внешний радиус, r — внутренний радиус. Радиусы берутся как половина соответствующих диаметров.
Как учитывать толщину стенок и технологические отверстия при расчёте объёма бетона?
Толщину стенок определяют по разнице между внешним и внутренним радиусами. Для точного объёма вычитают объём всех технологических отверстий, таких как каналы или пустоты, из общего объёма бетона. Это позволяет избежать переоценки расхода материала.
Почему реальные измерения объёма бетона могут отличаться от теоретических расчетов?
Причины отклонений включают допуски производства, неровности поверхности, усадку бетона и ошибки замеров. Также технологические отверстия и повреждения могут влиять на фактический объём, поэтому рекомендуется проверять расчёты на практике.
Как можно проверить точность расчёта объёма бетона на строительной площадке?
Измеряют геометрические параметры кольца непосредственно перед заливкой или после изготовления, затем сравнивают с расчетными значениями. Дополнительно можно использовать метод контроля массы бетонной смеси и плотности для косвенного подтверждения объёма.
