Сколько вольт между фазой и землей

Напряжение между фазой и землей – один из ключевых параметров в электроустановках с заземленной нейтралью. В бытовых и промышленных сетях с напряжением 220 В переменного тока этот показатель обычно равен номинальному фазному напряжению. Контроль такого напряжения необходим для выявления сбоев изоляции и предотвращения поражения электрическим током.

Типичные значения напряжения зависят от схемы подключения и состояния заземления. В трехфазных системах с нейтралью, заземленной через низкое сопротивление, напряжение между любой фазой и землей должно находиться в пределах 220–230 В. Отклонения свыше 10% требуют проверки оборудования и проводки.

Рекомендуется регулярно измерять фазное напряжение относительно земли с помощью тестеров или мультиметров с высокой точностью. Это позволяет своевременно обнаружить неисправности, такие как утечки тока или нарушение контакта заземления, и снизить риск аварийных ситуаций.

Что такое напряжение между фазой и землей и как оно измеряется

Измерение выполняется с помощью цифрового или аналогового мультиметра с функцией измерения переменного напряжения. Важно использовать прибор с классом точности не ниже 1.0, чтобы получить достоверные данные. При подключении щупов мультиметра один контакт ставится на фазный провод, второй – на защитный заземляющий провод или заземляющий электрод.

Перед измерением следует убедиться в исправности измерительного прибора и отсутствии повреждений изоляции. Нельзя касаться металлических частей щупов во время измерения. Для проверки заземления рекомендуется использовать специализированные тестеры, определяющие сопротивление контура заземления, так как неправильное заземление искажает результаты.

Для точного контроля параметров электросети допускается применение осциллографов или приборов с функцией записи графика напряжения во времени. Это помогает выявить возможные колебания и помехи, которые не видны при статическом измерении мультиметром.

Нельзя измерять напряжение между фазой и землей при отсутствии надёжного заземления, так как это приведёт к неправильным показаниям и может быть опасно для оператора. Для промышленного оборудования существуют нормы по минимальному сопротивлению заземляющего контура – не более 4 Ом, что обеспечивает корректность измерений и безопасность.

Стандартные значения напряжения между фазой и землей в бытовых сетях

В жилых электросетях напряжение между фазой и землей обычно соответствует половине фазного напряжения в трехфазной системе или полному напряжению однофазной сети. В странах с напряжением сети 220–240 В (например, Украина, Россия, страны Европы) стандартное напряжение между фазой и землей составляет около 220 В ±10%. Это значение обусловлено нормами электроснабжения и проектными характеристиками сети.

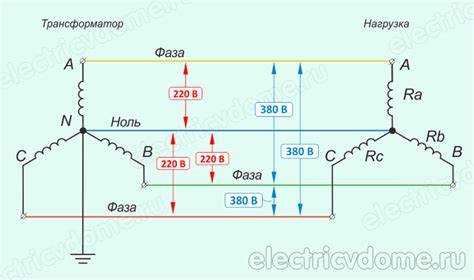

В однофазных системах напряжение между фазой и землей равно фазному напряжению и обычно находится в пределах 210–250 В. В трехфазных системах с напряжением 380 В между фазами, напряжение между каждой фазой и землей составляет около 220 В, что обусловлено векторной разницей фазных потенциалов.

Рекомендуется проверять напряжение с помощью точных измерительных приборов, так как фактические значения могут отклоняться из-за сопротивления проводников, условий подключения и нагрузок в сети. Для бытового оборудования важно, чтобы напряжение не выходило за пределы +10% или -10% от номинала, иначе возможны сбои в работе и повреждения техники.

Для сетей с напряжением 127 В (распространенных в некоторых странах Америки и Азии) стандартное напряжение между фазой и землей соответствует номинальному значению 127 В, с допуском ±5%. Важно учитывать эти стандарты при проектировании и эксплуатации бытовых электросетей для обеспечения безопасности и надежности.

Причины возможных отклонений напряжения между фазой и землей

Отклонения напряжения между фазой и землей возникают по ряду технических факторов, влияющих на работу электрической сети и качество подключения.

Колебания напряжения в распределительной сети. Причиной могут служить резкие изменения нагрузки, например, включение мощного оборудования или аварии на линиях. В таких случаях напряжение может изменяться на 5-15% от номинала.
Потери напряжения из-за сопротивления проводников. Чем больше длина линии и ниже сечение проводов, тем сильнее снижается напряжение из-за падения напряжения на сопротивлении проводов.
Нарушения в системе заземления. Плохой контакт или высокое сопротивление заземляющего контура вызывают смещение потенциала земли, что отражается на величине напряжения между фазой и землей.
Неправильное подключение или дефекты в распределительных щитах. Ошибки в подключении нейтрали или земли приводят к появлению паразитных напряжений и отклонений.
Ассиметрия фаз в трехфазных сетях. Неравномерное распределение нагрузки между фазами вызывает разницу потенциалов и нестабильность напряжения относительно земли.
Индуктивные и емкостные влияния в линиях. Длинные кабели и электропроводка создают реактивные сопротивления, что изменяет реальное напряжение на выходе.

Для уменьшения отклонений рекомендуется использовать качественные материалы с достаточным сечением, регулярно проверять состояние заземления, соблюдать нормы подключения, а также применять стабилизаторы напряжения при нестабильных условиях сети.

Безопасность при работе с напряжением между фазой и землей

Напряжение между фазой и землей в бытовых сетях обычно составляет около 220 В, что представляет прямую угрозу для жизни при контакте. Даже кратковременное прикосновение может вызвать сильный удар током или остановку сердца.

Для обеспечения безопасности необходимо строго соблюдать следующие рекомендации:

Перед началом работы обязательно обесточить участок сети, отключив автоматические выключатели или вынув пробки.
Проверить отсутствие напряжения на рабочем месте с помощью исправного и калиброванного тестера напряжения.
Использовать диэлектрические перчатки и резиновые коврики, предназначенные для работы с электричеством.
Запрещается работать влажными руками или на влажном полу, поскольку вода значительно снижает сопротивление кожи.
Не использовать поврежденные инструменты с оголенными проводами или трещинами в изоляции.
При работе на высоте или в ограниченном пространстве применять защитные средства, исключающие случайное касание фазных частей.
Соблюдать дистанцию от открытых токоведущих элементов и не допускать, чтобы тело или инструменты образовывали токопроводящий путь к земле.
При подозрении на неисправность заземления проводить измерения сопротивления заземляющего контура не реже одного раза в год.

В случае возникновения аварийной ситуации или поражения током немедленно отключить питание и вызвать специалистов скорой помощи. Знание и точное выполнение этих правил снижает риск травм и аварий в электрических сетях.

Влияние заземления на уровень напряжения в сети

Правильное заземление стабилизирует напряжение между фазой и землей, снижая вероятность скачков и помех. В сетях с надёжным заземлением напряжение относительно земли обычно близко к номинальному фазному напряжению, например, для однофазной сети 230 В – около 230 В.

Если заземление отсутствует или выполнено с нарушениями, потенциал земли может колебаться, что приводит к нестабильности напряжения и увеличению риска поражения электрическим током. В некоторых случаях напряжение между фазой и землей может превышать допустимые значения, особенно при наличии неисправностей или замыканий.

Рекомендуется использовать системы TN-S или TN-C-S, где заземление выполнено отдельным проводником с низким сопротивлением, что обеспечивает надёжное удержание потенциала земли близким к нулю. В системах с высоким сопротивлением заземления или отсутствием заземления возможны отклонения напряжения до 10-15% и более от номинала.

Для контроля состояния заземления применяют измерения сопротивления заземлителя, которое должно быть ниже 4 Ом для жилых зданий и ещё ниже для промышленных объектов. Нарушение этих параметров требует ремонта или усиления заземляющей системы.

Важный фактор – равномерное распределение потенциалов. Разрыв или неправильное подключение заземления может вызвать появление потенциала на корпусах оборудования, что опасно для пользователей и может привести к выходу техники из строя.

Таким образом, корректное заземление снижает амплитуду отклонений напряжения между фазой и землей и минимизирует опасность при эксплуатации электроустановок.

Типичные проблемы, связанные с неправильным напряжением между фазой и землей

Отклонения напряжения между фазой и землей вызывают нестабильную работу оборудования и повышенный износ электроустановок. Например, повышенное напряжение свыше 260 В в бытовой сети 220 В может привести к перегреву электроприборов и выходу из строя их компонентов.

Низкое напряжение (ниже 190 В) снижает эффективность работы моторов и компрессоров, что приводит к повышенному потреблению тока и перегрузке проводки. Это часто становится причиной срабатывания защитных устройств и увеличения тепловых потерь.

Причиной неправильного напряжения могут быть неполадки в заземляющем контуре, такие как разрыв или высокий контактный сопротивление заземляющего проводника. Это изменяет потенциал земли и вызывает сдвиг напряжения относительно фазы.

Ошибки в распределении нагрузки по фазам также провоцируют смещение напряжения, особенно в трехфазных сетях с неравномерным потреблением. В результате напряжение на некоторых фазах может значительно отличаться от номинального, что влияет на работу электрооборудования.

Рекомендуется регулярно проверять состояние заземления и равномерность распределения нагрузки, использовать стабилизаторы напряжения и контролировать параметры сети с помощью измерительных приборов. В случае обнаружения отклонений необходимо оперативно устранять неисправности для предотвращения повреждений.

Методы проверки и диагностики напряжения между фазой и землей

Для измерения напряжения между фазой и землей используют цифровые или аналоговые мультиметры с функцией измерения переменного напряжения (ACV). Важно применять прибор с классом точности не ниже 1,0, чтобы получить достоверные данные.

Перед замером необходимо отключить нагрузку и убедиться в исправности заземляющего проводника. Измерения проводят, подключая один щуп мультиметра к фазному проводнику, другой – к заземляющему контакту или шине заземления.

При диагностике нестабильного или отсутствующего напряжения проверяют целостность заземления с помощью тестера сопротивления (мегаомметра) или специализированного прибора для измерения сопротивления петли «фаза-ноль-заземление». Рекомендуемое сопротивление заземления не должно превышать 4 Ом для жилых объектов.

Для выявления утечек тока и возможных дефектов используют токовые клещи с функцией измерения токов утечки на корпус и землю. Это позволяет обнаружить скрытые повреждения изоляции или неправильное подключение.

В случае подозрения на наличие паразитного напряжения применяют осциллограф или пробник напряжения с фильтрацией частоты для анализа и определения характера помех и переходных процессов.

Регулярные проверки напряжения между фазой и землей рекомендуются проводить не реже одного раза в год, а также после внесения изменений в электросеть или при появлении признаков неисправности оборудования.
