Расширительный бак компенсирует тепловое расширение воды в системе с бойлером косвенного нагрева и предотвращает избыточное давление. Его установка снижает нагрузку на запорную арматуру, предохранительный клапан и другие элементы, продлевая срок службы оборудования.
На практике бойлеры объёмом от 100 до 200 литров требуют бака ёмкостью от 5 до 12 литров. При этом давление в баке должно быть согласовано с рабочим давлением в системе: как правило, оно составляет 1,5 бар для частного дома с напольным котлом. Перед установкой нужно обязательно проверить давление в баке и при необходимости подкорректировать его при помощи насоса или сброса воздуха.
Бак размещают на обратной линии между бойлером и котлом – до любого запорного крана и насоса. При этом рекомендуется использовать американку или штуцер с накидной гайкой для упрощения демонтажа. Не допускается установка на горячем контуре или после циркуляционного насоса, так как это нарушает компенсацию давления.
Для настенных бойлеров небольшого объёма иногда достаточно и 3–5-литрового расширительного бака. Однако в системах с рециркуляцией и большими пиковыми нагрузками лучше устанавливать бак с запасом объёма. Перед подключением важно слить воду из системы, а после установки – выполнить опрессовку и проверить герметичность соединений.
Зачем бойлеру косвенного нагрева нужен расширительный бак

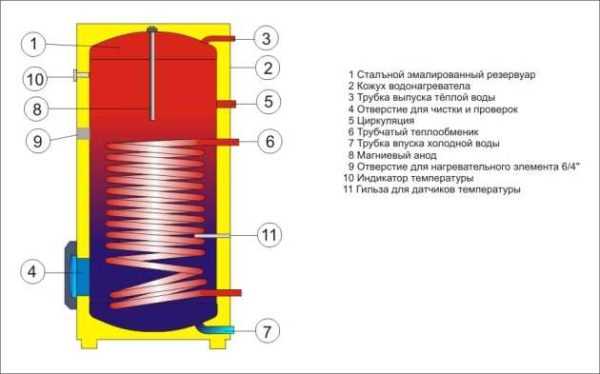

Бойлер косвенного нагрева подключается к системе отопления и нагревается от теплоносителя, подаваемого из котла. При нагревании воды внутри бойлера её объём увеличивается. Без расширительного бака это приводит к росту давления в замкнутом контуре, особенно если в системе нет обратного клапана или предохранительный клапан не справляется с нагрузкой.
Расширительный бак компенсирует увеличение объёма воды при её нагревании и предотвращает гидроудары, утечки через соединения и преждевременный износ оборудования. Он особенно важен при наличии обратного клапана на входе холодной воды в бойлер, так как препятствует обратному движению жидкости и тем самым полностью блокирует выход избыточного давления.
В установках без расширительного бака давление может подниматься выше 6 бар, что приводит к регулярному срабатыванию предохранительного клапана и утечкам воды через слив. Это не только снижает ресурс бойлера, но и увеличивает расход воды. Установка бака с объёмом 8–12 литров (в зависимости от объёма бойлера и давления в сети) позволяет стабилизировать систему и избежать этих проблем.
При выборе бака следует учитывать рабочее давление водопровода, объём бойлера и наличие запорной арматуры. Также важно правильно отрегулировать давление в воздушной камере расширительного бака, как правило, на 0,2–0,3 бар ниже давления в сети, чтобы обеспечить его корректную работу.
Как выбрать объём расширительного бака для конкретной системы
Объём расширительного бака рассчитывается с учётом нескольких параметров: общего объёма воды в системе, максимальной рабочей температуры, давления в системе и типа расширительного бака (мембранный или открытый). Для бойлеров косвенного нагрева чаще всего применяются мембранные баки.
Примерный объём воды в системе можно определить по ёмкости бойлера и длине трубопроводов. Если используется бойлер на 150 литров и подключены трубопроводы общей ёмкостью около 20 литров, суммарный объём системы составит 170 литров.
При нагреве до 70 °C вода увеличивается в объёме примерно на 4 %. Это значит, что при 170 литрах общий прирост объёма составит около 6,8 литра. Расширительный бак должен компенсировать этот прирост с запасом.
Стандартная рекомендация – выбирать бак с полезным объёмом в 1,5–2 раза больше расчётного расширения воды. В приведённом примере это 10–12 литров. Учитывая, что не весь объём бака является полезным (часть занята газовой подушкой), следует выбирать бак объёмом не менее 18 литров.
Дополнительно необходимо учитывать параметры давления. Давление предварительной закачки бака должно быть на 0,2–0,3 бар ниже давления в системе. Если система работает при 2 барах, бак должен быть закачан до 1,7–1,8 бар. Это обеспечит корректную работу мембраны и эффективное поглощение избыточного объёма воды.
Для точного подбора рекомендуется использовать следующую формулу:
| Vб = Vс × ΔV / [(Pmax / (Pmax − P0))] |
Где:
Vб – необходимый объём бака,
Vс – объём воды в системе,
ΔV – относительное тепловое расширение воды (например, 0,04 для нагрева от 10 °C до 70 °C),
Pmax – максимально допустимое давление в системе,
P0 – давление предварительной закачки бака.
Расчёт по формуле позволяет учитывать реальные параметры системы и избежать установки недостаточного по объёму бака, что может привести к аварийному сбросу воды через предохранительный клапан бойлера.
Куда устанавливать расширительный бак в системе с бойлером

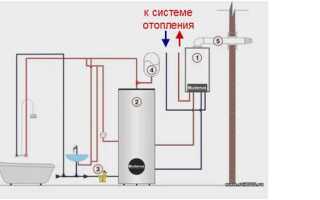

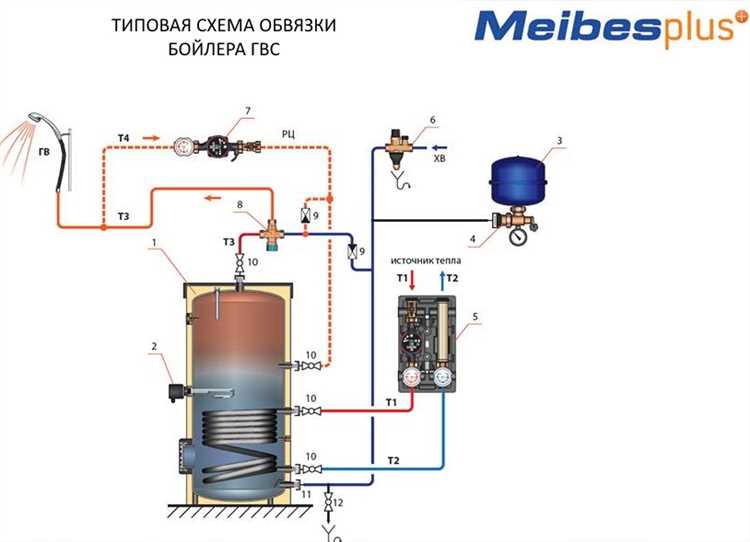

Расширительный бак в системе с бойлером косвенного нагрева устанавливают на подающей линии между теплообменником бойлера и обратным клапаном, если он предусмотрен. Это позволяет компенсировать тепловое расширение воды при нагреве и избежать избыточного давления в замкнутом контуре.
Оптимальное место – на трубе холодной воды, непосредственно перед входом в бойлер. Такое расположение гарантирует, что бак будет реагировать на увеличение объёма воды до попадания в резервуар, снижая нагрузку на корпус бойлера и фитинги.
Если в системе установлен обратный клапан на подаче холодной воды, расширительный бак обязательно должен быть размещён до него, чтобы парциальное давление не накапливалось в ограниченном участке. В противном случае возможны гидроудары, утечки и повреждение оборудования.

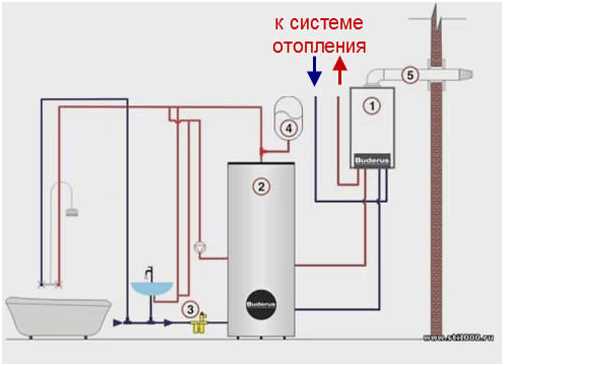

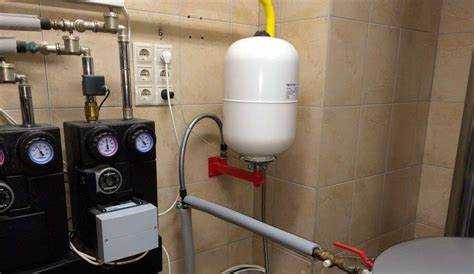

Бак монтируется в вертикальном положении, в доступном для осмотра и обслуживания месте. Подключение осуществляется через тройник с резьбовым соединением или гибкую подводку, допускается установка шарового крана с возможностью отключения бака для замены или проверки давления.
Для нормальной работы объём расширительного бака должен быть рассчитан с учётом объёма бойлера и температурного режима. Кроме того, перед вводом в эксплуатацию необходимо проверить давление воздуха в воздушной камере бака и при необходимости подкорректировать его в соответствии с давлением в системе водоснабжения.
На какой высоте монтировать расширительный бак
Высота установки расширительного бака в системе с бойлером косвенного нагрева зависит от типа системы и способа подключения. Основная задача – обеспечить стабильное давление и предотвратить попадание воздуха в теплообменник и насос.
- В закрытых системах отопления бак чаще всего размещают на одном уровне с трубопроводом подачи или чуть выше, но не ниже верхней точки бойлера. Это упрощает циркуляцию и предотвращает образование воздушных пробок.
- При использовании мембранного бака горизонтального типа его устанавливают на стене, ориентируясь на уровень патрубка соединения с системой. Высота обычно составляет от 1 до 1,5 метров от пола, если иное не продиктовано конструкцией помещения.
- Если бак подключается к обратке бойлера, его допустимо монтировать в нижней части установки. Однако важно обеспечить свободный доступ для технического обслуживания и контроля давления.
В системах с естественной циркуляцией бак монтируют в самой высокой точке, но такие схемы используются крайне редко при подключении бойлеров косвенного нагрева. Для принудительных систем главное – исключить риск засорения воздушных каналов и обеспечить стабильную компенсацию давления.
При установке необходимо учесть:
- максимально короткий участок трубы между бойлером и баком, чтобы уменьшить потери давления;
- наличие крана между баком и системой, только если он фиксируется в открытом положении во избежание отключения бака от контура;
- удобство проверки давления и замены бака в случае выхода из строя мембраны.
Неправильная высота установки может привести к частым срабатываниям предохранительного клапана, нестабильной работе насоса и преждевременному износу оборудования.
Как подключить расширительный бак к трубопроводу бойлера

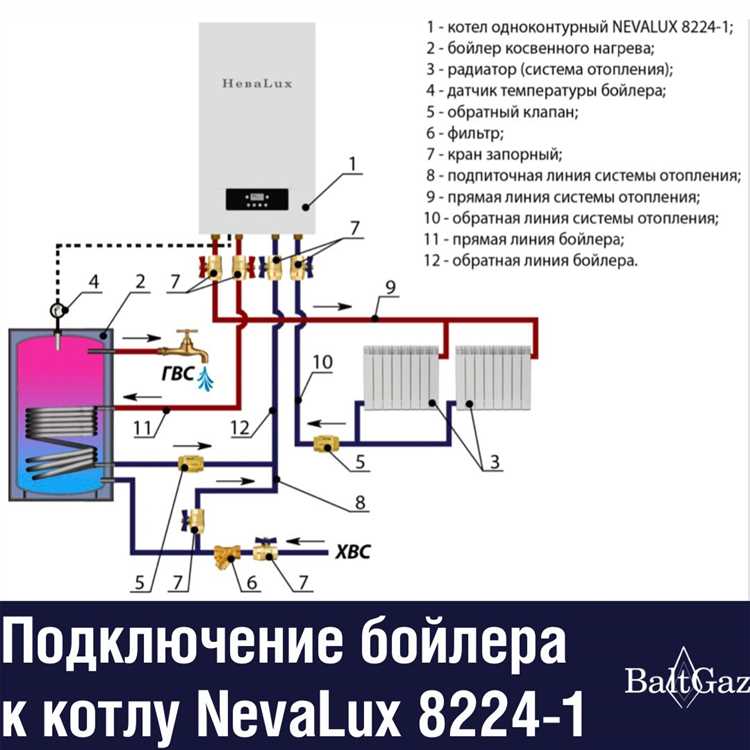

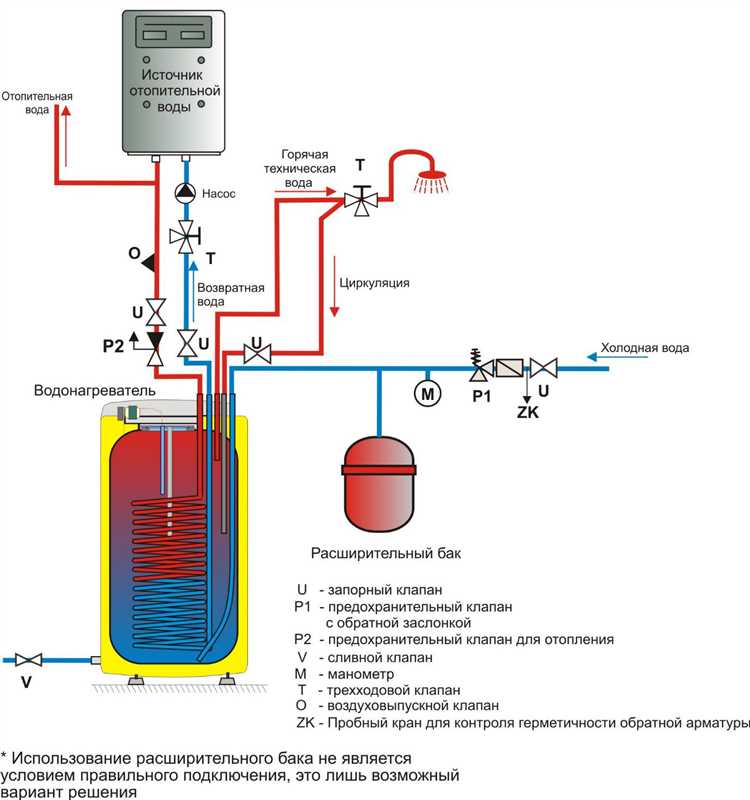

Подключение расширительного бака выполняется в контур подачи холодной воды перед входом в бойлер. Это позволяет компенсировать рост давления при нагреве воды, предотвращая срабатывание предохранительного клапана и утечку воды.
Порядок подключения:
- Определить точку врезки на подающем трубопроводе холодной воды до обратного клапана и до бойлера.
- Установить тройник соответствующего диаметра. Чаще всего используется резьбовое соединение ½» или ¾», в зависимости от диаметра трубы.
- Между тройником и баком обязательно монтировать отсечной кран для возможности обслуживания.
- Монтировать расширительный бак, ориентируя его мембраной вниз, если он вертикального типа. Горизонтальные баки крепятся на кронштейн, соблюдая указания производителя по расположению штуцера.
- Для соединения использовать металлические или армированные гибкие шланги, выдерживающие давление не менее 6 бар. Герметизация соединений выполняется с использованием сантехнической нити или ФУМ-ленты.
Допускается установка манометра между баком и краном для контроля давления в системе. Давление воздуха в баке должно соответствовать статическому давлению воды в месте подключения (обычно 1,5–2 бар). Перед установкой проверяется и при необходимости корректируется с помощью автомобильного насоса с манометром.
Категорически не рекомендуется подключать бак после обратного клапана или в верхней части бойлера – это приведёт к неправильной работе системы и сбоям в компенсации давления.
Что учитывать при установке бака в закрытую и открытую систему
Для закрытой системы расширительный бак должен иметь мембрану, разделяющую воду и воздух. Мембранный бак устанавливается на стороне обратной линии, чтобы сглаживать давление при нагреве воды. Объем бака рассчитывают исходя из общего объема теплоносителя и температуры нагрева, обычно это 5–10% от объема воды в системе.
В открытой системе устанавливают обычный (без мембраны) бак с воздушной подушкой. Его подключают к верхней точке системы, обеспечивая выход излишков воды и вентиляцию воздуха. Высота установки должна быть выше всех приборов отопления для предотвращения гидравлических ударов.
В закрытых системах важно предусмотреть предохранительный клапан, настроенный на рабочее давление, чтобы избежать разрыва труб. В открытых системах давление регулируется естественным выходом воздуха через бак, поэтому клапаны не всегда обязательны.
Материал подключения бака должен соответствовать рабочей температуре и давлению системы. Для закрытых систем рекомендуются металлические фитинги с герметичными соединениями, для открытых – допускаются пластиковые компоненты с устойчивостью к ультрафиолету и коррозии.
При монтаже расширительного бака в закрытых системах необходимо обеспечить доступ для проверки давления воздуха в мембране, а также возможность замены или ремонта бака без слива всей системы.
В открытых системах следует исключить возможность замерзания бака и его трубопроводов, так как контакт с атмосферой увеличивает риски замерзания в холодное время года.
Вопрос-ответ:
Как правильно выбрать объём расширительного бака для бойлера косвенного нагрева?
Объём бака зависит от общего объёма теплоносителя в системе и температуры, до которой он нагревается. Обычно расчёт ведётся с учётом расширения жидкости при нагреве — примерно 3–5 % от общего объёма теплоносителя. Например, если в системе около 100 литров, бак должен иметь ёмкость примерно 3–5 литров. При этом стоит учитывать рабочее давление и параметры системы, чтобы бак мог компенсировать расширение без риска повреждений.
Какие особенности монтажа расширительного бака в закрытой системе с бойлером косвенного нагрева?
В закрытой системе бак устанавливается на трубопроводе, обычно на линии подачи теплоносителя к бойлеру. Важно, чтобы бак был смонтирован так, чтобы давление воздуха внутри мембраны соответствовало начальному давлению системы. Нужно обеспечить доступ к вентилю для подкачки воздуха и при необходимости — сливу жидкости. Расширительный бак должен быть жёстко закреплён, чтобы избежать вибраций и повреждений мембраны.
Можно ли устанавливать расширительный бак в открытой системе с бойлером, и какие отличия в монтаже?
Да, установка расширительного бака в открытой системе возможна, но такой бак обычно устанавливают с учётом особенностей открытой ёмкости — например, расширительный бак может быть в виде открытого сосуда или мембранного с возможностью вентиляции. Монтаж предусматривает соединение с верхней точкой системы, чтобы давление внутри не превышало допустимых значений. При этом важно обеспечить защиту от попадания воздуха и контролировать уровень жидкости, чтобы избежать гидроударов и коррозии.
На какой высоте следует монтировать расширительный бак относительно бойлера косвенного нагрева?
Высота установки зависит от типа системы и конструкции бака. Для закрытых систем бак обычно размещают вблизи бойлера на подающем трубопроводе, чтобы минимизировать перепады давления и задержку реакции на расширение. Высота должна позволять свободное расширение жидкости без образования воздушных пробок. В открытых системах бак располагается выше бойлера, часто на самом верхнем уровне контура, чтобы обеспечить необходимое давление и вентиляцию. Важно следить за монтажом, чтобы избежать излишних изгибов труб и обеспечить надёжное крепление.
