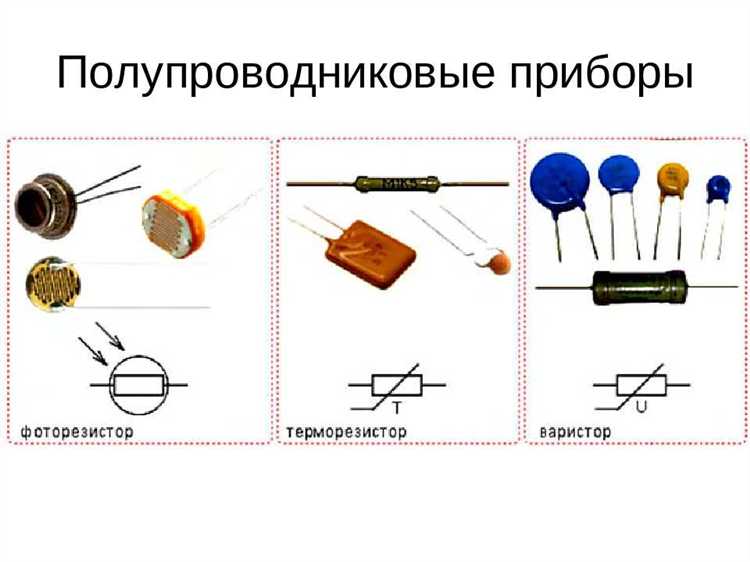

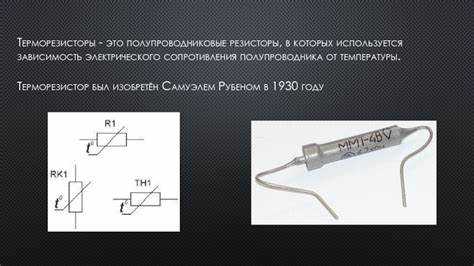

Терморезисторы – полупроводниковые резистивные элементы, чувствительные к температуре, чьё сопротивление существенно изменяется при её колебаниях. В схемах используются два основных типа: с отрицательным температурным коэффициентом (NTC) и с положительным (PTC). NTC-терморезисторы уменьшают сопротивление при нагреве, а PTC – увеличивают. Эта особенность делает их удобными для защиты, измерения и стабилизации.
Для цепей защиты от перегрева терморезисторы выбираются с учётом тепловой инерционности и сопротивления при комнатной температуре. Например, NTC-элементы часто устанавливаются в блоках питания для ограничения пускового тока, снижая начальное напряжение и постепенно уменьшая сопротивление при нагреве. В отличие от плавких предохранителей, терморезистор возвращается к исходному состоянию после охлаждения.
PTC-терморезисторы активно применяются в цепях самовосстанавливающейся защиты. При превышении определённой температуры сопротивление резко возрастает, ограничивая ток. Это свойство используется в элементах автоматического ограничения перегрузки двигателей и трансформаторов. Рекомендуется подбирать такие терморезисторы по максимальному току, рабочему напряжению и температурной кривой перехода.
В измерительных схемах терморезисторы обеспечивают высокую чувствительность к температуре. Они включаются в мостовые конфигурации или дифференциальные усилители для формирования датчиков температуры в диапазоне от –50 °C до +150 °C. Для повышения точности используются калиброванные компоненты с узким допуском по сопротивлению, например, 10 кОм при 25 °C с допуском ±1 %.

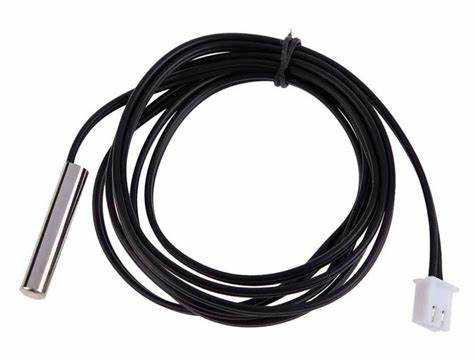

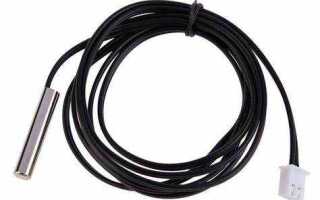

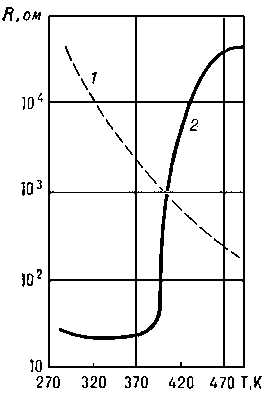

Как изменяется сопротивление терморезистора при нагреве

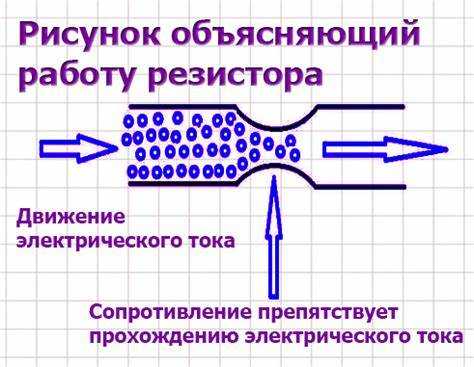

Изменение сопротивления терморезистора при нагреве зависит от его типа: NTC (Negative Temperature Coefficient) или PTC (Positive Temperature Coefficient). У NTC-терморезисторов сопротивление падает с ростом температуры, у PTC – наоборот, увеличивается. Это поведение объясняется особенностями кристаллической решётки и плотностью носителей заряда в полупроводниковом материале.
У NTC-терморезисторов экспоненциальная зависимость сопротивления от температуры выражается уравнением:
R(T) = R0 * exp[B * (1/T - 1/T0)]
где R(T) – сопротивление при температуре T (в Кельвинах), R0 – сопротивление при опорной температуре T0, B – температурная константа (обычно в пределах 2000–5000 К). Чем выше значение B, тем резче снижение сопротивления при нагреве.
Для PTC-терморезисторов, особенно на основе поликристаллического оксида бария, наблюдается резкий рост сопротивления при достижении определённой критической температуры (точки Кюри). До этого момента сопротивление может оставаться почти постоянным или меняться незначительно.
В схемах NTC-компоненты эффективно применяются для подавления пусковых токов – по мере нагрева устройства их сопротивление быстро снижается, снижая потери. PTC-терморезисторы находят применение в защите цепей: при перегреве их сопротивление возрастает, ограничивая ток.
При проектировании важно учитывать динамику изменения сопротивления во времени – терморезисторы имеют тепловую инерцию. Рекомендуется использовать компоненты с подходящей температурной константой и учитывать диапазон рабочих температур среды. Также необходимо избегать перегрева выше максимальной рабочей температуры, указанной производителем, чтобы не вызвать деградацию материала.
Различия между NTC и PTC терморезисторами и их влияние на схему
NTC-терморезисторы (Negative Temperature Coefficient) уменьшают сопротивление при повышении температуры. Это свойство делает их оптимальными для использования в схемах защиты от пусковых токов, температурной компенсации и измерения температуры. Например, при включении импульсного блока питания NTC ограничивает первоначальный ток, снижая нагрузку на компоненты. После нагрева сопротивление падает, минимизируя влияние на работу схемы.
PTC-терморезисторы (Positive Temperature Coefficient) увеличивают сопротивление при росте температуры. Они широко применяются в цепях самовосстанавливающейся защиты. При нормальной температуре их сопротивление минимально и практически не влияет на схему. При перегреве элемент резко увеличивает сопротивление, ограничивая ток и предотвращая повреждение. После охлаждения параметры возвращаются к исходным, обеспечивая автоматическое восстановление цепи.
Ключевое отличие заключается в направленности изменения сопротивления. Это определяет, где конкретный тип терморезистора применим. В цепях питания и измерения температуры обычно используются NTC, в то время как в схемах защиты – PTC.
При проектировании важно учитывать динамику изменения сопротивления. У NTC это плавная экспоненциальная кривая, у PTC – резкий пороговый скачок. Пренебрежение этой разницей может привести к нестабильной работе устройства: например, установка PTC вместо NTC в цепь мягкого старта приведёт к постоянному ограничению тока после разогрева.
Также следует учитывать допустимую мощность рассеивания и температурный диапазон. PTC-элементы чаще применяются в системах, где допустим кратковременный перегрев, тогда как NTC чувствительны к перегрузкам и требуют точного подбора под рабочие условия.
Примеры использования терморезисторов в защите от перегрева
Терморезисторы находят широкое применение в схемах, где требуется автоматическое ограничение температуры компонентов или среды. Ниже приведены конкретные примеры использования в различных электронных и электрических устройствах.
-
Защита трансформаторов:
В обмотках силовых трансформаторов размещают PTC-терморезисторы, которые при перегреве увеличивают сопротивление и передают сигнал на управляющий модуль. Это позволяет отключить питание до наступления критической температуры.
-
Тепловая защита аккумуляторов:
В литий-ионных батареях часто используются NTC-терморезисторы для мониторинга температуры ячеек. Контроллер BMS прекращает заряд или разряд при превышении заданного порога, предотвращая термический разгон.
-
Стабилизация температуры светодиодов:
В мощных светодиодных матрицах терморезисторы управляют током драйвера. При нагреве NTC снижает ток, снижая яркость и тепловыделение, тем самым продлевая срок службы компонентов.
-
Ограничение температуры в силовых MOSFET:
В схемах с высокими токами терморезисторы размещаются рядом с корпусом транзистора. При достижении опасной температуры сигнал через делитель напряжения подаётся на микроконтроллер, который снижает ШИМ или полностью отключает нагрузку.
-
Системы HVAC и тепловентиляция:
В системах кондиционирования воздуха PTC-терморезисторы контролируют температуру теплообменников. При загрязнении или отказе вентиляции происходит ограничение подачи энергии на компрессор.
Выбор типа терморезистора и его номиналов должен учитывать не только температурный диапазон, но и тепловую инерцию защищаемого компонента. Размещение терморезистора должно обеспечивать максимально точный тепловой контакт с объектом контроля.
Применение терморезисторов в цепях начального пуска
В цепях начального пуска электродвигателей, трансформаторов и импульсных источников питания часто возникают значительные пусковые токи, способные повредить компоненты схемы или вызвать ложные срабатывания защиты. Для ограничения такого тока на первом этапе включения эффективно используются NTC-терморезисторы, обладающие высоким сопротивлением при низкой температуре.
При подаче питания холодный NTC-терморезистор ограничивает величину пускового тока за счёт своего начального сопротивления. По мере прохождения тока он нагревается, сопротивление уменьшается, и устройство переходит к нормальному режиму работы с минимальными потерями энергии. Этот процесс занимает обычно менее 1–2 секунд, в зависимости от мощности цепи и параметров терморезистора.
На практике терморезисторы такого типа устанавливаются последовательно с питающей цепью переменного или постоянного тока. Например, в импульсных блоках питания на 300–500 Вт часто применяются NTC-элементы с сопротивлением в холодном состоянии от 5 до 20 Ом и номинальным током до 5 А. После стабилизации режима их сопротивление падает до десятых долей ома, что делает их практически незаметными для основной схемы.
Важно правильно подобрать терморезистор по параметрам: максимальному току, времени термического отклика и допустимому тепловому импульсу. Неправильный выбор может привести к перегреву элемента или недостаточному ограничению тока. В устройствах с частыми циклами включения предпочтительно использовать комбинацию NTC-терморезистора и реле шунтирования, отключающего терморезистор после завершения пуска.
В отличие от пассивных резисторов и варисторов, NTC-терморезисторы в пусковых цепях сочетают простоту реализации с высокой эффективностью защиты. Они не требуют дополнительных управляющих сигналов и обеспечивают автоматическую адаптацию к условиям включения.
Особенности выбора терморезистора для измерительных задач
Для измерительных задач важен точный учет характеристик терморезистора, таких как температурный коэффициент сопротивления (ТКС) и стабильность во времени. NTC-терморезисторы с отрицательным ТКС чаще применяются при необходимости высокой чувствительности в диапазоне от -50°C до +150°C, при этом допускается нелинейность, компенсируемая программно.
Выбор номинального сопротивления должен учитывать диапазон измеряемых температур и параметры входного каскада измерительного устройства. Обычно используются значения от 1 кОм до 100 кОм: низкое сопротивление уменьшает шум, но повышает ток и нагрев, высокий – снижает нагрузку, но увеличивает влияние паразитных емкостей.
Точность терморезистора определяется допуском и гистерезисом сопротивления. Для прецизионных измерений необходимы устройства с допуском не выше ±1%, предпочтительно с калибровочными сертификатами. Низкий гистерезис важен при циклических изменениях температуры для уменьшения дрейфа показаний.

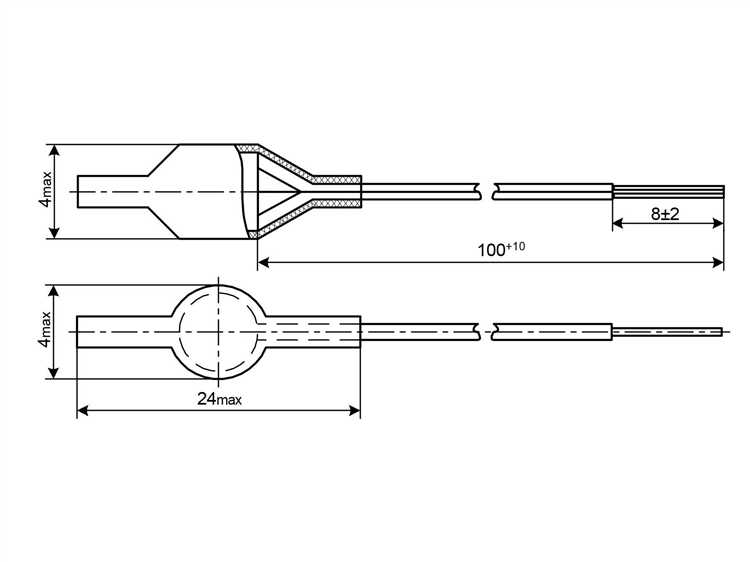

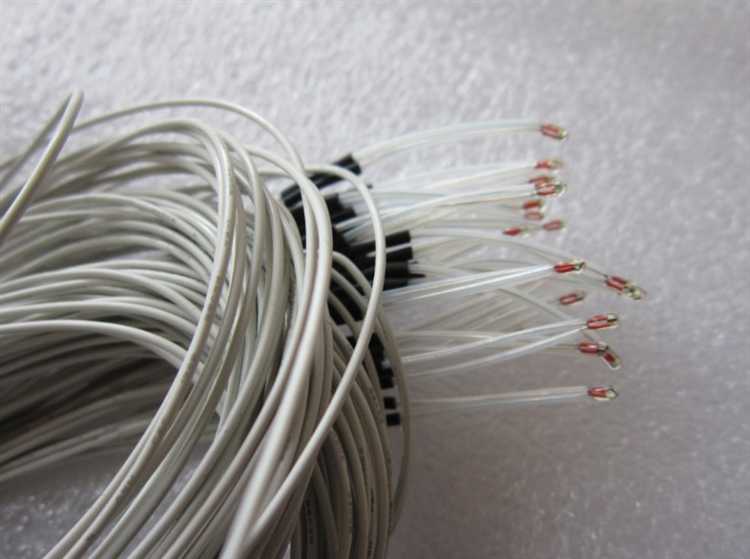

Критично учитывать время отклика терморезистора, зависящее от конструкции и монтажа. Плоские и тонкие элементы обеспечивают быстрее реакцию, что актуально при динамическом контроле температуры.
Среда эксплуатации влияет на выбор корпуса и материалы. Для влажных или агрессивных сред нужны герметичные и стойкие к коррозии корпуса, способные выдерживать механические нагрузки и температурные циклы без изменения характеристик.
Важен также температурный диапазон эксплуатации: для экстремальных температур используются специализированные терморезисторы с устойчивыми параметрами при -70°C и ниже или выше +200°C.
Рекомендуется выбирать терморезисторы с документацией по температурной характеристике, чтобы обеспечить точную аппроксимацию и корректную интеграцию в измерительную схему, минимизируя погрешности.
Ошибки при установке терморезисторов и их влияние на работу схемы
Неправильное расположение терморезистора относительно измеряемого объекта приводит к значительным искажениям показаний. Например, если элемент установлен без плотного контакта с поверхностью, измерение температуры будет заниженным из-за теплового сопротивления между терморезистором и объектом.
Использование неподходящего монтажного клея или термопасты с низкой теплопроводностью увеличивает тепловое сопротивление, замедляет отклик и снижает точность измерений. Рекомендуется применять специальные термопасты с теплопроводностью не ниже 1 Вт/(м·К).
Отсутствие экранирования и заземления в местах установки вызывает помехи и нестабильность сигналов. Особенно критично при использовании терморезисторов с низким сопротивлением и в схемах с высокочувствительными аналоговыми входами.
Использование проводников с большим сопротивлением в линии подключения приводит к ошибкам измерения, особенно при работе с терморезисторами малых номиналов (например, 10 кОм). Для компенсации рекомендуется применять схему с мостом или четырехпроводное подключение.
Неправильная ориентация полярности у PTC- или NTC-терморезисторов редко влияет на работу, так как они не полярны, однако неправильное подключение в цепях с дополнительными элементами, например, с операционными усилителями, может вызвать некорректное поведение схемы.
Неспецифичная изоляция и отсутствие защиты от влаги и пыли приводит к дрейфу параметров и выходу устройства из строя. Для долговременной стабильности следует использовать герметичные корпуса или специальные покрытия.
Вопрос-ответ:
Какие основные типы терморезисторов используются в схемах и чем они отличаются по принципу работы?
В схемах применяются два основных типа терморезисторов: NTC и PTC. NTC-терморезисторы уменьшают сопротивление при нагревании, то есть сопротивление обратно пропорционально температуре. PTC-терморезисторы, наоборот, увеличивают сопротивление при повышении температуры. Это различие влияет на способы их применения: NTC часто используют для измерения температуры и компенсации, а PTC — для защиты цепей от перегрузок и перегрева.
Как влияет неправильная установка терморезистора на точность измерений в электронных схемах?
Если терморезистор установлен с плохим тепловым контактом или слишком далеко от измеряемой точки, его показания могут значительно искажаться из-за разницы температур. Также чрезмерное нагревание соседних элементов и наличие теплового шума снижают точность. Важно обеспечить правильное размещение и крепление, чтобы терморезистор отражал реальную температуру объекта.
Можно ли использовать терморезисторы для защиты электрооборудования от перегрева, и какие схемные решения для этого подходят?
Терморезисторы подходят для защиты от перегрева благодаря изменению сопротивления при повышении температуры. В простых схемах они включаются последовательно с нагрузкой, увеличивая сопротивление и ограничивая ток при перегреве. В более сложных решениях терморезистор подключают к контроллерам или компараторам, которые отключают питание или подают сигнал тревоги, обеспечивая автоматическую защиту.
Как правильно выбрать номинал терморезистора для конкретной задачи в измерительной цепи?
Выбор номинала зависит от диапазона температур, условий эксплуатации и требуемой чувствительности. Для измерений в низком температурном диапазоне предпочтительнее терморезисторы с высоким номинальным сопротивлением, что повышает точность. Если необходимо быстрое реагирование, лучше выбирать элементы с малой тепловой инерцией. Также важно учитывать электрическую совместимость с остальной частью схемы, чтобы обеспечить оптимальный ток и напряжение.
Какие основные ошибки возникают при монтаже терморезисторов и как они сказываются на работе схемы?
Типичные ошибки включают неправильное крепление, плохой контакт с измеряемой поверхностью, слишком длинные проводники, а также отсутствие теплоизоляции от внешних тепловых воздействий. Эти факторы приводят к задержкам в отклике, искажениям данных, снижению чувствительности и иногда к выходу из строя схемы из-за неправильного контроля температуры.
Какие физические характеристики терморезисторов определяют их чувствительность к температуре?
Терморезисторы представляют собой полупроводниковые элементы, у которых сопротивление изменяется в зависимости от температуры. Основными характеристиками, влияющими на чувствительность, являются температурный коэффициент сопротивления (ТКС), материал полупроводника и геометрия изделия. ТКС показывает, насколько сильно меняется сопротивление на каждый градус изменения температуры. Для терморезисторов с отрицательным ТКС (NTC) сопротивление падает при нагревании, а для положительным ТКС (PTC) — растет. Материал и структура влияют на диапазон рабочих температур и стабильность показаний, что напрямую связано с точностью и быстротой реакции на изменение температуры.
В каких схемах применение терморезисторов наиболее эффективно для контроля температуры и почему?
Терморезисторы широко применяются в схемах контроля температуры благодаря своей высокой чувствительности и компактности. Они эффективны в цепях защиты от перегрева, где требуется быстрое снижение мощности или отключение устройства при достижении опасного уровня тепла. Также их используют в системах автоматического регулирования температуры, например, в климатических установках и бытовой технике. В подобных схемах терморезистор служит датчиком, сигнализируя о превышении заданного температурного порога. Особое значение имеет правильное размещение элемента, чтобы он точно отражал температуру контролируемой среды, и корректное включение в электрическую цепь для минимизации погрешностей.
