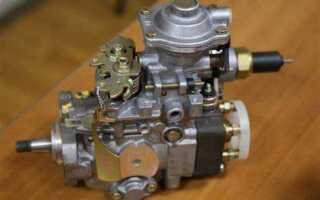

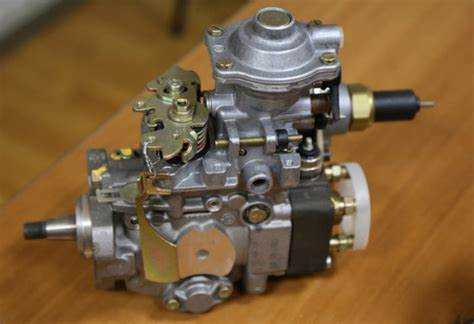

Тнвд дизельного двигателя что это

Топливный насос высокого давления (ТНВД) – ключевой компонент дизельной топливной системы, обеспечивающий подачу топлива в цилиндры под точно рассчитанным давлением и в строго определённый момент. Без стабильной работы ТНВД невозможна корректная реализация фаз впрыска, от которых напрямую зависят мощность, экономичность и экологичность дизельного двигателя.

Главное назначение ТНВД заключается в формировании высокого давления – от 250 до 2000 бар, в зависимости от конструкции системы, и точной дозировке топлива для каждого цилиндра. Для этого насос синхронизирован с коленчатым валом, что позволяет реализовать циклическую подачу топлива в соответствии с фазами работы двигателя.

Существуют различные типы ТНВД: рядные, распределительные и насос-форсунки, каждый из которых имеет свою сферу применения. Рядные ТНВД применяются в крупногабаритной технике, в то время как распределительные чаще используются в легковых дизелях. Современные Common Rail-системы могут включать в себя аккумуляторные насосы, выполняющие предварительное сжатие топлива, при этом управление моментом и объёмом впрыска осуществляется электроникой.

При диагностике неисправностей дизельного двигателя ТНВД рассматривается в числе первых узлов. Признаки отклонений в его работе – трудности при запуске, нестабильный холостой ход, увеличение расхода топлива и задымлённость выхлопа. Регулярная проверка давления на выходе и герметичности магистралей позволяет продлить ресурс системы и исключить внезапные поломки.

Назначение и принцип работы ТНВД дизельного двигателя

Топливный насос высокого давления (ТНВД) служит для подачи точно дозированного количества дизельного топлива в цилиндры двигателя под высоким давлением. Основная задача – обеспечить своевременное и равномерное впрыскивание топлива в камеры сгорания, соответствующее режиму работы двигателя, нагрузке и частоте вращения коленвала.

В основе работы ТНВД лежит преобразование механической энергии от вращения двигателя во впрыск топлива под давлением, достаточным для его распыления в сжатый воздух цилиндра. Давление может достигать 1000–2000 бар и выше в системах Common Rail, где насос создаёт давление в общей магистрали, а впрыск управляется электроникой через форсунки с электромагнитными или пьезоэлементами.

Классические рядные и распределительные ТНВД оснащаются плунжерными парами. Плунжер двигается возвратно-поступательно внутри прецизионной втулки, создавая необходимое давление. Момент подачи регулируется кулачковым валом, а объём топлива – изменением хода плунжера или сечением дозирующих каналов. Важно обеспечить герметичность плунжерной пары: износ вызывает утечку топлива и снижение давления, что приводит к ухудшению характеристик двигателя.

Современные электронно-управляемые ТНВД обеспечивают точное дозирование в широком диапазоне оборотов и минимизируют выбросы, регулируя начало и длительность впрыска в зависимости от сигнала блока управления. Это позволяет адаптировать работу двигателя под различные условия эксплуатации и требования к экономичности.

Для чего необходим ТНВД в системе питания дизеля

Основная функция ТНВД – создание необходимого давления и точная дозировка топлива в каждый цилиндр. Без этой функции невозможна реализация качественного смесеобразования, особенно при многоступенчатом впрыске, применяемом в современных дизельных системах Common Rail. Устройство регулирует как объём подаваемого топлива, так и время его впрыска, что напрямую влияет на экономичность, уровень шума и выбросов отработавших газов.

Также ТНВД компенсирует сопротивление элементов топливной магистрали и форсунок. Это особенно важно при работе двигателя на высоких оборотах, где требуется моментальный отклик и стабильность давления в рампе. Даже кратковременное снижение давления способно нарушить процесс сгорания и вызвать детонацию или потерю мощности.

В системах с механическим управлением, таких как рядные и распределительные ТНВД, давление создаётся за счёт кулачковых механизмов. В электронноуправляемых системах типа Common Rail насос выполняет функцию нагнетания, а электронный блок управления определяет точку впрыска. В обоих случаях корректная работа ТНВД критична для всего топливного процесса.

При плановом обслуживании дизельного двигателя рекомендуется регулярно проверять давление, создаваемое ТНВД, и состояние его плунжерных пар. Износ или загрязнение быстро сказываются на качестве впрыска, особенно при использовании топлива с высоким содержанием серы или посторонних включений.

Как ТНВД создает давление для впрыска топлива

Топливный насос высокого давления (ТНВД) формирует необходимое давление для впрыска за счёт работы поршневой или плунжерной пары, приводимой в движение от распределительного вала двигателя или собственного кулачкового механизма. При каждом цикле поршень плотно прижимается к стенке цилиндра, вытесняя топливо из камеры сжатия по топливопроводу к форсунке.

Создание давления начинается с фазы всасывания. Плунжер отходит назад, создавая разрежение, благодаря которому топливо из подающего насоса поступает в плунжерную полость. Затем кулачковый вал приводит плунжер в движение, и на стадии нагнетания топливо сжимается до давления, необходимого для преодоления сопротивления форсунки. Уровень давления в современных системах Common Rail может достигать 1800–2500 бар, а в традиционных рядных ТНВД – до 1000–1400 бар.

Точность впрыска обеспечивается за счёт строго выверенного профиля кулачка, жёсткой синхронизации с фазами газораспределения и механизма регулирования подачи. В роторных ТНВД распределение топлива по цилиндрам происходит за счёт вращающегося ротора с радиально расположенными плунжерами, что позволяет значительно уменьшить габариты системы при сохранении давления.

Ключевыми условиями стабильного давления являются герметичность плунжерной пары, своевременная смазка и отсутствие воздуха в системе. Даже микроподсосы приводят к кавитации, резкому падению давления и неравномерному впрыску.

Чем регулируется объем подаваемого топлива

Объем подаваемого в цилиндры топлива регулируется работой топливного насоса высокого давления (ТНВД) и элементами управления его подвижными узлами. Основной механизм регулировки – рейка или кулачковый вал, смещающий плунжеры в секциях распределительного или рядного насоса.

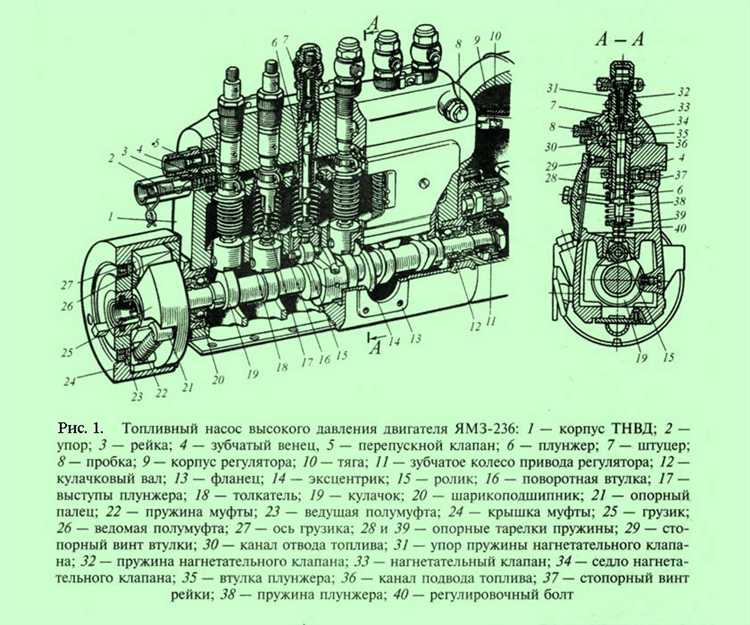

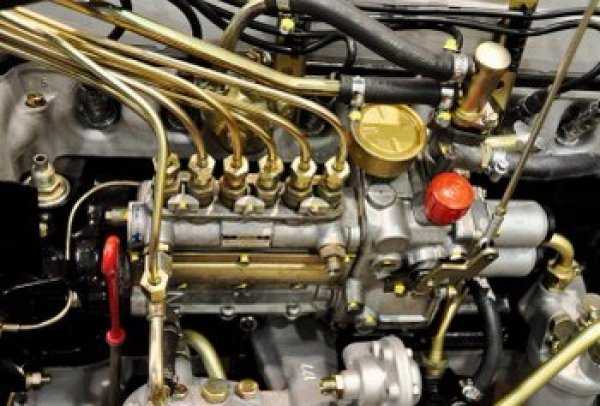

В рядных ТНВД используется топливная рейка, перемещающаяся вдоль плунжеров. Изменение её положения изменяет момент открытия нагнетательного канала плунжерной пары, тем самым регулируя объём отсечённого и подаваемого топлива. Положение рейки управляется механическим регулятором или электронным приводом в зависимости от конструкции системы.

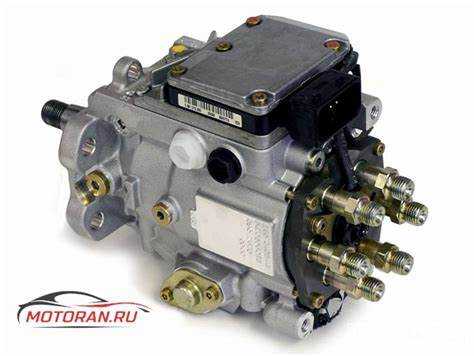

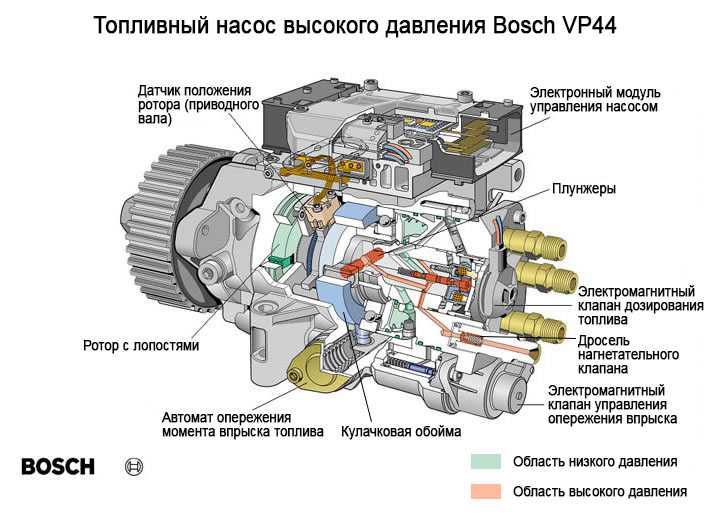

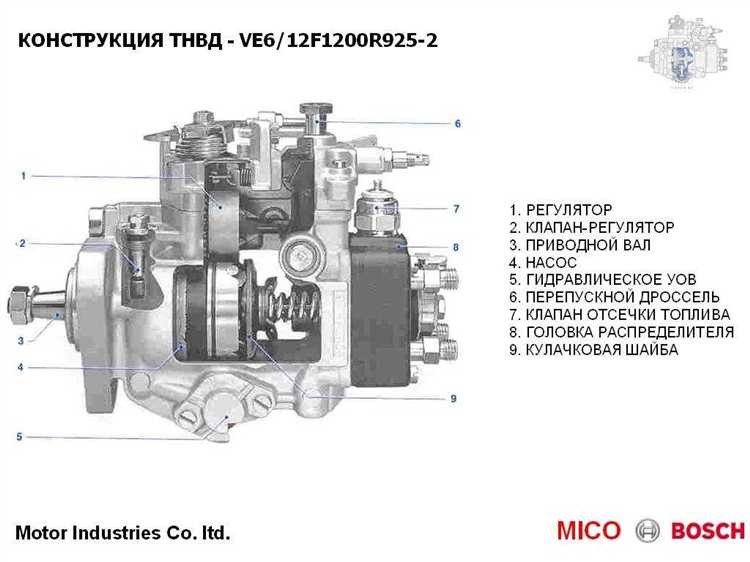

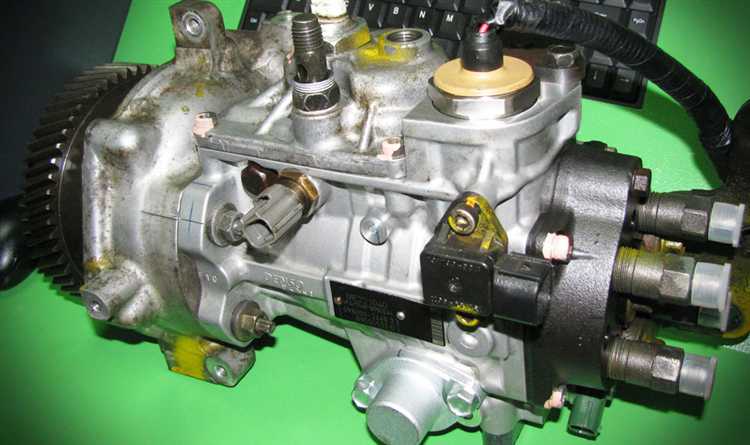

В распределительных насосах регулировка осуществляется вращением дозирующего кольца, соединённого с дроссельной заслонкой или системой управления нагрузкой. Угол поворота дозирующего элемента определяет продолжительность подачи топлива при каждом обороте ротора.

Современные электронные системы типа Common Rail используют электромагнитные или пьезоэлектрические форсунки, где количество топлива задаётся длительностью импульса открытия иглы. Давление в рампе при этом стабильно и поддерживается ТНВД, а точное дозирование осуществляется блоком управления двигателем (ECU).

Также важную роль играет регулятор оборотов, механический или электронный. Он обеспечивает соответствие подачи топлива текущей нагрузке и числу оборотов двигателя, предотвращая перерасход и нестабильную работу. В старых конструкциях применяется центробежный регулятор, в новых – программируемая электроника с обратной связью от датчиков.

Корректность работы всей системы зависит от настройки механических зазоров, состояния плунжерных пар и своевременной калибровки электронной части. При повышенном износе или сбоях в управлении точность дозирования снижается, что ведёт к перерасходу, снижению мощности или дымности выхлопа.

Как синхронизируется работа ТНВД с фазами двигателя

Синхронизация работы топливного насоса высокого давления с фазами двигателя осуществляется через жесткую кинематическую связь с коленчатым валом. Это необходимо для подачи топлива в цилиндры строго в определённые моменты такта сжатия, когда поршень находится в верхней мёртвой точке. Отклонение от этой точки приводит к потере мощности и повышенному расходу топлива.

Механическая синхронизация достигается с помощью шестеренчатой или цепной передачи, соединяющей вал ТНВД с распределительным или коленчатым валом. В большинстве дизельных двигателей вал ТНВД вращается в два раза медленнее коленчатого, обеспечивая впрыск топлива на каждый второй оборот коленчатого вала.

Для точной установки угла впрыска используется муфта опережения подачи топлива. Она автоматически корректирует фазу подачи в зависимости от оборотов двигателя. При увеличении частоты вращения угол впрыска сдвигается в сторону опережения, чтобы компенсировать уменьшение времени на сгорание смеси. Это особенно критично при работе под нагрузкой и в режиме ускорения.

На современных ТНВД с электронным управлением синхронизация обеспечивается с помощью датчиков положения коленчатого и распределительного валов. Электронный блок управления анализирует сигналы и управляет моментом открытия электромагнитных клапанов подачи топлива с точностью до миллисекунд, обеспечивая оптимальное наполнение цилиндров при различных режимах.

При техническом обслуживании важно проверять метки на шкивах привода ТНВД и коленчатого вала. Сдвиг фаз даже на несколько градусов приводит к неустойчивой работе, повышенной детонации или запуску с задержкой. Настройку угла впрыска необходимо выполнять строго по технической документации конкретного двигателя.

От чего зависит начало и продолжительность впрыска

Продолжительность впрыска зависит от объёма подаваемого топлива и скорости вращения двигателя. В системах с механическим ТНВД это регулируется величиной хода плунжера, который определяет количество топлива за один цикл. Чем больше ход плунжера, тем дольше и больше топлива подаётся в цилиндр. При увеличении оборотов двигателя время впрыска сокращается, так как цикл работы становится быстрее.

В современных системах с электронным управлением начало и продолжительность впрыска регулируются с помощью исполнительных механизмов и датчиков, обеспечивающих точную подачу топлива в зависимости от нагрузки, температуры и других параметров. Это позволяет оптимизировать процесс сгорания, уменьшить выбросы и повысить мощность двигателя.

Рекомендуется регулярная проверка угла опережения впрыска и техническое обслуживание ТНВД, так как неправильная настройка влияет на увеличение расхода топлива, повышение токсичности отработавших газов и ухудшение динамических характеристик двигателя.

Какие типы ТНВД применяются в современных дизелях

В современных дизельных двигателях используются несколько основных типов топливных насосов высокого давления (ТНВД), каждый из которых обладает специфическими характеристиками и областью применения.

• Роторные (плунжерные) ТНВД с распределительным насосом:

  В таких насосах один плунжер обслуживает несколько цилиндров, что уменьшает габариты и вес системы. Используются преимущественно в легких и средних дизелях с мощностью до 150–200 кВт. Обеспечивают точное дозирование топлива и стабильность впрыска при разных режимах работы.

• Роторно-плунжерные насосы (РПН):

  Этот тип ТНВД сочетает в себе роторный механизм и отдельные плунжеры для каждого цилиндра, что повышает точность подачи топлива и давление впрыска. Часто применяется в грузовых автомобилях и спецтехнике с высокими требованиями к мощности и надежности.

• Распределительные насосы с секциями:

  В конструкцию входят отдельные секции, каждая из которых отвечает за свой цилиндр. Такие ТНВД обеспечивают индивидуальное управление объемом и временем подачи топлива, что улучшает экономичность и снижает выбросы. Применяются в двигателях средней и большой мощности.

• Электронные ТНВД с управлением:

  Современный тренд – внедрение электронных систем управления топливом. Электронные ТНВД позволяют точно регулировать угол и объем впрыска с помощью ЭБУ, что улучшает динамику двигателя и снижает токсичность выхлопа. Используются в современных легковых и коммерческих дизелях.

• Common Rail (коммонрейл) системы:

  Хотя технически это не классический ТНВД, в системе Common Rail применяются высоконапорные насосы, создающие постоянное давление в топливной рейке. Подача топлива к форсункам происходит независимо, что обеспечивает максимальную точность дозирования и многоступенчатый впрыск. Это стандарт для современных дизелей с жесткими экологическими нормами.

Выбор типа ТНВД определяется требованиями к мощности двигателя, уровню выбросов, топливной экономичности и специфическими условиями эксплуатации.

Вопрос-ответ:

Для чего в дизельном двигателе необходим ТНВД?

ТНВД обеспечивает точное дозирование и высокое давление подачи топлива в цилиндры дизеля. Это позволяет создать оптимальные условия для воспламенения смеси и обеспечивает стабильную работу двигателя с максимальной мощностью и минимальными выбросами.

Как ТНВД регулирует количество топлива, подаваемого в двигатель?

Регулировка объема топлива происходит за счёт изменения положения плунжера или дозирующего элемента внутри насоса. Это контролирует длительность и количество впрыска, позволяя адаптировать подачу топлива под разные режимы работы двигателя — от холостого хода до максимальной нагрузки.

Почему важно синхронизировать работу ТНВД с фазами двигателя?

Синхронизация обеспечивает подачу топлива в точный момент рабочего цикла цилиндра. Если впрыск происходит слишком рано или поздно, снижается КПД, увеличивается износ и повышаются выбросы вредных веществ. Точное совпадение впрыска с фазами сжатия гарантирует эффективное сгорание топлива.

Какие типы ТНВД применяются в современных дизельных моторах и в чем их отличие?

В современных дизелях используются рядные и распределительные насосы, а также электронно-управляемые ТНВД с гидравлическими или пьезоэлектрическими форсунками. Рядные ТНВД обеспечивают высокое давление и подходят для грузовых машин, а распределительные компактнее и применяются в легковых авто. Электронное управление повышает точность впрыска и снижает расход топлива.

Как ТНВД создаёт необходимое давление для впрыска топлива?

Внутри ТНВД поршень или плунжер сжимает топливо до давления, достаточного для его впрыска через форсунку в цилиндр двигателя. Давление достигается благодаря механическому движению, синхронизированному с вращением коленчатого вала, что позволяет точно контролировать момент и силу подачи топлива.

Какова основная задача топливного насоса высокого давления в дизельном двигателе?

Топливный насос высокого давления обеспечивает подачу горючего под требуемым давлением в камеру сгорания. Он дозирует и подает топливо с необходимой точностью, чтобы обеспечить правильное время впрыска и оптимальное распределение горючего по цилиндрам. Без такого насоса невозможно обеспечить стабильную работу двигателя и его нормальную мощность.

На каких принципах основана работа топливного насоса высокого давления в дизеле?

Работа насоса строится на механическом преобразовании вращательного движения коленчатого вала во впрыск топлива с нужным давлением. Обычно используется плунжерный механизм: при вращении плунжер создает высокое давление в топливной магистрали, после чего топливо подается в форсунки в точный момент рабочего цикла. Регулировка объема подачи топлива достигается за счет изменения хода плунжера или сдвига фаз его работы относительно двигателя.
