Солнечный инвертор – это устройство, преобразующее постоянный ток (DC), производимый солнечными панелями, в переменный ток (AC), пригодный для питания бытовых приборов и подачи в электросеть. В большинстве жилых и коммерческих объектов используется именно переменный ток, поэтому инвертор играет ключевую роль в системе автономного или сетевого солнечного электроснабжения.
Инверторы делятся на несколько типов: сетевые (on-grid), автономные (off-grid) и гибридные. Сетевые модели подключаются к внешней электросети и позволяют продавать излишки электроэнергии. Автономные применяются там, где доступ к электросети отсутствует. Гибридные совмещают функции двух предыдущих типов и позволяют использовать аккумуляторы для накопления энергии.
Коэффициент полезного действия современных инверторов достигает 95–98%, что означает минимальные потери при преобразовании энергии. Однако для корректной работы важно учитывать совместимость инвертора с панелями по напряжению и мощности. Например, если рабочее напряжение солнечных панелей превышает допустимый диапазон инвертора, оборудование может выйти из строя.
Большинство инверторов оснащаются системами мониторинга, которые позволяют отслеживать выработку энергии, напряжение и частоту. Некоторые модели поддерживают удалённый доступ через Wi-Fi или Ethernet, что удобно для владельцев частных домов и коммерческих установок.
При выборе инвертора необходимо учитывать не только номинальную мощность, но и наличие функций защиты от перегрузок, короткого замыкания и перегрева. Установка должна выполняться вентилируемом помещении или на открытом воздухе в защищённом от осадков корпусе с уровнем защиты не ниже IP65.
Для чего нужен солнечный инвертор в системе электроснабжения
Солнечный инвертор преобразует постоянный ток (DC), который вырабатывают фотомодули, в переменный ток (AC), совместимый с бытовыми электроприборами и электросетью. Без инвертора энергия, накопленная или полученная с панелей, не может использоваться большинством стандартных устройств.
В системах автономного типа инвертор обеспечивает питание всех нагрузок дома, принимая энергию от аккумуляторов или напрямую от панелей, если позволяет уровень солнечной радиации. В сетевых установках он синхронизирует свою частоту и фазу с внешней сетью, позволяя направлять излишки электроэнергии обратно в сеть, если предусмотрен двухсторонний счётчик.

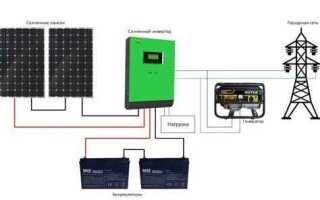

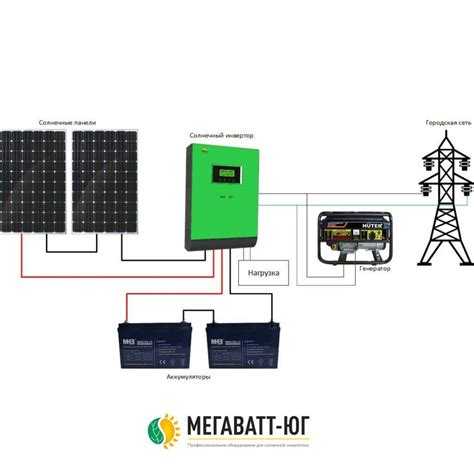

Для гибридных систем инвертор также управляет распределением энергии между источниками: солнечными панелями, аккумуляторами и сетью. Он автоматически определяет приоритет питания – например, вначале от Солнца, затем от батарей, и только в случае нехватки подключает внешнюю сеть.
Инверторы нового поколения выполняют функции мониторинга: передают данные о выработке, потреблении, уровне заряда аккумуляторов и качестве сетевого напряжения. Эти данные доступны через мобильные приложения или веб-интерфейс, что позволяет оперативно реагировать на любые отклонения в работе системы.
Корректный выбор инвертора зависит от суммарной пиковой нагрузки, типа системы (сетевая, автономная, гибридная), напряжения аккумуляторного блока и требуемой степени автоматизации. Ошибки в подборе или подключении инвертора приводят к снижению КПД всей системы и выходу оборудования из строя.
Какие виды солнечных инверторов существуют и чем они отличаются
Сетевые (on-grid) инверторы предназначены для работы совместно с внешней электросетью. Они преобразуют постоянный ток от солнечных панелей в переменный и синхронизируют его с параметрами сети (напряжение и частота). Такие устройства не требуют аккумуляторов и автоматически отключаются при пропадании напряжения в линии. Подходят для снижения потребления электроэнергии от поставщика и обратной подачи в сеть (если разрешено законодательством).
Автономные (off-grid) инверторы работают независимо от центральной электросети. Они обязательно сочетаются с аккумуляторными батареями, которые накапливают энергию от солнечных панелей. Эти инверторы применяются в удалённых домах, на дачах и объектах без подключения к сети. Важной характеристикой является наличие встроенного зарядного контроллера и защита от глубокого разряда.

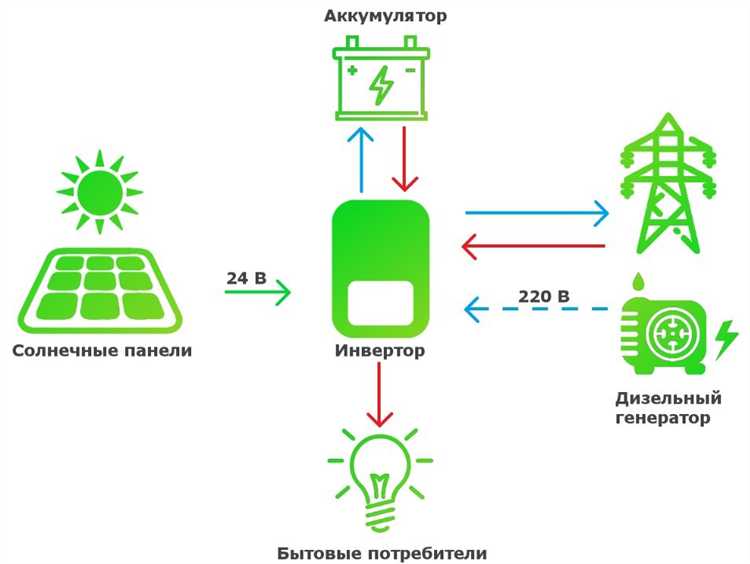

Гибридные (hybrid) инверторы совмещают функции сетевого и автономного инвертора. Они могут одновременно работать с солнечными панелями, аккумуляторами и внешней сетью. Управление потоками энергии осуществляется автоматически: в приоритете используется солнечная генерация, затем батареи, и только при необходимости – внешняя сеть. Это решение подходит для домов с нестабильным электроснабжением или с тарифами, зависящими от времени суток.
Микроинверторы подключаются индивидуально к каждой солнечной панели. Это позволяет повысить эффективность всей установки, особенно при затенении или неоднородной ориентации модулей. Каждый элемент работает независимо, что упрощает диагностику и расширение системы. Однако стоимость такой конфигурации выше по сравнению с центральными инверторами.

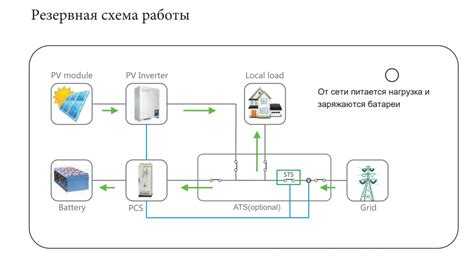

Инверторы с функцией резервного питания отличаются от обычных гибридных возможностью мгновенно переключать дом на автономное питание при отключении сети. В них встроен быстрый переключатель (в пределах 10–20 миллисекунд), позволяющий использовать их в системах бесперебойного питания для чувствительной техники.
Выбор конкретного типа инвертора зависит от задач системы: подключения к сети, автономной работы, наличия аккумуляторов, желаемого уровня надёжности и бюджета. Точные характеристики нужно подбирать с учётом потребляемой мощности, уровня солнечной генерации и режима эксплуатации.
Как преобразуется ток внутри солнечного инвертора
Преобразование тока в солнечном инверторе начинается с подачи постоянного тока (DC) от солнечных панелей. Этот ток поступает на входные клеммы инвертора, после чего проходит через фильтрующие цепи, сглаживающие колебания напряжения.
Следующий этап – работа широтно-импульсного модулятора (ШИМ). Он управляет ключевыми транзисторами, обычно на базе MOSFET или IGBT, которые прерывают постоянный ток с высокой частотой (обычно от 10 до 20 кГц), создавая импульсы определённой ширины. Это позволяет формировать модулированный сигнал, близкий по характеристикам к синусоиде переменного тока.
После ШИМ-секции сигнал поступает в инверторный мост – силовую часть, формирующую чередующиеся полуциклы, что позволяет получить переменный ток (AC) нужной полярности. На этом этапе ещё сохраняется большое количество высокочастотных составляющих, которые необходимо отфильтровать.
Для этого используется LC-фильтр на выходе, состоящий из индуктивности и ёмкости. Он сглаживает форму сигнала, приближая его к чистой синусоиде. Если инвертор синхронизирован с сетью, то дополнительно подключается схема фазовой синхронизации, обеспечивающая точное совпадение фазы и частоты с параметрами электросети (обычно 50 Гц, 220 В).
Завершающий этап – подача полученного переменного тока на нагрузку или в электрическую сеть. В случае сетевого инвертора предусмотрены защитные элементы, включая автоматическое отключение при превышении порогов по напряжению и частоте.
Для повышения КПД рекомендуется использовать инверторы с максимальной точкой отслеживания мощности (MPPT), которые адаптируют параметры входного тока под текущие условия освещённости, позволяя оптимизировать производительность панели.
Что учитывать при выборе солнечного инвертора для дома
Мощность инвертора должна соответствовать суммарной мощности подключаемых потребителей и характеристикам солнечной электростанции. Например, для системы с пиковой мощностью панелей 5 кВт подойдёт инвертор с номиналом 5–6 кВт, чтобы избежать перегрузок и потерь.
Тип инвертора зависит от конфигурации системы. Для автономных установок выбирают оффлайн-инверторы, которые работают без подключения к сети. В сетевых системах применяются грид-инверторы, синхронизирующиеся с электросетью. Если важна бесперебойная подача энергии при отключении электроэнергии, нужен гибридный инвертор с поддержкой аккумуляторов.
Количество MPPT-контроллеров влияет на эффективность при разных условиях освещения. Для установки с несколькими ориентациями панелей или частичным затенением рекомендуется модель с двумя или более MPPT-входами.
Диапазон входного напряжения должен соответствовать характеристикам солнечных модулей. Чем шире диапазон, тем стабильнее работает инвертор при изменении погодных условий. Например, напряжение на входе от 150 до 500 В подходит для большинства домашних систем.
КПД инвертора определяет потери при преобразовании энергии. Предпочтительны модели с эффективностью выше 97%. Это снижает расходы в долгосрочной перспективе и повышает общую производительность системы.
Наличие мониторинга через Wi-Fi или Ethernet позволяет отслеживать работу системы в реальном времени. Это важно для своевременного обнаружения неполадок и оценки выработки электроэнергии.
Климатическая защита (степень IP) имеет значение при установке на улице или в неотапливаемом помещении. Для внешнего монтажа необходим корпус с защитой не ниже IP65.
Производитель и сервисное обслуживание также важны. Желательно выбирать модели с официальной гарантией от 5 лет и наличием сервисных центров в регионе. Поддержка обновлений прошивки и доступность запчастей снижают эксплуатационные риски.
Как подключается солнечный инвертор к панели и сети
Солнечный инвертор подключается к системе через два основных контура: вход постоянного тока (DC) от солнечных панелей и выход переменного тока (AC) в электросеть. Важно соблюдать правильную последовательность и тип соединений, чтобы обеспечить стабильную и безопасную работу оборудования.
1. Подключение к солнечным панелям
Панели соединяются между собой последовательно или параллельно, в зависимости от требуемого напряжения и тока. Полученный массив подключается к DC-входам инвертора через кабели с разъёмами MC4. Перед подключением необходимо проверить соответствие напряжения массива входному диапазону инвертора. Например, если у инвертора рабочий диапазон составляет 150–500 В, суммарное напряжение панелей не должно выходить за эти пределы.
Между панелями и инвертором рекомендуется установить DC-разъединитель, чтобы можно было безопасно отключить солнечную цепь при обслуживании. При использовании нескольких МРР-трекеров панели подключаются к отдельным входам согласно инструкции производителя.
2. Подключение к электросети
Выход инвертора соединяется с распределительным щитом через AC-кабель, с обязательной установкой автоматического выключателя и УЗО. Подключение выполняется к фазе и нулю (в однофазной системе) или ко всем трём фазам (в случае трёхфазного инвертора). Номинальный ток автоматов должен соответствовать выходной мощности инвертора, с запасом 10–15%.
Перед вводом инвертора в эксплуатацию необходимо синхронизировать его с параметрами сети. Для этого устанавливаются настройки сетевого напряжения, частоты и порогов отключения, особенно если оборудование работает по стандарту ГОСТ или EN.
3. Заземление
Корпус инвертора обязательно заземляется через отдельный контур или общую систему заземления дома. Нарушение этого требования может привести к сбоям работы или поражению током.
4. Дополнительные элементы
Рекомендуется установить грозозащиту на стороне DC и AC, особенно если инвертор монтируется во внешней среде. Для удалённого контроля некоторые модели подключаются к Wi-Fi или Ethernet через соответствующие порты.
Чем отличаются инверторы для сетевых и автономных систем
Сетевые инверторы предназначены для работы в системах, подключённых к электрической сети. Их основная задача – преобразование постоянного тока от солнечных панелей в синусоидальный переменный ток, синхронизированный с сетью по частоте и фазе. Такие инверторы автоматически отключаются при пропадании сетевого напряжения, чтобы избежать обратного питания сети и обеспечить безопасность обслуживающего персонала.
Автономные инверторы работают в изолированных системах, где отсутствует подключение к централизованной электросети. Они преобразуют постоянный ток в переменный, обеспечивая питание бытовых приборов напрямую от аккумуляторных батарей или солнечных панелей. В отличие от сетевых, автономные инверторы часто включают зарядные устройства для аккумуляторов и имеют встроенную систему управления нагрузкой.
Ключевое отличие – наличие функции синхронизации с сетью у сетевых моделей и способность автономных инверторов управлять режимами работы аккумуляторов. Сетевые инверторы не подходят для работы без стабильной сети, тогда как автономные способны функционировать в условиях полной изоляции.
При выборе инвертора для домашней системы важно учитывать тип электроснабжения: для подключения к сетям используйте сетевые инверторы с сертификацией по стандартам безопасности и совместимости, для автономных решений – инверторы с функциями зарядки и защиты батарей, обеспечивающие стабильное напряжение и частоту.
Какие параметры инвертора важны для стабильной работы системы
- Номинальная мощность – должна соответствовать суммарной мощности солнечных панелей и потребителей, с запасом 10–20% на пиковые нагрузки.
- Максимальное входное напряжение (Voc) – превышать максимально возможное напряжение от солнечных панелей в условиях низкой температуры, чтобы избежать повреждений.
- Диапазон рабочих напряжений – ширина диапазона позволяет инвертору эффективно работать при изменении освещенности и температуры, снижая потери.
- КПД инвертора – влияет на потери при преобразовании. Для качественных моделей показатель обычно выше 95%, что сокращает тепловыделение и повышает отдачу энергии.
- Тип выходного напряжения – для подключения к бытовой сети важен чистый синусоидальный сигнал с минимальными искажениями (THD не более 3%).
- Максимальный ток на выходе – должен соответствовать максимальному току нагрузки, чтобы избежать перегрузок и срабатывания защиты.
- Защиты и автоматика – обязательны функции защиты от короткого замыкания, перегрева, перенапряжения и обратного тока, а также функция отключения при отсутствии сетевого напряжения.
- Температурный диапазон эксплуатации – инвертор должен сохранять стабильную работу в условиях региона установки, без снижения характеристик и преждевременного износа.
- Время отклика и стабилизация напряжения – минимальная задержка при переключении режимов и быстрое реагирование на колебания нагрузки обеспечивают бесперебойную подачу энергии.
- Наличие интерфейсов мониторинга – позволяет отслеживать параметры работы, выявлять неполадки и оптимизировать производительность.
Выбор инвертора с учетом этих параметров обеспечивает стабильность и долговечность всей солнечной системы.
Вопрос-ответ:
Что такое солнечный инвертор и какую функцию он выполняет в солнечной электросистеме?
Солнечный инвертор — это устройство, которое преобразует постоянный ток, вырабатываемый солнечными панелями, в переменный ток, пригодный для бытовых приборов и подключения к электросети. Он управляет напряжением и частотой выходного тока, обеспечивая стабильную работу всей системы и соответствие требованиям электросети.
Какие типы солнечных инверторов существуют и чем они отличаются?
Основные типы инверторов — сетевые и автономные. Сетевые инверторы работают совместно с общей электросетью, синхронизируя выходной ток с сетью. Автономные инверторы предназначены для систем без подключения к сети, например, в удалённых местах, и обычно работают совместно с аккумуляторами. Есть также гибридные модели, сочетающие функции обоих типов, позволяющие переключаться между автономной работой и подачей в сеть.
Почему важны параметры, такие как мощность и КПД, при выборе солнечного инвертора?
Мощность инвертора должна соответствовать максимальной выходной мощности солнечной панели или массива, чтобы избежать перегрузок и потерь энергии. КПД показывает, насколько эффективно устройство преобразует ток — чем выше КПД, тем меньше энергии теряется. Низкий КПД ведёт к увеличению потерь и снижению общей производительности системы, поэтому выбор инвертора с подходящей мощностью и высоким КПД напрямую влияет на стабильность и экономичность работы.
Как происходит подключение солнечного инвертора к панели и к домашней электросети?
Сначала солнечные панели соединяются между собой в нужной конфигурации (последовательно или параллельно) и подключаются к входу инвертора. Выход инвертора соединяется с домашней электросетью через защитное оборудование — автоматические выключатели и устройства защиты от перенапряжений. В случае сетевых систем инвертор синхронизирует частоту и фазу с сетью, обеспечивая плавное включение и безопасную работу.
Какие дополнительные функции могут быть у современных солнечных инверторов?
Современные инверторы часто оснащены системами мониторинга, позволяющими отслеживать производительность и техническое состояние в реальном времени через мобильные приложения или веб-интерфейс. Некоторые модели поддерживают управление нагрузкой, имеют встроенные средства защиты от коротких замыканий, перегрузок и перегрева. Также встречаются инверторы с возможностью интеграции с аккумуляторными системами для хранения энергии и управлением распределением электроэнергии между сетью, аккумуляторами и потребителями.
Что такое солнечный инвертор и какую роль он играет в системе солнечной электроснабжения?
Солнечный инвертор — это устройство, преобразующее постоянный ток, вырабатываемый солнечными панелями, в переменный ток, который подходит для бытовой электросети. Он служит связующим звеном между солнечными модулями и домашними приборами или общей сетью. Без инвертора энергия, полученная от солнечных панелей, была бы непригодна для большинства электрических устройств, так как они работают от переменного тока. Кроме того, инвертор контролирует напряжение и ток, обеспечивает защиту системы от перегрузок и коротких замыканий, а также может оптимизировать работу панелей для повышения общей выработки электроэнергии.
