При выборе кабеля для прокладки электросети в доме часто рассматриваются два варианта: ПВС и ВВГ. Оба типа проводов используются для низковольтных сетей 220–380 В, но различаются по конструкции, условиям эксплуатации и допустимым нагрузкам. Понимание этих различий позволяет избежать ошибок при монтаже и обеспечить надежную работу электрической системы на годы вперед.

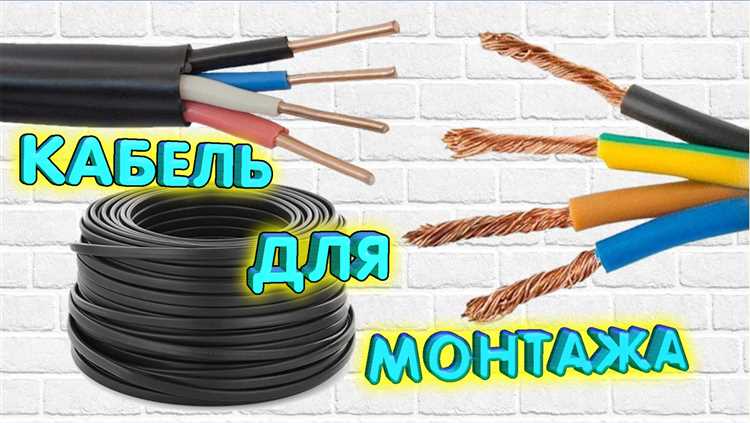

Провод ПВС представляет собой многожильный гибкий кабель с двойной изоляцией из ПВХ. Его конструкция рассчитана на подвижное соединение бытовых приборов, удлинителей и временных подключений. За счет мягкости жил его легко прокладывать в труднодоступных местах, но изоляция чувствительна к перегреву и механическим повреждениям. Диапазон сечений – от 0,75 до 16 мм². Допустимый ток – до 25 А (в зависимости от сечения).

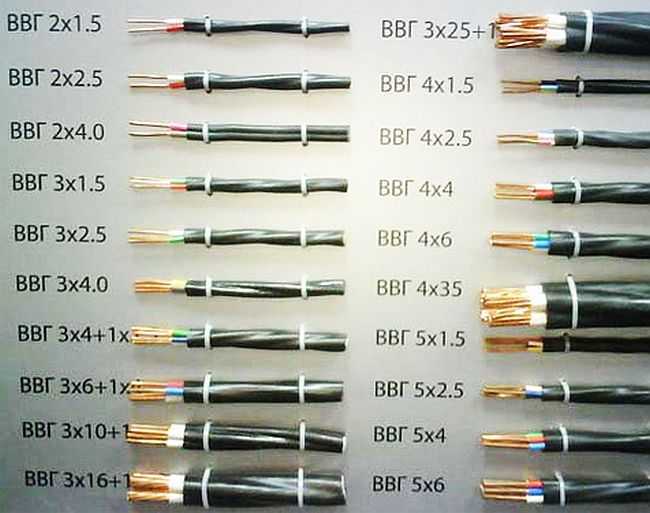

Кабель ВВГ – жесткий, одножильный или многожильный кабель с ПВХ-изоляцией, разработанный для стационарной прокладки. Он устойчив к УФ-излучению, подходит для скрытого и открытого монтажа внутри помещений и допускается к укладке в штробы, гофротрубы и короба. Выпускается в модификациях с дополнительной защитой (например, ВВГнг – не поддерживает горение). Диапазон токов – до 63 А при сечении 10 мм² и выше.
Выбор между ПВС и ВВГ зависит от типа прокладки: если требуется жесткий монтаж с долговечностью, предпочтительнее ВВГ; если необходимо гибкое соединение, подвижное подключение – подойдёт ПВС. Нарушение этих правил может привести к ускоренному износу изоляции, перегреву кабеля и даже короткому замыканию.
Подходит ли ПВС для стационарной проводки в квартире
Провод ПВС (провод с виниловой изоляцией, многожильный, гибкий) изначально разработан для подключения бытовой техники, электроинструмента и временных электросетей. Основное его преимущество – высокая гибкость за счёт использования многопроволочных жил, что упрощает монтаж в подвижных соединениях и труднодоступных местах. Однако при использовании ПВС в качестве стационарной проводки возникают существенные ограничения.
ГОСТ 31565-2012 относит ПВС к категории гибких шнуров и кабелей, не предназначенных для стационарной скрытой прокладки в стенах, потолках или полу. Основная причина – повышенный риск разрушения изоляции из-за постоянной вибрации, температуры или усадки штукатурки. Многожильная структура хуже переносит долговременное сжатие и неустойчивость к перегреву по сравнению с однопроволочными жилами, как у ВВГ.
Монтаж ПВС в стационарной электропроводке не допускается в ПУЭ (Правила устройства электроустановок), если речь идёт о скрытом способе прокладки. Исключение может быть сделано только для открытой проводки при условии использования в кабель-каналах и соблюдении всех норм по сечению, защите от механических повреждений и фиксации. Но даже в этом случае приоритет должен отдаваться проводам с однопроволочными жилами, например, ВВГ или ВВГнг.
Кроме того, жилы ПВС сложнее надежно зажать в клеммах и автоматах: в многожильных жилах требуется установка наконечников (НШВИ) для безопасного и корректного подключения. Это увеличивает стоимость и трудоёмкость монтажа.
Если требуется провести проводку внутри стен или распределительных коробок с длительным сроком службы, ПВС не является рекомендуемым выбором. Он не рассчитан на нагрев до 70–90°C в условиях плотной укладки и не имеет такой же стойкости к старению, как ВВГ, рассчитанный на стационарные нагрузки и условия эксплуатации.
Какие ограничения у ВВГ при прокладке в жилых помещениях
Кабель ВВГ не предназначен для частой вибрации и подвижных соединений. Его жила имеет однопроволочную конструкцию, которая со временем может ослабевать при изгибах, что исключает использование в местах с потенциальной подвижностью или при прокладке в гибких трассах.
Оболочка из ПВХ не устойчива к ультрафиолету. Прокладка ВВГ в помещениях с доступом солнечного света (например, на балконах или в местах с окнами без штор) требует дополнительной защиты. В ином случае оболочка быстро стареет и теряет диэлектрические свойства.
Кабель ВВГ имеет сравнительно низкую гибкость, что усложняет его монтаж в узких нишах, поворотах или при скрытой укладке в гофре. При минимальных радиусах изгиба существует риск повреждения изоляции и появления микротрещин.
Невлагостойкость – ещё одно ограничение. ВВГ не рассчитан на использование в помещениях с повышенной влажностью, таких как ванные комнаты, кухни с влажным микроклиматом или подвальные помещения. В таких случаях рекомендуется выбирать модификацию ВВГнг-LS или использовать герметичные кабель-каналы.
Отсутствие экранирования ограничивает применение ВВГ в зонах с повышенным уровнем электромагнитных помех. При прокладке рядом с слаботочными линиями (интернет, сигнализация, домофон) возможно возникновение наводок, особенно при параллельной трассировке на длинных участках.
Чем отличается конструкция жил и изоляции у ПВС и ВВГ

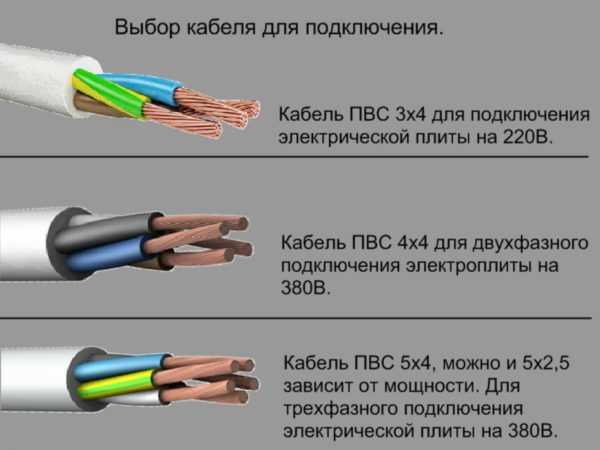

Провод ПВС состоит из большого числа тонких медных проволок, скрученных в гибкую жилу. Это многопроволочная структура, которая обеспечивает высокую гибкость кабеля и позволяет легко укладывать его в ограниченных пространствах и на подвижных участках. Изоляция каждой жилы в ПВС выполнена из ПВХ-пластиката, обладающего эластичностью, но с ограниченной термостойкостью (до +70 °C).
ВВГ имеет однопроволочные или многопроволочные жилы, но даже в случае многопроволочной версии используется значительно меньше проволок, чем в ПВС. Это делает ВВГ менее гибким и более устойчивым к деформациям. Изоляция у ВВГ выполнена из ПВХ, но с более жёсткой структурой. Кроме того, кабель дополнительно заключён в внешнюю оболочку, также из ПВХ, с повышенной механической прочностью и термостойкостью до +90 °C.
Жилы ПВС идентифицируются по цветной изоляции и не имеют разделительных слоёв между собой. В отличие от этого, в конструкции ВВГ часто используется наполнитель, придающий жёсткость и облегчающий монтаж в распределительных коробках. Также оболочка ВВГ не поддерживает горение, особенно в модификациях типа ВВГнг или ВВГнг-LS.
Для скрытой стационарной прокладки в стенах предпочтительнее использовать ВВГ благодаря его прочности, геометрической стабильности и стойкости к внешним воздействиям. ПВС более уместен в местах, где требуется частое перемещение кабеля или установка временных соединений, поскольку его гибкая конструкция не рассчитана на долговременную стационарную нагрузку.
Как влияет гибкость провода на монтаж в распределительных коробках
Гибкость провода напрямую определяет удобство его укладки внутри распределительной коробки, особенно в условиях ограниченного пространства. ПВС, благодаря многопроволочной структуре жил, обладает высокой гибкостью, что позволяет легко формировать изгибы и петельные соединения без риска повреждения изоляции. Это особенно важно при подключении нескольких линий в одной коробке, где каждый сантиметр играет роль.
ВВГ, напротив, имеет жесткие однопроволочные жилы, которые плохо поддаются сгибанию. При монтаже ВВГ в распределительной коробке часто возникают трудности при укладке – провода стремятся распрямиться, оказывая механическое давление на клеммы и контакты. Это увеличивает риск ослабления соединений со временем и усложняет закрытие крышки коробки без лишнего натяжения.
Если необходимо выполнить частую перекоммутацию или предусмотреть запас по длине на случай будущих изменений, предпочтительнее использовать ПВС. Он легко размещается в плотной связке, позволяет создавать аккуратные скрутки и не требует избыточного усилия при вводе в коробку через уплотнительные вводы или гофру.
Однако стоит учитывать, что при использовании гибких проводов, таких как ПВС, необходимо применять наконечники под винтовые клеммы, чтобы обеспечить надежный контакт. ВВГ можно подключать напрямую, но это не компенсирует его недостатки в работе с ограниченным пространством.
Таким образом, при монтаже электропроводки в квартирах, где число распределительных коробок значительно и внутренняя компоновка сложная, использование более гибкого ПВС заметно упрощает укладку, повышает качество соединений и снижает риск повреждений изоляции в процессе работы.
Сравнение пожарной безопасности ПВС и ВВГ в быту
Кабель ВВГ обладает более высокой пожарной устойчивостью по сравнению с ПВС. Он производится с поливинилхлоридной изоляцией и оболочкой, устойчивыми к распространению горения. Варианты с маркировкой нг (например, ВВГнг или ВВГнг-LS) дополнительно не поддерживают горение при одиночной и групповой прокладке и обладают пониженным дымовыделением.
ПВС – это гибкий провод с многопроволочными жилами, также покрытыми ПВХ-изоляцией. Однако ПВС не предназначен для стационарного монтажа и не имеет исполнения с пониженным дымо- и газовыделением. При перегреве или коротком замыкании ПВС быстрее теряет механическую прочность из-за более тонкой изоляции и может усилить горение за счёт большей площади контакта с воздухом.
Для скрытой проводки в деревянных конструкциях или местах с ограниченной вентиляцией предпочтителен ВВГнг-LS, так как он выделяет меньше токсичных продуктов при термическом разложении. Использование ПВС в таких условиях повышает риск возгорания и затрудняет эвакуацию в случае пожара.
Рекомендация: для постоянной проводки внутри помещений, особенно при прокладке в штробах, коробах и распределительных щитах, безопаснее использовать ВВГ с индексом нг или нг-LS. ПВС допустим лишь во временных соединениях и для подключения бытовых приборов, где гибкость важнее устойчивости к огню.
Когда можно использовать ПВС вместо ВВГ по нормативам
ПВС допускается применять в стационарных и переносных электрических цепях, если выполняются условия, предусмотренные нормативными документами, такими как ПУЭ и ГОСТы. Основные случаи замены ВВГ на ПВС в домашних условиях:

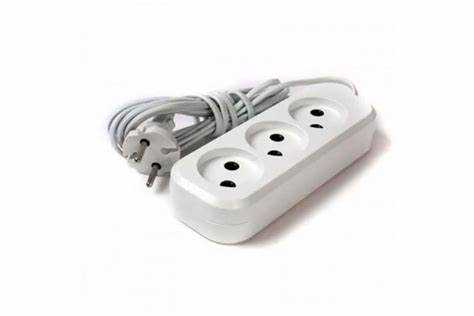

- Монтаж подвижных или мобильных электроприборов (например, удлинители, электроинструменты), где требуется высокая гибкость провода.
- Подключение к электропитанию бытовых приборов и оборудования с небольшой мощностью, до 3,5 кВт, при отсутствии необходимости стационарной прокладки.
- Временное электроснабжение строительных площадок, выставок и бытовых помещений, где предусмотрена возможность частого перемещения и перестановки проводов.
- Прокладка внутри кабель-каналов и гофротруб, при условии, что провод не подвергается механическим воздействиям, превышающим допустимые для ПВС.
ПВС не рекомендуется применять для стационарной скрытой проводки в стенах или под штукатуркой, поскольку гибкая жила и резиновая изоляция со временем могут деформироваться и нарушить электрическую безопасность.
Согласно требованиям ГОСТ 7399-97 и ПУЭ, ПВС можно использовать при следующих условиях:
- Напряжение до 380 В (трёхфазная сеть) и частота 50 Гц.
- Рабочая температура окружающей среды от -40°С до +40°С.
- Отсутствие постоянного механического воздействия или перегибов в месте прокладки.
- Монтаж с обеспечением защиты от влаги и агрессивных сред при использовании проводов с соответствующей маркировкой.
В случаях, когда провод используется в условиях, требующих жесткой фиксации и долговременной эксплуатации без перемещений, предпочтителен ВВГ, так как он устойчив к воздействию тепла, механики и не теряет форму. При использовании ПВС необходимо регулярно проверять состояние изоляции и целостность жил.
Вопрос-ответ:
В чем основные конструктивные отличия между проводами ПВС и ВВГ?
Провод ПВС состоит из нескольких тонких медных жил, скрученных вместе и покрытых гибкой резиновой или ПВХ изоляцией, что придает ему высокую гибкость. ВВГ — это жесткий кабель с цельными медными жилами, покрытыми плотной поливинилхлоридной изоляцией и оболочкой. Благодаря разной конструкции, ПВС удобен для подвижных подключений, а ВВГ — для стационарной прокладки.
Можно ли использовать провод ПВС для стационарной проводки в квартире?
ПВС допускается применять в стационарной проводке при условии, что он имеет соответствующую маркировку и соответствует нормативам. Однако из-за своей гибкости и более тонкой изоляции он чаще используется для переносных приборов и подключений с возможностью перемещения. Для стационарной прокладки обычно предпочтительнее ВВГ, так как он более устойчив к механическим воздействиям и температурным нагрузкам.
Как отличается безопасность при использовании ПВС и ВВГ в домашних условиях?
ВВГ обладает более плотной оболочкой и лучше защищен от механических повреждений, что снижает риск короткого замыкания и возгорания при стационарной установке. ПВС менее защищен от внешних факторов, но имеет хорошую изоляцию и гибкость, что позволяет использовать его для приборов с подвижными частями. Важно учитывать область применения и условия эксплуатации, чтобы выбрать провод с необходимой степенью защиты.
В каких случаях предпочтительнее выбрать ПВС вместо ВВГ при монтаже?
ПВС стоит выбрать для подключения бытовых электроприборов, которые требуют гибкости провода — например, для удлинителей, электроинструмента или светильников с подвижными элементами. Также он удобен при необходимости часто менять расположение устройств. ВВГ лучше подходит для постоянной скрытой проводки внутри стен и под потолком, где гибкость не критична.
Как влияет гибкость провода ПВС на удобство монтажа в распределительных коробках по сравнению с ВВГ?
Гибкость ПВС позволяет легче формировать плотные скрутки и укладывать проводку в ограниченном пространстве распределительных коробок. Это сокращает время монтажа и снижает риск повреждения жил при изгибах. ВВГ из-за жесткости сложнее укладывать в компактных местах, что требует больше аккуратности и может увеличить объем коробок.
В каких случаях провод ПВС предпочтительнее ВВГ для домашней электропроводки?
Провод ПВС подходит для ситуаций, где требуется высокая гибкость и подвижность кабеля. Например, при подключении переносных бытовых приборов, удлинителей или светильников с частыми изменениями расположения. Его конструкция из множества тонких жил позволяет легко гнуться и снижает риск повреждения при частых изгибах. В отличие от ВВГ, который более жесткий и предназначен для стационарной прокладки, ПВС не рекомендуется использовать в скрытых монтажах или там, где провод находится под постоянной механической нагрузкой без возможности замены. Если монтаж предполагает прокладку в трубах или коробах с минимальными изгибами и постоянное положение, лучше выбрать ВВГ — он долговечнее и устойчив к внешним воздействиям.
