Трансформаторная подстанция 10 кВ представляет собой ключевое звено в системе электроснабжения, обеспечивая преобразование напряжения с уровня 10 000 вольт до уровня, пригодного для конечного потребителя. Она подключается к распределительной сети среднего напряжения и выполняет функцию понижения напряжения до 0,4 кВ, что позволяет питать жилые здания, промышленные предприятия и социальную инфраструктуру.
Основные компоненты ТП 10 кВ включают силовой трансформатор, высоковольтное распределительное устройство (ВРУ), низковольтное распределительное устройство (НРУ), системы автоматизации и защиты. В зависимости от исполнения подстанция может быть комплектной (КТП), мачтовой, блочной или модульной. Конкретный тип выбирается в зависимости от условий эксплуатации: плотности застройки, мощности нагрузки, требований к резервированию и уровню надежности.
Выбор трансформатора и схемы подключения напрямую влияет на эффективность всей системы. При проектировании важно учитывать расчетную нагрузку, возможности дальнейшего расширения и допустимые потери в сети. Рекомендуется предусматривать двухтрансформаторные схемы в случае критически важных объектов, что позволяет обеспечить бесперебойное питание при выходе одного из трансформаторов из строя.
Наличие ТП 10 кВ в электросетевой инфраструктуре позволяет существенно снизить потери при передаче энергии, повысить управляемость системы и обеспечить равномерное распределение нагрузок. Без правильно спроектированной и установленной подстанции невозможно организовать стабильное и безопасное электроснабжение на уровне потребителя.
Назначение трансформаторной подстанции 10 кВ в распределительной сети
Трансформаторная подстанция 10 кВ служит промежуточным звеном между высоковольтной сетью и конечными потребителями электроэнергии. Её основная функция – понижение напряжения с уровня 10 кВ до 0,4 кВ для питания жилых домов, промышленных объектов, учреждений и инфраструктуры.
Подстанции данного типа обеспечивают равномерное распределение нагрузки по участкам сети, предотвращают перегрузки и локализуют возможные повреждения. Благодаря секционированию и установке защиты по току и напряжению, они снижают риск обесточивания крупных зон при авариях.
В распределительной сети 10 кВ подстанции также выполняют коммутационные задачи: они позволяют оперативно включать и отключать участки кабельных линий для проведения ремонта или переключений. Это реализуется через комплектные распределительные устройства (КРУ) и вакуумные выключатели.
Современные ТП оборудуются средствами дистанционного мониторинга, что упрощает управление сетью и позволяет выявлять неравномерность фазных токов, утечки и другие отклонения. Такие решения повышают эффективность эксплуатации и минимизируют простои.
Для промышленных объектов подстанции 10 кВ подбираются с учётом специфики технологической нагрузки. Например, при высоком пусковом токе двигателей предусматриваются трансформаторы с усиленной изоляцией и регулировкой напряжения под нагрузкой.
Основные компоненты ТП 10 кВ и их функции

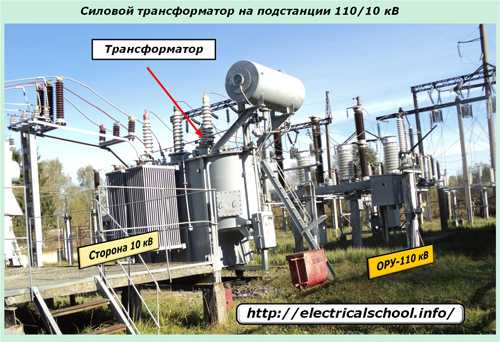

Силовой трансформатор – ключевой элемент трансформаторной подстанции 10 кВ. Он понижает напряжение с 10 кВ до уровня, пригодного для потребителей (чаще всего 0,4 кВ). В ТП устанавливаются трансформаторы мощностью от 250 до 2500 кВА в зависимости от нагрузки. Для снижения потерь выбираются трансформаторы с малым холостым током и высоким КПД.
Высоковольтное распределительное устройство (ВРУ) на 10 кВ включает в себя ячейки с вакуумными выключателями, разъединителями, ограничителями перенапряжений и трансформаторами тока. Оно обеспечивает ввод, защиту и распределение электроэнергии по трансформаторам, а также защиту от коротких замыканий и перегрузок.

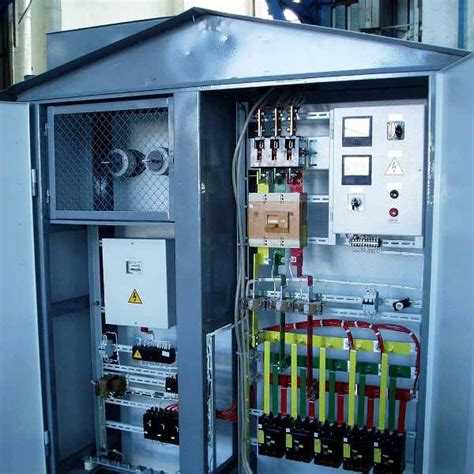

Низковольтное распределительное устройство (НРУ) предназначено для распределения напряжения 0,4 кВ по отходящим линиям. Состоит из автоматических выключателей, шинных сборок, токовых трансформаторов и устройств АВР. Обеспечивает селективную защиту, измерение и возможность удалённого управления.
Трансформаторы напряжения и тока используются для питания измерительных цепей и защиты. Они обеспечивают точную передачу параметров в устройства РЗА и счётчики, а также гальваническую развязку от высоковольтной сети.
Релейная защита и автоматика (РЗА) контролирует состояние сети, отключает повреждённые участки при авариях и обеспечивает восстановление питания. В современных ТП применяются цифровые терминалы, объединённые в системы с возможностью дистанционного мониторинга.
Система заземления формируется по схеме TN или IT, в зависимости от требований потребителя и категории надёжности. Важна корректная прокладка заземляющего контура и применение электродов с низким переходным сопротивлением.
Кабельные вводы обеспечивают подключение питающих и отходящих линий. В ТП используются бронированные кабели с медной или алюминиевой жилой. Особое внимание уделяется качеству муфт и герметизации вводов для предотвращения влаги и разрядов.
Принцип понижения напряжения с 10 кВ до потребительского уровня
Понижение напряжения с 10 кВ до уровня, пригодного для бытового и промышленного потребления (чаще всего 0,4 кВ), осуществляется с помощью силовых трансформаторов, установленных в трансформаторных подстанциях (ТП).
Основу процесса составляет электромагнитная индукция. В трансформаторе первичная обмотка подключается к линии 10 кВ, а вторичная – к распределительной сети низкого напряжения. Передача энергии между обмотками происходит без механического контакта – за счёт переменного магнитного поля в магнитопроводе.
- Типовое соотношение витков: около 25:1 (для понижения с 10 кВ до 0,4 кВ).
- Материал магнитопровода: электротехническая сталь с низкими потерями.
- КПД трансформаторов: выше 98% при номинальной нагрузке.
Для исключения перегрузок и повышения стабильности напряжения применяются автоматы защиты, устройства компенсации реактивной мощности и системы регулировки под нагрузкой (если трансформатор оснащён РПН).

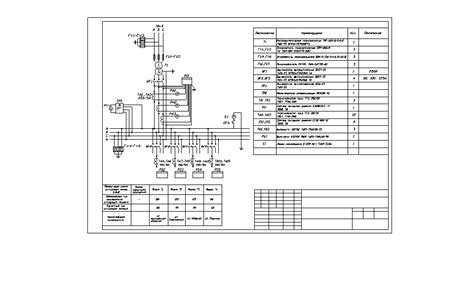

- Вход 10 кВ подаётся на распределительное устройство высокого напряжения (РУ-10 кВ).
- Через вводные ячейки энергия поступает на первичную обмотку трансформатора.
- На выходе вторичной обмотки формируется напряжение 0,4 кВ.
- Сигнал распределяется по отходящим линиям РУ-0,4 кВ к конечным потребителям.
При проектировании учитываются допустимые токовые нагрузки, расстояния до потребителей, потери в линиях и резервирование на случай отказа оборудования.
Размещение ТП 10 кВ: нормы, требования и типовые решения
Трансформаторные подстанции 10 кВ размещаются с учетом требований ПУЭ, СП 256.1325800.2016 и других нормативных документов. При установке в черте населённых пунктов минимальное расстояние от ТП до жилых зданий составляет 10 метров для наружных подстанций и 5 метров – для встроенных в нежилые помещения. В условиях плотной застройки возможно уменьшение расстояния при наличии противопожарных перегородок и выполнении дополнительных мер защиты.
Не допускается размещение ТП под окнами жилых помещений. Подстанции не должны блокироваться с помещениями категории А и Б по взрывопожарной опасности. Обязателен свободный доступ к дверям КТП или РП, ширина прохода – не менее 1,2 метра.
ТП устанавливаются на площадках, обеспечивающих устойчивость оборудования, отведение поверхностных вод и отсутствие затопления. Уровень шума на границе жилой застройки не должен превышать 55 дБ в дневное и 45 дБ в ночное время. При необходимости применяются звукоизолирующие кожухи и экранирующие перегородки.
Типовые решения включают комплектные трансформаторные подстанции (КТП) столбового и мачтового типа для сельской местности, а также киосковые и модульные подстанции для городской среды. Встроенные ТП применяются в общественных и промышленных зданиях при соблюдении конструктивных ограничений: отдельный вход, наличие пожарных отсеков, вентиляции и заземления.
Электромагнитная совместимость учитывается при проектировании: минимальное расстояние до линий связи – 2 метра, до заземлённых конструкций – 1 метр. При параллельной прокладке с теплотрассами необходим тепловой разрыв не менее 0,5 метра.

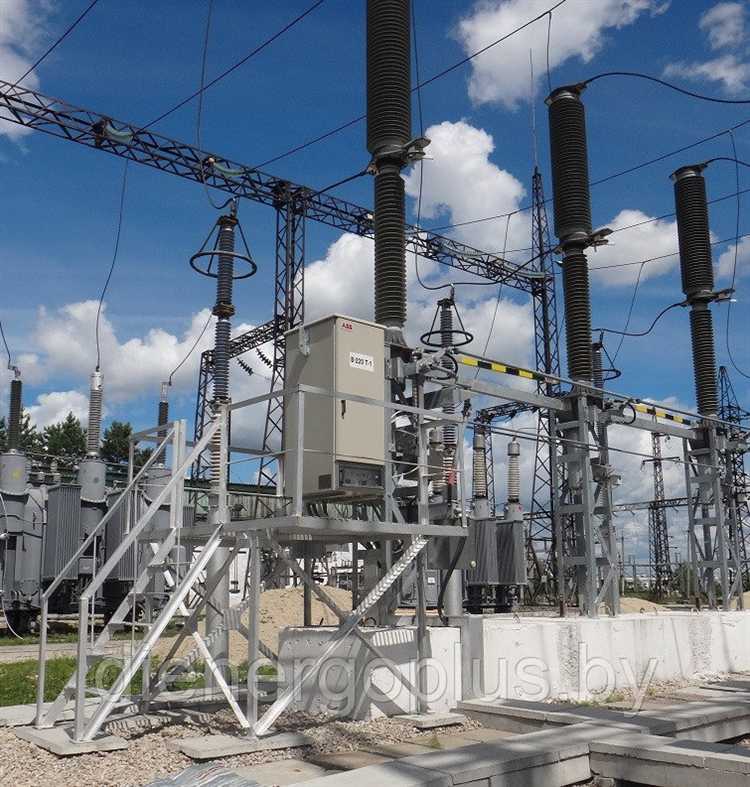

Классификация ТП 10 кВ по способу исполнения и установке
Трансформаторные подстанции 10 кВ классифицируются по способу исполнения на комплектные трансформаторные подстанции (КТП) и распределительные устройства (РУ), включаемые в состав зданий. КТП, в свою очередь, бывают в блочном, мачтовом, киосковом и контейнерном исполнении.
Блочные КТП состоят из отдельных функциональных блоков: высоковольтного ввода, трансформаторного отсека и низковольтного распределительного устройства. Устанавливаются на фундаментах, предназначены для обслуживания мощных нагрузок, часто используются в промышленных зонах и крупных распределительных узлах.
Мачтовые КТП закрепляются на железобетонной опоре и применяются в сетях сельской местности с невысокой нагрузкой. Их преимуществом является минимальный объем строительных работ. Однако ограничение по мощности (до 400 кВА) делает их малопригодными для промышленных объектов.

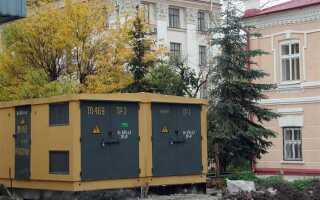

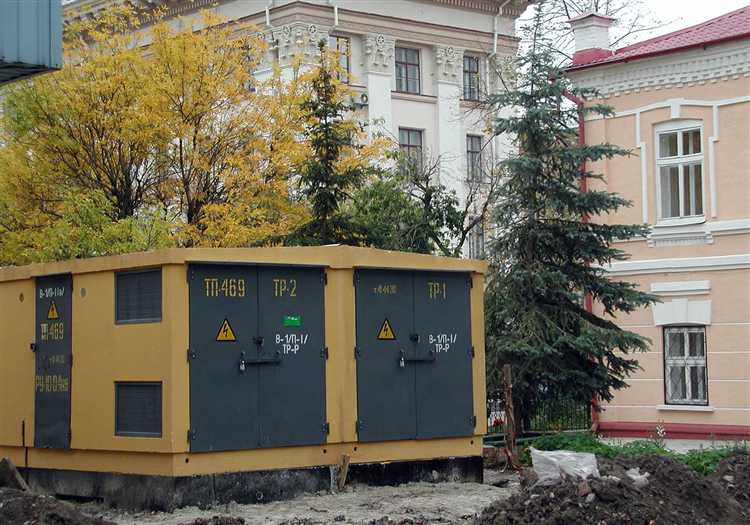

Киосковые подстанции представляют собой металлический или бетонный корпус, внутри которого размещено всё оборудование. Они подходят для установки в черте населённых пунктов, отличаются повышенной антивандальной защитой и доступом для обслуживания через дверные проемы.
Контейнерные КТП – это мобильные установки, полностью собранные и протестированные на заводе. Они поставляются в готовом виде, что сокращает сроки монтажа. Применяются при необходимости быстрого ввода в эксплуатацию, в том числе на временных строительных площадках или в условиях крайнего Севера.
По способу установки КТП делятся на наружные и внутренние. Наружные подстанции монтируются на открытых площадках и требуют защиты от атмосферных воздействий. Внутренние подстанции размещаются внутри зданий, чаще всего в специально оборудованных электрощитовых, и используются в многоэтажных жилых и общественных зданиях.
Выбор типа исполнения зависит от мощности нагрузки, условий эксплуатации, доступности площадки и требований к срокам ввода. При проектировании важно учитывать климатические условия, особенности грунта и возможность обеспечения свободного доступа для обслуживания.
Особенности эксплуатации и технического обслуживания ТП 10 кВ
Эксплуатация трансформаторной подстанции (ТП) 10 кВ требует регулярного контроля состояния оборудования и оперативного устранения выявленных дефектов. Контроль проводится не реже одного раза в месяц и включает проверку работоспособности выключателей нагрузки, предохранителей и устройств защиты.
Техническое обслуживание направлено на поддержание изоляции трансформаторов, элементов коммутационной аппаратуры и кабельных линий. Особое внимание уделяется измерению сопротивления изоляции, которая должна превышать 1 МОм для оборудования 10 кВ. Пониженное значение свидетельствует о необходимости срочного ремонта или замены компонентов.
Периодическая диагностика трансформаторов проводится с использованием тепловизионного контроля и анализа частотных составляющих электрического сигнала. Это позволяет выявить перегревы и внутренние повреждения, способные привести к авариям.
Обслуживание коммутационной аппаратуры включает смазку подвижных контактов и проверку механизма отключения срабатывания. Нарушение нормальной работы приводит к снижению надежности защиты и возможному выходу из строя оборудования.
Важным элементом технического обслуживания является очистка и осмотр воздушных изоляционных частей от пыли и загрязнений, так как они могут стать причиной пробоев и коротких замыканий. Рекомендуется проводить такие работы в сухую погоду не реже двух раз в год.
Документирование всех процедур и результатов проверки обязательно. Анализ данных позволяет своевременно выявлять тенденции износа и планировать профилактические мероприятия, минимизируя риски внеплановых простоев и аварий.
Когда требуется установка новой ТП 10 кВ при подключении к электросети
Установка новой трансформаторной подстанции 10 кВ необходима при увеличении нагрузки, превышающей возможности существующих сетей. Это происходит при строительстве новых жилых комплексов, промышленных предприятий или инфраструктурных объектов с мощностью свыше 1000 кВА.
Если расстояние от ближайшей действующей ТП до точки подключения превышает 500 метров, целесообразно устанавливать собственную подстанцию для снижения потерь электроэнергии и обеспечения стабильного напряжения.
При отсутствии в районе распределительной сети 10 кВ или при ограниченной пропускной способности линий установка новой ТП обеспечивает необходимый уровень надежности и безопасности электроснабжения.
Также установка требуется при смене типа нагрузки – например, с бытовой на промышленную – что требует другого распределения и регулирования электрической мощности.
Проектирование и монтаж новой ТП 10 кВ проводится с учетом норм ПУЭ и требований местных энергетических компаний. Важно провести расчёт нагрузок, выбрать подходящее оборудование и обеспечить защиту от перегрузок и коротких замыканий.
Вопрос-ответ:
Что такое ТП 10 кВ и в чем её назначение?
ТП 10 кВ — это трансформаторная подстанция, которая преобразует напряжение из высокого уровня (обычно 10 киловольт) в более низкое, подходящее для использования в жилых домах, предприятиях и других объектах. Она играет роль связующего звена между линиями электропередачи высокого напряжения и конечными потребителями, обеспечивая надежное и безопасное электроснабжение.
Почему именно 10 кВ используется для линий электропередачи к таким подстанциям?
Напряжение 10 киловольт применяется в распределительных сетях, так как позволяет транспортировать электроэнергию на средние расстояния с меньшими потерями и оптимальными показателями безопасности. Это компромисс между очень высоким напряжением, требующим сложного оборудования, и низким, при котором потери при передаче увеличиваются.
Какие основные элементы входят в состав ТП 10 кВ?
В типичную ТП 10 кВ входят силовой трансформатор, панели высоковольтного и низковольтного распределения, аппараты защиты и управления (например, автоматические выключатели и предохранители), а также вспомогательное оборудование — системы заземления, освещения и контроля. Эти компоненты вместе обеспечивают стабильную и безопасную работу подстанции.
Какие задачи решает трансформаторная подстанция 10 кВ в городской электросети?
ТП 10 кВ служит для понижения напряжения до уровня, удобного для конечного потребителя, а также распределяет электроэнергию между различными абонентами. Она обеспечивает защиту от коротких замыканий, перегрузок и поддерживает баланс нагрузки в сети, что помогает сохранять стабильность электроснабжения.
Можно ли использовать ТП 10 кВ для питания небольших промышленных объектов или частных домов?
Да, такие подстанции подходят для питания как небольших промышленных предприятий, так и многоквартирных домов. Для частных домов чаще используют более низкие напряжения на выходе ТП, но сама подстанция 10 кВ является важным звеном, поскольку получает энергию с магистральной линии и обеспечивает дальнейшее распределение по сети.
Что представляет собой ТП 10 кВ и почему она важна в энергосистеме?
ТП 10 кВ — это трансформаторная подстанция, которая понижает напряжение с высоковольтного уровня 10 киловольт до более низкого, пригодного для использования в жилых домах, офисах и предприятиях. Такая подстанция играет роль промежуточного звена между линиями электропередачи и конечными потребителями. Без нее невозможно обеспечить безопасное и стабильное снабжение электроэнергией на уровне потребителей, так как электрические устройства рассчитаны на более низкое напряжение, чем то, которое передается по магистральным линиям.
Какие функции выполняет ТП 10 кВ и как она влияет на качество электроснабжения?
Трансформаторная подстанция на 10 кВ выполняет несколько задач: понижение напряжения до нужного уровня, распределение электроэнергии между различными потребителями, а также защиту сети от перегрузок и коротких замыканий благодаря установленным предохранителям и автоматическим выключателям. Кроме того, она способствует стабильности работы всей электросети, предотвращая скачки напряжения и обеспечивая равномерное распределение нагрузки. Благодаря этому снижается риск повреждения бытовой техники и оборудования на предприятиях, что улучшает общую надежность электроснабжения.
