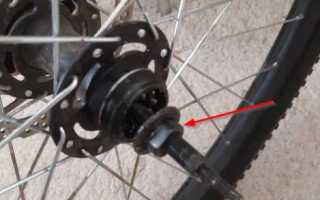

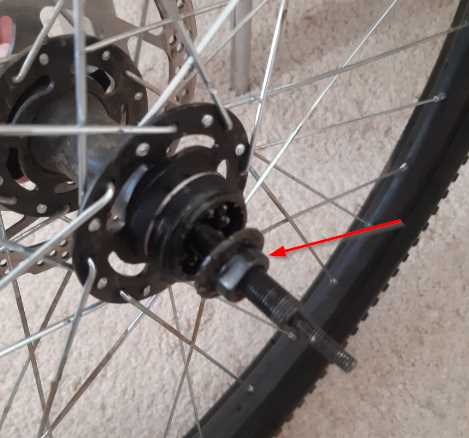

Деформация оси – это один из наиболее частых дефектов, возникающих при эксплуатации велосипедов, особенно в условиях повышенных нагрузок. Нарушение геометрии оси приводит к снижению плавности хода, ухудшению управления и в ряде случаев – к полному выходу из строя узлов втулки. Основные факторы риска – превышение допустимого веса, неправильная затяжка компонентов втулки и использование неподходящих материалов.
Наиболее уязвимыми являются задние оси велосипедов с резьбовым креплением звезд или эксцентриковыми зажимами. При резком старте, агрессивной езде или при длительных спусках с нагрузкой на багажник, изгибающий момент на ось возрастает в разы. Часто проблема усугубляется неравномерным распределением нагрузки на конуса и подшипники, особенно если втулка долгое время не обслуживалась.
Ряд моделей оснащаются осями из мягкой стали, не рассчитанной на интенсивную эксплуатацию. Применение полых осей или осей малого диаметра без учета веса райдера значительно увеличивает вероятность деформации. Даже незначительное отклонение от осевой прямолинейности в несколько миллиметров приводит к преждевременному износу подшипников и разболтанности колеса.
Для предотвращения изгиба оси следует регулярно проверять состояние втулок, правильно выбирать компоненты с учетом нагрузки и избегать езды с сильными боковыми ударами. Замена стандартной оси на усиленную, а также установка втулки с промышленными подшипниками могут значительно повысить ресурс конструкции и снизить риск поломки.

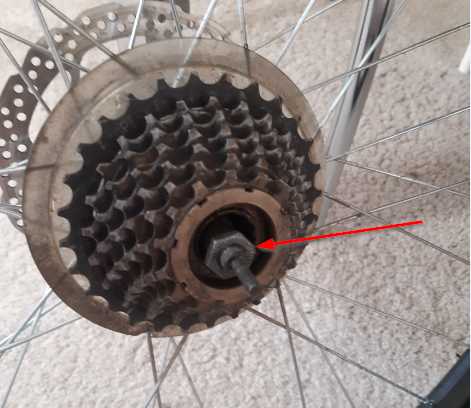

Чем опасна неправильная установка оси в дропаутах
Неправильная посадка оси в дропаутах приводит к значительным точечным нагрузкам, что ускоряет усталостное разрушение металла. Особенно уязвимы алюминиевые рамы, где допуски к зазорам минимальны, а материал не прощает перекосов. В сталевых рамах ось может деформироваться медленнее, но последствия аналогичны.
Смещение оси даже на несколько миллиметров вызывает:
- неравномерное распределение усилий на эксцентрик или гайки;
- завал заднего колеса относительно оси рамы;
- перекос тормозного диска или обода, что увеличивает износ колодок и тормозной поверхности;
- повышенный риск смещения оси во время езды, особенно при агрессивной нагрузке;
- усиленный изгибающий момент на ось при вращении, что приводит к её деформации в районе контактных зон с дропаутами.
Особенно критична ситуация при использовании быстросъёмного зажима (QR), где недостаточно плотное прижатие увеличивает риск проскальзывания оси при нагрузке. На вертикальных дропааутах это может привести к выходу оси из паза и полной потере управления.
Чтобы исключить риски, необходимо:
- проверять полное прилегание оси к поверхности дропаутов перед затяжкой;
- использовать динамометрический ключ для фиксации оси с необходимым усилием (обычно 10–12 Н·м для болтовых соединений);
- не допускать загрязнений и смазки в зоне контакта, которые могут вызвать проскальзывание;
- регулярно осматривать дропауты на предмет деформаций или выработки от смещений оси.
Неправильная установка оси – один из частых факторов преждевременного выхода из строя втулки, оси и даже повреждения заднего пера рамы.
Как нагрузка на заднее колесо влияет на изгиб оси
Наиболее частая причина деформации оси – чрезмерная нагрузка на заднее колесо, особенно в точке контакта с дропаутами. При установке багажника с тяжёлым грузом, катании с пассажиром или агрессивной езде по пересечённой местности, нагрузка на ось значительно возрастает. При этом усилие не распределяется равномерно: максимальный изгибающий момент приходится на участок оси между подшипником и внутренней плоскостью дропаутов.
У старых или недорогих втулок с осью на гайках, особенно при использовании тонкой полой оси (например, M10), риск изгиба выше из-за недостаточной жёсткости. При этом даже незначительный люфт может усиливать нагрузку на один из концов оси, ускоряя появление микротрещин. При повторяющемся изгибе в одном и том же месте ось теряет упругость, что в итоге приводит к поломке.
Если нагрузка на багажник превышает 25–30 кг, необходимо использовать втулки с усиленной осью или перейти на втулки с осью на промышленных подшипниках. Важно также регулярно проверять затяжку гаек, так как ослабленная ось быстрее деформируется из-за микродвижений в дропауте.
Для снижения рисков рекомендуется выбирать втулки с осью не менее 12 мм на велосипедах для туризма и груза. Кроме того, использование симметричных и правильно натянутых спиц уменьшает паразитные боковые нагрузки, дополнительно защищая ось от изгиба.

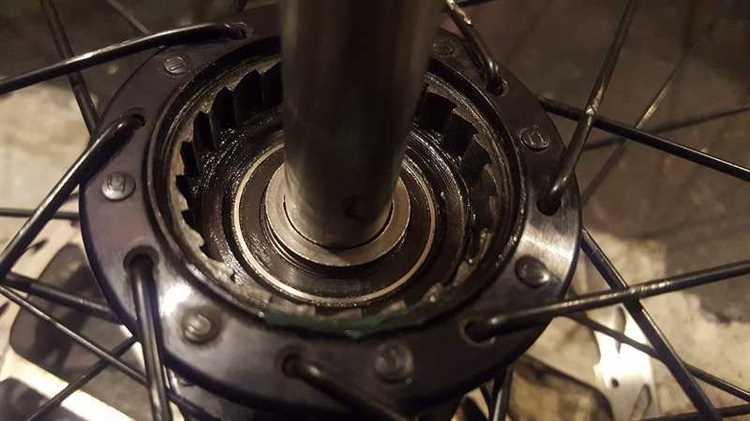

Почему износ подшипников увеличивает риск деформации
При износе подшипников внутренняя геометрия узла теряет точность. Шарики или ролики начинают вращаться с люфтом, создавая неравномерное распределение нагрузок на ось. В таких условиях усилие концентрируется в отдельных точках, что вызывает локальные изгибающие моменты. Особенно это заметно при высоких нагрузках на заднее колесо, где деформация оси может развиваться постепенно, оставаясь незаметной до появления явного люфта или перекоса.
Изношенные дорожки качения теряют гладкость, и ось подвергается ударным нагрузкам при каждом обороте колеса. Эти повторяющиеся удары ускоряют усталостное разрушение металла. Даже незначительное биение в подшипниках на скорости усиливает вибрации, приводящие к микротрещинам в наиболее нагруженных участках оси, особенно ближе к дропаутам.
Если подшипник начинает клинить или вращаться с сопротивлением, нагрузка уже не распределяется по окружности. Ось начинает испытывать постоянное боковое давление. Это состояние критично для втулок, не имеющих дополнительных точек опоры, где ось удерживается только двумя подшипниками на концах.
Регулярная проверка состояния подшипников и своевременная замена изношенных деталей позволяют сохранить стабильную работу втулки и снизить риск деформации оси. Особенно это актуально для велосипедов с нагрузкой на багажник, использованием в горной местности или при высоком весе райдера.

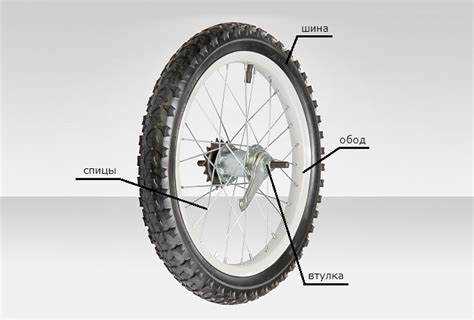

Как выбор втулки влияет на прочность оси
Тип и конструкция втулки напрямую определяют распределение нагрузок на ось. Втулки с узким расположением подшипников создают большую консольную нагрузку на участки оси, выходящие за пределы опор. Это увеличивает вероятность изгиба и усталостного разрушения металла в местах наибольшего напряжения.
Втулки с широким фланцевым расстоянием и максимально разнесёнными подшипниками снижают риск деформации. Такое решение уменьшает изгибающий момент, воздействующий на ось при боковых и вертикальных нагрузках, особенно при агрессивной езде или прыжках. Например, втулки с подшипниками, размещёнными ближе к дропаутам, формируют более жёсткую и устойчивую конструкцию.
Материал и способ крепления подшипников во втулке также важны. Втулки с промышленными подшипниками, установленными в алюминиевом корпусе с прецизионной посадкой, обеспечивают лучшее выравнивание оси. Втулки с чашечно-конусной системой требуют регулярной регулировки – при ослаблении натяжения возрастает люфт, что ведёт к дополнительной нагрузке и ускоренному износу оси.
Следует учитывать также диаметр оси, с которым совместима втулка. Втулки под оси 10 мм менее устойчивы к нагрузкам, чем втулки под 12 мм или 15 мм. Для тяжёлых райдеров и экстремальных дисциплин рекомендуется выбирать втулки, рассчитанные на более массивные оси, с усиленными стенками корпуса и жёсткой геометрией фланцев.
Оптимальный выбор – втулка с широкой посадкой подшипников, промышленной сборкой и совместимостью с осью увеличенного диаметра. Это минимизирует риск деформации при активной эксплуатации и обеспечивает стабильную работу узла в долгосрочной перспективе.
Что происходит с осью при длительном катании с перетянутыми конусами
Перетянутые конусы создают избыточное осевое давление на подшипники, что приводит к нарушению нормального распределения нагрузки. Это вызывает аномальное трение между шариками и дорожками качения, увеличивая сопротивление вращению и ускоряя износ компонентов.
Основные последствия для оси при длительной эксплуатации с перетянутыми конусами:
- Точечная нагрузка на ось: Конусы передают давление напрямую на резьбовые участки оси, вызывая локальные зоны напряжений. Эти зоны становятся очагами микротрещин, особенно в зоне между резьбой и упорной частью оси.
- Разрушение дорожек подшипников: Повышенное давление приводит к вдавливанию шариков в обоймы. Это вызывает образование кратеров и выкрашивание металла, что в дальнейшем создает вибрации

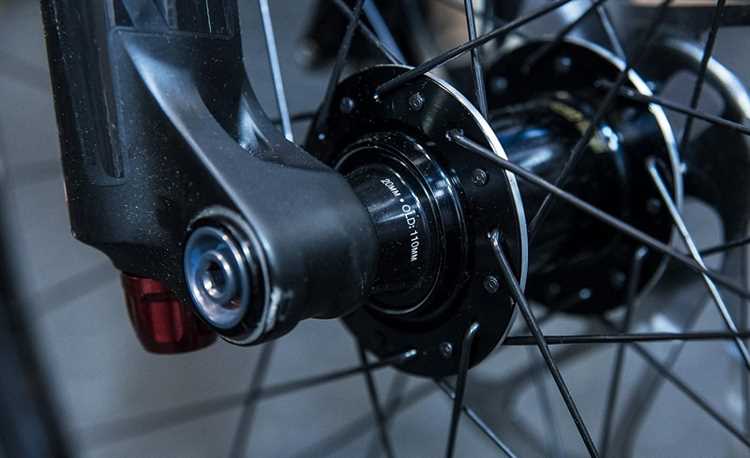

Как тип рамы и её геометрия сказываются на состоянии оси
Тип рамы напрямую влияет на нагрузку, передаваемую на ось втулки. Рамы с короткой базой и агрессивной геометрией создают большую динамическую нагрузку на ось, особенно при прыжках и резких поворотах. Например, даунхилл- и фрирайд-рамы с усиленной конструкцией имеют оси, рассчитанные на высокие нагрузки, в отличие от городских или шоссейных рам, где ось испытывает преимущественно статические нагрузки.
Угол наклона рулевой трубы и длина задних перьев влияют на распределение сил в точке крепления втулки. Более острый угол и короткие задние перья увеличивают изгибающий момент на ось, что повышает риск её деформации при агрессивной езде или нагрузках с боковым смещением.
Геометрия рам с рамными дроп-аутами без дополнительных усилений и нестандартным расположением оси часто приводит к неравномерному распределению нагрузки. В таких случаях даже небольшие удары способны вызвать локальные напряжения и ускорить износ или деформацию оси.
Рекомендуется использовать оси повышенной прочности (например, сдвоенные или с увеличенным диаметром), если рама имеет агрессивную геометрию или предназначена для экстремальных дисциплин. При смене рамы стоит учитывать не только внешний вид и вес, но и совместимость втулки с геометрией, чтобы избежать преждевременного износа оси.
Регулярная проверка крепления оси и состояние подшипников особенно важна для рам с несимметричной геометрией, так как неправильная нагрузка на ось может привести к её искривлению без видимых внешних повреждений.
При чём здесь несоответствие оси и эксцентрика
Несоответствие диаметра оси и внутреннего диаметра эксцентрика приводит к неравномерному распределению нагрузок и повышенному люфту в узле. Если ось тоньше, чем предусмотрено для данного эксцентрика, фиксация становится ненадёжной – ось получает дополнительные боковые усилия при вращении, что увеличивает риск изгиба и деформации.
Слишком плотное сопряжение, когда ось толще, чем внутренний диаметр эксцентрика, вызывает чрезмерные напряжения при затяжке, что может привести к деформации самой оси или повреждению резьбы. Кроме того, при монтаже возникает повышенный риск повреждения корпуса эксцентрика и посадочного места на раме.
Рекомендация: всегда подбирать ось и эксцентрик по совместимости производителя и техническим параметрам, обращая внимание на диаметр и длину оси, а также допустимые допуски. Использование компонентов с точной подгонкой минимизирует люфт и предотвращает перекосы, которые вызывают повышенный износ и деформацию.
При замене оси или эксцентрика следует проверить посадочные места на наличие износа и деформаций. Если посадка оси в эксцентрике стала свободной из-за износа, целесообразно заменить оба элемента, чтобы исключить дополнительное смещение и изгиб оси во время эксплуатации.
Игнорирование несоответствия оси и эксцентрика часто приводит к быстрому выходу из строя не только самой оси, но и подшипников, что в сумме вызывает дорогостоящий ремонт и ухудшение безопасности велосипеда.
Вопрос-ответ:
Почему ось на велосипеде начинает гнуться даже при аккуратной эксплуатации?
Даже при бережном обращении ось может деформироваться из-за конструкции и материала. Тонкие или недостаточно прочные оси особенно подвержены нагрузкам при резких рывках или попадании в выбоины. Кроме того, неправильная установка, несоответствие втулки и эксцентрика или износ подшипников создают дополнительные напряжения, которые со временем вызывают изгиб.
Как влияет неправильная затяжка конусов на состояние оси велосипеда?
При слишком сильной затяжке конусов ось испытывает повышенное давление, что вызывает дополнительный изгиб и микротрещины в металле. Перетянутые конусы ограничивают свободное вращение, увеличивая износ подшипников и повышая нагрузку на ось. Со временем это приводит к деформации и даже поломке, особенно при регулярных нагрузках.
Можно ли предотвратить деформацию оси при помощи выбора определённого типа втулки?
Да, выбор втулки напрямую влияет на прочность оси. Модели с цельной осью из более твёрдых сплавов выдерживают нагрузки лучше и меньше гнутся. Втулки с конструкцией, позволяющей равномерно распределять нагрузку по подшипникам, снижают риск деформации. Однако важно учитывать совместимость оси с рамой и регулярное техническое обслуживание, чтобы избежать дополнительных напряжений.
Как геометрия рамы влияет на вероятность изгиба оси велосипеда?
Геометрия рамы задаёт направление и характер нагрузок на ось. Например, рамы с длинными задними перьями или более жёсткой конструкцией создают дополнительное давление на втулку при езде по неровностям. Если рама не предусматривает правильное положение втулки и эксцентрика, нагрузка распределяется неравномерно, что ускоряет процесс деформации оси. Важно учитывать тип рамы при выборе компонентов и их монтаже.
