Металлический подрозетник обеспечивает прочную и надежную основу для монтажа розетки в стенах из кирпича, бетона или газобетона. Для правильной установки важно учитывать размеры подрозетника и соответствие его глубины толщине стены, чтобы розетка не выступала и не уходила слишком глубоко.
Крепление розетки должно быть выполнено с использованием штатных винтов и фиксирующих элементов, которые идут в комплекте с подрозетником. Недопустимо применять чрезмерное усилие при затяжке винтов, так как это может привести к деформации корпуса и нарушению контакта с электропроводкой.
При монтаже необходимо проверить устойчивость подрозетника внутри монтажного отверстия. Для этого часто используют специальные монтажные клинья или дополнительные крепежные элементы, обеспечивающие жесткое прилегание металлического корпуса к стене и предотвращающие люфт.
Особое внимание уделяется заземлению металлического подрозетника. Все металлические элементы должны быть соединены с защитным проводником согласно требованиям ПУЭ, что гарантирует безопасность эксплуатации и снижает риск поражения электрическим током.
Выбор подходящего металлического подрозетника для розетки
При выборе металлического подрозетника учитывают размер и глубину, соответствующие габаритам устанавливаемой розетки. Для стандартных европейских розеток подходит подрозетник с диаметром монтажного отверстия 68 мм и глубиной от 40 до 50 мм. Если розетка оснащена большими контактными элементами или имеет нестандартную конструкцию, выбирают подрозетник с увеличенной глубиной для свободного размещения без напряжения проводов.
Важно обращать внимание на материал и толщину стенок подрозетника. Оптимальной считается сталь толщиной не менее 0,5 мм, обеспечивающая прочность и надежную защиту от деформаций при монтаже и эксплуатации. Коррозионная стойкость достигается благодаря защитному покрытию, чаще всего оцинковке.
Форма подрозетника должна обеспечивать удобство крепления к стене или монтажной коробке. Подрозетники с монтажными лапками и отверстиями под саморезы позволяют надежно зафиксировать устройство без люфта, что снижает риск смещения розетки при эксплуатации.
Также учитывают наличие дополнительных элементов – например, крепежных защёлок или направляющих, упрощающих выравнивание и установку розетки по уровню. В условиях повышенной влажности и пыли выбирают подрозетники с защитой от проникновения влаги, что увеличивает срок службы электрического соединения.
Подготовка стены и монтажного отверстия под подрозетник
Выбор места установки розетки должен учитывать доступ к электропроводке и удобство эксплуатации. На этапе подготовки стены необходимо убедиться в отсутствии скрытых коммуникаций в зоне сверления – кабелей, труб и металлических конструкций. Для этого применяют детектор проводки и металла с глубиной сканирования не менее 50 мм.
Монтажное отверстие под металлический подрозетник обычно выполняется диаметром 68 мм. Диаметр сверла или коронки должен соответствовать размерам подрозетника, с небольшим запасом до 1-2 мм для свободного размещения. При работе с бетонными и кирпичными стенами используют ударную дрель с коронкой по бетону, для гипсокартонных – обычное сверло или специальные ножи.
Перед сверлением поверхность очищают от пыли и краски, чтобы обеспечить ровный край отверстия. Сверление ведут на глубину не менее 50 мм, чтобы подрозетник полностью вошел в стену и имел надежную опору.
После сверления отверстие проверяют на соответствие подрозетнику. Если нужно, подгоняют размеры при помощи напильника или специального ножа, чтобы подрозетник не имел люфта и плотно прилегал к стене.
В случае кирпичных или бетонных стен рекомендуется дополнительно выровнять и очистить внутреннюю поверхность отверстия от остатков строительного мусора и пыли, чтобы избежать проблем с фиксацией подрозетника и дальнейшим монтажом розетки.
Для крепления подрозетника применяют специальные крепежи или монтажную пену, учитывая плотность материала стены и рекомендации производителя подрозетника. Качественная подготовка монтажного отверстия обеспечивает надежность фиксации и безопасность электропроводки.
Крепление металлического подрозетника в стену: инструменты и методы
Для надежного закрепления металлического подрозетника необходимы перфоратор или ударная дрель с соответствующим сверлом диаметром 6–8 мм. Диаметр сверла выбирается с учетом размера дюбеля, который будет использоваться для крепления.
В качестве крепежа применяют пластиковые дюбели и саморезы длиной не менее 40 мм. При работе с бетонными и кирпичными стенами рекомендуется использовать дюбели с расширяющейся зоной фиксации для максимальной устойчивости.
Перед сверлением следует отметить расположение монтажного отверстия, ориентируясь на глубину подрозетника и расположение электропроводки. Отверстие должно быть строго по центру и на глубину, достаточную для полного входа дюбеля.
После сверления отверстий в стене нужно очистить их от пыли и мусора с помощью строительного пылесоса или продуванием компрессором. Это улучшит сцепление дюбеля с основанием.

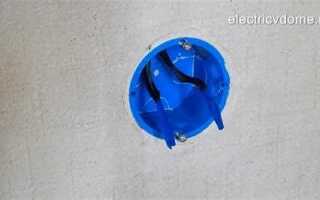

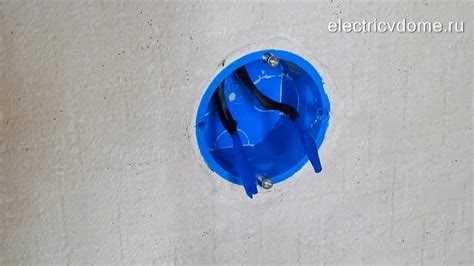

Сам подрозетник устанавливают в монтажное отверстие, фиксируя его с помощью саморезов, вкручиваемых в дюбели. При этом важно контролировать ровность положения по уровню, чтобы обеспечить правильное размещение розетки.

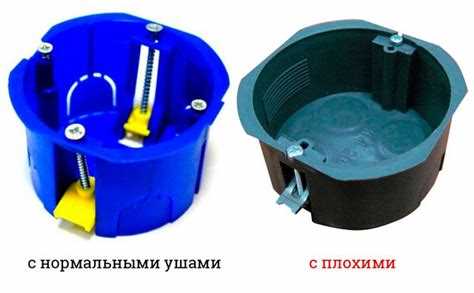

Если подрозетник оснащен прижимными лапками, их регулируют так, чтобы обеспечить плотное прилегание к стене без деформации металла. При необходимости применяют строительный уровень для точной ориентации.
Для гипсокартонных перегородок используют специальные металлические крепежи или распорные элементы, которые фиксируют подрозетник без сверления в несущую стену, что обеспечивает устойчивость и предотвращает повреждения.
Надежное крепление подрозетника исключает люфт и обеспечивает безопасное подключение розетки без риска смещения при эксплуатации.
Установка и фиксация розетки внутри металлического подрозетника
Перед монтажом розетки убедитесь в полном соответствии габаритов корпуса подрозетника и розетки. В металлических подрозетниках ширина монтажного кольца обычно составляет 68–70 мм, высота – около 40 мм. Несоответствие размеров усложнит фиксацию и может привести к повреждению.
Последовательность действий:
- Подготовьте розетку: снимите декоративную рамку, открутите крепёжные винты.
- Подведите электрические провода, обеспечив достаточную длину для подключения без натяжения.
- Подключите провода к клеммам розетки согласно маркировке: фаза (L), ноль (N), заземление (PE). Надёжно затяните винты, исключая люфт.
- Вставьте розетку в металлический подрозетник до упора. При правильном монтаже корпус должен заходить ровно, без перекосов.

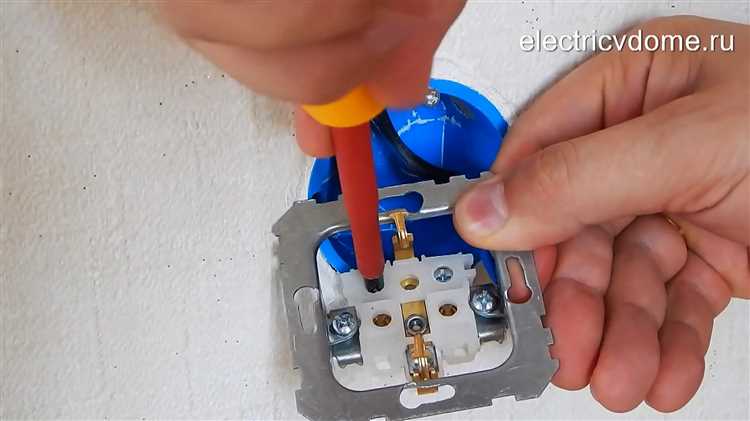

- Зафиксируйте розетку крепёжными винтами, расположенными на корпусе розетки. Обычно это два винта по бокам, которые вкручиваются в соответствующие отверстия подрозетника.
- Проверьте надёжность крепления: розетка не должна шататься или смещаться внутри подрозетника.
Особенности фиксации:
- В металлических подрозетниках крепёжные отверстия чаще всего снабжены резьбой под винты М3 или М4.
- Для предотвращения повреждения резьбы используйте винты с подходящим диаметром и длиной не более 12–15 мм.
- При необходимости применяйте шайбы или специальные фиксаторы, если отверстия слишком крупные или износились.
- Убедитесь, что крепёжные винты не выступают за корпус подрозетника, чтобы избежать контакта с проводкой за стеной.
Дополнительные рекомендации:
- При использовании розеток с заземляющим контактом соблюдайте правильность подключения заземления к металлическому подрозетнику.
- Перед закреплением проверьте, чтобы провода не были пережаты между корпусом розетки и подрозетником.
- Используйте отвертку с магнитным наконечником для удобства и предотвращения выпадения винтов в труднодоступных местах.
Проверка надежности крепления и устранение люфта розетки
После установки розетки в металлическом подрозетнике необходимо проверить отсутствие люфта и надежность фиксации. Для этого аккуратно покачайте корпус розетки в разных направлениях – боковом и фронтальном. Если отмечается движение более 1–2 мм, крепление недостаточно жесткое.
Для устранения люфта первым шагом проверьте затяжку крепежных винтов, фиксирующих розетку к подрозетнику. Используйте отвертку с соответствующим профилем и затяните винты равномерно, избегая чрезмерного усилия, способного повредить пластиковый корпус.
Если винты затянуты, а люфт сохраняется, проверьте положение монтажного кольца или фиксаторов подрозетника. Иногда монтажное кольцо смещается, не обеспечивая плотного прижатия розетки к подрозетнику. В этом случае аккуратно подогните фиксаторы внутрь или замените монтажное кольцо на более подходящее по размеру.
При значительном зазоре между розеткой и подрозетником допустимо использовать тонкие прокладки из изоляционного материала, например, из вспененного полиэтилена, чтобы компенсировать свободное пространство. Прокладки размещают равномерно вокруг корпуса перед окончательной затяжкой винтов.
Важно также проверить ровность установки подрозетника в стене. Неровное крепление подрозетника провоцирует перекос розетки и появление люфта. При необходимости устраните дефекты монтажного отверстия или замените подрозетник.
После выполнения всех регулировок окончательно проверьте фиксацию. Розетка должна быть неподвижной, без зазоров между корпусом и стеной подрозетника. Только в таком состоянии обеспечивается безопасное и долговечное использование электрической точки.
Подключение проводов и обеспечение безопасности монтажа
Перед подключением убедитесь в отсутствии напряжения на линии с помощью индикаторной отвёртки или мультиметра. Сечение проводов должно соответствовать номинальному току розетки и требованиям ПУЭ.
Зачистите жилы проводов на длину 8–10 мм, избегая повреждений и перегрева. При подключении к клеммам подрозетника обеспечьте плотный контакт: провода должны быть надежно зажаты, без выступающих оголённых частей.
Фазный и нулевой провод подключаются согласно маркировке на розетке и схеме электропроводки, заземляющий провод – к отдельной клемме или контакту корпуса, если он предусмотрен. Отсутствие заземления увеличивает риск поражения током.
После подключения проводов проверьте отсутствие короткого замыкания с помощью тестера. В случае использования винтовых клемм подтяните крепежные элементы с моментом 0,4–0,6 Н·м для предотвращения ослабления контакта со временем.
Проводка должна быть уложена внутри подрозетника без натяжения и перегибов, чтобы исключить повреждения изоляции при последующем монтаже розетки. Металлический подрозетник необходимо заземлить через контур заземления здания.
Для дополнительной защиты рекомендуется установка автоматического выключателя с дифференциальным током (УЗО), снижающего риск поражения током при неисправностях.
Перед закреплением розетки в подрозетнике убедитесь, что все соединения прочно зафиксированы, провода не мешают монтажу и не выступают за пределы подрозетника.
После установки выполните проверку правильности подключения и целостности изоляции с помощью специализированных приборов, чтобы гарантировать безопасную эксплуатацию электрической сети.
Вопрос-ответ:
Как правильно выбрать металлический подрозетник для установки розетки?
Выбор металлического подрозетника зависит от толщины стены и типа розетки. Он должен точно соответствовать диаметру монтажного отверстия, чтобы обеспечивать надежную фиксацию. Важно учитывать глубину подрозетника, чтобы внутренняя часть розетки не выступала за плоскость стены. Также обратите внимание на качество материала и наличие защитных покрытий, которые предотвращают коррозию и обеспечивают долговечность конструкции.
Какие инструменты нужны для крепления розетки в металлическом подрозетнике?
Для работы потребуется отвёртка с подходящей насадкой, уровень для проверки горизонтальности установки, плоскогубцы для правильного расположения проводов, а также перфоратор или дрель с коронкой для подготовки отверстия в стене. Иногда полезны пассатижи и изоляционная лента для защиты соединений. Все инструменты должны быть исправны, чтобы обеспечить точность и безопасность монтажа.
Как обеспечить надежное крепление розетки в подрозетнике, чтобы не было люфта?
Для устранения люфта сначала проверьте, чтобы подрозетник плотно сидел в стене, без зазоров. Затем закрепите розетку внутри подрозетника с помощью винтов, обеспечивая равномерное затягивание. Если есть возможность, используйте специальные распорные элементы или прокладки, которые увеличивают жесткость фиксации. После монтажа убедитесь, что розетка не шатается и не смещается при нажатии.
Как правильно подключить провода при установке розетки в металлическом подрозетнике?
Перед подключением отключите питание на щитке. Провода зачистите на необходимую длину, избегая повреждения жилы. Подсоедините провода к соответствующим клеммам розетки: фазу к фазной клемме, ноль к нулевой, а заземление к заземляющей клемме. Контакты должны быть надежно зажаты, чтобы не возникало искр и нагрева. После подключения провода аккуратно уложите внутри подрозетника, чтобы они не мешали креплению розетки.
Какие меры безопасности нужно соблюдать при монтаже розетки в металлическом подрозетнике?
Обязательно отключите электропитание перед началом работ. Используйте инструменты с изолированными ручками. Проверяйте целостность и правильность подключения заземления, чтобы избежать поражения электрическим током. Следите, чтобы металл подрозетника не контактировал с оголёнными проводами. После установки проверьте работу розетки мультиметром и убедитесь, что крепление надежное и безопасное.
Какие инструменты понадобятся для правильного закрепления розетки в металлическом подрозетнике?
Для надежного закрепления розетки в металлическом подрозетнике потребуются: отвертка с подходящими насадками (обычно крестовая и плоская), пассатижи или плоскогубцы, уровень для проверки ровности установки, изолента, а также крепежные винты, которые идут в комплекте с розеткой. Дополнительно может пригодиться тестер для проверки правильности подключения проводов и перфоратор или дрель, если необходимо подготовить отверстие в стене для подрозетника.
