Мини заводы по производству тротуарной плитки ориентированы на малые и средние объемы, позволяя быстро запускать производство с минимальными инвестициями. Средняя производительность таких установок – от 1 до 5 тонн готовой продукции в сутки, что соответствует выпуску до 2000 м² плитки.
Для эффективной работы важно строго соблюдать технологический процесс, который включает подготовку сырья, дозирование компонентов, вибропрессование, выдержку и транспортировку. Ключевой элемент – качество бетонной смеси, для которой необходим точный расчет пропорций цемента, песка, щебня и добавок с учетом влажности и марки цемента.
Важный этап – вибропрессование, обеспечивающее плотность и однородность плитки. Мини заводы оснащаются автоматическими или полуавтоматическими прессами с усилием от 10 до 30 тонн. Режимы прессования и вибрации подбираются в зависимости от типа плитки и состава смеси.
Последующие стадии включают выдержку плитки при температуре 20–25 °C и относительной влажности около 70%, что позволяет набрать прочность в течение 7–14 дней. Организация склада и правильное хранение готовой продукции обеспечивают сохранение качества и удобство отгрузки.
Выбор и подготовка площадки для установки мини завода
Для мини завода по производству тротуарной плитки необходима ровная и устойчивая площадка размером не менее 100 м². Рекомендуется выбирать участок с твердым грунтом (песок, гравий, уплотненная земля), чтобы избежать оседания и деформаций оборудования. Если грунт слабый или глинистый, требуется устройство бетонной или железобетонной плиты толщиной не менее 15 см с армированием для равномерного распределения нагрузки.
Минимальные параметры площадки следует рассчитывать с учетом габаритов основного оборудования, зон обслуживания и складирования сырья и готовой продукции. Например, для типового мини завода с вибропрессом и вибротранспортером требуется не менее 8×12 метров свободного пространства. Расположение должно предусматривать удобный подъезд для грузового транспорта с площадкой для разгрузки и погрузки материалов.
Важный аспект – обеспечение электроснабжения мощностью от 15 кВт, с возможностью подключения к трехфазной сети и установкой стабилизатора напряжения для защиты оборудования. Также учитывается доступ к источнику воды (не менее 1 м³ в сутки) для замеса бетонной смеси и мойки инструментов.
Для подготовки площадки выполняются следующие работы:
- Очистка территории от мусора, растительности и крупных камней.
- Выравнивание поверхности с отклонением не более 2 см на 1 метр.
- Устройство бетонного основания или уплотнение грунта с последующей гидроизоляцией.
- Организация дренажа для отвода атмосферных и технологических вод, чтобы избежать затопления.
Установка временных или постоянных ограждений защищает мини завод от внешних воздействий и повышает безопасность производства. При возможности на площадке выделяют отдельное место для хранения сырья в закрытых контейнерах, что уменьшает пыление и повышает качество продукции.
Технические характеристики и подбор оборудования для производства плитки
Основные параметры оборудования определяются необходимой производительностью, типом плитки и условиями работы мини завода. Важны точность дозировки компонентов, мощность вибрации и возможность регулировки прессования.
Ключевые технические характеристики оборудования:
- Производительность: от 500 до 2000 м² плитки в смену, в зависимости от модели и условий работы.
- Тип привода: электрический (обычно 380 В, 3 фазы) с мощностью от 7 до 15 кВт, что обеспечивает стабильную работу вибрационных прессов.
- Размер форм: стандартные габариты плитки – 300×300 мм, 400×400 мм, 500×500 мм, но оборудование должно иметь возможность быстрой замены матриц для разных форм и толщины (обычно 30-60 мм).
- Вибрация и прессование: регулируемая частота вибрации от 50 до 70 Гц, усилие прессования – до 10 тонн на одну плитку, что гарантирует высокую плотность и прочность изделия.
- Система дозирования смеси: автоматическая с точностью ±1-2%, что снижает отходы и обеспечивает однородность материала.
Подбор оборудования основывается на следующих рекомендациях:
- Определить планируемую дневную или сменную производительность. От этого зависит мощность пресса и скорость работы конвейера.
- Выбирать вибропресс с возможностью регулировки параметров, чтобы адаптироваться к разным смесям и формам плитки.
- Обратить внимание на простоту замены форм и удобство обслуживания, что минимизирует время простоя.
- Проверить наличие автоматизированной системы подачи смеси и удаления готовых изделий для повышения производительности и снижения трудозатрат.
- Учитывать габариты и вес оборудования для размещения на выбранной площадке и организации транспортировки.
Дополнительно полезно предусмотреть систему контроля качества, например, датчики плотности или визуальный осмотр готовых изделий, для своевременной корректировки технологического процесса.
Подготовка и рецептура бетонной смеси для тротуарной плитки
Цемент марки не ниже М400 используют в количестве 300–350 кг на 1 м³ смеси. Песок должен быть чистым, с размером зерен 0,1–2 мм, без примесей органики и глины. Щебень применяется фракцией 5–10 мм, что обеспечивает оптимальную плотность и структуру плитки.
Соотношение цемента, песка и щебня обычно составляет 1:2:3 по массе. Вода добавляется с расчетом водоцементного отношения (В/Ц) 0,4–0,5, чтобы смесь была пластичной, но не чрезмерно жидкой, что улучшает плотность и минимизирует усадочные трещины.
Для улучшения морозостойкости и водонепроницаемости добавляют пластификаторы на основе полиоксиэтиленов в дозировке 0,3–0,5% от массы цемента. Цветная плитка требует использование пигментов на основе оксидов железа, вводимых непосредственно в смесь перед перемешиванием.
Сухие компоненты смешивают до равномерного распределения, затем постепенно вводят воду и добавки, добиваясь однородной консистенции без комков. Важно контролировать температуру смеси – оптимальная для заливки 15–25 °C.
Приготовленную смесь подают на вибропрессующее оборудование не позже 30 минут после замеса, чтобы сохранить работоспособность и качество формования.
Процесс формовки и вибропрессования плитки на мини заводе

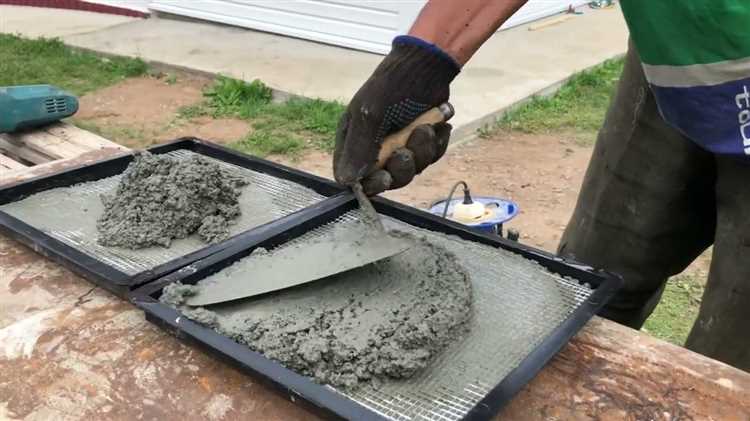

Формовка тротуарной плитки начинается с дозирования и подачи бетонной смеси в пресс-формы. На мини заводах используют вибропрессовое оборудование с формами из стали или полиуретана, что обеспечивает четкость геометрии и высокое качество поверхности изделий.
Вибропрессование происходит за счет одновременного воздействия вибрации и давления. Обычно давление в прессах варьируется от 30 до 80 тонн, а частота вибрации – от 50 до 60 Гц. Это позволяет уплотнить бетон, удалить излишки воздуха и добиться высокой прочности плитки при минимальном водоцементном соотношении.
Важным этапом является контроль времени выдержки под прессом – обычно оно составляет от 10 до 30 секунд в зависимости от марки бетона и типа оборудования. Слишком короткая выдержка приводит к неплотной структуре, слишком длинная – снижает производительность.
После вибропрессования готовая плитка автоматически извлекается из формы и направляется на этап сушки или отверждения. Для стабильного качества рекомендуется использовать автоматизированные линии с механизированной подачей форм и системой контроля давления и вибрации.
Ключевой параметр процесса – равномерность распределения смеси в форме, что достигается точной дозировкой и регулярной проверкой состояния форм. Рекомендуется регулярно проводить техническое обслуживание вибропрессов, чтобы избежать деформаций форм и нарушений технологического процесса.
Сушка и хранение готовой тротуарной плитки перед отгрузкой
После формовки плитка содержит высокую влажность, которая должна быть снижена до 4-6% для достижения прочности и устойчивости к атмосферным воздействиям. Сушка проводится в специально оборудованных помещениях с контролируемой вентиляцией и температурой 20-25°C. Продолжительность естественной сушки составляет от 3 до 7 суток в зависимости от толщины плитки и влажности окружающей среды.
Для ускорения процесса используют камеры с принудительной циркуляцией воздуха и влажностью не выше 70%. В таких условиях сушка занимает 24-48 часов. Важно избегать резких перепадов температуры, чтобы не допустить растрескивания или деформации изделий.

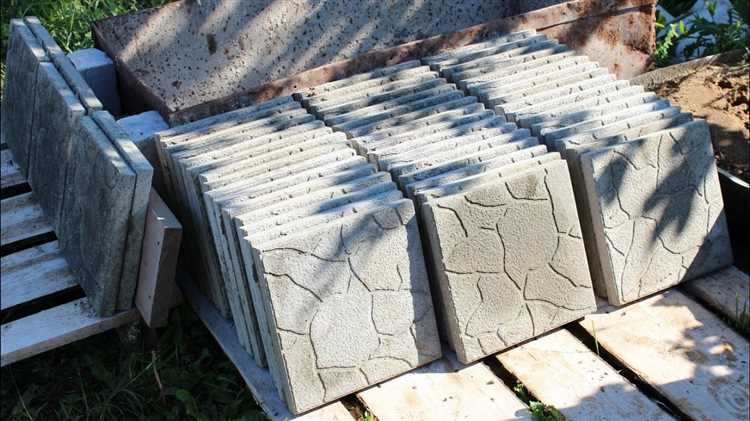

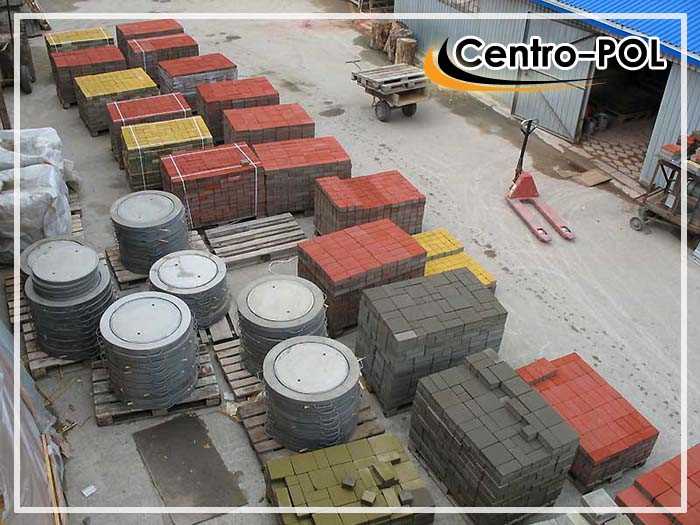

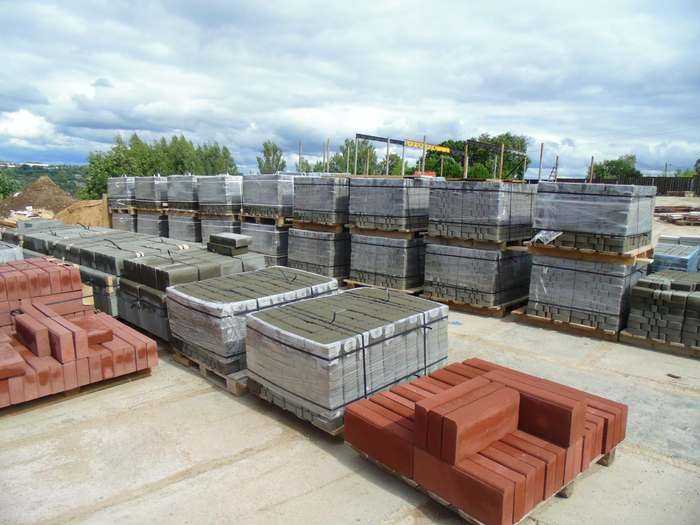

Готовую плитку размещают на деревянных поддонах или специальных стеллажах с зазором для циркуляции воздуха между слоями. Максимальная высота штабеля не должна превышать 1,2 метра, чтобы избежать повреждений нижних рядов под весом верхних.
Хранение проводится в сухом, проветриваемом помещении, защищённом от прямого солнечного света и осадков. Рекомендуемая температура хранения – от +5 до +30°C. Влажность воздуха не должна превышать 75%, иначе возможен возврат влаги и снижение качества плитки.
Перед отгрузкой продукцию проверяют на прочность и визуальные дефекты. При длительном хранении периодически проводят дополнительную проверку состояния плитки, чтобы своевременно выявить повреждения или признаки плесени.
Организация контроля качества и устранение дефектов продукции
Контроль качества на мини заводе по производству тротуарной плитки начинается с входного контроля сырья – проверяется фракция и чистота песка, соответствие цемента по марке и срокам годности. Для каждой партии бетонной смеси фиксируется плотность и однородность.
В процессе формовки необходимо контролировать дозировку и равномерность распределения смеси в формах. Неполное заполнение или переизбыток массы приводит к деформациям и браку. Вибропрессование должно осуществляться под строго заданным давлением и временем – отклонения вызывают трещины или расслоение плитки.
После формовки и сушки проводится визуальный осмотр на предмет сколов, трещин и деформаций. Допустимый порог дефектов устанавливается в пределах 2-3% от партии. Плитка с поверхностными микротрещинами может пройти дополнительную обработку, например, шлифовку или локальный ремонт.
Для контроля геометрии применяют шаблоны и измерительные инструменты: линейки, угольники, толщиномеры. Отклонения по размеру не должны превышать ±2 мм, а по толщине – ±1 мм. Несоответствующая плитка направляется на переработку или утилизацию.
Устранение дефектов начинается с анализа причины: неправильное дозирование компонентов, несоблюдение режима вибропрессования, недостаточная сушка. По результатам анализа корректируют технологические параметры и инструктируют персонал.
Внедрение регулярного мониторинга с использованием журналов и отчетности позволяет выявлять системные проблемы и снижать количество брака с каждым циклом. Контроль качества завершается тестированием на морозостойкость и водопоглощение, соответствие нормам ГОСТ.
Вопрос-ответ:
Какие основные этапы включает процесс производства тротуарной плитки на мини заводе?
Производство тротуарной плитки на мини заводе состоит из нескольких ключевых этапов: подготовка и дозировка сырья (цемент, песок, заполнители, добавки), замес бетонной смеси, формование плитки с помощью вибропрессования, сушка изделий, контроль качества и упаковка. Каждый этап требует соблюдения технологических параметров, чтобы обеспечить прочность и долговечность готовой продукции.
Как выбрать подходящее оборудование для мини завода по производству тротуарной плитки?
Выбор оборудования зависит от объёма производства, доступного бюджета и требований к типу плитки. Основные виды оборудования — вибропресс для формовки, бетонный миксер для замеса смеси, дозаторы компонентов, системы сушки и складирования. Важно учитывать производительность, энергоэффективность, простоту обслуживания и совместимость с используемыми материалами. Также стоит обратить внимание на производителя и наличие сервисной поддержки.
Какие типы дефектов чаще всего встречаются при производстве тротуарной плитки и как их избежать?
Чаще всего встречаются такие дефекты, как трещины, раковины, неравномерная окраска и деформация формы. Причины — несоблюдение пропорций бетонной смеси, недостаточное вибрирование, неправильные режимы сушки или нарушение технологии на этапе прессования. Для снижения брака необходим регулярный контроль параметров смеси, корректная настройка оборудования и проведение инспекции готовой продукции перед отправкой.
Какие особенности рецептуры бетонной смеси влияют на качество тротуарной плитки?
Качество бетонной смеси зависит от правильного соотношения цемента, песка и заполнителей, а также от добавок, улучшающих пластичность и морозостойкость. Важна чистота компонентов и точность дозировки. Для тротуарной плитки обычно применяют цемент марки не ниже М400, кварцевый песок с минимальным содержанием глины, а заполнителями служат гранитный или известняковый щебень мелкой фракции. Добавки могут включать пластификаторы и водоотталкивающие вещества, которые повышают прочность и долговечность изделий.
Как организовать эффективное хранение готовой тротуарной плитки на мини заводе?
Готовую плитку рекомендуется хранить в закрытом, защищённом от атмосферных осадков помещении или под навесом, чтобы избежать намокания и быстрого износа. Плитку укладывают на ровную поверхность, штабелями с прокладками между слоями для предотвращения деформации. Температура и влажность должны поддерживаться в пределах, исключающих резкие перепады, чтобы избежать растрескивания. Важно предусмотреть удобный доступ для погрузки и транспортировки продукции.
Какие основные этапы технологического процесса на мини заводе для производства тротуарной плитки?
Технологический процесс включает несколько последовательных этапов. Сначала происходит подготовка сырья — песка, цемента, щебня и добавок, которые тщательно дозируются и смешиваются. Далее смесь поступает на вибропресс для формовки плитки по заданным параметрам. После формовки изделия отправляют на сушку при контролируемой температуре и влажности, чтобы предотвратить деформацию и растрескивание. После сушки готовая плитка проходит проверку качества, где выявляют дефекты и сортируют продукцию. Заключительный этап — упаковка и хранение перед отгрузкой.
