Мульти сплит система что это

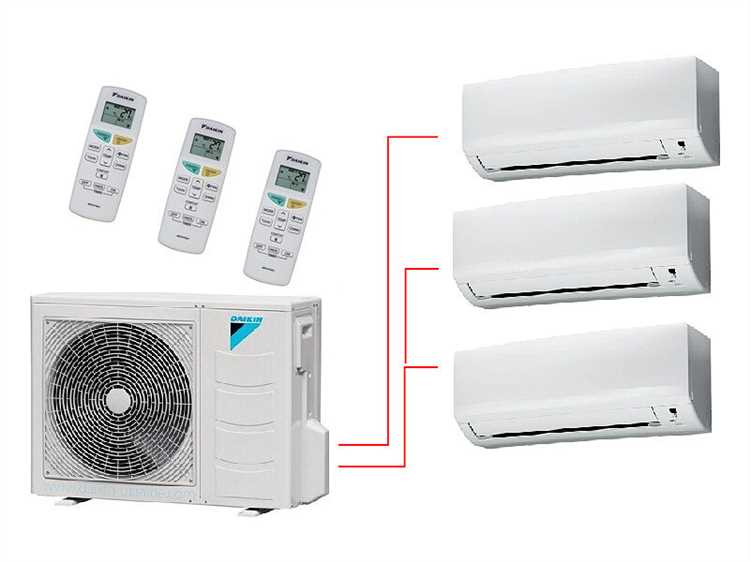

Мульти сплит система – это вид кондиционирования воздуха, который позволяет подключать несколько внутренних блоков к одному наружному. Такая технология обеспечивает эффективное охлаждение или обогрев нескольких помещений при использовании одного компрессора и общего контура хладагента.

Главное преимущество мульти сплит системы – возможность индивидуального управления каждым внутренним блоком, что повышает комфорт и снижает энергозатраты. Количество внутренних блоков обычно варьируется от двух до пяти, что позволяет гибко адаптировать систему под площадь и планировку помещений.

Работа мульти сплит системы основана на циркуляции хладагента через разветвлённый трубопровод. Наружный блок содержит компрессор, конденсатор и вентилятор, а внутренние блоки отвечают за подачу охлаждённого или нагретого воздуха в комнату. Каждый внутренний блок оснащён собственным термостатом и вентилятором, что даёт возможность поддерживать разную температуру в отдельных зонах.

При выборе мульти сплит системы важно учитывать мощность каждого внутреннего блока и общую нагрузку на внешний блок. Перегрузка приводит к снижению эффективности и повышенному износу оборудования. Рекомендуется проводить профессиональный расчёт мощности для оптимальной работы всей системы.

Принцип работы мульти сплит системы

Мульти сплит система состоит из одного наружного блока и нескольких внутренних блоков, которые подключаются к нему по хладагентной магистрали. Наружный блок содержит компрессор, конденсатор и вентилятор, а внутренние блоки оснащены испарителями и вентиляторами для распределения воздуха.

Компрессор сжимает хладагент, повышая его давление и температуру. Затем горячий хладагент поступает в конденсатор, где происходит отвод тепла во внешний воздух. Охлажденный хладагент переходит в распределительный узел и далее направляется к внутренним блокам, где через испаритель происходит его испарение и поглощение тепла из помещения.

Каждый внутренний блок управляется независимо, что позволяет регулировать температуру в разных помещениях без потери эффективности. Управление осуществляется с помощью пультов дистанционного управления или централизованной системы.

В мульти сплит системах применяется несколько типов магистралей: линия высокого и низкого давления. Максимальная длина трассы обычно достигает 25–30 метров, что обеспечивает гибкость монтажа.

Для защиты и повышения надежности в системе используются фильтры, осушители и клапаны регулирования потока хладагента. Современные модели оснащены инверторными компрессорами, позволяющими плавно изменять производительность и снижать энергопотребление.

Правильный расчет мощности наружного блока с учетом количества и характеристик внутренних блоков является ключевым для стабильной работы и оптимального энергопотребления мульти сплит системы.

Особенности конструкции наружного блока мульти сплит системы

Наружный блок мульти сплит системы объединяет компрессор, конденсатор и вентилятор в одном корпусе, способном обслуживать несколько внутренних блоков одновременно.

Компрессор – ключевой элемент, чаще всего применяется инверторный тип, обеспечивающий плавное регулирование мощности и экономию электроэнергии. Он рассчитан на повышенные нагрузки из-за работы с несколькими внутренними блоками.

Конденсатор увеличенного размера и повышенной эффективности охлаждения поддерживает стабильную работу при распределении тепла между всеми подключёнными комнатами. Для улучшения теплообмена используются алюминиевые ребра с гидрофильным покрытием, снижающим образование наледи.

Вентилятор наружного блока имеет повышенную производительность и оптимизированную аэродинамику для равномерного обдува конденсатора, что минимизирует шум и вибрации при максимальной мощности.

Корпус блока изготовлен из коррозионно-стойкой стали с порошковым покрытием, рассчитан на эксплуатацию в разных климатических условиях, включая высокую влажность и перепады температур.

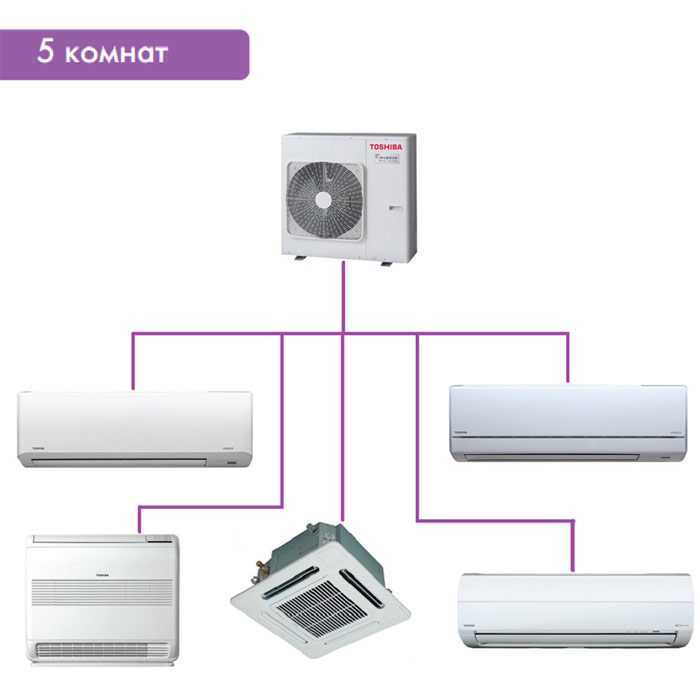

Система трубопроводов и фитингов предусматривает возможность подключения от 2 до 5 внутренних блоков с разной длиной трасс, что требует применения медных труб с точной изоляцией для предотвращения потерь хладагента и конденсации.

Электронный модуль управления координирует работу компрессора и вентиляторов с учётом нагрузки каждого внутреннего блока, обеспечивая оптимальное распределение мощности и защиту от перегрузок.

Рекомендуется устанавливать наружный блок на ровной, виброизолированной поверхности с достаточным пространством для свободной циркуляции воздуха вокруг корпуса, что повышает эффективность и продлевает срок службы оборудования.

Как подключаются внутренние блоки к одному наружному

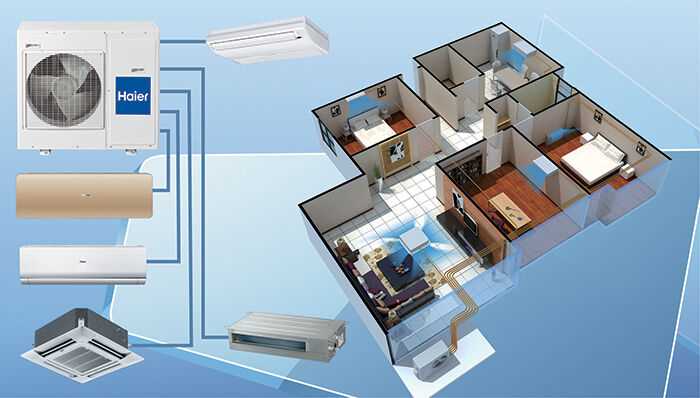

В мульти сплит системе внутренние блоки соединяются с наружным через систему медных трубопроводов, обеспечивающих циркуляцию хладагента и передачу управляющих сигналов.

1. Трубопроводы хладагента. Для каждого внутреннего блока предусмотрены две магистрали: жидкостная (малый диаметр) и газовая (больший диаметр). Все они идут от наружного блока к соответствующим внутренним, образуя разветвлённую сеть.
2. Фитинги и коллекторы. На стороне наружного блока устанавливаются коллекторы, которые распределяют хладагент по линиям к каждому внутреннему блоку. Они оснащены клапанами для регулировки и отключения отдельных линий.
3. Контроль давления и расхода. Каждый внутренний блок снабжён системой контроля расхода хладагента, что обеспечивает стабильную работу при разных режимах и числе подключенных блоков.
4. Электрическое соединение. Для управления внутренними блоками от наружного прокладывается отдельный кабель низкого напряжения. Он передаёт команды от контроллера наружного блока к внутренним для синхронизации работы.
5. Длина и диаметр труб. Максимальная длина магистралей регулируется техническими характеристиками производителя, обычно не превышает 30-50 метров для каждой линии. Диаметры подбираются индивидуально под мощность блока, чтобы избежать падения давления и обеспечить эффективный теплообмен.
6. Изоляция труб. Все трубопроводы обязательно изолируются специальным материалом, предотвращающим конденсацию и потери тепла.

Подключение требует точного расчёта трубопроводов, правильной прокладки и герметизации. Неправильное соединение ведёт к снижению производительности и повышенному износу оборудования.

Варианты управления каждым внутренним блоком отдельно

В мульти сплит системах каждый внутренний блок оснащается собственным пультом управления, что позволяет регулировать параметры независимо. Наиболее распространённые способы управления включают инфракрасные и радиочастотные пульты. Инфракрасные требуют прямой видимости с блоком, радиочастотные работают через стены и двери.

Современные модели часто поддерживают управление через мобильные приложения. Для этого внутренние блоки интегрируются с Wi-Fi модулями, позволяя задавать температуру, режим работы и таймеры удалённо. При наличии единого аккаунта в приложении можно контролировать каждый блок отдельно или группами.

Некоторые мульти сплит системы предусматривают подключение центральной панели управления, где можно задать индивидуальные настройки для каждого внутреннего блока. Такая панель обычно устанавливается в удобном месте и обеспечивает быстрый доступ к основным функциям без необходимости использовать пульты каждого блока.

Для повышения удобства в жилых и коммерческих помещениях часто применяют интеллектуальные системы автоматизации, интегрирующие управление мульти сплит системой с домашними или офисными системами «умный дом». В этом случае параметры внутренних блоков регулируются с помощью голосовых ассистентов или через централизованное ПО.

Важно учитывать совместимость конкретной модели мульти сплит системы с выбранными вариантами управления. При проектировании установки рекомендуется заранее определить способ управления для каждого внутреннего блока, чтобы обеспечить удобство и оптимальное распределение климата.

Преимущества мульти сплит системы для дома и офиса

Мульти сплит система позволяет подключать несколько внутренних блоков к одному наружному, что сокращает количество оборудования на фасаде здания и экономит место. Для домов и офисов это значит меньшую нагрузку на архитектуру и аккуратный внешний вид.

Каждый внутренний блок можно настроить независимо по температуре и режиму работы. Это обеспечивает индивидуальный комфорт в разных помещениях без лишних затрат энергии на охлаждение или обогрев всего здания целиком.

Использование одного наружного блока уменьшает общие энергозатраты по сравнению с установкой нескольких отдельных кондиционеров. Современные мульти сплит системы оснащены инверторными компрессорами, что дополнительно снижает потребление электроэнергии до 30-40% по сравнению с традиционными моделями.

Гибкость монтажа дает возможность легко адаптировать систему под планировку помещений с разной площадью и высотой потолков. В офисах это особенно важно для разделения зон с разным количеством сотрудников и интенсивностью работы техники.

Уменьшение количества наружных блоков снижает уровень шума и вибраций, что способствует более комфортной рабочей и жилой среде. Внутренние блоки работают практически бесшумно, что важно для офисов с открытой планировкой и жилых комнат.

Сервис и техническое обслуживание мульти сплит системы проще и экономичнее, поскольку весь комплекс обслуживается централизованно, что сокращает время на диагностику и ремонт.

В результате мульти сплит системы обеспечивают экономию пространства, энергии и средств при создании комфортного микроклимата как в жилых, так и в коммерческих помещениях.

Типичные ошибки при монтаже и эксплуатации мульти сплит систем

Неправильный монтаж и несоблюдение рекомендаций по эксплуатации приводят к снижению эффективности и сокращению срока службы мульти сплит систем. Основные ошибки связаны с монтажом наружного и внутренних блоков, а также с неправильной эксплуатацией.

• Нарушение правил прокладки трасс: слишком длинные или извилистые трубопроводы увеличивают нагрузку на компрессор и снижают производительность. Максимальная длина трассы должна соответствовать техническим требованиям производителя.
• Неправильное вакуумирование системы: неполное удаление воздуха и влаги из трубопроводов приводит к образованию коррозии и снижению теплообмена. Вакуумирование должно выполняться с помощью профессионального вакуумного насоса до достижения необходимого уровня вакуума.
• Ошибки при подключении фреоновых труб: неплотные соединения вызывают утечки хладагента, что ведёт к снижению эффективности и повреждению оборудования.
• Недостаточная изоляция трубопроводов: отсутствие или плохое качество теплоизоляции вызывает конденсацию и потери холода, особенно в помещениях с высокой влажностью.
• Неправильное размещение наружного блока: установка на месте с ограниченным притоком воздуха или рядом с источниками тепла увеличивает нагрузку и износ компрессора.
• Перегрузка внутреннего блока: подключение слишком большого количества внутренних блоков к одному наружному без учёта общей мощности приводит к нестабильной работе и частым поломкам.

При эксплуатации систем также часто встречаются следующие ошибки:

1. Игнорирование регулярного технического обслуживания: загрязнённые фильтры и теплообменники снижают КПД и увеличивают энергопотребление.
2. Неправильные настройки температуры и режимов работы: установка слишком низкой температуры в холодный период вызывает переохлаждение и повышенный износ оборудования.
3. Самостоятельное вмешательство в систему: попытки самостоятельного дозаправления фреона или ремонта без квалификации приводят к поломкам и аннулированию гарантии.
4. Несоблюдение рекомендаций по вентиляции помещений: отсутствие притока свежего воздуха ухудшает качество работы и комфорт внутри помещения.

Соблюдение технических требований к монтажу и регулярное профессиональное обслуживание обеспечивают стабильную работу мульти сплит систем и предотвращают преждевременный выход из строя.

Критерии выбора мульти сплит системы под конкретные задачи

Мощность наружного блока должна соответствовать суммарной тепловой нагрузке всех помещений. Рекомендуется учитывать не только площадь, но и высоту потолков, тип утепления, ориентацию окон и количество людей в комнате.

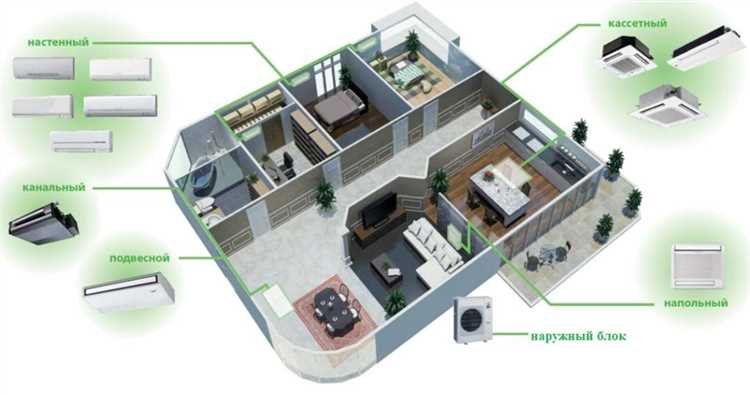

Количество и тип внутренних блоков подбирается исходя из особенностей каждого помещения: настенные подходят для жилых комнат, кассетные – для больших офисных пространств, канальные – для скрытой установки в потолке.

Энергоэффективность системы важна для снижения затрат на эксплуатацию. Следует выбирать модели с классом энергоэффективности не ниже А++ и функцией инверторного управления компрессором.

Возможность отдельного управления внутренними блоками обеспечивает комфорт и экономию. При наличии индивидуальных пультов или управления через мобильное приложение можно задавать разные режимы в каждой зоне.

Уровень шума внутренних и наружного блоков критичен для жилых и рабочих помещений. Для спален и офисов рекомендуется выбирать устройства с уровнем шума не выше 25–30 дБ.

Совместимость с системой «умный дом» и наличие дополнительных функций, таких как очистка воздуха, осушение и нагрев, расширяют возможности использования мульти сплит системы.

Протяжённость и диаметр трубопроводов влияют на монтаж и работу оборудования. Важно учитывать максимальные заявленные производителем параметры, чтобы избежать снижения производительности.

Качество сервисного обслуживания и наличие запчастей в регионе установки существенно влияют на долговечность и бесперебойную работу мульти сплит системы.

Вопрос-ответ:

Что такое мульти сплит система и для каких помещений она подходит?

Мульти сплит система — это комплекс кондиционирования, где один наружный блок подключается к нескольким внутренним. Это позволяет одновременно обслуживать несколько комнат или зон с разными требованиями по охлаждению или отоплению. Обычно такие системы используют в квартирах, офисах, небольших коммерческих помещениях, где требуется индивидуальный контроль климата в каждой комнате без установки отдельного внешнего блока для каждого внутреннего.

Как происходит подключение внутренних блоков к одному наружному в мульти сплит системе?

Внутренние блоки соединяются с наружным посредством медных трубок, по которым циркулирует хладагент. Система спроектирована так, что наружный блок распределяет холод или тепло по всем внутренним. Каждая линия оснащена отдельными запорными вентилями и узлами контроля давления, что обеспечивает независимую работу каждого внутреннего устройства. Такой способ подключения позволяет регулировать параметры воздуха в каждой комнате отдельно, используя пульты управления или центральный контроллер.

Какие преимущества мульти сплит системы перед обычными сплит системами?

Основное преимущество — экономия пространства и снижение количества внешних блоков, что важно при ограниченной площади фасада здания. Мульти сплит системы уменьшают шум с улицы, так как наружных блоков меньше. Кроме того, они позволяют настраивать климат в каждой комнате независимо, что повышает комфорт и снижает энергозатраты. Упрощается монтаж и обслуживание по сравнению с несколькими отдельными сплит системами. В некоторых случаях использование мульти сплит системы обходится дешевле.

Какие особенности конструкции наружного блока мульти сплит системы обеспечивают её работу с несколькими внутренними блоками?

Наружный блок мульти сплит системы оснащён усиленным компрессором и системой распределения хладагента с несколькими выходами. В нем встроены датчики давления и температуры, которые регулируют работу компрессора и клапанов для обеспечения нужного режима в каждом внутреннем блоке. Конструкция также предусматривает защиту от перегрузок и возможность работы с разными типами внутренних устройств — кассетными, канальными, настенными или напольно-потолочными. Все это позволяет обеспечить стабильную и гибкую работу системы.

Как осуществляется управление каждым внутренним блоком в мульти сплит системе?

Каждый внутренний блок оснащён собственным пультом дистанционного управления, который позволяет задавать параметры температуры, режимы работы, скорость вентилятора и направление потока воздуха. В некоторых моделях предусмотрена возможность управления через мобильные приложения или централизованный контроллер. Это обеспечивает комфорт для пользователей разных помещений, позволяя адаптировать климат под индивидуальные потребности без влияния на другие зоны.

Как мульти сплит система обеспечивает климат-контроль в нескольких помещениях одновременно?

Мульти сплит система состоит из одного наружного блока, к которому подключается несколько внутренних блоков, установленных в разных комнатах. Каждый внутренний блок работает независимо и может поддерживать собственные параметры температуры и направления воздушного потока. Хладагент циркулирует между наружным и внутренними блоками по специально проложенным трубам, передавая тепло из помещения наружу или наоборот. Благодаря этому можно одновременно охлаждать или обогревать несколько зон, создавая комфортные условия в каждом из них без необходимости устанавливать отдельные кондиционеры для каждой комнаты.
