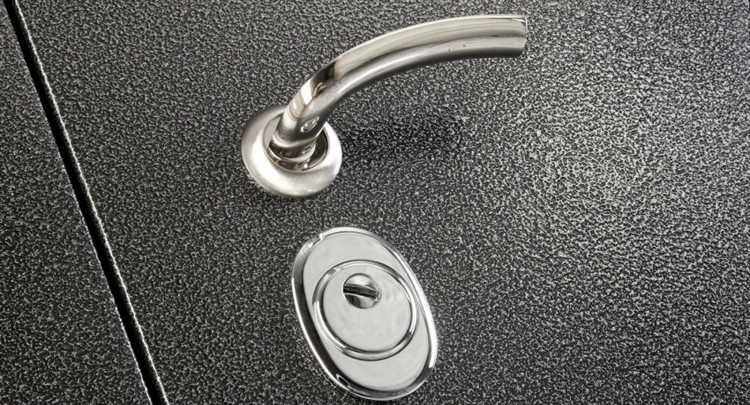

Молотковая краска отличается способностью создавать прочное покрытие с характерной текстурой, напоминающей след от удара молотка. Она подходит для окрашивания металлических конструкций, подверженных механическим нагрузкам и воздействию влаги – ворот, ограждений, труб, станков, каркасов. За счёт добавления алюминиевой пудры, силикона и мелкодисперсного стекла, покрытие приобретает высокую адгезию и устойчивость к коррозии.
Перед нанесением краски необходимо тщательно подготовить поверхность. Ржавчина удаляется механическим способом – металлической щёткой, абразивной насадкой на дрель или шлифмашиной. Остатки пыли удаляются ветошью, затем металл обезжиривается уайт-спиритом или ацетоном. Загрунтовка требуется не всегда: большинство молотковых красок можно наносить прямо на металл, но при наличии глубоких очагов коррозии рекомендуется использовать антикоррозионный грунт.
Оптимальная температура при окрашивании – от +10 до +30 °C. Влажность воздуха не должна превышать 75 %. Краску перемешивают до однородности, наносят кистью, валиком или краскопультом. Для равномерного рисунка и прочного слоя достаточно 2–3 проходов с промежуточной сушкой по 2–4 часа. Полное высыхание наступает через 24 часа, эксплуатационные свойства достигаются спустя 3–5 суток.
Молотковая краска не требует последующего лакирования. Обновление покрытия проводится по старому слою после шлифовки и обезжиривания. При соблюдении технологии окрашенное изделие сохраняет декоративные и защитные свойства не менее 5–7 лет без дополнительного ухода.
Как выбрать подходящую молотковую краску для металла
При выборе молотковой краски для металлических поверхностей следует учитывать не только декоративный эффект, но и функциональные характеристики состава. Основное отличие молотковых эмалей – в способности создавать плотное покрытие с выраженной текстурой, скрывающей мелкие дефекты металла и повышающей антикоррозионную защиту.
Первым критерием при выборе становится основа краски. Алкидно-уретановые составы обеспечивают хорошую эластичность и стойкость к механическим воздействиям, подходят для наружных работ. Эпоксидные и эпокси-полиэфирные разновидности предпочтительны для условий повышенной влажности и химической нагрузки – они образуют особенно прочную пленку, устойчивую к агрессивным веществам.
Второй параметр – наличие антикоррозионных добавок. Краски с добавлением цинка, фосфатов или ингибиторов ржавчины сокращают необходимость предварительного грунтования, особенно при окраске черных металлов. Такие составы часто маркируются как «3-в-1» и могут наноситься непосредственно на ржавчину при минимальной подготовке поверхности.
Обратите внимание на совместимость краски с методом нанесения. Для равномерного покрытия методом распыления требуется менее вязкая консистенция, в то время как для кисти или валика подойдут более густые составы. Отдельные марки указывают в паспорте продукта предпочтительный способ нанесения и рекомендуемую толщину слоя.
Цвет и степень молоткового эффекта подбираются в зависимости от назначения окрашиваемой поверхности. Чем крупнее металлическая текстура, тем заметнее декоративный рисунок. Для оборудования и инструментов целесообразно использовать нейтральные или серые оттенки с выраженным молотковым рисунком, а для декоративных решеток или мебели – насыщенные цвета с мелкой фракцией текстуры.
Не менее важно учитывать температурный диапазон эксплуатации. Большинство молотковых красок выдерживают до +100 °C, но для металлических конструкций, подверженных нагреву (например, радиаторов или ограждений у печей), следует искать специализированные термостойкие варианты с допуском до +200 °C и выше.
Подготовка металлической поверхности перед покраской
Перед нанесением молотковой краски необходимо полностью удалить с поверхности все загрязнения, включая масло, жир, остатки старой краски и коррозию. Для обезжиривания подходит ацетон, уайт-спирит или специальный обезжириватель, не оставляющий пленки. После обработки необходимо протереть поверхность сухой безворсовой тканью.
Ржавчина удаляется механическим способом – при помощи металлической щётки, наждачной бумаги или шлифовальной машинки с абразивной насадкой. В случае глубокой коррозии желательно использовать преобразователь ржавчины, совместимый с молотковой краской. После обработки преобразователем поверхность тщательно промывается водой и просушивается.
Остатки старого покрытия подлежат удалению только в случае плохой адгезии. Проверка производится методом надреза: сетка из линий глубиной до металла заклеивается малярной лентой, затем резко срывается. При отслоении покрытия от металла необходимо зачистить его до основы.
Поверхность не шлифуется до зеркального блеска – это снижает сцепление. Оптимально – матовая, слегка шероховатая текстура. После завершения зачистки металл обеспыливают пылесосом или продувкой сжатым воздухом. Только полностью чистая и сухая поверхность обеспечит надёжное сцепление краски и стойкость покрытия.
Нужно ли грунтовать металл перед нанесением молотковой краски
Молотковая краска содержит в составе алкидные или эпоксидные смолы, модификаторы и алюминиевую пудру, что обеспечивает хорошую адгезию к металлу. Однако прямое нанесение на чистую сталь без предварительного грунтования оправдано не всегда.
Грунтование необходимо, если:
– поверхность находится в условиях высокой влажности или агрессивной среды (мастерские, улица, промышленное помещение);
– металл ранее подвергался коррозии, и даже после механической очистки остались участки с раковинами;
– требуется усиленная антикоррозионная защита при длительной эксплуатации изделия.
В таких случаях рекомендуется использовать антикоррозионный грунт по металлу – например, на эпоксидной или фосфатирующей основе. Он формирует дополнительный барьер и улучшает сцепление краски с основанием.
Грунтование можно пропустить, если:
– металл новый, без следов ржавчины и масляных загрязнений;
– изделие будет эксплуатироваться в сухом помещении при стабильной температуре;
– используется краска, специально предназначенная для нанесения без грунта (это должно быть указано производителем).
В любом случае перед покраской необходимо тщательно обезжирить поверхность и удалить мельчайшую пыль. Даже если грунт не применяется, подготовка должна быть выполнена с особой тщательностью – это критично для равномерного распределения краски и стойкости покрытия.

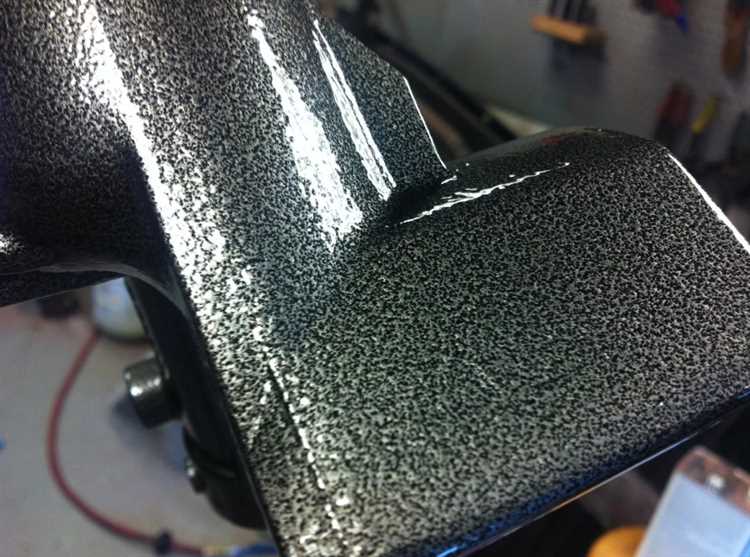

Как наносить молотковую краску кистью, валиком и краскопультом
При нанесении молотковой краски кистью важно использовать синтетическую или смешанную щетину средней жесткости. Кисть должна быть достаточно упругой, чтобы равномерно распределять густую краску. Работать следует в одном направлении, избегая многократного прохода по одному месту. Краску рекомендуется набирать умеренно, чтобы избежать подтеков и следов от щетины. Между слоями выдерживают не менее 6 часов, чтобы обеспечить качественное сцепление.
Для валика подходит велюровое или поролоновое покрытие с коротким ворсом. Валики с длинным ворсом оставляют пузырьки и нарушают структуру покрытия. Краску перед нанесением разбавляют на 5–10% уайт-спиритом или фирменным растворителем, чтобы снизить вязкость. Валик равномерно прокатывают по поверхности без нажима. Допустимо легкое перекрытие полос для устранения пропусков, но не более одного раза по свежему слою.
Краскопульт обеспечивает наиболее равномерное покрытие. Для пневматического распыления требуется сопло диаметром 1,8–2,5 мм. Давление воздуха устанавливают в пределах 2–3 бар. Перед работой краску фильтруют и разбавляют до нужной текучести – обычно 15–20% растворителя от общего объема. Расстояние от сопла до поверхности – 20–30 см. Движения – плавные, параллельные, с перекрытием на 30–50%. Каждый слой должен высохнуть не менее 8 часов перед следующим нанесением.
Выбор метода зависит от площади, конфигурации изделия и требуемого декоративного эффекта. Кисть удобна для локальных участков и деталей. Валик подходит для ровных поверхностей. Краскопульт обеспечивает промышленное качество и минимальный расход.
Сколько слоёв нужно наносить и как соблюдать интервалы сушки
Для получения выраженного молоткового эффекта и долговечной защиты металла рекомендуется наносить два слоя краски. Одного слоя недостаточно для формирования устойчивой текстуры и равномерного покрытия, особенно на поверхностях со сложной геометрией.
Первый слой должен быть тонким – это обеспечит хорошее сцепление с основанием. Второй – более насыщенным, с равномерным распределением пигментов и наполнителей, отвечающих за эффект молотка.
- После нанесения первого слоя необходимо выдержать интервал сушки от 1 до 2 часов при температуре +20 °C и влажности не выше 65%.
- Если температура ниже +15 °C, время увеличивается до 3–4 часов.
- Межслойная сушка должна обеспечивать отлип покрытия, но не полное отверждение – иначе второй слой не свяжется должным образом с первым.
Не допускается наносить второй слой по полностью высохшему первому через сутки и более – в этом случае требуется предварительная шлифовка поверхности абразивной губкой.
Полное высыхание двух слоёв при естественных условиях занимает 24–48 часов. При необходимости ускорения процесса допустимо использовать инфракрасные обогреватели, но с контролем температуры не выше +60 °C, чтобы не вызвать дефекты пленки.
Важно строго соблюдать указания производителя краски относительно толщины слоя и времени сушки – они могут различаться в зависимости от состава и условий нанесения.
Как ухаживать за окрашенной поверхностью для продления срока службы
Для сохранения декоративных и защитных свойств молотковой краски важно регулярно удалять загрязнения с поверхности. Используйте мягкую ткань или губку, смоченную в теплой воде с нейтральным моющим средством. Агрессивные химикаты и абразивные материалы противопоказаны, они повреждают структуру покрытия.
После мойки обязательно протирайте поверхность насухо, чтобы исключить коррозионные процессы под краской. При появлении мелких царапин или сколов рекомендуется локально обработать поврежденный участок: очистить от ржавчины, нанести грунт и подкрасить молотковой краской.
Избегайте механических ударов и трения, которые могут нарушить целостность покрытия. Для наружных конструкций учитывайте периодические проверки покрытия не реже одного раза в полгода, особенно после зимнего сезона, когда воздействие реагентов и влаги усиливается.
В условиях повышенной влажности или контакта с химическими веществами рекомендуются дополнительные защитные слои – прозрачные лаки с антикоррозионными свойствами. Они продлевают срок службы и сохраняют внешний вид.
Хранение и эксплуатация окрашенных предметов должны исключать длительное воздействие прямых солнечных лучей и резких температурных перепадов, так как это ускоряет старение покрытия и появление микротрещин.
Вопрос-ответ:
Нужно ли перед нанесением молотковой краски очищать и обезжиривать металлическую поверхность?
Да, перед покраской поверхность должна быть тщательно очищена от пыли, грязи, ржавчины и остатков старой краски. Обезжиривание уберёт масла и следы жира, которые могут препятствовать хорошему сцеплению краски с металлом. Обычно используют специальные растворители или спирт для обезжиривания. Если поверхность не подготовить должным образом, покрытие быстро начнёт отслаиваться.
Как правильно наносить молотковую краску — кистью, валиком или краскопультом?
Молотковую краску можно наносить всеми тремя способами, но каждый из них имеет свои особенности. Кисть удобна для мелких деталей и труднодоступных мест, но оставляет небольшие следы от кистевых мазков. Валик ускоряет работу на больших плоских поверхностях, создаёт ровный слой, но для рельефных деталей не подходит. Краскопульт обеспечивает наиболее ровное и гладкое покрытие, особенно на больших объектах, но требует навыков и оборудования для распыления. Выбор зависит от объёма работы и желаемого результата.
Сколько слоёв молотковой краски нужно наносить и как соблюдать интервалы между ними?
Обычно достаточно двух-трёх слоёв для создания прочного и эстетичного покрытия. Первый слой наносят тонко, чтобы краска хорошо легла и сцепилась с поверхностью. После нанесения каждого слоя следует выдержать время высыхания, указанное производителем, обычно от 30 минут до часа при комнатной температуре. Если слои накладывать слишком быстро, может появиться пузырение или отслаивание. После полного высыхания последний слой придаёт покрытию необходимую текстуру и защитные свойства.
Нужно ли грунтовать металл перед нанесением молотковой краски?
Грунтование не всегда обязательно, но в большинстве случаев рекомендуется. Грунтовка улучшает адгезию краски к металлу и повышает защиту от коррозии. Если металл чистый и не подвержен сильному ржавлению, можно наносить молотковую краску без грунта, особенно если в составе краски уже есть антикоррозионные добавки. Для наружных или ответственных конструкций грунтование поможет увеличить срок службы покрытия.
Загрузка...
