Установка печи камина в деревянном доме требует особого подхода к основанию, поскольку конструкция должна обеспечивать не только устойчивость оборудования, но и пожарную безопасность. Масса металлической печи с облицовкой из кирпича или природного камня может достигать 200–400 кг, что превышает допустимую нагрузку на стандартные деревянные перекрытия. Поэтому важно заранее предусмотреть отдельную опорную площадку или усиление существующего основания.
Оптимальным вариантом считается устройство фундамента на бетонной подушке толщиной не менее 150 мм с армированием стальной сеткой. Под бетонной плитой устраивается подсыпка из щебня фракции 20–40 мм высотой 100–150 мм для распределения нагрузки и отвода влаги. При этом плита не должна иметь жесткой связи с основным фундаментом дома, чтобы исключить деформации при сезонных подвижках.
Расстояние от основания до деревянных конструкций, включая стены, лаги и отделку пола, должно соответствовать противопожарным нормативам. Минимальный зазор – 500 мм для кирпичной облицовки и 1100 мм для открытой металлической печи без экрана. Все соприкасающиеся с основанием элементы из дерева необходимо защищать негорючими материалами – например, асбестоцементными листами толщиной от 5 мм с накладкой металлического листа сверху.
Если печь устанавливается на втором этаже, допустима только облегчённая конструкция с обязательным распределением нагрузки через металлическую или клееную балку. Использование заводских оснований из огнестойкой плиты (например, СМЛ или «Минерит») возможно только при весе печи до 120 кг и при наличии сертификации изделия под конкретную модель оборудования.

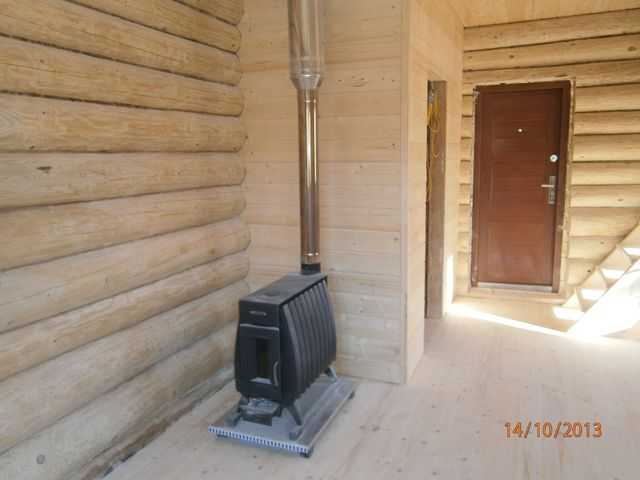

Требования к несущей способности пола под печь
Пол в месте установки печи должен выдерживать не только вес самого оборудования, но и дополнительную нагрузку от облицовки, защитных экранов и возможного дымохода. Масса большинства чугунных и стальных печей-каминов колеблется от 100 до 300 кг, однако с учетом отделки и элементов защиты общая нагрузка может превышать 500 кг.
Минимально допустимая несущая способность пола под печью в деревянном доме должна составлять не менее 400 кг/м². Если расчетная нагрузка превышает этот порог, необходимо усиление основания. Это может быть достигнуто установкой дополнительных лаг, укладкой металлических опор или бетонированием отдельного участка фундамента.
Особое внимание следует уделить равномерному распределению массы. Нельзя допускать точечной нагрузки на одну лагу – основание под печь должно иметь сплошную опору, например, из плотной цементной плиты, огнестойкого гипсокартона в несколько слоев или металлического листа с прокладкой из минерита.
Перед монтажом необходимо произвести расчет прогиба лаг, особенно если расстояние между ними превышает 60 см. При недостаточной жесткости конструкции пол со временем может деформироваться, что приведет к перекосу оборудования и нарушению герметичности соединений дымохода.
Рекомендуется проконсультироваться со специалистом по строительной механике или выполнить расчет по формуле: P = G / S, где G – вес печи и облицовки, S – площадь основания. Полученное значение сравнивается с допустимой нагрузкой для конкретного типа перекрытий. В случае несоответствия необходимо усиление конструкции.

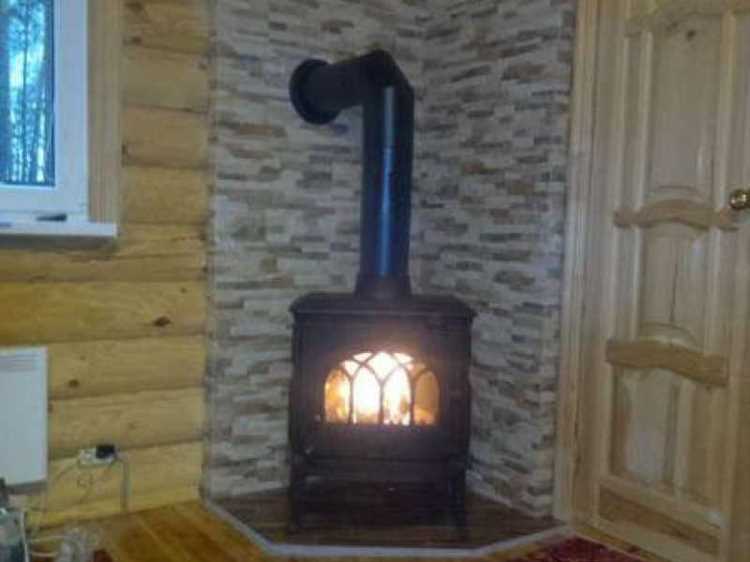

Материалы для устройства основания под печь в деревянном доме
Основание под печь должно обеспечивать пожаробезопасность, устойчивость конструкции и эффективную изоляцию от деревянного перекрытия. На практике применяются негорючие и прочные материалы, способные выдерживать статические и термические нагрузки.
Бетон – основной материал для создания прочного фундамента. Используется монолитная плита толщиной не менее 120 мм с армированием. Бетонный фундамент устраивается на уплотнённое песчано-гравийное основание, при необходимости с гидроизоляцией по нижнему уровню.
Шамотный кирпич применяется в верхней части основания, непосредственно под корпусом печи. Он выдерживает температуры до 1400 °C и не деформируется при циклическом нагреве. Кирпич укладывается на жаростойкий раствор – глиняно-песчаный или специальный огнеупорный состав.
Минераловатные плиты высокой плотности (от 150 кг/м³) используются как теплоизолирующая прокладка между бетонной плитой и деревянным перекрытием. Они препятствуют передаче тепла на древесину и стабилизируют температурный режим основания.
Базальтовые плиты рекомендованы для теплоизоляции и как нижний слой под шамотную кладку. Их толщина должна быть не менее 50 мм. Материал обладает нулевой горючестью и устойчивостью к длительному нагреву.
Листовой металл – сталь толщиной от 2 мм – применяется в качестве распределительного слоя под ножки печи либо в качестве дополнительной защиты от искр и тлеющих частиц. Он монтируется поверх кирпичной кладки или негорючего основания.
Керамогранит или терракотовая плитка укладываются на верхнюю поверхность основания при необходимости декоративной отделки. Используется жаростойкий клей, устойчивый к термическому расширению.
Нельзя использовать ДСП, фанеру, пенополистирол, гипсокартон и другие материалы, не предназначенные для работы при высоких температурах. Любые утеплители органического происхождения должны быть полностью исключены из пирога основания.

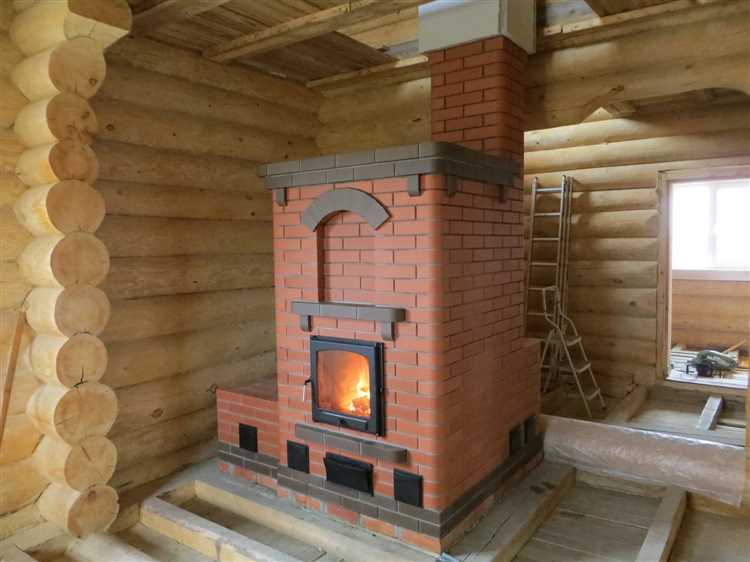

Как рассчитать толщину фундамента под печь-камин
Толщина фундамента под печь-камин в деревянном доме зависит от массы конструкции, характеристик грунта и конструкции основания. Ошибка в расчётах может привести к просадке, растрескиванию кладки или перекосу дымохода. Для обеспечения устойчивости печи необходимо учитывать несколько параметров.
- Масса печи-камина: рассчитывается суммарно – включая саму печь, облицовку, кирпичную кладку и, при наличии, дымоходную шахту. Средняя масса кирпичной печи – от 500 до 1500 кг. Если используется чугунная печь с облицовкой – от 150 до 400 кг.
- Нагрузка на грунт: несущая способность песчаного грунта – около 2 кг/см², глинистого – 1,5 кг/см². Для точного значения необходимо геологическое обследование. Допустимая нагрузка определяет площадь подошвы и, соответственно, толщину фундамента.
- Глубина промерзания: в средней полосе – около 1,2 м. Фундамент не должен быть выше этой отметки, иначе возможен вспучивание и деформация в морозный период.
Для расчёта толщины монолитной железобетонной плиты под печь используют следующую последовательность:
- Определить массу печи (например, 1200 кг).
- Установить минимальную площадь фундамента из расчёта нагрузки: при 2 кг/см² потребуется не менее 6000 см² (0,6 м²).
- Принять запас по прочности: увеличить площадь подошвы минимум в 1,5 раза – до 0,9 м². Это, например, плита 1 м × 1 м.
- Для таких нагрузок толщина плиты принимается не менее 150 мм при армировании. При большей массе или слабом грунте – от 200 до 300 мм.
Если основание делается из бутобетона или кирпича, толщина задаётся не менее 300 мм. В случае устройства свайного поля с ростверком – высота ростверка также составляет от 200 мм и зависит от диаметра и количества свай.
Армирование выполняется обязательно: две сетки из арматуры AIII Ø10–12 мм, уложенные в верхнюю и нижнюю зону, с шагом 150–200 мм. Защитный слой бетона – 30–40 мм.
Расчёт всегда должен учитывать реальные параметры: нагрузку от печи, климат, характеристики почвы и тип основания. При сомнениях необходимо обращаться к инженеру-строителю.
Использование теплоизоляции между основанием и деревянным полом
При установке печи-камина в деревянном доме необходимо предусмотреть слой теплоизоляции между фундаментом печи и деревянными конструкциями пола. Это предотвращает передачу тепла на горючие материалы и снижает риск возгорания.
На практике чаще всего применяются теплоизоляционные плиты из каменной ваты высокой плотности (не менее 150 кг/м³), устойчивые к высоким температурам. Они укладываются непосредственно между бетонным основанием и деревянным настилом. Толщина слоя подбирается в диапазоне от 30 до 50 мм в зависимости от теплопроводности используемого материала и характеристик печи.
В качестве альтернативы допускается применение пеноцементных плит или фольгированных изоляционных матов с негорючей прослойкой. При этом важно, чтобы материал имел группу горючести не выше Г1 и сохранял свойства при температуре не ниже 600 °C.
Для улучшения защиты поверх теплоизоляции может укладываться стальной лист толщиной не менее 0,5 мм, закреплённый с отступом от дерева. Это создаёт дополнительный барьер и повышает инерционность основания.
При монтаже важно исключить зазоры между слоями и обеспечить плотное прилегание теплоизоляции к фундаменту и полу. Наличие воздушных карманов снижает эффективность защиты и способствует накоплению влаги, что может повредить деревянные элементы.
Особенности установки на бетонную плиту в деревянном доме
Монтаж печи-камина на бетонную плиту в деревянном доме требует учета конструктивных особенностей обеих систем. Бетонное основание должно быть полностью изолировано от деревянных элементов, чтобы исключить передачу тепла и влаги, а также компенсировать возможные подвижки конструкции из-за усадки древесины.
Ключевые аспекты при установке:
- Толщина бетонной плиты – не менее 100 мм при армировании металлической сеткой с ячейкой 100×100 мм и диаметром прутка от 6 мм. При весе печи свыше 300 кг рекомендуется увеличивать толщину до 150–200 мм.
- Разделение конструкции. Между бетонной плитой и деревянным перекрытием укладывают гидроизоляционный слой (битумная мембрана, ПВХ или EPDM), затем теплоизоляционный материал – например, пеностекло или базальтовые плиты плотностью не менее 170 кг/м³.
- Температурный зазор. Между краями бетонной плиты и деревянными элементами (лаги, стены, балки) оставляется зазор 20–30 мм, который заполняется негорючим компенсирующим материалом (минеральная вата или огнестойкий герметик).
- Основание должно быть независимым от основного пола. Плита не должна опираться на лаги – она закладывается либо на отдельные опоры, либо на грунт, либо на фундаментные блоки, заложенные в проекте заранее.
- Выравнивание поверхности перед установкой печи необходимо проводить с точностью до 2 мм на 1 м длины. Для этого применяют наливные смеси или шлифовку заглаженного бетона.
После завершения работ по заливке и сушке бетонной плиты (не менее 28 дней при температуре 20 °C) поверхность дополнительно покрывают термостойким грунтом или антипылевым составом. Установка печи осуществляется строго по уровню с учетом паспортных требований к опоре.
Отделка зоны вокруг печи также должна быть выполнена из негорючих материалов. Контур бетонной площадки может быть обрамлён керамогранитом, природным камнем или металлическими листами с антикоррозийной обработкой.
Укладка огнестойкого слоя под топкой и вокруг нее
Для обеспечения безопасности при установке печи-камина в деревянном доме необходима качественная укладка огнестойкого слоя под топкой и вокруг нее. Этот слой защищает деревянные поверхности от воздействия высоких температур, предотвращая их возгорание.
Материалы для огнестойкого слоя могут включать специальные плиты из асбестоцемента, базальтовые маты, огнеупорные кирпичи или плиты из вермикулита. Каждый из этих материалов имеет высокую термостойкость и долговечность, что гарантирует эффективную защиту. Выбор материала зависит от особенностей конструкции и предпочтений владельца.
Алгоритм укладки огнестойкого слоя включает несколько этапов. Начать нужно с подготовки основания. Поверхность, на которую будет укладываться огнестойкий слой, должна быть ровной и очищенной от пыли и загрязнений. Наносить слой следует с учетом рекомендаций производителя, так как разные материалы могут требовать различной техники укладки.
При укладке огнеупорных плит важно учитывать их расположение: они должны покрывать всю площадь под топкой и по бокам, где возможен контакт с высокой температурой. Для обеспечения дополнительной защиты можно использовать слои теплоизоляции между плитами.
Толщина огнестойкого слоя также играет ключевую роль. Обычно для плит из асбестоцемента или базальтовых матов достаточна толщина от 5 до 10 см. При использовании огнеупорных кирпичей или плит вермикулита этот показатель может быть немного больше. Важно соблюдать рекомендуемую толщину для достижения максимальной защиты.
Дополнительные меры безопасности включают монтаж защитных экранов и барьеров, которые помогут ограничить воздействие открытого огня на окружающие конструкции. Укладка огнестойкого слоя должна обеспечивать не только защиту, но и долговечность в условиях постоянных температурных колебаний.

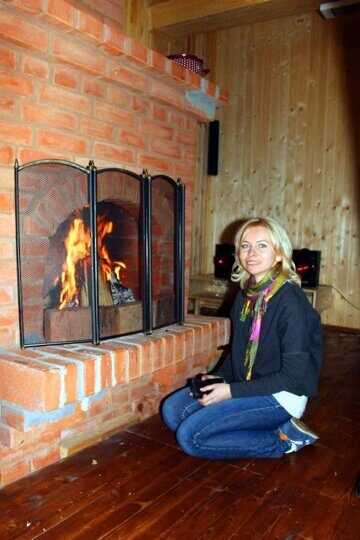

Минимальные отступы от стен и пола согласно нормам
Согласно действующим нормативам, минимальные отступы от печи до вертикальных конструкций должны составлять не менее 300 мм с каждой стороны. Это правило касается как кирпичных, так и металлических конструкций. Для печей с открытым огнем минимальные расстояния могут быть увеличены до 500 мм.
Отступы от пола также имеют критическое значение. Для каминов с открытым огнем рекомендуется соблюдать расстояние от основания устройства до деревянного пола не менее 200 мм. Для установки на бетонные или каменные основания отступы могут быть уменьшены до 100 мм при условии наличия теплоизоляции.
Кроме того, следует учитывать, что для всех печей, установленных в помещениях с деревянными покрытиями, должны использоваться огнеупорные материалы между устройством и полом. Это обеспечит дополнительную защиту и соответствие нормативам безопасности.
Не соблюдение данных отступов может привести к нарушению противопожарных норм и угрожать безопасности жильцов. Поэтому важно внимательно следовать указанным рекомендациям при проектировании и монтаже печных устройств в деревянных домах.

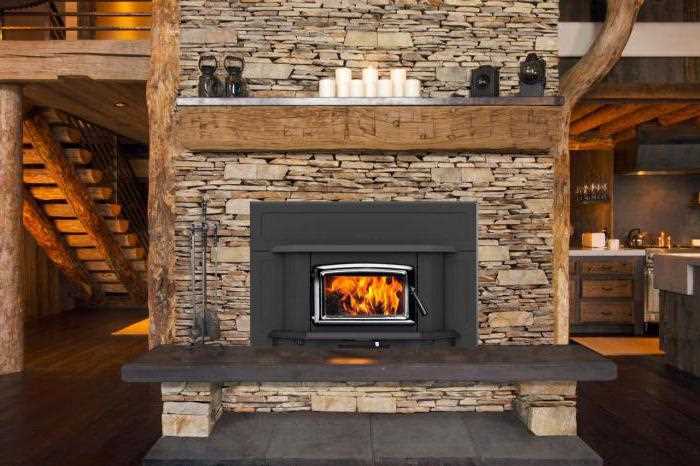

Ошибки при устройстве основания и как их избежать
Одна из самых распространенных ошибок при установке основания под печь камин – неправильное определение нагрузки на пол. Нельзя недооценивать вес устройства, который может повлиять на прочность и устойчивость всей конструкции. Чтобы избежать повреждений пола, обязательно нужно учитывать максимальную нагрузку на основание и правильно распределить вес камина, используя дополнительные укрепляющие элементы.
Еще одна ошибка – игнорирование минимальных отступов от стен и других объектов. Установка камина слишком близко к стенам может привести к перегреву и возникновению пожароопасных ситуаций. Соблюдение стандартов и норм по безопасности требует обязательных отступов, которые помогут обеспечить нормальную циркуляцию воздуха и избежать перегрева.
Неверная укладка теплоизоляции – еще один частый недочет. Теплоизоляционный слой между основанием и деревянным полом должен быть равномерным и полностью покрывать всю площадь, где будет установлена печь. Нерегулярная укладка или использование некачественных материалов может привести к перегреву и повреждению пола.
Ошибка, которая часто встречается при установке на бетонную плиту – отсутствие проверки ее уровня и стабильности. Даже небольшие неровности могут повлиять на устойчивость камина. Перед установкой необходимо провести проверку и выровнять поверхность, чтобы избежать дальнейших проблем.
Неучет вентиляции также приводит к ошибкам при устройстве основания. Отсутствие должной вентиляции между основанием и печью может привести к накоплению влаги и порче материалов. Важно оставить воздушные зазоры для нормальной циркуляции воздуха, чтобы предотвратить образование конденсата.
Последняя ошибка – использование неподходящих материалов для основания. Печь должна стоять на устойчивом и огнеупорном основании. Нельзя использовать древесину или материалы, которые не обладают должной термостойкостью, так как это увеличивает риск возгорания. Важно выбирать только проверенные и сертифицированные материалы.
Вопрос-ответ:
Как правильно выбрать место для установки основания печи камина в деревянном доме?
Для установки основания печи камина в деревянном доме необходимо выбрать место, которое будет безопасным и удобным для эксплуатации. Важно учитывать минимальные отступы от стен и других объектов, а также требуемую прочность пола. Место должно быть сухим, чтобы избежать воздействия влаги на конструкцию. Также важно предусмотреть возможные пути вентиляции, чтобы предотвратить перегрев помещения и избежать риска возгорания. При выборе места необходимо также учитывать расположение дымохода и удобство обслуживания устройства.
Какую толщину должно иметь основание под печь-камин для деревянного дома?
Толщина основания под печь-камин зависит от типа основания и характеристик выбранных материалов. Обычно для установки в деревянном доме используется основание из железобетона или кирпича. Толщина бетонного основания обычно составляет не менее 10 см, чтобы обеспечить необходимую прочность и устойчивость. В случае использования теплоизоляционных материалов, толщина может быть немного уменьшена, но все же следует учитывать нормативные требования, чтобы избежать перегрева пола и повреждения конструкции дома.
Какие материалы лучше использовать для основания под печь в деревянном доме?
Для устройства основания под печь в деревянном доме чаще всего используют огнеупорные и теплоизоляционные материалы. Это может быть плитка из керамики, камня, огнеупорный бетон или кирпич. Главное — обеспечить защиту деревянного пола от перегрева и возможного возгорания. Также важно использовать материалы, которые выдержат высокие температуры и не будут подвергаться разрушению при постоянном воздействии тепла. Важно, чтобы материалы были устойчивыми к воздействию влаги, особенно в зонах, где может возникнуть конденсат.
Нужно ли использовать теплоизоляцию между полом и основанием под печь в деревянном доме?
Да, использование теплоизоляции между полом и основанием печи в деревянном доме необходимо. Теплоизоляционные материалы помогают предотвратить перегрев пола и защищают деревянные конструкции от повреждений, вызванных высокой температурой. Для этих целей могут быть использованы такие материалы, как минеральная вата, базальтовые плиты, теплоизоляционные плитки или специальная огнеупорная плитка. Также изоляция способствует улучшению теплопередачи и эффективности работы печи, создавая дополнительный барьер между источником тепла и деревянным полом.
