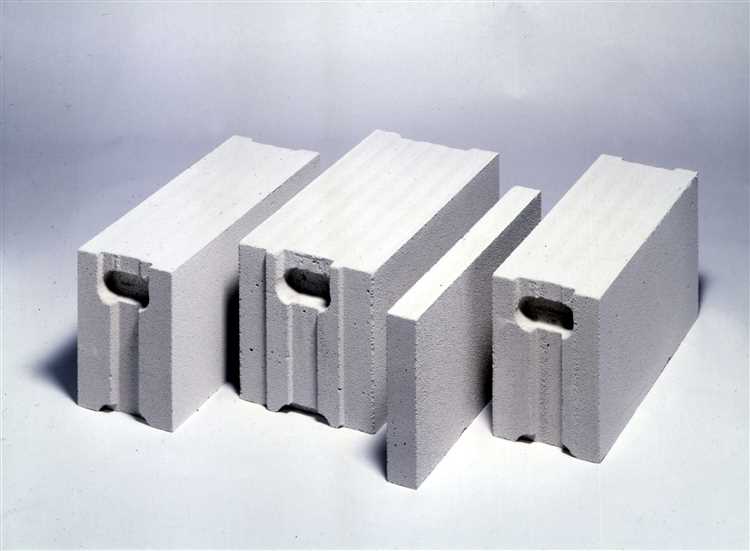

На какой раствор кладут газобетонные блоки

Выбор раствора для кладки газобетонных блоков напрямую влияет на прочность и долговечность конструкции. Газобетон характеризуется высокой пористостью и низкой теплопроводностью, что требует применения специализированных кладочных составов с улучшенной адгезией и минимальной толщиной шва. Традиционный цементно-песчаный раствор с толщиной шва 10–15 мм в данном случае не оптимален, так как снижает теплоизоляционные свойства стен.

Для кладки газобетона применяются два основных вида растворов: специализированные клеевые смеси и модифицированные цементно-песчаные растворы с добавками. Клеевые смеси обеспечивают толщину шва 2–3 мм, уменьшая тепловые мосты и улучшая герметичность. Модифицированные цементные растворы используют пластификаторы и гидрофобизаторы для повышения пластичности и влагостойкости.

При выборе раствора важно учитывать марку газобетона и условия эксплуатации. Для конструкций с высокой нагрузкой рекомендуются составы с повышенной прочностью сцепления. В регионах с высокой влажностью следует отдавать предпочтение водоотталкивающим растворам с улучшенной паропроницаемостью, чтобы исключить накопление влаги внутри стены и образование плесени.

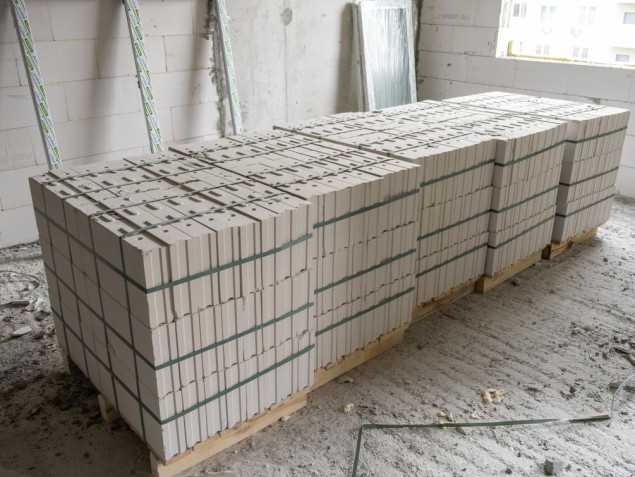

Раствор для кладки газобетонных блоков: виды и особенности

Для кладки газобетонных блоков используют специализированные растворы, которые обеспечивают прочность сцепления и минимальную теплопроводность. Основные виды растворов:

• Песчано-цементный раствор – классический состав с соотношением цемента и песка 1:3 или 1:4. Обеспечивает высокую прочность, но имеет повышенную теплопроводность, что требует дополнительной теплоизоляции.
• Специальный клеевой раствор – на основе цемента с добавками пластификаторов и минералов, позволяет наносить слой толщиной от 2 до 5 мм. Обеспечивает ровные швы и снижает теплопотери.
• Полимерные клеевые смеси – модифицированные растворы с добавлением полимеров, улучшающие адгезию и эластичность, подходят для сложных климатических условий.

Особенности применения:

1. Толщина шва при использовании клеевых растворов не должна превышать 3-5 мм, что уменьшает «мостики холода» и улучшает тепловые характеристики стены.
2. Песчано-цементный раствор требует более толстого шва – до 10 мм, что снижает теплоизоляцию и увеличивает расход материала.
3. Для достижения максимальной адгезии поверхность блоков должна быть сухой и очищенной от пыли.
4. При использовании клеевых составов важно соблюдать точное дозирование воды для сохранения пластичности и прочности раствора.
5. Клеевые смеси обеспечивают более ровную кладку без необходимости дополнительного выравнивания блоков.

Рекомендуется выбирать раствор в зависимости от требований к теплоизоляции, прочности и скорости кладочных работ. Для наружных стен и ответственных конструкций оптимальны клеевые растворы с модификациями. Песчано-цементный раствор оправдан при внутренней кладке или при необходимости повышенной механической прочности.

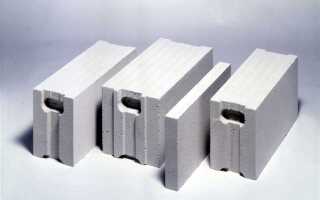

Типы кладочных растворов для газобетона: чем отличаются

Для кладки газобетонных блоков применяются три основных типа растворов: цементно-песчаный, клеевой и специализированный тонкослойный раствор. Каждый из них имеет свои характеристики и область применения.

Цементно-песчаный раствор – традиционный вариант, состоящий из цемента, песка и воды. Его слой кладки обычно 10–15 мм. Он обеспечивает прочное сцепление, но обладает высокой теплопроводностью, что снижает теплоизоляционные свойства стены. Также из-за толщины шва увеличивается расход материала и увеличиваются мостики холода.

Клеевой раствор разработан специально для газобетона. Его основа – цемент с модифицирующими добавками и песком мелкой фракции. Толщина шва при использовании клея составляет 2–3 мм, что минимизирует теплопотери и экономит материал. Клей обладает повышенной адгезией и эластичностью, снижая риск появления трещин и обеспечивая точную геометрию кладки.

Тонкослойный раствор – разновидность клеевого, но с улучшенными теплоизоляционными свойствами за счет включения теплоизоляционных добавок. Он применяется для наружных стен, где важна минимизация теплопотерь. Толщина слоя – до 3 мм, что позволяет сохранить ровность и снизить вес конструкции.

Выбор типа раствора зависит от требований к теплотехническим характеристикам и прочности. Для наружных стен предпочтительны клеевые и тонкослойные растворы, обеспечивающие минимальные мостики холода. Цементно-песчаный раствор чаще используют для внутренних стен и перегородок, где теплопотери менее критичны.

Выбор раствора для наружных и внутренних стен из газобетона

Для наружных стен из газобетона рекомендуется использовать специальные кладочные растворы с повышенной морозостойкостью и водоотталкивающими добавками. Оптимальный состав – цементно-песчаный раствор с добавлением гидрофобизирующих компонентов, обеспечивающих устойчивость к атмосферным воздействиям и предотвращающих проникновение влаги в конструкцию.

Пропорции цемента и песка обычно варьируются в пределах 1:3, что обеспечивает необходимую прочность сцепления без излишней жесткости, способной привести к трещинам. Дополнительное применение пластификаторов улучшает адгезию и упрощает нанесение.

Для внутренних стен из газобетона предпочтительны более легкие и паропроницаемые растворы. Используют цементно-известковые или специальные газобетонные клеевые смеси, которые минимизируют тепловые мосты и позволяют стенам «дышать», сохраняя микроклимат помещений.

Толщина слоя кладочного раствора при внутренней кладке не должна превышать 3 мм, что обеспечивает точное прилегание блоков и снижает расход материала. Раствор должен обладать пластичностью и хорошей адгезией к пористой структуре газобетона.

Вне зависимости от типа раствора важно строго соблюдать инструкцию производителя и учитывать климатические условия региона, чтобы обеспечить долговечность и надежность конструкции.

Правила приготовления цементно-песчаного раствора для газобетона

Для кладки газобетонных блоков цементно-песчаный раствор должен иметь марку не ниже М100, обеспечивающую достаточную прочность и адгезию без избыточной жесткости. Рекомендуемое соотношение цемента и песка – 1:3, допускается корректировка до 1:4 при использовании качественного песка.

Песок должен быть очищен от органических примесей, глины и содержать зерна размером 0,1–2 мм. Использование крупнозернистого или пылевидного песка снижает сцепление с газобетоном. Цемент применяется портландцемент марки не ниже 400.

Вода добавляется в количестве, обеспечивающем пластичность раствора без расслоения. Оптимальный водоцементный коэффициент – 0,5–0,6. Избыток воды снижает прочность и вызывает усадочные трещины.

При замесе сначала смешивают сухие компоненты до однородности, затем постепенно вводят воду. Перемешивание проводят механическим способом не менее 5 минут до получения однородной консистенции без комков.

Температура компонентов и окружающей среды должна быть в диапазоне +5…+25 °C. При низких температурах раствор требует добавления противоморозных добавок, при высоких – быстрого расхода во избежание схватывания.

Раствор готовят малыми порциями, расходуется в течение 1,5–2 часов, чтобы избежать потери рабочих свойств. При необходимости перемешивают повторно, но не добавляют воду сверх нормы.

Особенности использования клеевых составов для кладки газобетонных блоков

Клеевые смеси для газобетона обеспечивают тонкий, равномерный шов толщиной 1–3 мм, что существенно повышает теплотехнические характеристики стены и снижает расход материала по сравнению с обычным цементным раствором. Правильный выбор и применение клея гарантируют прочность и долговечность кладки.

Основные характеристики клеевых составов:

• Высокая адгезия к пористой поверхности газобетона;
• Эластичность, компенсирующая незначительные деформации конструкции;
• Водонепроницаемость, препятствующая образованию мостиков холода;
• Устойчивость к воздействию морозов и перепадов температуры;
• Быстрое схватывание, сокращающее время проведения работ.

При выборе клея обращают внимание на:

1. Совместимость с конкретным типом газобетонных блоков;
2. Марку клеевого состава, рекомендуемую производителем;
3. Наличие добавок, улучшающих гидро- и морозостойкость;
4. Удобство нанесения (готовая смесь или сухая с последующим замешиванием).

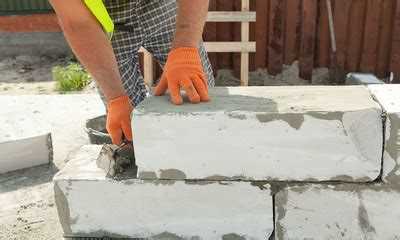

Техника нанесения клея требует точного соблюдения технологии:

• Поверхности блоков должны быть очищены от пыли и грязи;
• Наносить состав следует зубчатым шпателем равномерным слоем, избегая пропусков;
• Толщина слоя не должна превышать 3 мм для сохранения теплоизоляционных свойств;
• Стыковку блоков необходимо производить с легким надавливанием для плотного прилегания;
• Излишки клея удаляют сразу, пока смесь не застыла.

Рекомендуемые условия работы:

• Температура воздуха и материала от +5°C до +30°C;
• Избегать работы под прямыми солнечными лучами и при сильном ветре;
• Контроль влажности блока для предотвращения слишком быстрого высыхания клея.

Использование клеевых составов позволяет увеличить скорость кладки на 20–30% и снизить теплопотери стен на 10–15%. Несоблюдение рекомендаций ведет к образованию трещин, снижению прочности кладки и появлению мостиков холода.

Требования к адгезии раствора с поверхностью газобетона

Адгезия раствора к газобетонным блокам должна обеспечивать прочное сцепление без образования пустот и отслоений. Минимальное значение прочности сцепления рекомендуется не ниже 0,2 МПа, что гарантирует устойчивость кладки к нагрузкам и предотвращает образование трещин.

Поверхность газобетона перед нанесением раствора должна иметь умеренную шероховатость: это улучшает механическое сцепление. Рекомендуется обработка поверхности увлажнением за 10-15 минут до кладки, чтобы исключить чрезмерное впитывание воды из раствора и сохранить его пластичность.

Раствор должен обладать вязкостью, обеспечивающей равномерное распределение по поверхности и заполнение микропор без стекания. Оптимальный модуль упругости раствора должен быть близок к модулю газобетона (около 3000–5000 МПа) для предотвращения расслоения при температурных и усадочных деформациях.

Растворы на основе цемента с добавлением пластификаторов повышают адгезионные свойства, улучшая сцепление и предотвращая усадочные трещины. Концентрация добавок не должна превышать рекомендованных производителем норм, чтобы избежать снижения прочности.

Пористая структура газобетона требует использования растворов с водопоглощением, сбалансированным под характеристики блока, чтобы исключить образование пленок влаги на стыках. Для улучшения адгезии допускается использование клеевых составов с модифицирующими добавками, которые обеспечивают прочность сцепления выше 0,25 МПа.

При подготовке раствора важен контроль температуры смеси – оптимальная температура для нанесения находится в диапазоне +5…+25 °C. Низкие температуры снижают адгезию из-за замедления гидратации, высокие – ускоряют схватывание и ухудшают равномерность распределения.

Рекомендуется проверять адгезионные характеристики путем контроля отслоения раствора после 28 суток твердения. Для обеспечения долговечности кладки важно исключать попадание масла, пыли и других загрязнений на поверхность блоков перед укладкой.

Влияние температуры и влажности на качество кладочного раствора

Температура напрямую влияет на скорость гидратации цемента в растворе. При температуре ниже +5 °C замедляется схватывание, что увеличивает время прочности и снижает адгезию к газобетону. При отрицательных температурах возможен замерзание воды, что разрушает структуру раствора и снижает морозостойкость кладки.

Оптимальная температура для кладки газобетонных блоков – от +10 до +25 °C. При необходимости работы в холодное время используют противоморозные добавки, обеспечивающие нормальное твердение при температуре до -5 °C, или временно поддерживают микроклимат с помощью отопления и укрытий.

Влажность окружающей среды влияет на скорость испарения воды из раствора. При относительной влажности ниже 50% раствор высыхает слишком быстро, что вызывает растрескивание и снижает прочность сцепления. При высокой влажности (выше 80%) замедляется высыхание, увеличивается риск вымывания компонентов, особенно на открытых участках.

Рекомендуется поддерживать влажность воздуха в зоне кладки в диапазоне 60-70% для равномерного твердения. При низкой влажности раствор следует защищать пленкой или регулярно увлажнять поверхность блоков для предотвращения пересыхания.

Нарушение температурно-влажностного режима снижает долговечность и морозостойкость кладочного шва. Для контроля качества необходимо использовать термометры и гигрометры, а также корректировать состав раствора – увеличивать количество цемента и пластификаторов при неблагоприятных условиях.

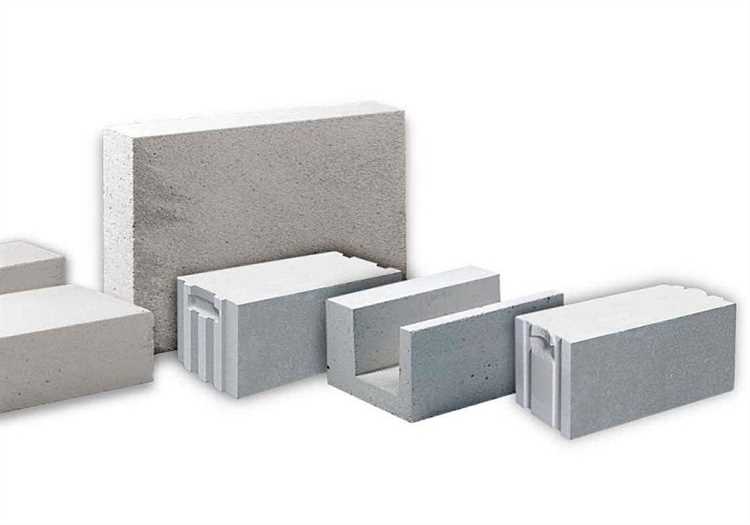

Расход раствора при кладке газобетонных блоков: расчет и оптимизация

Расход раствора для кладки газобетонных блоков зависит от толщины и типа шва, размеров блоков и способа укладки. Стандартная толщина горизонтального шва составляет 2-3 мм, вертикального – 1-2 мм. Для газобетона рекомендуется использовать тонкошовный клеевой раствор с расходом от 3 до 6 кг на 1 м² стены.

Средний расход раствора на кладку 1 м³ газобетонных блоков с толщиной шва около 2 мм составляет примерно 10-15 кг. При использовании традиционного цементно-песчаного раствора расход увеличивается до 25-30 кг на м³ из-за большей толщины шва – 10-12 мм.

Для точного расчёта расхода раствора необходимо учитывать геометрические параметры блоков. Например, при блоках размером 600×250×200 мм, при толщине шва 2 мм и вертикальном шве 1,5 мм, расход клеевого раствора будет около 4,5 кг на 1 м² кладки.

Оптимизация расхода достигается использованием специальных клеевых составов с высокой адгезией и тонким слоем нанесения. Применение клеевых растворов толщиной 1-3 мм позволяет снизить общий расход материала в 2-3 раза по сравнению с классическим цементно-песчаным раствором.

Для снижения отходов рекомендуется использовать раствор с однородной консистенцией, наносить его равномерным тонким слоем и соблюдать точные размеры швов при укладке. Неравномерный слой или излишнее количество раствора приводит к перерасходу и ухудшению теплотехнических характеристик стены.

Рекомендуется проводить пробные замеры расхода на объекте, так как фактический расход может варьироваться в зависимости от точности обработки блоков и условий монтажа. Контроль расхода раствора помогает снизить затраты и улучшить качество кладки.

Вопрос-ответ:

Какие виды растворов подходят для кладки газобетонных блоков?

Для кладки газобетонных блоков применяются два основных типа растворов: специальные клеевые смеси и цементно-песчаные растворы. Клеевые смеси обладают тонким слоем нанесения и высокой адгезией, что снижает теплопотери в швах. Цементно-песчаный раствор более универсален и используется при ремонте или для выравнивания поверхности, но требует более толстого слоя, что ухудшает теплоизоляцию кладки.

В чем отличие клеевого раствора от обычного цементно-песчаного для газобетона?

Клеевой раствор специально разработан для работы с газобетонными блоками. Он обладает меньшей толщиной шва (около 2–3 мм), что снижает мостики холода и улучшает теплоизоляцию конструкции. Кроме того, клеевой состав обеспечивает прочное сцепление с поверхностью блока, благодаря чему кладка становится более ровной и устойчивой. Цементно-песчаный раствор обычно наносится более толстым слоем (до 10 мм), что может снизить изоляционные свойства стены.

Можно ли использовать раствор для газобетона на фасадах зданий?

Использование клеевого раствора на фасадах возможно, однако для наружных работ рекомендуют применять специальные морозостойкие смеси, которые выдерживают воздействие осадков и перепадов температур. При этом важна правильная подготовка поверхности блоков и соблюдение технологии нанесения раствора. Цементно-песчаные растворы также подходят для фасадных работ, особенно если требуется более толстый шов для выравнивания, но их теплоизоляционные характеристики хуже.

Какие особенности нужно учитывать при приготовлении раствора для кладки газобетона?

При приготовлении раствора важно соблюдать точные пропорции компонентов и тщательно перемешивать смесь для достижения однородной консистенции. Для клеевых составов необходимо использовать чистую воду и соблюдать рекомендации производителя по количеству жидкости, чтобы раствор не был слишком жидким или густым. Переизбыток воды снижает прочность сцепления, а слишком густой раствор тяжело наносить равномерно. Также стоит учитывать температуру окружающей среды — при холоде время схватывания увеличивается, при жаре — уменьшается.

Как влияет выбор раствора на долговечность и теплоизоляцию стены из газобетона?

Выбор раствора напрямую влияет на качество кладки и свойства стены. Тонкий слой клеевого раствора снижает теплопотери и уменьшает образование мостиков холода, благодаря чему стена сохраняет свои изоляционные качества. Такой раствор способствует прочному соединению блоков и предотвращает появление трещин. Цементно-песчаный раствор с более толстым швом ухудшает теплоизоляцию и может приводить к образованию холодных зон. В результате, стены с правильным раствором служат дольше и обеспечивают комфортный микроклимат в помещении.

Какие существуют типы растворов для кладки газобетонных блоков и чем они отличаются?

Для кладки газобетонных блоков применяются несколько видов растворов. Основные из них — это цементно-песчаный раствор и специальные клеевые смеси. Цементно-песчаный раствор универсален, хорошо держит нагрузку и подходит для наружных стен, но слои кладки с ним получаются толстыми — обычно около 10 мм. Клеевые смеси разработаны специально для газобетона, у них слой намного тоньше — около 2-3 мм, что улучшает теплоизоляционные свойства стены и уменьшает расход материала. Клеевые смеси обладают высокой адгезией и позволяют ускорить процесс кладки, так как блоки хорошо склеиваются между собой. Выбор между ними зависит от требований к прочности, скорости работы и теплоизоляции.

Какие особенности нужно учитывать при выборе и приготовлении раствора для кладки газобетонных блоков?

При выборе раствора для газобетонных блоков важно учитывать несколько моментов. Во-первых, состав смеси должен обеспечивать достаточную прочность сцепления, но при этом не создавать чрезмерной жесткости, чтобы не нарушать структуру блоков. Во-вторых, раствор не должен быть слишком тяжелым или плотным, чтобы сохранить хорошие теплоизоляционные свойства конструкции. Если используется цементно-песчаный раствор, важна правильная пропорция — обычно 1 часть цемента на 3-4 части песка. При использовании клеевых смесей нужно строго соблюдать рекомендации производителя по дозировке воды и перемешиванию, чтобы смесь не была слишком жидкой или густой. Также стоит помнить, что приготовленный раствор должен применяться в течение ограниченного времени, иначе его свойства ухудшаются. Условия окружающей среды, например температура и влажность, тоже влияют на качество кладки и время схватывания.
