ПНД труба с обозначением «1 дюйм» часто используется в системах водоснабжения и ирригации, но фактические размеры могут вызывать путаницу. Номинальный диаметр в дюймах не равен наружному диаметру в миллиметрах. Для ПНД труб размер 1 дюйм соответствует внешнему диаметру 32 мм. Это стандартное значение, применяемое согласно ГОСТ и международным нормам.
Внутренний диаметр такой трубы зависит от толщины стенки, которая варьируется в зависимости от SDR – соотношения диаметра к толщине. Например, при SDR 11 толщина стенки составляет около 3 мм, а внутренний диаметр – примерно 26 мм. При SDR 17 толщина стенки уменьшится до 1,9 мм, а внутренний диаметр увеличится до 28,2 мм.
При выборе ПНД трубы диаметром 1 дюйм важно учитывать не только наружный размер, но и условия эксплуатации: давление, тип среды и длину магистрали. Для бытового водоснабжения чаще всего используют трубы SDR 11, так как они выдерживают давление до 10 атмосфер и обеспечивают оптимальное соотношение прочности и пропускной способности.
Какой фактический наружный диаметр у ПНД трубы на 1 дюйм
ПНД труба, обозначенная как 1 дюйм, соответствует наружному диаметру 32 мм. Это значение установлено по ГОСТ и применяется для труб, произведённых методом экструзии из полиэтилена низкого давления (ПНД).
Важно понимать, что в маркировке используется условное обозначение, а не точное соответствие дюйму в миллиметрах (25,4 мм). Поэтому 1-дюймовая ПНД труба всегда имеет наружный диаметр 32 мм, независимо от толщины стенки или класса прочности (например, SDR 11, SDR 17).
При подборе фитингов, муфт и других соединительных элементов необходимо ориентироваться именно на наружный диаметр 32 мм. Использование элементов, рассчитанных на металлические трубы с фактическим диаметром 25,4 мм, приведёт к несовместимости соединений.
Если требуется точная подгонка соединительных деталей, следует использовать штангенциркуль для измерения наружного диаметра и выбирать фитинги, соответствующие стандарту ПНД труб – не по дюймовой системе, а по фактическому размеру в миллиметрах.
Чем отличается дюймовый размер от метрического при выборе ПНД трубы
Дюймовый размер ПНД трубы указывает на внутренний диаметр, в то время как метрическая система ссылается на наружный диаметр. Это ключевое различие вызывает ошибки при подборе фитингов и соединений.
Например, труба с маркировкой 1″ имеет внутренний диаметр около 25 мм, но её наружный диаметр составляет приблизительно 32 мм. Если опираться только на дюймовое значение, можно ошибочно выбрать несовместимую деталь, рассчитанную на меньший наружный диаметр.
Для сварки или компрессионных соединений важен именно наружный диаметр, поэтому при покупке ПНД труб и комплектующих нужно ориентироваться на метрическую маркировку. Дюймовая система уместна только при замене металлических труб, где внутренний проход критичен.
Чтобы избежать несовместимости, следует уточнять диаметр в миллиметрах, особенно при переходе между различными стандартами или при заказе фитингов. Дюймовые обозначения лучше использовать как справочные, не как основу для расчётов.

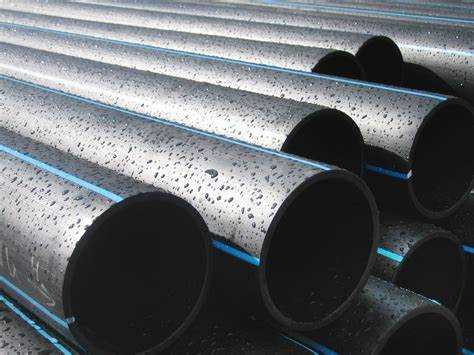

Зависимость наружного диаметра от SDR у ПНД трубы 1 дюйм
ПНД труба номинальным размером 1 дюйм соответствует условному наружному диаметру 32 мм. Однако фактическая толщина стенки напрямую зависит от значения SDR (Standard Dimension Ratio), которое определяет отношение наружного диаметра к толщине стенки трубы.
При SDR 11 толщина стенки составляет около 2,9 мм, а внутренний диаметр – около 26,2 мм. У трубы SDR 13,6 стенка будет около 2,4 мм, внутренний диаметр – 27,2 мм. При SDR 17 толщина снижается до 1,9 мм, что увеличивает внутренний проход до 28,2 мм. Чем выше значение SDR, тем тоньше стенка и больше внутренний диаметр при неизменном наружном диаметре 32 мм.
Для систем водоснабжения под давлением до 10 атмосфер целесообразно выбирать SDR 11. При менее критичных нагрузках допустимо использовать SDR 13,6 или SDR 17, экономя на весе и стоимости трубы. Нельзя выбирать SDR без учета расчетного давления: снижение толщины стенки без корректного гидравлического расчета приводит к авариям в системе.

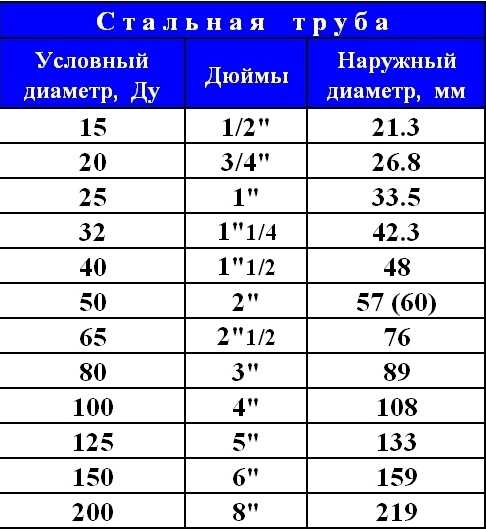

Внутренний диаметр ПНД трубы 1 дюйм при разных толщинах стенки
Наружный диаметр ПНД трубы 1 дюйм (25 мм) остаётся постоянным, но внутренний зависит от толщины стенки, определяемой SDR – отношением внешнего диаметра к толщине стенки. При SDR 11 толщина стенки составляет 2,3 мм, внутренний диаметр – 20,4 мм. У SDR 13.6 толщина 1,9 мм, внутренний диаметр – 21,2 мм. При SDR 17 толщина уменьшается до 1,5 мм, а внутренний диаметр увеличивается до 22 мм. Если выбрать трубу с SDR 21, стенка будет около 1,2 мм, внутренний диаметр составит 22,6 мм. Чем выше SDR, тем тоньше стенка и больше полезный проход, но ниже прочность на давление. Для водопровода под высоким давлением предпочтительны трубы SDR 11 или 13.6. Для самотечных и дренажных систем допустимы SDR 17 и выше.
Как правильно определить диаметр ПНД трубы для фитингов и соединений
Измерения следует проводить штангенциркулем по внешней окружности трубы. Внутренний диаметр учитывать не нужно, так как он зависит от толщины стенки и не влияет на выбор компрессионных или обжимных фитингов.
Для резьбовых соединений важно различать дюймовую размерность фитинга и фактический диаметр трубы. Например, резьба 1″ на фитинге рассчитана на трубу с наружным диаметром 32 мм. Попытка соединить её с трубой 25 мм приведёт к протечкам или невозможности монтажа.
Компрессионные фитинги всегда маркируются по наружному диаметру ПНД трубы. Если труба имеет диаметр 40 мм, следует использовать фитинг 40 мм. Нельзя ориентироваться на внутренний диаметр, так как он варьируется в зависимости от SDR и класса прочности трубы.
При соединении труб с переходом на резьбу необходимо использовать специальные адаптеры с одной стороны под обжим, с другой – с дюймовой наружной или внутренней резьбой. Например, для трубы 32 мм потребуется адаптер 32 мм × 1” ВР или НР в зависимости от типа соединения.
Для сварных соединений важно точно измерить наружный диаметр, так как сварочные муфты подбираются с минимальными допусками. Ошибка даже в 1 мм приведёт к невозможности герметичного соединения.

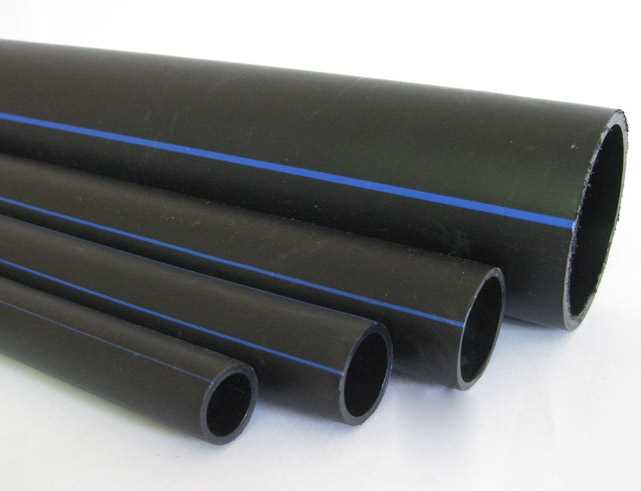

Маркировка ПНД труб диаметром 1 дюйм: как читать и понимать
Маркировка ПНД труб включает несколько ключевых элементов, которые позволяют точно определить параметры изделия. Для трубы диаметром 1 дюйм (25 мм) важно правильно интерпретировать эти данные, чтобы подобрать подходящие фитинги и обеспечить надежное соединение.
- Наружный диаметр – у трубы на 1 дюйм фактический наружный диаметр обычно около 32 мм. Это связано с тем, что дюймовая маркировка – условная, и реальный диаметр может отличаться в зависимости от стандарта.
- Толщина стенки – обозначается цифрой после SDR (Standard Dimension Ratio). Например, маркировка SDR 11 означает, что отношение наружного диаметра к толщине стенки равно 11. Для трубы 32 мм наружного диаметра толщина стенки будет примерно 2,9 мм.
- Материал – указывается аббревиатурой, например, PE80 или PE100. PE100 обозначает полиэтилен высокой плотности с повышенной прочностью, что важно при выборе трубы для давления и долговечности.
- Рабочее давление – часто указывается в атмосферах (атм) или барах. Например, маркировка PN10 означает рабочее давление 10 бар при температуре эксплуатации.
- Производитель и дата выпуска – обычно наносятся для отслеживания партии и срока службы трубы.
Пример маркировки: PE100 SDR11 1" PN10 ГОСТ 18599-2001. Расшифровка:
- PE100 – материал полиэтилен высокой плотности;
- SDR11 – отношение диаметра к толщине стенки;
- 1″ – условный диаметр;
- PN10 – рабочее давление 10 бар;
- ГОСТ 18599-2001 – стандарт изготовления.
Для подбора фитингов учитывайте наружный диаметр и SDR, так как именно эти параметры обеспечивают совместимость элементов системы. Не ориентируйтесь исключительно на дюймовое обозначение, оно служит скорее для условного упрощения, чем для точного замера.
Проверяйте маркировку на каждой трубе, чтобы избежать ошибок при монтаже и обеспечить долговечность трубопровода.

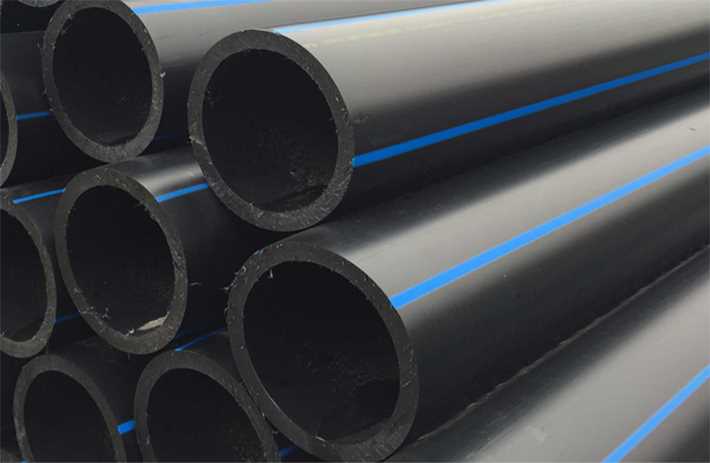

Можно ли заменить ПНД трубу 1 дюйм на аналог в миллиметрах
ПНД труба с обозначением 1 дюйм имеет стандартный внешний диаметр около 32 мм, что соответствует условному проходу 25 мм. При замене на трубу с метрическим размером важно учитывать не только внешний диаметр, но и толщину стенки, которая влияет на внутренний диаметр и гидравлические характеристики.
Аналогами считаются трубы с наружным диаметром от 32 до 34 мм в зависимости от стандарта и SDR (стандарта прочности). К примеру, ПНД труба диаметром 32 мм по ГОСТ может иметь разные SDR, что влияет на толщину стенки – от 3 до 4,5 мм. Это изменяет внутренний диаметр, а значит и пропускную способность трубы.
При замене труб важно подобрать фитинги с соответствующим наружным диаметром. Стандартные фитинги для 1-дюймовой ПНД трубы рассчитаны именно на внешний диаметр около 32 мм. Если взять трубу с диаметром 34 мм, потребуется менять и фитинги, что усложняет монтаж.
Таким образом, технически заменить ПНД трубу 1 дюйм на метрическую трубу диаметром около 32 мм возможно. Однако, отклонения более чем на 1–2 мм в диаметре приведут к несовместимости с фитингами и ухудшению герметичности соединений.
При выборе аналога рекомендуют ориентироваться на маркировку, указывающую SDR и наружный диаметр, чтобы сохранить соответствие с фитингами и гидравлические параметры системы.
Если нужна труба с большей прочностью или с другими характеристиками, лучше выбирать ПНД трубы с аналогичным наружным диаметром и корректировать систему под соответствующие фитинги, а не менять размер в миллиметрах существенно.
| Параметр | ПНД труба 1 дюйм | Метрический аналог |
|---|---|---|
| Наружный диаметр, мм | 32 | 32–34 |
| Внутренний диаметр, мм | 25–27 (зависит от SDR) | 25–28 (зависит от толщины стенки) |
| Совместимость с фитингами | Полная | Требует проверки и подбора |
Вопрос-ответ:
Какой наружный диаметр у ПНД трубы размером 1 дюйм в миллиметрах?
Наружный диаметр ПНД трубы с номинальным размером 1 дюйм обычно составляет около 32 миллиметров. При этом точное значение может варьироваться в зависимости от стандарта и производителя, но чаще всего это значение находится в пределах 31,5–33 мм.
Почему диаметр ПНД трубы 1 дюйм не равен ровно 25,4 мм, если 1 дюйм равен 25,4 мм?
Обозначение «1 дюйм» для ПНД труб — это скорее условный номинальный размер, связанный с внутренним диаметром труб, применяемый для удобства подбора и совместимости с фитингами. Фактический наружный диаметр обычно больше 25,4 мм, так как стенка трубы имеет определённую толщину, а стандарты учитывают ее прочность и другие технические параметры.
Как влияет толщина стенки на внутренний диаметр ПНД трубы диаметром 1 дюйм?
Толщина стенки напрямую уменьшает внутренний диаметр трубы. Например, если наружный диаметр трубы около 32 мм, а толщина стенки составляет 3 мм, то внутренний диаметр будет около 26 мм. Чем толще стенка, тем меньше внутренний проходной диаметр, что влияет на пропускную способность трубы.
Можно ли использовать фитинги на 1 дюйм для ПНД трубы, если ее диаметр в миллиметрах немного отличается?
Фитинги на 1 дюйм рассчитаны на стандартные диаметры труб с этим номиналом, поэтому небольшие отклонения в миллиметрах обычно допустимы и не влияют на герметичность соединения. Однако важно выбирать фитинги и трубы одного стандарта, чтобы обеспечить плотное и надежное соединение.
Какие стандарты определяют размеры ПНД труб диаметром 1 дюйм в миллиметрах?
Основные стандарты, регулирующие размеры ПНД труб, — это ГОСТ 18599 и ISO 4427. Они задают параметры, включая наружный диаметр, толщину стенки и прочие характеристики для труб разных номиналов, в том числе и 1 дюйм, выраженный в миллиметрах.
Какой фактический наружный диаметр ПНД трубы с маркировкой 1 дюйм в миллиметрах?
Маркировка «1 дюйм» у ПНД труб чаще всего соответствует наружному диаметру около 32 миллиметров. Технические стандарты допускают небольшие отклонения, но в большинстве случаев наружный диаметр трубы с такой маркировкой составляет примерно 32 мм. Этот размер позволяет использовать стандартные фитинги и соединения, рассчитанные на 1-дюймовый диаметр. Важно учитывать, что внутренний диаметр будет меньше из-за толщины стенок, которая варьируется в зависимости от типа трубы и её SDR (отношения наружного диаметра к толщине стенки).
Как определить внутренний диаметр ПНД трубы 1 дюйм для подбора фитингов?
Внутренний диаметр ПНД трубы зависит от толщины её стенки, которая изменяется в зависимости от класса прочности и SDR трубы. Для трубы с наружным диаметром около 32 мм внутренний диаметр обычно находится в диапазоне 25–28 мм. Чтобы точно подобрать фитинги, необходимо знать точное значение толщины стенки, указанное в технической документации или маркировке трубы. Если толщина стенки составляет, например, 3,5 мм, то внутренний диаметр можно вычислить как наружный диаметр минус удвоенную толщину стенки (32 мм — 2×3,5 мм = 25 мм). Такой расчёт поможет выбрать соединительные элементы, обеспечивающие плотное и надёжное соединение.
