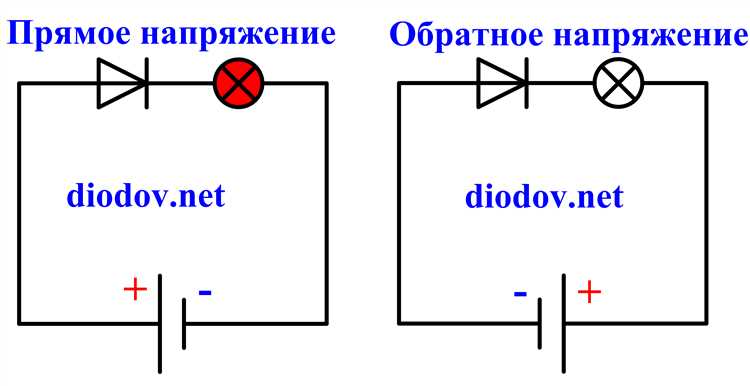

Диод 1N4007 – стандартный выпрямительный элемент с максимально допустимым обратным напряжением до 1000 В и током до 1 А. Его ключевая задача – пропускать ток в одном направлении и блокировать в обратном. Для оценки работоспособности необходим точный тест, который проводится с помощью цифрового мультиметра в режиме проверки диодов.
При проверке важно учитывать, что у диода 4007 прямое падение напряжения в рабочем состоянии находится в диапазоне 0,6–0,7 В. Значения значительно выше или отсутствие проводимости при подаче прямого напряжения указывают на неисправность. Обратное сопротивление при измерении мультиметром должно быть максимально высоким, обычно с отображением «OL» (обрыв цепи).
Процедура тестирования требует последовательного подключения щупов мультиметра: красного к аноду, черного к катоду. Далее происходит фиксирование показаний. Аналогично проверяется обратное направление, при котором не должно быть проводимости. В статье подробно описаны шаги проверки, особенности моделей мультиметров и рекомендации по интерпретации результатов.

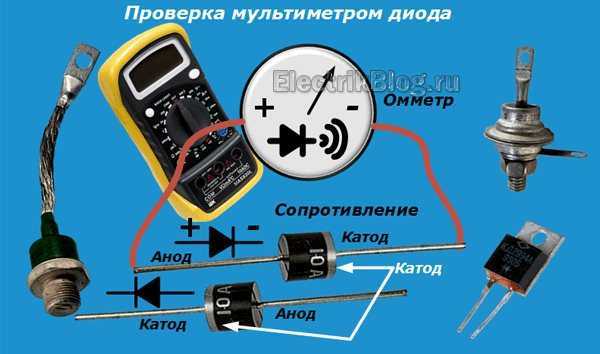

Подготовка мультиметра к измерению диода 4007
Перед проверкой диода 1N4007 необходимо установить мультиметр в режим измерения диодов. Обычно он обозначается символом стрелки с линией или значком диода. Убедитесь, что батарея мультиметра исправна, чтобы получить точные результаты.
Подключите щупы: красный – к разъему VΩmA или аналогичному для измерений низкого напряжения, черный – к гнезду COM. Если мультиметр с функцией автоматического выбора диапазона, просто выберите режим диода.
Перед тестом отключите диод от цепи или снимите его с платы. Это исключит влияние других компонентов на показания и обеспечит корректность замера.
Проверьте целостность и чистоту щупов, чтобы не было окислений или повреждений контактов. Это важно для стабильного сигнала и правильного считывания результата.
Катод диода обозначается полосой, нанесённой на корпус компонента. Эта полоса указывает направление тока при прямом включении.
При использовании мультиметра для проверки важно правильно подключить щупы: красный – к аноду, чёрный – к катоду, чтобы измерить прямое сопротивление.
Настройка мультиметра в режим проверки диодов
Для проверки диода 1N4007 выберите на мультиметре режим измерения диодов, обозначенный значком стрелки и штрих-пунктирной линией. Обычно этот режим расположен на селекторе рядом с режимами омметра или прозвонки.
Подключите щупы к соответствующим гнездам: черный – в разъем COM, красный – в разъем с маркировкой VΩ или символом диода. Неправильное подключение снижает точность измерений или делает их невозможными.
Перед измерением убедитесь, что мультиметр исправен, проверив показания при касании щупов друг к другу – должно отображаться близкое к нулю напряжение или звуковой сигнал, если прибор поддерживает прозвонку.
Если мультиметр с автоподбором диапазонов, переходите к измерению. Если диапазон выбирается вручную, установите его в пределах 2–3 В для точного контроля прямого напряжения диода.
При работе с цифровым мультиметром обратите внимание на индикацию полярности и значения напряжения. В режиме проверки диодов нормальный рабочий диод показывает падение напряжения около 0,6–0,7 В для кремниевых диодов, включая 1N4007.

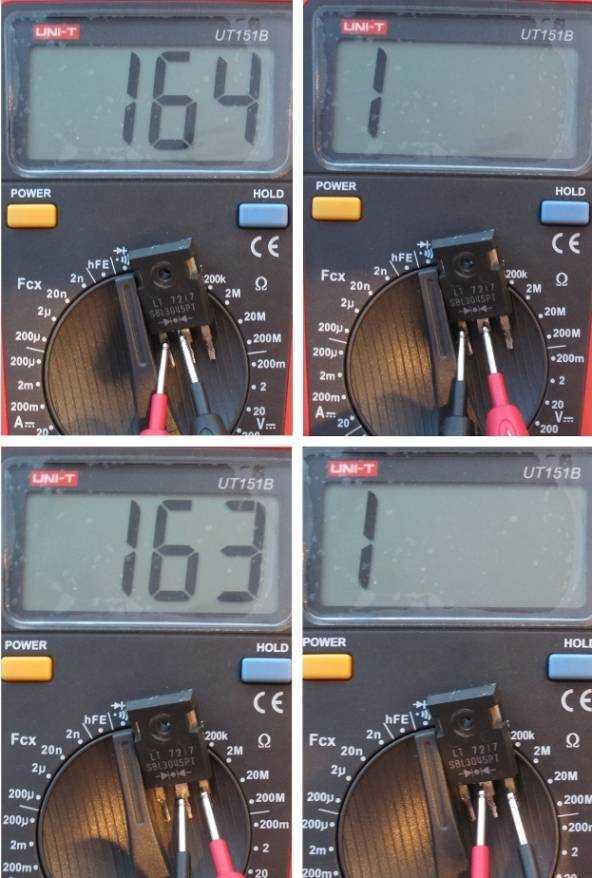

Измерение прямого сопротивления диода 4007
Для проверки прямого сопротивления диода 1N4007 используйте мультиметр в режиме измерения сопротивления или прозвонки. Подключите красный щуп к аноду, черный – к катоду.
При правильном подключении мультиметр покажет сопротивление в пределах от 400 до 800 Ом. Значение зависит от модели прибора и температуры окружающей среды.
Если сопротивление очень низкое (близко к нулю) или отсутствует, это свидетельствует о коротком замыкании или повреждении перехода. Высокое или бесконечное сопротивление указывает на разрыв диода.
Измерения проводите при отключенном диоде от цепи, чтобы избежать искажений. Для точного результата повторите замер несколько раз и сравните показатели.
Проверка обратного сопротивления диода 4007
Для измерения обратного сопротивления диода 4007 необходимо переключить мультиметр в режим измерения сопротивления (Ом). При этом черный щуп подключается к катоду диода, а красный – к аноду. В нормальном состоянии показания должны быть максимально высокими, обычно в пределах мегом или отображать «OL» (обрыв). Если мультиметр показывает низкое сопротивление в обратном направлении, диод неисправен и имеет пробой.
Если мультиметр не оснащен функцией измерения обратного сопротивления, можно использовать режим прозвонки с обратным подключением щупов. В этом случае обратный ток должен отсутствовать, что подтверждает исправность диода 4007.

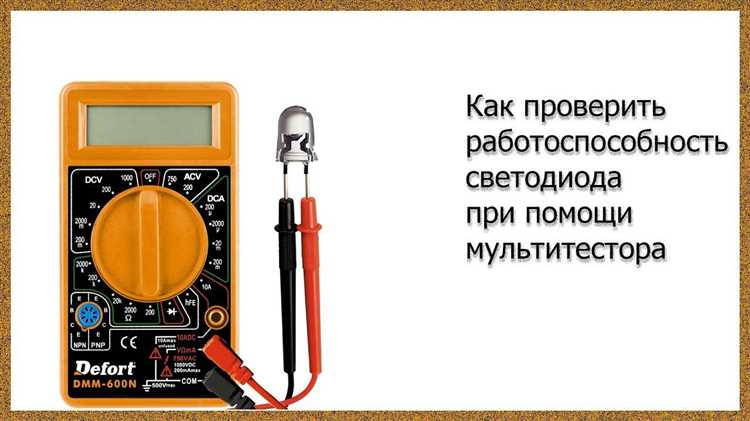

Оценка результатов проверки диода по показаниям мультиметра
При проверке диода 1N4007 мультиметром в режиме прозвонки или измерения сопротивления, правильные показания позволяют оценить состояние элемента и определить его исправность.
- В прямом направлении диод должен показывать падение напряжения в пределах 0,5–0,8 В. Значение ниже 0,4 В указывает на возможное повреждение внутреннего перехода.
- В обратном направлении мультиметр не должен показывать проводимость, обычно на дисплее отображается «OL» или бесконечность. Значение ниже 1 МОм свидетельствует о пробое диода.
Если в обоих направлениях измерения показывают короткое замыкание (низкое сопротивление), диод неисправен и требует замены.
- Проверьте полярность щупов: красный – к аноду, черный – к катоду. При правильном подключении измеритель должен показывать прямое падение напряжения.
- Переверните щупы для проверки обратного направления. Отсутствие проводимости – признак исправного диода.
- При нестабильных или резко меняющихся показаниях рекомендуется повторить измерение или проверить другой мультиметр.
Неисправный диод 1N4007 может проявляться через короткое замыкание или пробой перехода, что нарушает нормальную работу цепи. Четкое следование описанной методике гарантирует точную оценку состояния компонента.
Возможные ошибки при проверке диода 4007 мультиметром
Неверное подключение щупов приводит к ложным показаниям. Анод диода необходимо подключать к красному щупу мультиметра, а катод – к чёрному. Обратное подключение показывает высокое сопротивление или отсутствие проводимости, что естественно, но иногда может быть неправильно истолковано как неисправность.
Проверка диода под напряжением или в цепи может исказить результаты. Рекомендуется проверять диод вне схемы, так как параллельные элементы влияют на показания, создавая ложные короткие замыкания или обрывы.
Неисправные или изношенные щупы мультиметра приводят к нестабильным значениям. Регулярная проверка состояния щупов и их замена при износе обязательна для достоверной диагностики.
Пренебрежение полярностью при измерении приводит к неполному анализу состояния диода. Следует проводить проверку в обе стороны: прямое и обратное включение, чтобы убедиться в отсутствии пробоя и утечки тока.
Низкий уровень заряда батареи мультиметра и неправильная калибровка прибора влияют на точность измерений. Перед проверкой необходимо убедиться, что батарея полностью заряжена, а прибор откалиброван.
Советы по повторной проверке и дополнительным тестам диода
При повторной проверке диода 1N4007 важно обеспечить стабильность измерений и исключить возможные ошибки, связанные с контактами и настройками мультиметра.
- Перед повторным тестом тщательно очистите контакты диода от окислов и загрязнений с помощью спирта и мягкой ткани.
- Если измеряете на плате, отключите питание и по возможности выпаяйте диод, чтобы исключить влияние параллельных элементов.
- При измерении в режиме «прозвонки» ориентируйтесь на значения падения напряжения в прямом направлении – для 1N4007 оно должно быть в диапазоне 0,6–0,8 В.
- В обратном направлении сопротивление должно быть максимально высоким (мегомы), при низких значениях диод считается повреждённым.
Дополнительные тесты для проверки функциональности диода:
- Измерение сопротивления в обеих полярностях. Включите мультиметр в режиме омметра и проверьте сопротивление, чтобы выявить короткое замыкание или разрыв.
- Проверка диода на пробой. Подайте через диод напряжение чуть ниже максимального обратного напряжения (около 900 В в лабораторных условиях невозможно, но можно использовать менее чувствительные методы для оценки).
- Использование источника питания и вольтметра. Подайте через диод малый ток в прямом направлении и измерьте падение напряжения, оно должно соответствовать техническим характеристикам.
- Тест с амперметром. Проверьте ток утечки в обратном направлении, который должен быть близок к нулю.
Повторные замеры с разными мультиметрами помогут исключить аппаратные ошибки. Для точного анализа используйте мультиметры с функцией теста диодов и низким внутренним сопротивлением.
Вопрос-ответ:
Как определить исправность диода 1N4007 с помощью мультиметра?
Для проверки диода 1N4007 нужно перевести мультиметр в режим проверки диодов или сопротивления. Подключите щупы к выводам диода: красный к аноду, черный к катоду. Если прибор показывает падение напряжения около 0,6–0,7 В, диод исправен. При смене полярности показания должны быть максимально высокими или бесконечными, что свидетельствует о нормальной работе.
Почему мультиметр показывает короткое замыкание при проверке диода 4007?
Если при проверке диода мультиметр демонстрирует очень низкое сопротивление в обеих полярностях, это указывает на пробой диода. Такое поведение говорит о том, что переходы внутри диода нарушены, и он перестал выполнять свои функции, поэтому требует замены.
Какие настройки мультиметра лучше использовать для проверки диода 1N4007?
Оптимально выбрать режим проверки диодов на мультиметре, если такой есть. Если его нет, подойдет измерение сопротивления на самой низкой шкале. Этот способ позволяет проверить прямое и обратное сопротивление перехода, что помогает выявить повреждения.
Можно ли проверить диод 1N4007 без выпаивания из схемы?
Проверка диода в смонтированной плате возможна, но результаты могут быть искажены из-за влияния параллельных элементов. Чтобы получить точные данные, рекомендуется снять диод с платы или хотя бы отключить одну из ножек. Это устранит влияние окружающих компонентов на измерения.
Что делать, если мультиметр не показывает никаких значений при проверке диода 4007?
Отсутствие показаний может свидетельствовать о разрыве внутри диода. Также следует проверить исправность самих щупов и батарею мультиметра. Если все в порядке, то скорее всего диод неисправен и нуждается в замене.
