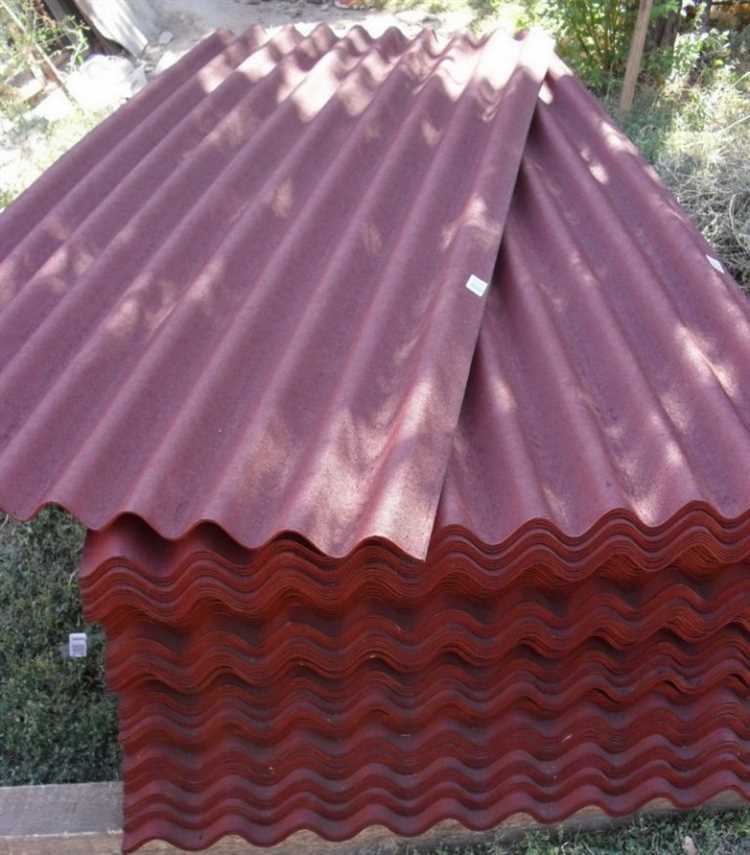

Ондулин – лёгкий волнистый кровельный материал, изготавливаемый из органических волокон, пропитанных битумом. Вес одного стандартного листа – около 6,5 кг, что значительно упрощает транспортировку и укладку. Размер листа составляет 2000×950 мм, полезная площадь – 1,56 м² при нахлёсте. Благодаря этим параметрам ондулин особенно удобен для самостоятельного монтажа на крышах простой формы.
Перед началом монтажа требуется оценить уклон кровли. При уклоне от 5° до 10° необходима сплошная обрешётка, при 10°–15° допустим шаг в 45 см, при уклоне более 15° – до 60 см. Нарушение этих параметров приводит к провисанию листов и снижению герметичности покрытия. Для фиксации используются специальные гвозди с пластиковыми шляпками, которые забиваются строго в гребень волны. На один лист нужно не менее 20 креплений.
Монтаж начинают с подветренной стороны, обеспечивая горизонтальный нахлёст не менее 12 см, вертикальный – в пределах одной волны. Первый ряд выравнивается по свесу, с выпуском 5–7 см за край обрешётки. Второй и последующие ряды укладываются в шахматном порядке, с обязательным смещением. Листы нельзя укладывать встык по ширине – всегда соблюдается нахлёст. Работы проводятся при температуре от +5 до +30 °C, чтобы избежать деформации материала.
Для раскроя листов используется ножовка с мелким зубом или электрический лобзик. В местах примыкания к стенам, трубам и другим элементам применяются уплотнители и ендовы, совместимые с ондулином. Качественная герметизация стыков – ключ к долговечности покрытия. Нельзя использовать силиконовые герметики: ондулин не совместим с ними по структуре и составу.
Выбор подходящего уклона крыши для ондулина
Минимальный допустимый уклон для кровли из ондулина составляет 6° (примерно 1:10 по соотношению высоты к длине ската). При этом требуется сплошная обрешётка и увеличенный нахлёст листов: по вертикали – не менее 30 см, по горизонтали – 2 волны.
При уклоне от 10° до 15° допускается шаг обрешётки до 45 см, вертикальный нахлёст сокращается до 20 см, а горизонтальный – до 1 волны. Такой вариант подходит для хозяйственных построек и навесов средней площади.
Если уклон превышает 15°, можно использовать разрежённую обрешётку с шагом до 60 см. Нахлёсты остаются минимальными: 17 см по вертикали и 1 волна по горизонтали. Такой уклон улучшает водоотведение и снижает нагрузку на покрытие при осадках.
Угол ската следует рассчитывать с учётом длины скатов, региона и снеговой нагрузки. В северных зонах рекомендован уклон не менее 20° – это снижает риск накопления снега и деформации листов. При больших пролётах – более 5 м – также предпочтителен крутой скат.
Нарушение рекомендуемых уклонов приводит к протечкам, преждевременному износу и деформации покрытия. Угол нужно определять ещё на этапе проектирования, с учётом всех нагрузок и конфигурации здания.
Подготовка обрешётки под листы ондулина
Для монтажа ондулина требуется строгая геометрия основания. Допустимое отклонение уровня – не более 5 мм на 2 метра длины. Обрешётка выполняется из сухой, не менее чем 1 сорта, строганой древесины влажностью до 20%.
При уклоне кровли от 5° до 10° необходимо сплошное основание из влагостойкой фанеры толщиной не менее 10 мм или обрезной доски с плотной укладкой. Между досками зазор не допускается.
Для уклонов от 11° до 15° используют разрежённую обрешётку с шагом 45 см. При уклоне свыше 15° шаг увеличивают до 60 см. Шаг замеряется по осям досок. Ширина досок – 40–50 мм, толщина – от 25 мм. Использовать необрезной материал запрещено.
Под ендовы, коньки, хребты, карнизы и другие узлы устанавливают дополнительные элементы усиления – сплошную подкладку минимум 30 см в каждую сторону от линии узла.
Крепление обрешётки выполняется антикоррозийными гвоздями или саморезами по дереву длиной не менее 2,5 толщины доски. Не допускается крепление с торца или с растрескавшихся участков древесины.
Разметка и обрезка листов перед укладкой
Перед укладкой ондулина необходимо точно разметить листы, учитывая свес, нахлёсты и особенности конструкции стропильной системы. Это позволяет избежать лишних подрезок на крыше и ускоряет монтаж.
Для разметки используют:
- рулетку не менее 5 м;
- строительный угольник;
- маркер или мел;
- ровную рейку для проведения линий;
- острый нож, электролобзик или дисковую пилу для обрезки.
Листы раскраивают по длине с учётом стандартного горизонтального нахлёста – не менее 12 см. При уклоне кровли менее 15°, увеличивают нахлёст до 20 см. Вертикальный нахлёст – 1 волна для боковых соединений.
Свес карниза – 5–7 см. При разметке нижнего ряда учитывают этот запас. Вдоль конька листы обрезают так, чтобы между противоположными рядами оставался зазор в 5–8 см под коньковый элемент.
Резку производят на ровной поверхности, чтобы не повредить профиль. При работе электроинструментом избегают перегрева материала – ондулин плавится. Оптимальная подрезка – по волне или впадине, чтобы избежать трещин.
Если листы подгоняются под сложную геометрию, сначала делают шаблон из картона, затем переносят его на лист. Это особенно актуально для примыканий к трубам, фронтонам и ендовам.
Готовые листы укладывают сразу после резки, избегая длительного хранения в стопках – возможна деформация под собственным весом.
Монтаж стартового ряда с учётом направления ветра
Начинайте укладку стартового ряда с подветренной стороны крыши, чтобы снизить риск задирания краёв листов при порывах ветра. Определите преобладающее направление ветра по метеоданным или визуальным признакам на объекте.
Листы ондулина укладывайте с нахлёстом по ширине не менее одной волны (около 10 см), ориентируя нахлёст против ветра. Это обеспечит защиту от проникновения воздуха и влаги под покрытие.
Первые листы должны выступать за линию карниза на 5–7 см для надёжного отвода дождевой воды, предотвращая её попадание на фасад и обрешётку.
Крепите листы гвоздями в вершины волн, отступая от края не менее 5 см. Для стартового ряда используйте не менее 20 креплений на лист, уделяя особое внимание краям, обращённым в сторону ветра.
Соблюдайте последовательность укладки: если ветер дует с востока, монтируйте листы слева направо, при ветре с запада – справа налево. Это исключит образование воздушных пузырей и повысит долговечность кровли.

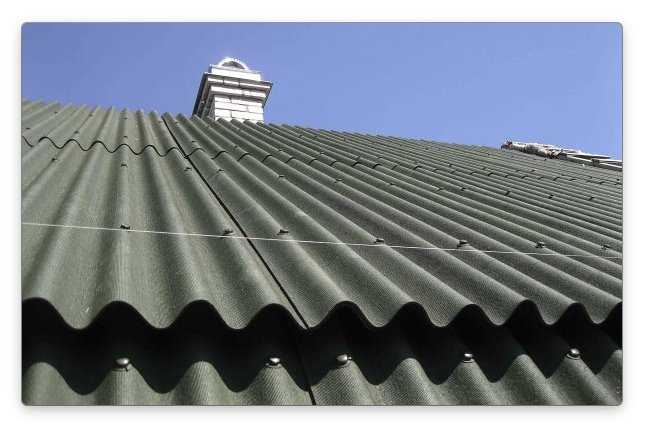

Укладка последующих рядов с перекрытием листов
Каждый новый ряд ондулина укладывается с обязательным смещением листов минимум на одну волну относительно предыдущего ряда. Это обеспечивает герметичность и прочность покрытия. Горизонтальное перекрытие должно составлять не менее 20 см, вертикальное – минимум 10 см.
Начинайте монтаж второго ряда с листа, обрезанного на одну волну короче первого, чтобы обеспечить смещение стыков. Листы фиксируйте оцинкованными гвоздями или саморезами с пресс-шайбой через каждую волну, включая нахлёсты. Расстояние между креплениями – 30-40 см.

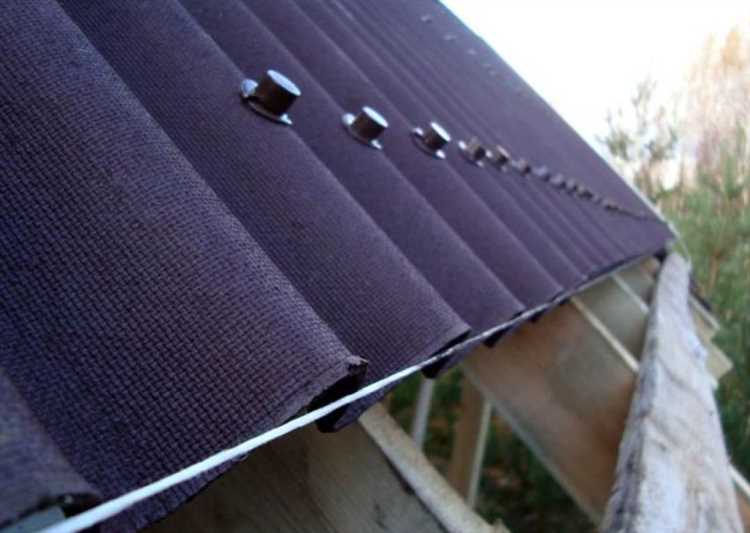

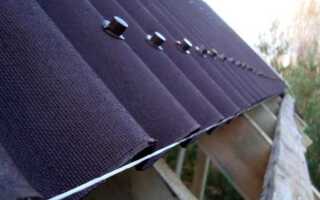

Для контроля ровности рядов рекомендуется использовать натянутую леску вдоль обрешётки. Она позволит избежать смещения листов и сохранять одинаковый шаг креплений.
При монтаже необходимо избегать зазоров в нахлёстах и просветов между листами. Все стыки тщательно прижимайте, чтобы предотвратить попадание влаги под покрытие. При необходимости подрезайте листы строго по линиям волны, не допуская случайных повреждений.
После укладки каждого ряда следует проверить крепёж и целостность листов, устраняя любые деформации и слабые крепления до продолжения монтажа. Это позволит избежать проблем с герметичностью и сохранит долговечность крыши.
Крепление ондулина с соблюдением шагов и точек крепежа
Монтаж ондулина начинается с укладки первой волны листа по карнизу крыши. Лист укладывается с небольшим свесом – 4–5 см, чтобы обеспечить сток воды. Крепление производится в каждой верхней волне листа, ближе к краю, с использованием специальных гвоздей или саморезов с резиновыми шайбами.
Оптимальный шаг крепления по длине листа – 30 см, по ширине – в каждой волне. В верхней части листа крепеж располагается в 5–7 см от края. В местах нахлеста листов крепеж размещается через волну, чтобы избежать деформации и обеспечить плотное соединение.
При монтаже следующих рядов листы укладываются с нахлестом не менее 20 см по длине и 10 см по ширине. Крепежные элементы располагаются в тех же точках, что и у первого ряда, при этом дополнительное крепление необходимо на зонах нахлеста для предотвращения сдвига и продувания.
На коньке листы ондулина закрепляются через верхнюю волну с шагом 15–20 см, чтобы обеспечить герметичность и ветроустойчивость. Важно проверять, чтобы крепеж не повредил поверхность, а резиновая шайба полностью прилегала к материалу.
При работе с фронтонами и торцами следует дополнительно закрепить листы в местах выхода на ребра крыши. Рекомендуется использовать усиленные крепления, а зазор между листами и обрешеткой не должен превышать 1 мм, чтобы избежать вибраций при ветре.
Каждый лист ондулина в обязательном порядке крепится не менее 8–10 гвоздями или саморезами в зависимости от размера листа и уклона крыши. Для уклонов меньше 15° количество крепежных точек увеличивают на 20% для повышения прочности конструкции.

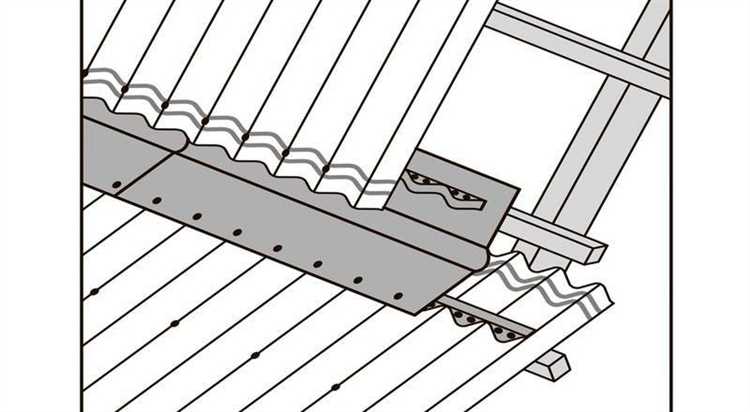

Установка конька и примыканий к стенам
Для монтажа конька из ондулина подготовьте металлический или пластиковый коньковый элемент с длиной, совпадающей с длиной крыши. Убедитесь, что поверхность под конёк чистая и сухая.
Закрепляйте конёк на верхних волнах листов ондулина саморезами с уплотнительными шайбами через каждые 30–40 см, строго по центру конька. При этом саморезы вкручиваются вертикально, чтобы исключить протечки.
Для герметизации швов между коньковыми элементами используйте уплотнительную ленту или специальный клеевой герметик, предназначенный для ондулина. Соединения конька должны перекрываться минимум на 15 см.
Примыкание к стенам выполняется с использованием металлических фартуков, согнутых по форме стены и зафиксированных на мауэрлате или обрешётке. Фартук должен заходить под ондулин минимум на 10 см и заходить на стену на 15–20 см.
Для крепления фартука к стене применяйте дюбеля и саморезы, с шагом не более 40 см. В местах стыков используйте герметик на основе битума или силикона, устойчивый к атмосферным воздействиям.
После установки фартука над ним рекомендуется закрепить уплотнительную ленту, предотвращающую попадание влаги под кровельный материал.
Все места примыкания должны быть тщательно проверены на плотность прилегания и отсутствие зазоров, чтобы исключить протечки и накопление влаги.
Герметизация и проверка стыков после монтажа
Для обеспечения долговечности крыши из ондулина необходимо тщательно герметизировать стыки между листами и у проходных элементов. Это предотвращает попадание влаги и разрушение конструкции.
- Обработайте швы герметиком на основе силикона или полиуретана, устойчивым к ультрафиолету и температурным перепадам. Толщина слоя должна быть не менее 3 мм.
- Особое внимание уделите узлам примыкания к стенам, трубам и вентиляционным выходам. Для герметизации используйте специализированные мастики и уплотнительные ленты с клеевой основой.
- Проверьте плотность прилегания листов ондулина, исключив щели свыше 2 мм. При необходимости подложите прокладки из уплотнительной резины или бутилкаучука.
- Проконтролируйте правильность укладки конькового и карнизного элементов, которые также должны быть обработаны герметиком для предотвращения подтеков.
После нанесения герметика дайте ему полностью высохнуть согласно инструкции производителя (обычно 24-48 часов).
Проверка качества герметизации включает:
- Визуальный осмотр на наличие непрокрашенных участков и трещин в герметике.
- Имитацию дождя с помощью шланга под напором, чтобы выявить возможные протечки.
- Осмотр внутренних помещений на предмет влажности и плесени через 3-5 дней после дождя.
При обнаружении дефектов повторно обработайте проблемные места, используя ту же технологию герметизации.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для установки крыши из ондулина?
Для монтажа крыши из ондулина потребуются: рулетка, уровень, молоток, ножовка или электропила для резки, шуруповерт с подходящими битами, кровельные гвозди или саморезы с резиновыми шайбами, защитные перчатки и лестница. Кроме того, потребуется сама кровельная обрешетка из деревянных брусков или металлических профилей, а также ондулин в необходимом количестве, учитывая площадь крыши и запас на нахлёсты.
Как правильно подготовить крышу к монтажу ондулина, чтобы избежать протечек и деформаций?
Подготовка начинается с проверки состояния стропильной системы — она должна быть ровной и прочной. Затем устанавливается обрешетка с шагом, рекомендованным производителем ондулина (обычно 30-40 см). Важно, чтобы поверхность была чистой и сухой. Перед укладкой ондулина нужно проверить, что все элементы крепления не выступают и не создают неровностей. Нахлёсты листов должны быть точными, чтобы избежать попадания влаги. По периметру крыши стоит предусмотреть защитные элементы — ветровые доски и коньковые планки.
Как правильно крепить листы ондулина, чтобы крыша служила долго и не повреждалась ветром?
Листы крепят при помощи кровельных гвоздей или саморезов с резиновыми шайбами, которые обеспечивают герметичность. Крепёж располагают по волнам листа, чтобы избежать деформации материала. Расстояние между креплениями должно соответствовать рекомендациям производителя — обычно это каждая вторая или третья волна. Важно не перетягивать крепёж, чтобы не повредить ондулин. Кроме того, крепить нужно только в местах нахлёстов и краях листа, чтобы предотвратить поддувание ветром. На коньке и торцах крыши используют специальные планки, которые фиксируют края и обеспечивают дополнительную защиту.
Какие ошибки чаще всего допускают при монтаже крыши из ондулина и как их избежать?
Одной из распространённых ошибок является неправильный шаг обрешетки — слишком большой приводит к провисанию листов и нарушению герметичности. Также часто листы укладывают без учёта направления волны, что уменьшает прочность покрытия. Неправильное крепление — слишком слабое или чрезмерное затягивание гвоздей — приводит к повреждениям и быстрому износу. Иногда пренебрегают нахлёстами, укладывая листы с недостаточным перекрытием, что способствует протечкам. Чтобы избежать проблем, нужно внимательно изучить инструкцию производителя, строго соблюдать расстояния и правила крепления, а также тщательно проверять качество и ровность обрешетки до начала монтажа.
