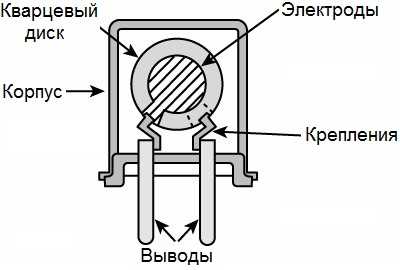

Кварцевые резонаторы применяются в генераторах и схемах синхронизации, где требуется стабильная частота. Их номинальная частота указывается производителем, однако реальные параметры могут отличаться из-за допустимых отклонений, старения и влияния внешней среды. Точное определение частоты необходимо при разработке и калибровке устройств, а также для оценки качества компонентов.
На практике частоту резонатора измеряют с помощью высокостабильного частотомера или гетеродинного метода. Для этого резонатор подключают к генератору с возможностью тонкой настройки и регистрируют частоту сигнала, при которой амплитуда на выходе достигает максимума. Допустимый ток возбуждения не должен превышать указанный в документации, иначе характеристики кристалла могут измениться необратимо.
Рекомендуется использовать измерительную схему с буферным усилителем, чтобы исключить влияние входного сопротивления прибора на резонанс. При тестировании также важно учитывать температуру: даже отклонение на ±10 °C может вызвать сдвиг частоты на десятки ppm. Для точных измерений используют термостабилизированные камеры или проводят коррекцию по известной температурной зависимости конкретного резонатора.

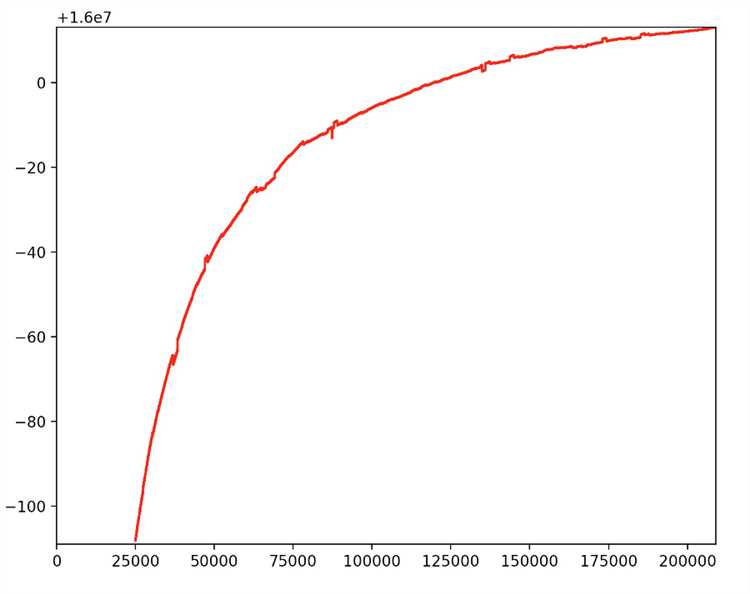

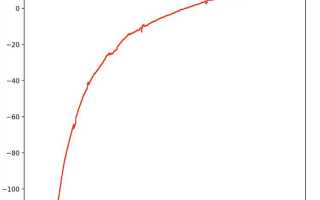

Перед началом измерений следует прогреть резонатор до рабочего состояния, особенно если это высокостабильный кристалл с герметичным корпусом. Это исключает нестабильность, связанную с остаточной влагой и механическим напряжением после хранения. Только после этого можно получать достоверные данные о его собственной резонансной частоте.
Выбор измерительного оборудования для анализа резонаторов
Для точного определения частоты кварцевого резонатора необходим прибор с минимальной погрешностью по времени и высокой стабильностью генератора опорной частоты. Частотомер должен обеспечивать разрешение не хуже 0,1 Гц при измерениях в диапазоне 1–30 МГц. Желательно использовать модели с внешним опорным входом для синхронизации с эталонным генератором (например, OCXO или GPSDO).
Генератор сигналов необходим для возбуждения резонатора. Оптимальны приборы с низким уровнем фазового шума и возможностью точной установки частоты с шагом не более 1 Гц. Для анализа параллельного и последовательного резонанса рекомендуется наличие режима sweep с контролем амплитуды сигнала на выходе до 100 мВ.
Осциллограф должен иметь полосу пропускания не менее удвоенной частоты резонатора, чтобы фиксировать форму сигнала без искажений. Желательно наличие функции FFT для наблюдения спектра. Это позволяет выявить гармоники и шумы, влияющие на стабильность.
Импедансный анализатор предпочтителен при необходимости точного определения эквивалентной схемы резонатора. Поддержка диапазона частот до 100 МГц и разрешение по частоте 1 Гц позволяют детально изучить реакцию устройства. Важны параметры входного сопротивления (не ниже 1 МОм) и калибровка по открытой, замкнутой и нагрузочной схемам.
Для автоматизации измерений рекомендуется использование оборудования с интерфейсом USB или GPIB и поддержкой SCPI-команд. Это позволяет интегрировать приборы в программно-аппаратный комплекс и проводить серийный анализ резонаторов без участия оператора.
Подключение кварцевого резонатора к генератору и осциллографу
Для измерения частоты кварцевого резонатора его подключают к генератору высокочастотного сигнала с возможностью настройки амплитуды и частоты возбуждения. Оптимальная амплитуда сигнала – не более 0,5 В, чтобы исключить перегрузку кристалла. Частота генератора должна быть в диапазоне ±100 кГц от номинальной частоты резонатора.
Кварцевый резонатор включается в последовательную цепь между выходом генератора и точкой измерения. В большинстве случаев используется схема с включением резонатора между выходом генератора и входом осциллографа через нагрузочный резистор сопротивлением 1–5 кОм. Такой резистор минимизирует влияние входного сопротивления осциллографа на контур.
Осциллограф подключается непосредственно к точке после резонатора, обеспечивая визуализацию сигнала. Частота, на которой наблюдается максимальное усиление или минимум фазы, соответствует резонансной частоте кварца. Для повышения точности желательно использовать осциллограф с полосой пропускания не менее 50 МГц и зонд с малой емкостью (менее 10 пФ).
Подключение должно выполняться с использованием коаксиальных кабелей минимальной длины. Монтаж на макетной плате или через переходники резко снижает точность измерений из-за паразитных индуктивностей и емкостей. Рекомендуется пайка в экранированной среде.
Настройка схемы с обратной связью для возбуждения колебаний

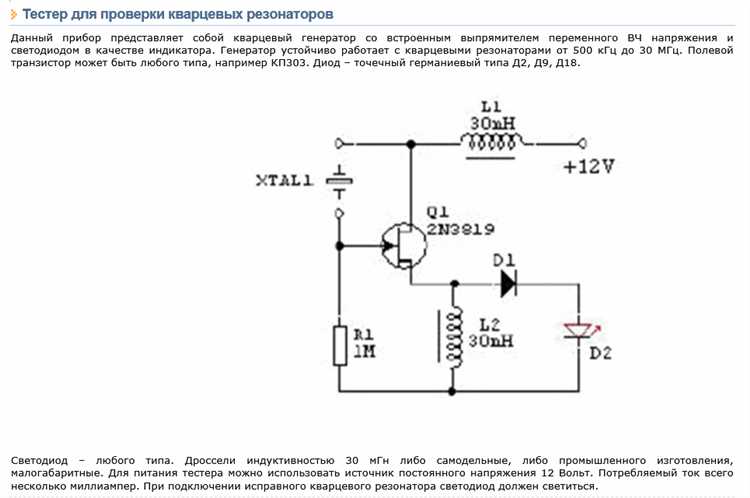

Для стабильного запуска кварцевого резонатора требуется правильно организованная схема с положительной обратной связью. Основу составляют усилительный элемент (например, инвертирующий усилитель на транзисторе или логическом элементе) и цепочка обратной связи с кварцем.
Амплитуда сигнала в цепи должна превышать уровень, необходимый для преодоления порога возбуждения резонатора. Коэффициент усиления каскада при этом должен быть не менее единицы. В большинстве случаев используют CMOS-инверторы, обеспечивающие достаточное усиление и минимальные искажения формы сигнала.
Обратная связь организуется через кварцевый резонатор, подключённый между выходом усилителя и его входом. Для обеспечения фазового сдвига на 180° при сохранении положительной обратной связи дополнительно включают резистор с высоким сопротивлением (от 1 до 10 МОм) параллельно входу и выходу усилителя. Это позволяет стабилизировать рабочую точку усилителя и исключить паразитные режимы.
Если схема запускается нестабильно или отсутствует генерация, необходимо проверить соответствие всех номиналов и убедиться, что резонатор предназначен для работы в колебательном режиме (а не в качестве фильтра). Допустимо также добавить демпфирующий резистор последовательно с кварцем (до 1 кОм) для подавления высокочастотных гармоник и стабилизации спектра.
Соблюдение температурных условий и защита от внешних наводок существенно повышают устойчивость колебательного процесса. При необходимости используется экранирование и фильтрация питания.
Измерение резонансной частоты при помощи частотомера

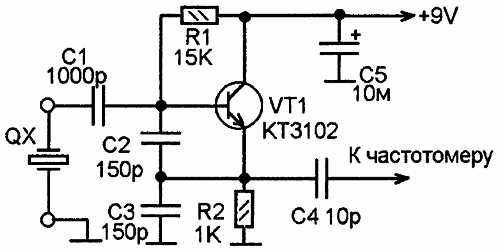

Для точного измерения резонансной частоты кварцевого резонатора используется высокочастотный частотомер с входным сопротивлением не менее 1 МОм и минимальной нагрузочной емкостью. Резонатор включается в колебательный контур генератора типа Pierce или Colpitts, обеспечивающий устойчивую генерацию при заданной нагрузке.
Подключение частотомера осуществляется непосредственно к выходу генератора, желательно через развязывающий резистор 1–10 кОм, чтобы минимизировать влияние входной емкости прибора на частоту генерации. Перед измерением необходимо прогреть схему в течение 5–10 минут для стабилизации температурного режима.
Измеренная частота отличается от номинальной, указанной на корпусе резонатора, поскольку зависит от параметров схемы возбуждения. Для получения максимально точного результата необходимо использовать нагрузку, эквивалентную рекомендованной производителем: типичное значение – емкость 20–30 пФ. При необходимости корректировки применяются варикапы или подстроечные конденсаторы.
Резонансная частота определяется по частотомеру с разрешением не хуже 0,1 Гц при частотах до 10 МГц. При этом важно обеспечить стабильное питание генератора (не хуже ±1%) и экранирование схемы от внешних наводок. Измерение проводится однократно после полной стабилизации всех параметров.
Учёт паразитной ёмкости и индуктивности при измерениях
Паразитные параметры существенно искажают результаты измерения резонансной частоты кварцевого резонатора, особенно в диапазоне от 1 до 30 МГц. Их влияние необходимо учитывать при построении схемы и интерпретации результатов.
- Паразитная индуктивность возникает в проводниках, особенно при применении макетных плат и длинных соединений. Даже короткие провода длиной 5 см добавляют до 100 нГн, что при высокочастотной работе приводит к заметному изменению импеданса.
Для снижения влияния:
- Используйте минимальную длину соединений. Размещение компонентов на SMD-плате с заземлённым полигоном эффективно снижает паразитные индуктивности.
- Включайте компенсирующую ёмкость, равную измеренной паразитной, в схему модели резонатора. Для оценки используйте калибровку с эталонным конденсатором или метод отключения кварца.
- Применяйте щупы с низкой ёмкостью (менее 10 пФ) и активные пробники для высокоточных измерений. Избегайте стандартных щупов с длинным заземляющим проводом.
- Проводите измерения в экранированной среде, чтобы исключить наводки, приводящие к ложным показаниям частоты.
Искажения, вызванные паразитными параметрами, особенно критичны при расчёте точного значения серии или параллельной резонансной частоты. Без их учёта возможно отклонение более чем на 1000 ppm от номинала.

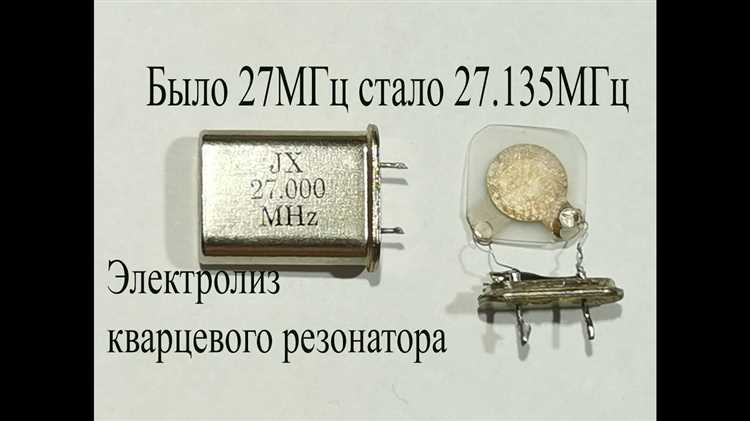

Сравнение полученной частоты с номиналом на корпусе
Для проверки точности кварцевого резонатора измеренная частота должна строго сопоставляться с номинальной, указанной на корпусе. Разница в частотах не должна превышать допустимых допусков, типичных для данного типа резонатора: ±20 ppm для стандартных и до ±5 ppm для высокоточных моделей.
Если измеренная частота отличается более чем на 50 ppm, это свидетельствует о дефекте или неправильных условиях измерения. В таких случаях необходимо повторить измерение с учетом влияния температуры и нагрузки на резонатор, а также проверить исправность измерительного оборудования.
Для оптимального сравнения следует использовать частотомеры с разрешением не менее 0,1 Гц, особенно при измерении резонаторов с частотой выше 10 МГц. Следует учитывать, что номинал на корпусе часто округлен, поэтому расхождение до 10 ppm в пределах нормы.
Рекомендуется фиксировать результаты измерений с указанием температуры и режима работы резонатора, так как изменение условий влияет на частоту. Если несоответствие частот превышает установленные допуски, резонатор подлежит замене или дополнительной калибровке.
Вопрос-ответ:
Как определяется резонансная частота кварцевого резонатора?

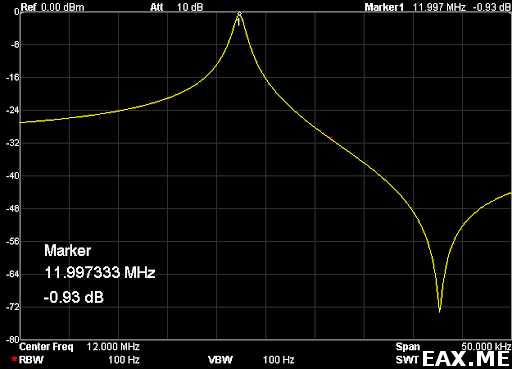

Резонансная частота кварцевого резонатора определяется с помощью измерения его электромеханических характеристик, обычно используя метод частотного сканирования. При подаче переменного напряжения на резонатор фиксируется частота, на которой происходит максимальное изменение импеданса, что соответствует его резонансному состоянию.
Какие приборы применяют для точного измерения частоты кварцевого резонатора?
Для точного определения частоты используют частотомеры, анализаторы цепей и сетевые анализаторы. Также применяют специализированные приборы, такие как измерители параметров кварцевых резонаторов, которые обеспечивают высокую точность и стабильность измерений.
Почему важно учитывать температуру при определении частоты кварцевого резонатора?
Температура существенно влияет на параметры кварца, вызывая изменение его механических свойств и, как следствие, резонансной частоты. Поэтому при измерениях часто проводят температурную стабилизацию или корректируют результаты с учётом температуры, чтобы получить корректные данные.

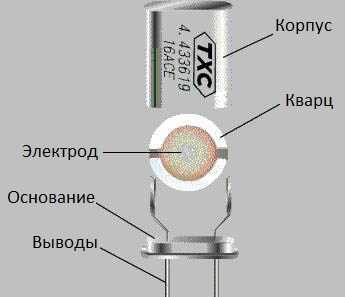

Как влияет качество изготовления на частоту кварцевого резонатора?
Качество изготовления влияет на точность и стабильность резонансной частоты. Наличие дефектов, неравномерность толщины пластины или загрязнения могут привести к смещению частоты и увеличению потерь, ухудшая характеристики резонатора.
Какие методы используют для повышения точности измерения частоты кварцевых резонаторов?
Для повышения точности применяют калибровку оборудования с эталонными частотами, стабилизацию температуры и использование высокочастотных генераторов с низким уровнем фазовых шумов. Кроме того, иногда применяют цифровую обработку сигнала для более точного определения резонансной точки.
