Патроны с защелками часто применяются в электромонтажных работах благодаря простоте подключения и надежности контакта. Для безопасного отсоединения проводов необходимо знать точный механизм работы защелок и использовать подходящие инструменты. Неправильное снятие может привести к повреждению контактной группы и снижению качества соединения.
Перед началом работы убедитесь в отсутствии напряжения на проводах, а также подготовьте тонкий плоский инструмент – например, специализированную отвертку или лезвие. Для освобождения провода нужно аккуратно поддеть защелку, не применяя чрезмерных усилий, чтобы избежать деформации фиксатора. При многократном отсоединении следует проверить состояние защелок и контактов на наличие износа или повреждений.
Важная рекомендация – работать с проводами, держа патрон неподвижно, чтобы минимизировать риск повреждения жилы и изоляции. После отсоединения провода осмотрите контактные поверхности на предмет окисления или загрязнений и при необходимости проведите очистку перед повторным подключением.
Выбор инструментов для безопасного отсоединения проводов
Для работы с патронами, оснащёнными защёлками, необходимы специализированные инструменты, позволяющие избежать повреждений и обеспечить надёжное отсоединение проводов.
Оптимальный выбор – узкие плоские отвертки с шириной лезвия от 2 до 4 мм. Они подходят для аккуратного поддёма защёлок без деформации корпуса или контактов.
Пинцеты с тонкими и изогнутыми наконечниками помогают удерживать и направлять провода при отсоединении, минимизируя риск вырывания или перелома жилы.
Для более жёстких соединений подойдёт инструмент с изолированными ручками, чтобы исключить возможность короткого замыкания и повысить безопасность.
Избегайте применения плоскогубцев с широкими губками или металлических предметов без точного контроля усилия – это часто приводит к повреждению защёлок и изоляции проводов.
Перед началом работы рекомендуется проверить состояние инструментов – отсутствие заусенцев, ровность лезвий и надёжность фиксации ручек.
Подготовка рабочего места перед разборкой патрона
Выберите ровную и устойчивую поверхность, на которой будет удобно разместить инструмент и детали. Рабочее место должно быть освещено светом не менее 500 люкс, чтобы обеспечить чёткое различие мелких элементов.
Подготовьте набор инструментов: плоскую и крестовую отвертки с тонкими лезвиями, пинцет с острыми концами, а также пластиковую лопатку для аккуратного поддевания защёлок. Все инструменты должны быть исправны и очищены от загрязнений.
Используйте антистатический коврик или мягкую ткань для размещения патрона и проводов, чтобы избежать повреждений изоляции и контактов. Запаситесь несколькими ёмкостями или небольшими контейнерами для разборки, чтобы сразу складывать отсоединённые элементы и не потерять мелкие детали.
Отключите питание оборудования и проверьте отсутствие напряжения на проводах с помощью мультиметра или индикатора напряжения. Перед началом работы убедитесь, что руки сухие и чистые – это снизит риск случайного короткого замыкания.
При наличии паспортных данных патрона или схемы подключения держите их под рукой. Это поможет ориентироваться в расположении контактов и избежать ошибок при повторном подключении.

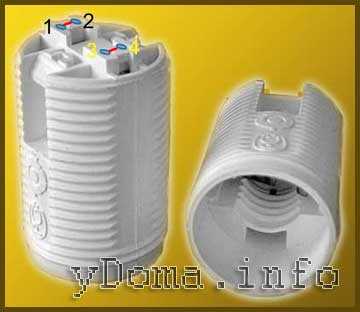

Определение типа защелок на патроне
Пружинные защелки выполнены из изогнутой металлической ленты, которая при нажатии освобождает провод. Обычно их легко распознать по видимым выступам, которые возвращаются в исходное положение под действием упругости металла.
Пластинчатые защелки состоят из тонкой пластинки с зацепом, которая фиксирует провод в пазу. Для отсоединения требуется надавить на край пластинки или сдвинуть ее в сторону.
Наличие направляющих пазов и выступов на корпусе патрона помогает понять, какой тип защелок используется. Если защелка фиксируется в пазах с видимыми зацепами – скорее всего, пластинчатая.
Определить тип защелок можно, аккуратно осмотрев механизм сбоку и проверив подвижность элементов. Для некоторых моделей характерно наличие кнопки или рычага для разблокировки провода.
Правильное определение типа защелок помогает избежать повреждений проводов и патрона при отсоединении. Работать нужно, воздействуя именно на фиксирующий элемент, не прилагая усилия к самому проводу.
Последовательность действий при отсоединении проводов
- Отключите питание оборудования и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или тестера.
- Освободите доступ к патрону, при необходимости демонтировав защитные крышки или корпуса.
- Определите положение защёлок на патроне – обычно это пластиковые или металлические фиксаторы по бокам или сверху.
- Нажмите или сдвиньте защёлки согласно конструкции патрона, чтобы разблокировать провод.
- Аккуратно вытяните провод, удерживая патрон одной рукой, чтобы не повредить контакты и не деформировать корпус.
- Если провод не выходит легко, повторите проверку фиксации защёлок и избегайте применения чрезмерной силы.
- Проверьте состояние контактов на предмет окисления или механических повреждений перед повторным подключением.
Следование этой последовательности гарантирует сохранность оборудования и безопасность при работе с электрическими соединениями.
Как избежать повреждения проводов и контактов
Перед отсоединением провода убедитесь, что питание отключено. Работать под напряжением опасно и может привести к короткому замыканию или повреждению контактов.
Используйте инструмент с узким и тонким жалом, чтобы аккуратно нажать на защелку. Сильное рывковое воздействие или попытка выдернуть провод без освобождения защелки часто повреждают пластиковые детали и контактные площадки.
Держите провод у основания наконечника, не тяните за изоляцию. Натяжение на изоляцию вызывает ослабление или разрыв внутренней жилы, что приведёт к плохому контакту или обрыву.
Если защелка плохо видна, используйте увеличительное стекло или фонарик для лучшего обзора. Правильный визуальный контроль помогает избежать ошибок при снятии.
После отсоединения провода проверьте состояние контактов: отсутствие деформаций и следов окисления. При необходимости аккуратно очистите контакты мягкой щёткой или спиртом, не применяйте абразивные средства.
Избегайте перекручивания проводов при подключении и отключении – это снижает срок службы и ухудшает электрический контакт.
Методы проверки надежности фиксации после отсоединения
После отсоединения провода от патрона с защелками необходимо проверить целостность крепления и отсутствие повреждений. В первую очередь, визуально осмотрите защелку: она должна полностью возвращаться в исходное положение, без трещин и деформаций.
Далее проведите проверку механической фиксации: вставьте провод обратно и слегка потяните его за изоляцию. Отсутствие люфта и легкий, но четкий щелчок при защелкивании укажут на правильное крепление.
Используйте небольшое усилие, чтобы проверить фиксацию в разных направлениях – провода не должны выпадать при умеренном изгибе или вибрации. Проверку лучше выполнять в условиях, максимально приближенных к реальным условиям эксплуатации.
Проверка целостности контакта проводится с помощью мультиметра в режиме прозвонки. Контакт должен иметь низкое сопротивление без прерываний, что гарантирует стабильную работу цепи после фиксации.
Если есть доступ к патрону, оцените состояние контактных площадок: отсутствие окислов и загрязнений повышает надежность соединения и предотвращает неплотный контакт.
Регулярное повторное тестирование после повторного подключения поможет своевременно выявить ослабление фиксации и предотвратить возможные сбои.
Особенности работы с изношенными или закисшими защелками
Защелки, которые долго эксплуатировались или подверглись воздействию влаги, часто теряют упругость и могут заедать. Перед отсоединением рекомендуется обработать соединение проникающей смазкой на основе силикона или легкого масла, избегая избытка, чтобы не повредить изоляцию проводов.
Для ослабления коррозии применяют тонкую щетку из латунной проволоки или зубочистку для аккуратного удаления налёта вокруг защелок. Применение металлических инструментов следует ограничить, чтобы не деформировать крепёж.
При сильном закисании защёлки можно немного подогреть феном до температуры не выше 60 °C, чтобы смягчить отложения ржавчины и облегчить разъединение. После прогрева следует сразу приступить к отсоединению, так как защёлки быстро остывают и становятся жестче.
Если защёлка утратила форму, при снятии стоит использовать тонкий пластиковый или деревянный инструмент, чтобы поддеть её без повреждений. В противном случае рекомендуется заменить патрон или защёлку, так как повторное крепление будет ненадёжным.
После отсоединения важно проверить целостность и упругость защёлок, при обнаружении трещин или сильной деформации проводят замену, чтобы избежать последующих проблем с контактом и безопасностью.
Правила хранения и маркировки отсоединённых проводов
Правильное хранение и маркировка проводов после отсоединения обеспечивает удобство дальнейшей работы и предотвращает ошибки при повторном подключении.
- Каждый отсоединённый провод нужно снабдить меткой с уникальным идентификатором, указывающим его назначение и место подключения.
- Для маркировки подходят термоусадочные трубки с нанесённым текстом, самоклеящиеся этикетки или маркеры с водостойкими чернилами.
- Записывать следует не только номер провода, но и направление сигнала или функцию (например, «Питание +12 В» или «Сигнал датчика температуры»).
Для хранения применяют следующие рекомендации:
- Провода группируют по функциональному признаку, используя пластиковые хомуты или резинки, чтобы избежать спутывания.
- Свободные концы изолируют изолентой или специальными колпачками, чтобы исключить короткое замыкание и повреждение жил.
- Хранят провода в сухом, защищённом от пыли и механических воздействий месте, избегая перегибов с радиусом меньше 5 см.
- При длительном хранении следует избегать прямого воздействия солнечного света, чтобы избежать деградации изоляции.
Перед повторным подключением рекомендуется сверить маркировку с технической документацией и проверить целостность проводов визуально и с помощью тестера.
Вопрос-ответ:
Как правильно снять провод с патрона, чтобы не повредить защелку?
Для безопасного отсоединения провода сначала убедитесь, что питание отключено. Затем аккуратно найдите защелку на патроне — обычно это небольшая пластиковая деталь, удерживающая провод. Не стоит тянуть за провод напрямую, лучше аккуратно нажать или сдвинуть защелку, чтобы освободить контакт. После этого провод можно плавно вынуть, избегая резких движений, чтобы не повредить крепление.
Что делать, если защелка на патроне не поддается и провод не отсоединяется?
Если защелка кажется слишком тугой, не стоит применять силу, чтобы не сломать пластиковую деталь. Попробуйте использовать небольшой инструмент, например, тонкую отвертку или пинцет, чтобы аккуратно приподнять защелку. Иногда помогает лёгкое покачивание провода из стороны в сторону. Если после нескольких попыток провод не выходит, проверьте, нет ли дополнительного фиксатора или блокировки — в некоторых моделях они могут быть скрыты.
Можно ли отсоединять провода от патрона без отключения электропитания?
Отключение питания перед работой с электропроводкой — обязательное условие для безопасности. Попытка отсоединить провод под напряжением может привести к короткому замыканию, поражению током и повреждению оборудования. Даже если источник питания кажется выключенным, лучше проверить это тестером или мультиметром, чтобы избежать неприятностей.
Как избежать повреждений проводов и патрона при отсоединении?
Чтобы сохранить целостность провода и патрона, нужно аккуратно работать с защелками и не тянуть за изоляцию. Держите провод ближе к месту крепления, мягко освобождайте защелку, не допуская чрезмерного усилия. При необходимости используйте подходящий инструмент для поддевания защелки. Важно соблюдать аккуратность и не спешить, тогда крепления прослужат дольше, а провод останется в хорошем состоянии.
