Коричневый провод в электрических сетях переменного тока используется как фазный. Это значит, что именно по нему подаётся напряжение, обычно 220 В в бытовых системах. При монтаже розеток, выключателей и осветительных приборов неправильное подключение фазного провода может привести к короткому замыканию или поражению электрическим током.
Согласно стандарту IEC 60446, коричневый цвет обозначает фазу L в однофазной системе. При подключении приборов к сети коричневый провод соединяется с клеммой L, обозначенной на большинстве электротехнических устройств. Пренебрежение этим правилом может повлиять на корректность работы оборудования, особенно содержащего электронные компоненты с односторонней полярностью.
Для проверки наличия фазы в коричневом проводе рекомендуется использовать индикаторную отвёртку или мультиметр. Это необходимо делать даже при наличии цветовой маркировки, так как при неправильной замене или ремонте цветовая схема может быть нарушена. Подключение следует выполнять только после полного обесточивания цепи и визуального контроля каждого провода.
Коричневый провод не следует использовать как ноль или заземление. Подмена назначений проводов ведёт к прямой угрозе безопасности. При работе с распределительными коробками и щитками рекомендуется маркировать провода дополнительно, особенно если они находятся в пучке с аналогичными по цвету жилами.

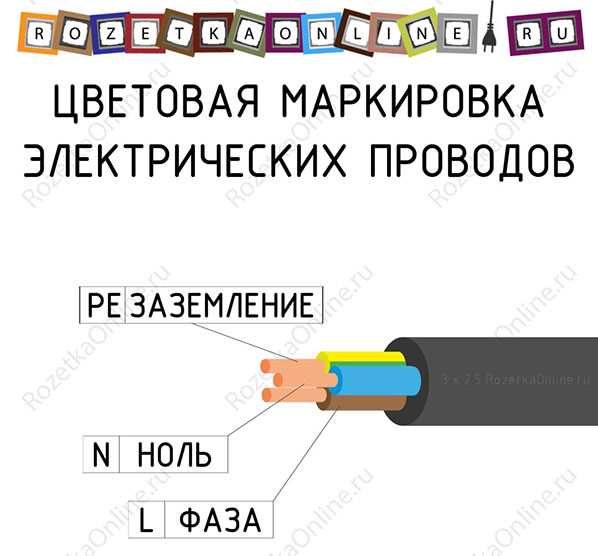

Назначение коричневого провода в однофазной сети
В однофазной электрической сети коричневый провод обозначает фазный проводник (L). Он используется для подачи напряжения от источника питания к нагрузке – розеткам, выключателям, осветительным приборам и другим устройствам. Согласно стандарту IEC 60446, коричневый цвет применяется для маркировки фазного провода в новых установках, заменив устаревший черный цвет.
При подключении к сети коричневый провод следует подключать к левому контакту розетки (если смотреть на неё спереди), а в распределительной коробке – к входному контакту автоматического выключателя. Ошибки в подключении фазного провода могут привести к короткому замыканию, поражению током или выходу из строя оборудования.
Фазный провод под коричневой изоляцией всегда находится под напряжением относительно нуля (обычно около 220 В). При работе с ним необходимо отключать питание и использовать индикаторную отвертку для проверки отсутствия напряжения. Нельзя путать его с нулевым (синий) или заземляющим (желто-зеленый) проводниками.
При монтаже электропроводки важно соблюдать цветовую маркировку, чтобы обеспечить безопасность и упростить дальнейшее обслуживание. Нарушение стандарта может привести к неправильной диагностике при ремонте и созданию потенциально опасной ситуации.

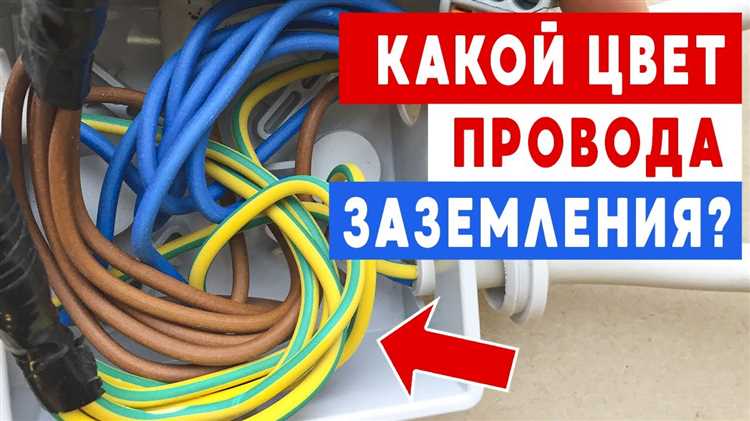

Отличие коричневого провода от других цветовых маркировок

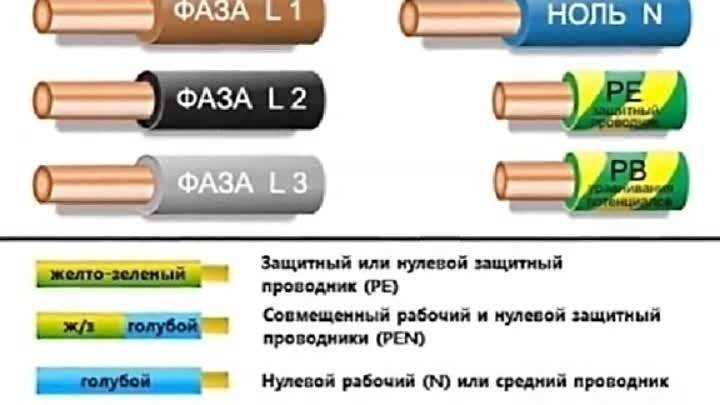

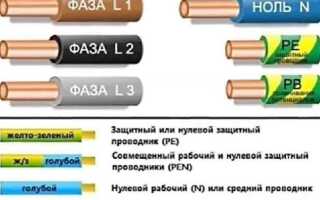

Коричневый провод в системе цветовой идентификации электропроводки указывает на фазный (L) проводник в однофазных и трёхфазных сетях. Он используется для подачи напряжения от источника питания к нагрузке. В отличие от нейтрального и заземляющего проводов, на коричневом всегда присутствует потенциал 220 В или 380 В относительно земли.
Синий цвет обозначает нейтраль (N), которая служит обратным проводником в цепи и не должна находиться под напряжением при исправной системе. Ошибочное подключение фазы вместо нейтрали может привести к поражению током и поломке оборудования.
Жёлто-зелёный проводник – это защитное заземление (PE). Его функция – отведение тока утечки и обеспечение электробезопасности. Подключение коричневого провода вместо заземляющего недопустимо, так как корпус прибора окажется под фазным напряжением.
Чёрные, серые и белые цвета также могут использоваться как фазные, но преимущественно в многожильных кабелях с несколькими фазами. Коричневый применяется как основной фазный проводник в однофазных сетях, особенно в жилых помещениях и стандартных розеточных группах.
При монтаже и диагностике важно чётко различать назначение по цвету изоляции. Использование тестера напряжения или индикаторной отвёртки позволяет подтвердить наличие потенциала на коричневом проводе. Никогда не следует полагаться только на цвет – проверка обязательна перед любыми работами.

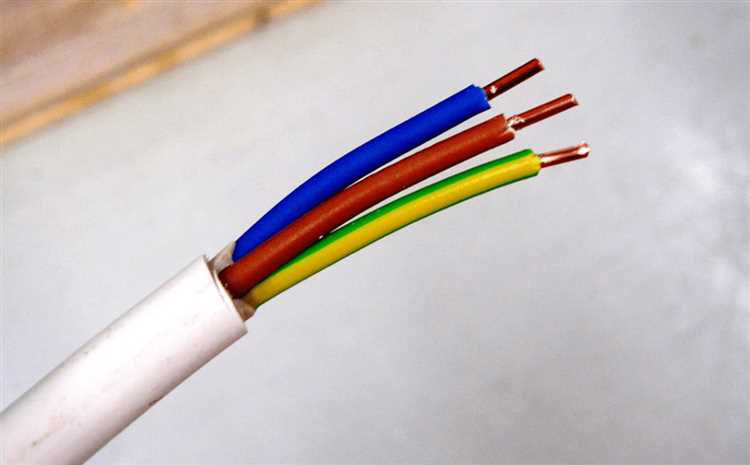

Как правильно определить фазу по коричневому проводу
Перед определением фазы необходимо отключить питание на щитке и получить доступ к проводу, освободив его от внешней изоляции. Коричневый цвет согласно стандарту DIN VDE 0100 указывает на фазный провод, но маркировка может быть нарушена при монтаже.
Для точной идентификации применяют бесконтактный тестер напряжения или индикаторную отвертку. Первый подносится к изоляции: если провод под напряжением, загорается светодиод. Индикаторную отвертку прикладывают к оголённому участку, одновременно касаясь контактной площадки на рукоятке. Наличие фазы подтверждается свечением индикатора.
Более точный способ – измерение мультиметром. Один щуп подключают к коричневому проводу, второй – к известному нулю (например, синему проводу). Значение 220–230 В подтверждает наличие фазы. Измерения выполняются при включённой сети, с использованием только исправного прибора категории CAT II или выше.
При отсутствии напряжения на коричневом проводе возможна ошибка подключения. В этом случае необходимо прозвонить провод от распределительного щита до точки измерения, проверяя его целостность и фактическое назначение. Работа выполняется с обязательным соблюдением требований ПУЭ и отключением питания после тестирования.
Применение коричневого провода в розеточных и осветительных цепях
Коричневый провод в электропроводке обычно используется для подключения фазового проводника в розеточных и осветительных цепях. Это стандартное назначение предполагает его роль в передаче электрического тока от источника энергии (например, от распределительной коробки или автомата защиты) к потребителям электроэнергии, таким как розетки или осветительные приборы.
Для розеточных цепей коричневый провод подключается к фазовому выходу на розетке. Важно, чтобы на каждой розетке был правильно подключен фазовый проводник для обеспечения безопасного использования электрического устройства. Необходимо также удостовериться, что в цепи соблюдается принцип правильного подключения всех проводников: нейтральный (синий провод) и защитный (желто-зеленый провод), чтобы минимизировать риски короткого замыкания и электрического удара.
В осветительных цепях коричневый провод также используется для подключения фазы. В таких системах важно правильно распределить фазы, особенно в многоквартирных домах или офисах, где используется несколько осветительных приборов. Ошибки при подключении могут привести к перегрузке системы или неравномерному распределению напряжения.
Коричневый провод может быть частью трехжильной или двухжильной проводки, в зависимости от конструкции электрической сети. В случае трехжильной проводки также используется нейтраль (синий провод) и защитный провод (желто-зеленый), что позволяет создавать более безопасную систему для различных потребителей, таких как бытовая техника или осветительные устройства.
В процессе монтажа необходимо обращать внимание на маркировку проводов и соблюдение стандартов безопасности. Нарушение порядка подключения проводников может привести к возникновению короткого замыкания или даже к пожару. Поэтому важно использовать только проверенные материалы и строго соблюдать рекомендации производителя электрооборудования и стандартов электробезопасности.

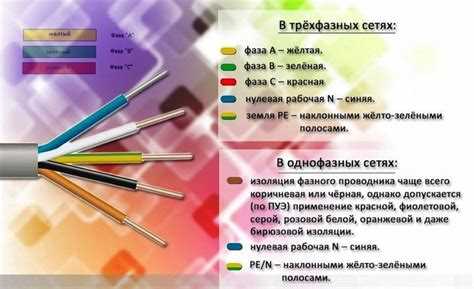

Требования ПУЭ к использованию коричневого провода
В соответствии с Правилами устройства электроустановок (ПУЭ) коричневый провод используется для подключения фазных проводников в электрических сетях переменного тока. Он соответствует стандарту маркировки проводов и должен применяться строго по назначению для обеспечения безопасной эксплуатации электрических установок.
Основные требования ПУЭ к использованию коричневого провода:
- Коричневый провод применяется в качестве одного из фазных проводников. В многожильных кабелях он часто используется для выделения определённой фазы, особенно в трёхфазных системах.
- Он должен быть чётко обозначен и не использоваться в качестве нейтрального или заземляющего проводника.
- В случае использования коричневого провода в электрической схеме, он должен быть подключён к устройствам, которым требуется фаза, с соблюдением всех норм и стандартов безопасности.
- Не допускается использование коричневого провода для заземления или в системах с нестандартными схемами подключения, где требуется другой цвет проводника, например, синий для нейтрали или жёлто-зелёный для заземления.
При монтаже проводки необходимо учитывать, что коричневый провод должен быть маркирован в соответствии с действующими стандартами, а при установке необходимо удостовериться в правильности подключения, чтобы избежать коротких замыканий и других аварийных ситуаций.
ПУЭ также предписывает регулярную проверку состояния проводки, включая коричневые провода, для предотвращения износа изоляции и соблюдения сроков эксплуатации.
Что делать, если коричневый провод отсутствует или используется нестандартно
При отсутствии коричневого провода его функцию должен выполнять другой провод, в зависимости от стандарта проводки. В случае, если используется провод другого цвета, необходимо удостовериться, что он правильно маркирован, и подключен в соответствии с электрической схемой. Например, синий провод обычно используется для нейтрали, а желто-зеленый – для заземления, так что использование их для фазы может привести к неправильной работе системы или нарушению безопасности.
Если коричневый провод заменен проводом нестандартного цвета, важно заново маркировать его для понимания его назначения. В случае использования черного, серого или другого цветного провода для фазы, рекомендуется на конце провода пометить его яркой лентой или маркером, чтобы избежать путаницы при обслуживании и ремонте системы. Все работы с электропроводкой должны проводиться только после отключения электроэнергии и проверки отсутствия напряжения в сети.
Для более сложных случаев, когда система подключения нестандартна или требует особых знаний, настоятельно рекомендуется обратиться к квалифицированному электрику. Он сможет не только правильно восстановить проводку, но и удостовериться в соблюдении всех норм безопасности. Пренебрежение этими правилами может привести к коротким замыканиям, поражению электрическим током или даже пожару.
Вопрос-ответ:
Что обозначает коричневый провод в электропроводке?
Коричневый провод обычно используется как фазовый провод в электрической проводке. Он передает электрический ток от источника питания к различным устройствам и приборам. Такой провод часто используется в странах, где применяется стандарт цвета для фазовых проводов, например, в Европе. Он не должен иметь соединений с нейтральными проводами, поскольку это может вызвать замыкание.
Какая роль коричневого провода в электрической сети?
Коричневый провод в электрической сети выполняет функцию фазы. Это означает, что он несет активный электрический ток от источника энергии (например, от распределительного щита) к электрическим приборам. Важно помнить, что подключение этого провода к нейтральному проводнику может привести к короткому замыканию, что может повлечь за собой повреждения оборудования или даже пожар.
Почему важно правильно подключать коричневый провод?
Правильное подключение коричневого провода очень важно для обеспечения безопасности электропроводки. Если фаза подключена неправильно, например, к нейтральному проводу или заземлению, могут возникнуть опасные ситуации, такие как короткое замыкание или поражение электрическим током. Это может повредить электроприборы и создать риск для жизни и здоровья людей.
Можно ли использовать коричневый провод для заземления?
Нет, коричневый провод не следует использовать для заземления. Его роль ограничивается только функцией фазового провода. Для заземления необходимо использовать провод с защитной изоляцией, обычно зеленого или желто-зеленого цвета. Неправильное использование проводов может привести к нарушению работы электрической системы и стать причиной аварийных ситуаций.
Как отличить коричневый провод от других проводов в электрической проводке?
Коричневый провод легко отличить от других проводов по его характерному цвету, который обозначает фазовый провод. В отличие от нейтрального провода, который обычно бывает синим, и заземляющего провода, который может быть желто-зеленым, коричневый провод всегда используется для передачи активного тока. Чтобы избежать путаницы, важно знать цветовую кодировку проводов, особенно при выполнении электромонтажных работ.
