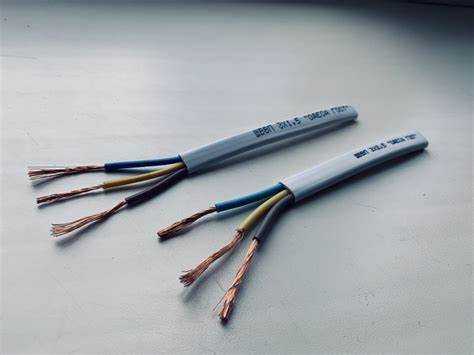

Кабель ШВВП представляет собой гибкий силовой провод с двойной изоляцией, разработанный для эксплуатации в бытовых и легких промышленных условиях. Его конструкция включает две или три медных жилы, покрытых поливинилхлоридной оболочкой, что обеспечивает надежную защиту от механических повреждений и воздействия окружающей среды.
ШВВП широко используется для подключения электроприборов с малой и средней мощностью, включая бытовую технику, светильники и инструменты. Благодаря гибкости и устойчивости к изгибам, он подходит для монтажа в местах с ограниченным пространством и частыми перемещениями проводки.
Эксплуатационные характеристики кабеля позволяют применять его при напряжении до 380 В и температуре окружающей среды от -15 до +50 °C. Монтаж следует выполнять с соблюдением правил электробезопасности, избегая перегибов и натяжений, чтобы сохранить изоляционные свойства и предотвратить повреждения жил.
Правильный выбор сечения жил и количества проводников кабеля ШВВП зависит от типа подключаемого оборудования и длины линии, что напрямую влияет на безопасность и стабильность электроснабжения. Для мощных устройств рекомендуется использовать кабель с увеличенным сечением, а для переносных приборов – облегченные модели.
Конструкция и технические характеристики кабеля ШВВП
Кабель ШВВП представляет собой гибкий шнур с медными жилами и изоляцией из ПВХ-пластиката. Он предназначен для подключения бытовых и офисных электроприборов, требующих мобильного и безопасного электропитания.
- Жилы: медные, многопроволочные, обеспечивают высокую гибкость и надежность контакта. Диаметр жил варьируется в диапазоне от 0,5 до 2,5 мм², что позволяет использовать кабель для токов нагрузки от 6 до 20 А.
- Изоляция: каждый провод покрыт слоем поливинилхлоридного пластиката, устойчивого к механическим повреждениям, воздействию масел и влаги, а также к умеренным температурам от -15°С до +70°С.
- Оболочка: внешний ПВХ-щит обеспечивает защиту от проникновения пыли и влаги, а также предотвращает перетирание и изломы при изгибах и движении.
Кабель выпускается в двух- или трехжильном исполнении, где третья жила служит для заземления. Двойная изоляция и отсутствие металлической оплетки делают ШВВП безопасным для использования в бытовых условиях.
- Рабочее напряжение: до 380 В.
- Максимальная температура эксплуатации: +70°С.
- Минимальная температура гибкости: -15°С.
- Стандартные диаметры жил: 0,5; 0,75; 1; 1,5; 2,5 мм².
- Допустимый ток нагрузки зависит от сечения и колеблется от 6 А до 20 А.
Рекомендации по применению включают использование ШВВП для подключения бытовой техники с невысокими токами, мобильных удлинителей, светильников и другого оборудования, не требующего высокой стойкости к температурным и химическим нагрузкам.

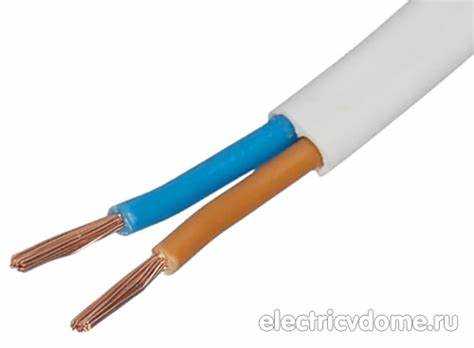

Области использования кабеля ШВВП в бытовых электросетях
Кабель ШВВП применяется для подключения переносных электроприборов с номинальным напряжением до 380 В и током нагрузки до 16 А. Основная сфера использования – удлинители, сетевые фильтры, бытовые светильники и мелкая техника, требующая гибкого и износостойкого провода.
ШВВП часто используется в стационарных и временных электрических сетях с невысокой механической нагрузкой, где необходимо обеспечить безопасность эксплуатации за счет двойной изоляции. Благодаря мягкой изоляции и гибкости, кабель подходит для прокладки внутри помещений, в том числе под плинтусами и внутри кабель-каналов.
Рекомендуется использовать ШВВП для подключения бытовых приборов с периодическим включением и выключением, таких как вентиляторы, телевизоры, зарядные устройства и электроплиты малой мощности. Кабель выдерживает умеренные изгибы, что удобно при эксплуатации переносных устройств.
В условиях повышенной влажности или ограниченного пространства применение ШВВП допустимо только при соблюдении норм по укладке и защите, так как он не предназначен для эксплуатации на открытом воздухе или в местах с высокой механической нагрузкой.
Для подключения мощных бытовых приборов рекомендуется выбирать кабель с соответствующим сечением жил, чтобы исключить перегрев и снизить риск аварийных ситуаций. Типичные сечения ШВВП для бытовых нужд – 2х0,75 мм² и 2х1,0 мм².

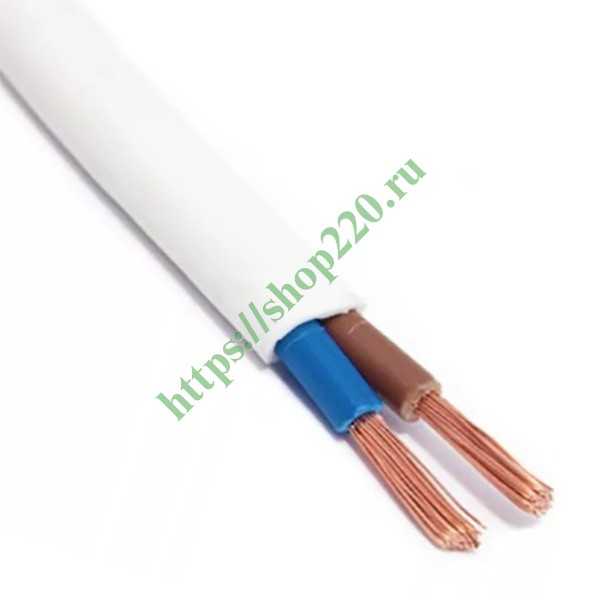

Особенности монтажа кабеля ШВВП в различных условиях
Кабель ШВВП рассчитан на эксплуатацию при температуре от -15°C до +40°C, что следует учитывать при выборе места прокладки. В помещениях с нормальным уровнем влажности монтаж возможен открытым способом с применением пластиковых или металлических крепежей с шагом 25–30 см.
В помещениях с повышенной влажностью или пыльностью кабель рекомендуется прокладывать в защитных гофротрубах или пластиковых коробах, чтобы предотвратить повреждение изоляции и обеспечить дополнительную электроизоляцию. Прокладка в сыром или наружном исполнении без защиты недопустима, так как оболочка ШВВП не обладает устойчивостью к ультрафиолету и влаге.
Минимальный радиус изгиба при монтаже не должен быть меньше восьми диаметров кабеля, например, для ШВВП 3х0,75 мм² это около 25 мм. Сильные перегибы снижают долговечность и повышают риск повреждения жил и изоляции.
Запрещено прокладывать кабель ШВВП внутри стен без защитной трубки или короба, поскольку механические нагрузки и строительные работы могут привести к нарушению целостности оболочки. Для скрытой прокладки используются пластиковые гофрированные трубы или металлорукава с изоляцией.
Крепеж кабеля должен быть выполнен с учетом предотвращения излишнего давления на оболочку: пластиковые клипсы и хомуты применяются без чрезмерного затяжения. Допустимый шаг креплений – не более 30 см по горизонтали и 50 см по вертикали.
На участках подключения к розеткам и электроприборам необходимо оставлять запас кабеля длиной не менее 15 см для удобства монтажа и ремонта. Жилы должны быть очищены от изоляции на длину до 10 мм, при этом исключается повреждение медных жил.
ШВВП не рекомендуется использовать в условиях повышенной вибрации или механических нагрузок без дополнительной защиты. В таких местах следует применять более прочные кабели или защитные элементы.
Ограничения и нормы применения кабеля ШВВП по электробезопасности
Кабель ШВВП предназначен для прокладки в условиях, не подвергающихся значительным механическим нагрузкам и не находящихся под прямым воздействием агрессивных сред. Максимальное рабочее напряжение – 380 В переменного тока с частотой 50 Гц. Применение кабеля вне данных параметров противоречит требованиям ПУЭ и может привести к нарушениям электробезопасности.
Использование ШВВП допускается только в стационарных или полустатичных условиях с ограниченным доступом к кабелю. Запрещается применять его для стационарной прокладки в местах с высокой температурой окружающей среды свыше +40 °C или в условиях прямого контакта с водой, если отсутствует соответствующая влагозащита.
Допустимый температурный диапазон эксплуатации кабеля ШВВП – от -15 °C до +40 °C. При монтаже важно избегать перегибов с радиусом менее 6 диаметров кабеля, чтобы исключить повреждение изоляции.
По нормам электробезопасности, жилы кабеля должны надежно подключаться к клеммам с использованием наконечников или обжатия. Наличие защитного заземляющего проводника обязательно при эксплуатации в электросетях с глухозаземленной нейтралью.
ШВВП не рекомендуется для прокладки в системах с постоянным движением или вибрацией, а также в местах, где кабель подвергается частому механическому воздействию или трению, что снижает его срок службы и повышает риск повреждения изоляции.
Для защиты от перегрузок и коротких замыканий кабель должен подключаться через автоматические выключатели с током срабатывания, соответствующим сечению жил кабеля согласно нормативам. Несоблюдение этого увеличивает вероятность перегрева и возгорания.
Кабель ШВВП не предназначен для использования во взрывоопасных зонах и не имеет сертификатов для работы в таких условиях.

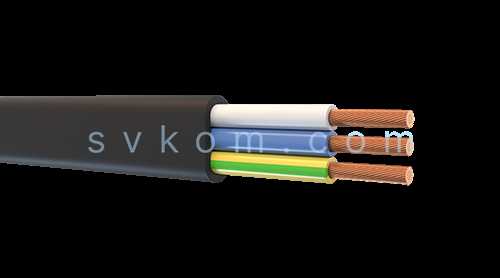

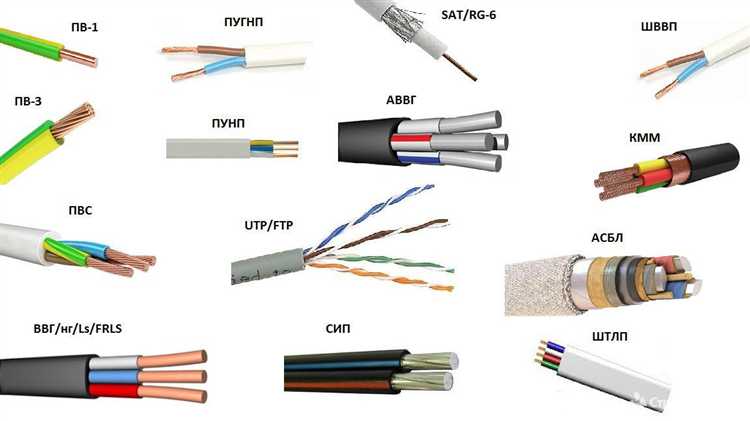

Сравнение кабеля ШВВП с другими видами гибких кабелей
Кабель ШВВП отличается многожильной медной жилой сечением от 0,5 до 2,5 мм² и двойной изоляцией из ПВХ, что обеспечивает гибкость и защиту от механических повреждений. По сравнению с кабелями ПВС, у ШВВП отсутствует внешняя защитная оболочка, что снижает устойчивость к воздействию агрессивных сред и снижает срок службы при эксплуатации вне помещений.
В отличие от кабеля ВВГнг-LS, который предназначен для стационарной прокладки и обладает негорючей изоляцией, ШВВП рассчитан на временное и переносное подключение бытовых приборов, благодаря повышенной гибкости и меньшему весу. ВВГнг-LS имеет более жесткие жилы и высокую стойкость к температурным нагрузкам, но уступает в мобильности.
Кабель КГ отличается резиновой изоляцией и оболочкой, что обеспечивает повышенную стойкость к маслам, бензину и воздействию агрессивных веществ, а также улучшенную морозостойкость. При этом ШВВП имеет более простую конструкцию и меньшую стоимость, что оправдано для бытовых условий без агрессивных факторов.
Для бытовых электросетей ШВВП подходит при необходимости подключения маломощных устройств с частой перестановкой, но при высоких требованиях к защите от внешних воздействий и пожароопасности стоит рассматривать более специализированные кабели. Рекомендуется выбирать тип кабеля исходя из условий эксплуатации: ШВВП – для помещений с низкой нагрузкой и контролируемой средой, ПВС и КГ – для более сложных условий с повышенными требованиями к механической и химической стойкости.
Рекомендации по выбору сечения и длины кабеля ШВВП для подключения приборов
Выбор сечения кабеля ШВВП определяется токовой нагрузкой подключаемого оборудования и длиной кабеля, поскольку при увеличении длины растут потери напряжения. Для бытовых приборов с потребляемым током до 6 А достаточно кабеля с сечением жилы 0,75 мм². При нагрузке от 6 до 10 А рекомендуется сечение 1,0 мм². Для мощных устройств с током до 16 А целесообразно использовать кабель с сечением 1,5 мм².
Максимальная длина кабеля напрямую связана с допустимыми потерями напряжения, которые не должны превышать 5% от номинального напряжения. Для сечения 0,75 мм² длина не должна превышать 10 метров при токе 6 А, для 1,0 мм² – до 15 метров при токе 10 А, для 1,5 мм² – до 20 метров при токе 16 А. При необходимости большей длины требуется увеличить сечение для компенсации падения напряжения.
При выборе длины и сечения учитывайте особенности прокладки: в условиях повышенной температуры или плотной укладки кабеля допустимый ток снижается на 10-20%, что требует увеличения сечения. Для гибких удлинителей и переносных устройств предпочтительнее использовать кабель с запасом по сечению для снижения нагрева и повышения надежности.
Использование кабеля ШВВП с меньшим сечением, чем необходимо, приведет к перегреву жил и снижению срока службы оборудования. Увеличение длины без увеличения сечения вызовет падение напряжения, что негативно скажется на работе приборов. Оптимальный выбор сечения и длины позволяет обеспечить безопасную и стабильную работу электроприборов.
Влияние внешних факторов на долговечность и работу кабеля ШВВП
Кабель ШВВП, благодаря гибкости и изоляции ПВХ, широко применяется в бытовых и промышленных электросетях. Однако его эксплуатационные характеристики зависят от воздействия внешних факторов, которые напрямую влияют на срок службы и безопасность эксплуатации.
- Температурный режим: Допустимый диапазон эксплуатации ШВВП составляет от -15 °C до +40 °C. Превышение верхней границы приводит к размягчению изоляции, что повышает риск механических повреждений и коротких замыканий. Низкие температуры снижают эластичность оболочки, увеличивая хрупкость.
- Влажность и воздействие воды: ШВВП не предназначен для постоянного контакта с влагой и водой. Проникновение влаги через поврежденную изоляцию вызывает коррозию жил и снижает диэлектрические свойства. Для влажных помещений рекомендуется использовать защитные каналы или кабели с дополнительной влагозащитой.
- Ультрафиолетовое излучение: Длительное воздействие солнечных лучей вызывает деградацию ПВХ оболочки – она становится ломкой и трескается. Внешнее использование ШВВП без защиты от УФ-лучей снижает срок службы до 1-2 лет.
- Механические нагрузки: Частое сгибание, растяжение и давление на кабель ведут к микротрещинам изоляции и о
Типичные ошибки при эксплуатации и методы их предотвращения
Использование кабеля с недостаточным сечением. Применение ШВВП с сечением меньше расчетного вызывает перегрев и разрушение изоляции. Для бытовых приборов минимальное сечение – 0,75 мм², для мощных – не менее 1 мм².
Сильный перегиб и натяжение. Частые острые изгибы и натяжение приводят к микротрещинам в изоляции и жиле. Минимальный радиус изгиба должен быть не менее 6 диаметров кабеля.
Повреждение изоляции при зачистке. Использование неподходящих инструментов или неаккуратность приводит к порезам и нарушению изоляции. Зачистку выполняют специальными ножами или стрипперами без излишнего давления.
Эксплуатация в условиях повышенной влажности без защиты. ШВВП не рассчитан на длительное воздействие влаги. При монтаже в сырых помещениях требуется дополнительная герметизация или применение влагозащищенного кабеля.
Неправильное крепление. Отсутствие фиксации или чрезмерное затягивание крепежа приводит к механическим повреждениям. Крепления ставят через каждые 30–40 см, избегая сдавливания оболочки.
Перегрузка по току. Подключение нагрузки, превышающей номинал кабеля, вызывает нагрев и сокращает срок службы. Следует учитывать мощность приборов и использовать защитные автоматы.
Избыточная длина кабеля. Длинный кабель увеличивает сопротивление, снижая напряжение на нагрузке. Оптимальная длина должна соответствовать расстоянию до прибора с небольшим запасом.
Регулярный осмотр и своевременный ремонт повреждений обеспечивают надежную работу и безопасность при эксплуатации кабеля ШВВП.
Вопрос-ответ:
Для каких задач чаще всего используется кабель ШВВП в бытовых электросетях?
Кабель ШВВП обычно применяется для подключения электроприборов с небольшой и средней мощностью. Его гибкость и легкость делают его удобным для удлинителей, переносок и стационарных подключений к бытовым приборам, таким как настольные лампы, телевизоры, компьютерная техника и кухонные устройства. Благодаря своей конструкции он подходит для эксплуатации в условиях с низкой механической нагрузкой и минимальной необходимости в защите от внешних воздействий.
Какие особенности конструкции кабеля ШВВП влияют на его эксплуатационные характеристики?
Кабель ШВВП состоит из медных жил, изолированных ПВХ-пластикатом, и общей оболочки того же материала. Медная жила обеспечивает хорошую проводимость и гибкость, а изоляция защищает от коротких замыканий и контакта с токоведущими частями. ПВХ оболочка устойчива к незначительным механическим воздействиям, влаге и химическим веществам. Однако такая конструкция ограничивает применение кабеля в местах с повышенной нагрузкой или подверженных воздействию высоких температур и агрессивных сред.
Какие типичные ошибки встречаются при использовании кабеля ШВВП, и как их избежать?
Основные ошибки связаны с неправильным выбором сечения, перегрузкой кабеля, механическими повреждениями и эксплуатацией в неподходящих условиях. Часто пользователи выбирают кабель с недостаточным сечением для потребляемой мощности, что приводит к нагреву и сокращению срока службы. Также повреждения изоляции возникают при частых перегибах или сдавливании. Для предотвращения проблем нужно выбирать кабель с подходящим сечением, избегать сильных изгибов, защищать его от механических воздействий и не использовать вне помещений без дополнительной защиты.
Можно ли использовать кабель ШВВП для наружной проводки на улице?
Кабель ШВВП не предназначен для эксплуатации на открытом воздухе без дополнительной защиты. ПВХ оболочка не обеспечивает долговременную устойчивость к ультрафиолету, влаге и перепадам температур, что приводит к растрескиванию и ухудшению изоляции. Для наружных условий лучше применять специальные уличные кабели с усиленной изоляцией и защитой от внешних факторов. Если все же применяется ШВВП, его нужно прокладывать внутри защитных труб или коробов, которые исключают прямое воздействие окружающей среды.
Как правильно подобрать сечение кабеля ШВВП для конкретного бытового прибора?
Выбор сечения зависит от мощности подключаемого прибора и длины кабеля. Для приборов до 1,5 кВт обычно достаточно сечения 0,75 мм², для устройств до 2,5 кВт — 1 мм², а для более мощных — 1,5 мм² и выше. При большом расстоянии подключения стоит учитывать дополнительное сопротивление и возможное падение напряжения, поэтому сечение может понадобиться увеличить. Также важна проверка допустимой токовой нагрузки кабеля, чтобы избежать перегрева и повреждений.
Для каких задач чаще всего применяется кабель ШВВП в домашних электросетях?
Кабель ШВВП используется преимущественно для подключения бытовых приборов и электрооборудования, где требуется гибкий и относительно тонкий провод с хорошей изоляцией. Его удобство заключается в возможности легкой прокладки и эксплуатации внутри помещений. Чаще всего он применяется для питания настольных ламп, компьютеров, аудио- и видеотехники, а также для временных подключений электроприборов. Благодаря конструкции с двумя или тремя медными жилами и ПВХ-изоляцией, он обеспечивает надежную передачу электричества на небольшие расстояния.
В каких условиях эксплуатации кабель ШВВП не рекомендуется использовать?
Кабель ШВВП не предназначен для прокладки на открытом воздухе или в местах с высокой влажностью и воздействием химически активных веществ, так как изоляция ПВХ может со временем разрушаться под воздействием ультрафиолета и агрессивных сред. Кроме того, данный тип провода не подходит для прокладки внутри стен или подземных каналов, где требуются более прочные и защищённые конструкции. Также не рекомендуется использовать ШВВП для подключения мощного оборудования с большой нагрузкой, так как его сечение и конструкция рассчитаны на сравнительно низкие токи.
