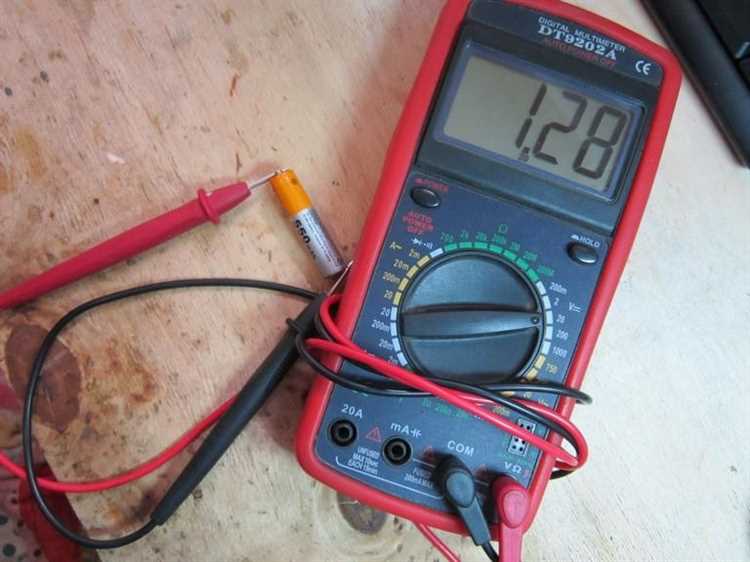

Нагрузку на фазах в однофазной или трёхфазной сети целесообразно проверять мультиметром, способным измерять силу тока и напряжение переменного тока. При этом важно понимать, что напрямую силу тока мультиметры измеряют только при включении в разрыв цепи, а для оценки косвенно через напряжение – необходимо учитывать активную нагрузку.
Перед началом измерений следует отключить автоматические выключатели соответствующих фаз и подключить мультиметр в режим измерения тока (AC A), включив его последовательно с нагрузкой. Измерения проводятся поочерёдно на каждой фазе. При использовании розеток с разными фазами (например, в щите) фиксируются показания тока, что позволяет выявить дисбаланс.
Если мультиметр не поддерживает прямое измерение тока выше 10 А, рекомендуется использовать токовые клещи. В этом случае подключение производится без разрыва цепи – клещи обхватывают проводник фазы, а показания отображаются на дисплее. Отклонение более чем на 10–15% от средней величины между фазами указывает на неравномерность нагрузки, требующую перераспределения потребителей.
Для дополнительного анализа измеряется напряжение между каждой фазой и нулём (AC V). При значении ниже 210 В при нормальной нагрузке возможно наличие плохого контакта или перегрузки. Если напряжение стабильно, а токи отличаются – причина в конфигурации подключённых потребителей.
Использование мультиметра позволяет точно диагностировать дисбаланс фаз, определить чрезмерно нагруженные участки и принять решение о перераспределении нагрузки для повышения стабильности работы сети.
Как измерить ток нагрузки на фазе в режиме амперметра
Для измерения тока нагрузки на фазе требуется мультиметр с функцией измерения переменного тока и токовыми клещами. Стандартные щупы не подходят – разрыв цепи при подключении к токоведущему проводнику опасен и нецелесообразен.
Порядок действий:
1. Переключить мультиметр в режим измерения тока переменного тока (AC A). Если предусмотрен выбор предела измерения – установить максимальный доступный.
2. Подключить токовые клещи к мультиметру (если они внешние) или использовать встроенные, если прибор их поддерживает.
3. Выбрать один провод фазы. При трёхфазной системе – измерять каждый фазный провод отдельно. Нельзя охватывать одновременно фазу и ноль, это приведёт к нулевому значению из-за компенсации токов.
4. Надеть клещи на провод, не касаясь изоляции руками. Убедиться, что провод расположен по центру захвата – это влияет на точность.
5. Считать показания. При нормальной нагрузке бытовой фазы ток обычно не превышает 16 А. Если значение приближается к предельному для автоматического выключателя, возможна перегрузка.
Рекомендации:
– При измерении на распределительном щите соблюдать дистанцию от токоведущих частей.
– Измерять ток под нагрузкой – все потребители должны быть включены.
– Фиксировать показания по каждой фазе отдельно для сравнения и анализа разбаланса.
Измерения проводить при исправной изоляции проводов и защитных устройствах. Точность показаний зависит от класса точности мультиметра и типа клещей – предпочтительно использовать приборы с точностью не ниже 1,5% и True RMS-функцией.

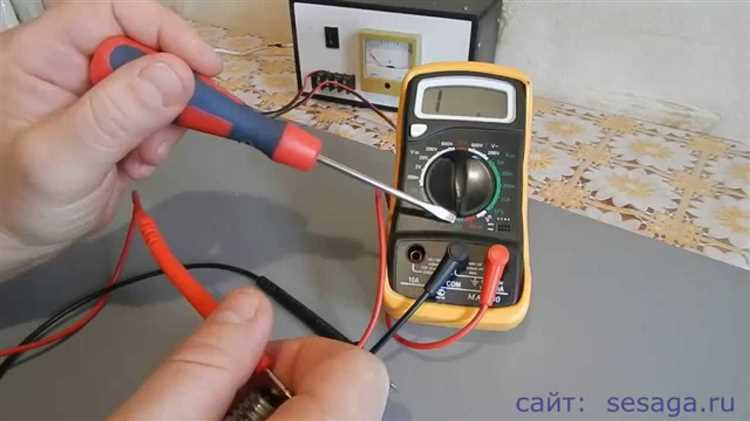

Порядок подключения мультиметра к фазе без обрыва цепи
Для измерения тока нагрузки на фазе без разрыва цепи используется мультиметр с функцией токоизмерительных клещей. Такой способ позволяет контролировать силу тока в реальном времени, не нарушая работу подключённых потребителей.
Перед началом работы необходимо убедиться, что мультиметр находится в режиме измерения переменного тока (AC) и оснащён клещами с подходящим диапазоном. Прибор должен быть откалиброван и исправен. Провод, через который идёт фаза, не должен быть в жгуте – измерение выполняется только на одном проводнике.
Порядок действий:
- Установить токоизмерительные клещи на мультиметре в разомкнутое положение.
- Открыть распределительную коробку или щит, где есть доступ к отдельной фазной жиле.
- Охватить клещами только один фазный проводник. Если провод в общей изоляции с нейтралью или другими фазами, необходимо разделить их.
- Убедиться, что клещи не касаются других проводов или металлических элементов.
- Считать значение тока на дисплее. Для нагрузки, близкой к предельно допустимой, показания могут достигать 16–25 А для бытовых линий.
При измерении в распределительных щитах соблюдать дистанцию от токоведущих частей. Использовать диэлектрические перчатки и стоять на изолирующем покрытии. Не пытаться снимать показания напрямую, если доступ к фазному проводу затруднён – применять адаптеры или выносные токовые трансформаторы.

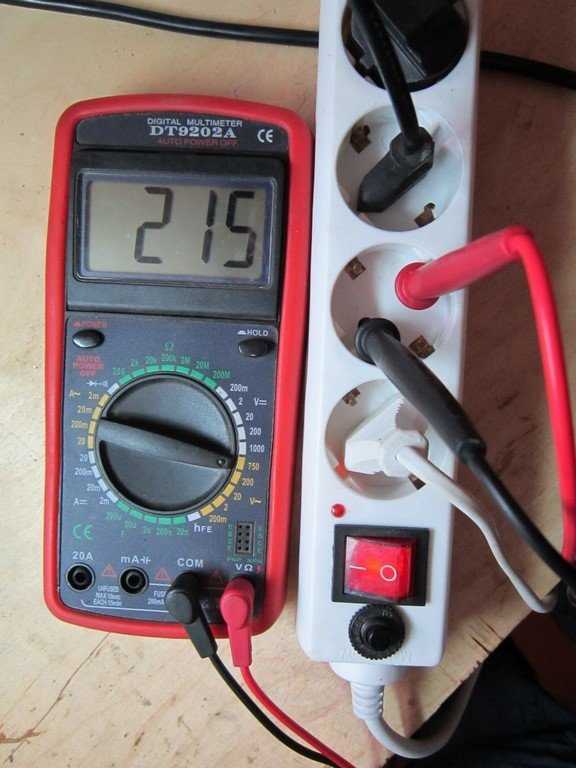

Определение неравномерности нагрузки между фазами
Для проверки равномерности распределения нагрузки по фазам используется режим измерения тока в цепях каждой фазы с помощью мультиметра с функцией токоизмерительных клещей. Все замеры производятся при максимальной нагрузке потребителей, подключённых к системе.
Порядок действий:
- Перевести мультиметр в режим измерения переменного тока (AC).
- Охватить токоизмерительными клещами провод первой фазы. Зафиксировать показание.
- Повторить измерения для второй и третьей фаз, не изменяя условий нагрузки.
Оценка результатов: При расхождении более 10% между токами фаз фиксируется неравномерность. Например, если в одной фазе зафиксировано 18 А, во второй – 22 А, а в третьей – 27 А, превышение составляет 50% между минимальным и максимальным значением, что указывает на сильный дисбаланс.
Рекомендации: Необходимо перераспределить нагрузку между фазами – подключить часть мощных потребителей к менее нагруженным линиям. В трёхфазных системах с нейтралью перекос вызывает смещение нуля, что может привести к перенапряжению на однофазных устройствах.
После перераспределения нагрузки измерения следует повторить, чтобы убедиться в снижении разницы токов до допустимых значений – не более 10%.

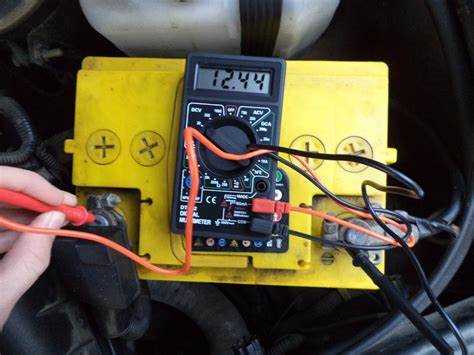

Проверка токов на фазах при работе трёхфазного двигателя
Для измерения токов на фазах трёхфазного двигателя используется мультиметр с функцией токоизмерительных клещей. Измерения проводятся поочерёдно на каждой фазе при номинальной нагрузке двигателя.
Перед началом работ необходимо отключить двигатель, обеспечить доступ к проводам питания и убедиться в наличии изоляции на контактах. Затем включить двигатель и провести измерения. Мультиметр переводится в режим переменного тока (AC A), клещи охватывают один провод без касания других фаз.
Ток на каждой фазе должен быть приблизительно одинаковым, отклонение не должно превышать 5–10 %. Если, например, значения составляют: фаза A – 11,2 А, фаза B – 11,0 А, фаза C – 11,3 А – это допустимо. При наличии значительной разницы, например: A – 9,8 А, B – 11,5 А, C – 13,0 А, требуется проверка обмоток, соединений, питающей сети и симметрии нагрузки.
Если ток на одной фазе отсутствует – возможен обрыв, перегоревший предохранитель или неисправность пускозащитной аппаратуры. При превышении номинального тока (указан на шильдике двигателя) следует остановить двигатель и выявить причину: перегрузка, повышенное трение в механизме, несоосность валов.
Проверку рекомендуется проводить не менее чем через 5–10 минут после запуска двигателя, когда установится тепловой режим. Для точности замеров клещи должны быть откалиброваны, а измерения – повторены несколько раз.
Измерение нагрузки на фазах в распределительном щите
Перед измерением отключаются автоматические выключатели, обеспечивающие питание нагрузки, чтобы исключить возможность перегрузки мультиметра. Измерения выполняются в цепи переменного тока, мультиметр переключается в режим AC A с соответствующим пределом тока (обычно до 10 А).
Щупы подключаются последовательно в разрыв фазного провода каждой линии. При этом важно соблюдать полярность подключения и надежность контакта. Фазу определяют предварительно, используя индикатор напряжения или тестер.
Нагрузку фиксируют поочередно на каждой фазе: L1, L2, L3. Разница между фазами более 20% свидетельствует о неравномерном распределении потребителей. Например, если на L1 – 8,6 А, на L2 – 5,2 А, а на L3 – 4,9 А, требуется перераспределение нагрузки между автоматами.
Особое внимание уделяется силовым группам: водонагревателям, кондиционерам, электроплитам. Их желательно подключать к разным фазам. После завершения измерений возвращают автоматы в исходное положение и убеждаются в отсутствии перекоса.
При использовании токовых клещей вместо последовательного включения щупов мультиметра достаточно обхватить ими каждый фазный провод. Это упрощает процедуру и снижает риск короткого замыкания.
Рекомендация: проводить контроль не менее одного раза в квартал и обязательно после установки нового мощного оборудования. При превышении 80% номинала автоматического выключателя (например, 13 А при автомате на 16 А) рекомендуется разбивка нагрузки на отдельные линии.
Распознавание перегрузки фазы по показаниям мультиметра
Для оценки перегрузки фазы мультиметром измеряют ток нагрузки. Нормальная величина тока зависит от характеристик подключенного оборудования и параметров электросети. Перегрузка определяется превышением допустимого тока, указанного в технической документации или номинальном значении автоматического выключателя.
Порядок измерения:
1. Установите мультиметр в режим измерения переменного тока (А~) с подходящим пределом. Если ток превышает выбранный предел, переключитесь на более высокий.
2. Для точного измерения используйте токовые клещи (если мультиметр оснащён), либо включайте амперметр последовательно в фазную цепь, соблюдая технику безопасности.
3. Сравните измеренное значение с номиналом нагрузки. Если ток превышает 80-90% максимального значения по паспорту, это указывает на высокую нагрузку, близкую к перегрузке.
Признаки перегрузки по показаниям мультиметра:
- Ток нагрузки значительно выше расчетного значения, превышая номинал автоматического выключателя.
- Резкое увеличение тока при подключении нескольких потребителей в одной фазе.
- Нестабильные или плавающие значения тока, что может свидетельствовать о перегреве или повреждениях.
При обнаружении превышения тока рекомендуется распределить нагрузку между фазами или проверить исправность подключенного оборудования. Игнорирование перегрузки приводит к повышенному нагреву проводов, риску отключения защиты и повреждению электроприборов.

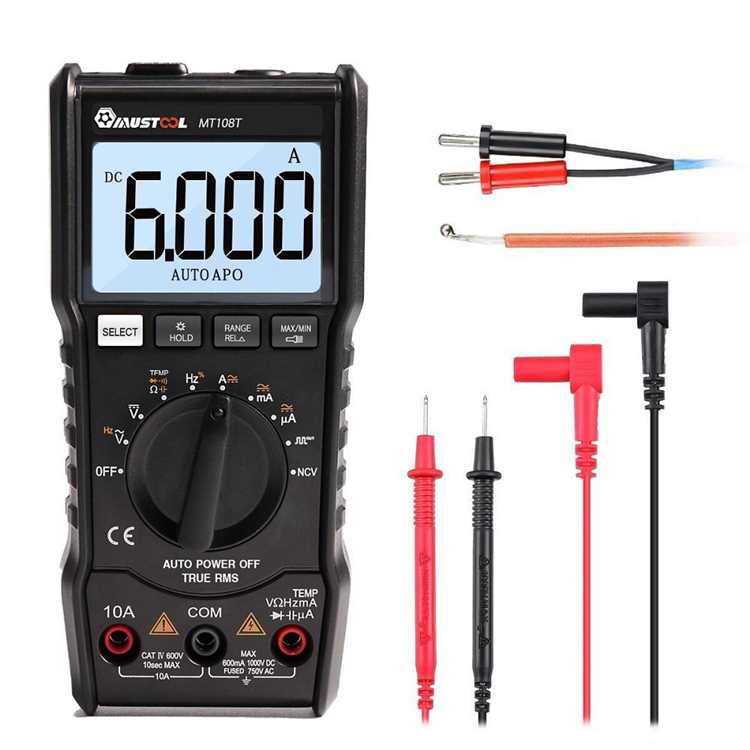

Ошибки при проверке нагрузки мультиметром и их последствия
При измерении нагрузки на фазах мультиметром часто допускаются ошибки, приводящие к неверной оценке состояния цепи и опасным ситуациям. Основные ошибки и их последствия:
- Неправильный выбор режима измерения
- Измерение тока в режиме вольтметра приведёт к повреждению прибора и искажению данных.
- Использование режима сопротивления на напряжённой цепи может вывести мультиметр из строя.
- Подключение в разрыв цепи без отключения нагрузки
- Возникает риск короткого замыкания и повреждения оборудования.
- Показания будут завышены из-за параллельного прохождения тока, что вводит в заблуждение при диагностике.
- Использование неподходящих пределов измерения
- Заниженный предел вызывает перегрузку и срабатывание защиты мультиметра.
- Слишком высокий предел снижает точность измерений и скрывает мелкие отклонения.
- Ошибки в подключении щупов
- Ненадежное соединение приводит к скачкам и нестабильным показаниям.
- Отсутствие учёта фазового сдвига и нелинейной нагрузки
- Измерения только по постоянному или активному току не отражают реальную нагрузку с реактивной составляющей.
- В результате можно ошибочно считать сеть перегруженной или недогруженной.
Рекомендации для минимизации ошибок:
- Перед измерением убедиться в правильном выборе режима и предела мультиметра.
- Подключать прибор последовательно и с отключённой нагрузкой, если это возможно.
- Проверять исправность и надежность контактов щупов.
- При наличии сложных нагрузок использовать мультиметры с функцией измерения истинного эффективного значения (True RMS).
- Регулярно калибровать прибор и соблюдать инструкции производителя.
Вопрос-ответ:
Как правильно подключить мультиметр для измерения нагрузки на фазах?
Для измерения нагрузки на фазах мультиметр нужно подключать последовательно с нагрузкой, если измеряется ток, или параллельно — если измеряется напряжение. При проверке нагрузки по току выбирают режим амперметра и обязательно устанавливают щупы в соответствующие разъемы. Перед началом измерения следует отключить питание и убедиться в правильности подключения, чтобы избежать короткого замыкания или повреждения прибора.
Можно ли использовать обычный мультиметр для проверки нагрузки в трехфазной сети?
Обычный мультиметр позволяет проверить нагрузку на каждой фазе по отдельности, но не предназначен для комплексного анализа трехфазной системы. Для оценки баланса нагрузки между фазами и измерения параметров всей сети лучше применять специализированные приборы — трехфазные амперметры или анализаторы. Тем не менее, поочередное измерение тока или напряжения на каждой фазе даст представление о распределении нагрузки.
Какие ошибки чаще всего допускают при измерении нагрузки на фазах мультиметром?
Частой ошибкой является неправильное подключение щупов, что может привести к выходу прибора из строя или неточным показаниям. Также нередко забывают переключить мультиметр в нужный режим — амперметра или вольтметра. Еще одна ошибка — измерение тока без последовательного включения прибора в цепь, что не даст результата и может быть опасно. Важно соблюдать меры безопасности и проверять целостность изоляции.
Как определить, что нагрузка на фазах распределена равномерно, используя мультиметр?
Для проверки равномерности нагрузки необходимо последовательно измерить ток в каждой фазе и сравнить полученные значения. Если показатели значительно отличаются, значит нагрузка распределена неравномерно. В нормальной ситуации токи в фазах должны быть примерно одинаковыми, особенно при симметричной нагрузке. Такой анализ помогает выявить перегрузки и повысить безопасность электросистемы.
Что делать, если мультиметр показывает нулевой ток на одной из фаз при проверке нагрузки?
Если мультиметр показывает нулевой ток, это может означать отсутствие нагрузки на этой фазе, обрыв цепи или неисправность подключения. Следует проверить правильность подключения щупов и состояние проводки. Также стоит убедиться, что нагрузка действительно должна быть активной на этой фазе. Если проблемы сохраняются, рекомендуется проверить автоматические выключатели или контакты в распределительном щите.
Как правильно подключить мультиметр для проверки нагрузки на каждой фазе?
Для измерения нагрузки на фазах мультиметр необходимо настроить в режим измерения переменного тока (А). Подключать прибор нужно последовательно с нагрузкой: разорвать цепь одной из фаз и включить мультиметр между точками разрыва. Важно соблюдать меры безопасности, так как работа происходит под напряжением. Для каждой фазы измерения повторяют по отдельности, чтобы определить, какая из них потребляет больший ток. Такой подход позволяет выявить перегрузки и неравномерное распределение нагрузки в сети.
Какие ошибки чаще всего допускают при проверке нагрузки на фазах мультиметром и как их избежать?
Частая ошибка — выбор неправильного режима мультиметра, например, измерение напряжения вместо тока. Это приводит к некорректным показаниям и может повредить прибор. Еще одна ошибка — подключение мультиметра параллельно нагрузке, тогда прибор не покажет реальный ток, а только напряжение. Также рискованно игнорировать правила техники безопасности, что может привести к поражению электрическим током. Чтобы избежать проблем, нужно внимательно изучить инструкции к мультиметру, убедиться, что цепь разомкнута перед подключением и использовать подходящие защитные средства.
