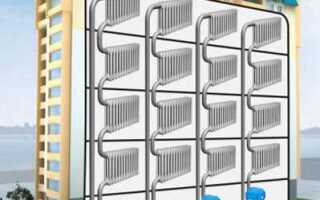

Система отопления многоквартирного дома представляет собой сложную сеть, предназначенную для равномерного распределения тепла по всем жилым и техническим помещениям. В основе лежит централизованная подача теплоносителя – как правило, горячей воды температурой от 70 до 95 °C, поступающей от ТЭЦ или котельной по магистральным теплотрассам.
Поступив в тепловой узел дома, теплоноситель проходит через элеваторный узел или тепловой пункт. Здесь происходит регулирование температуры: при помощи элеватора вода из обратного трубопровода подмешивается к подающей, снижая её температуру до 50–70 °C. В домах с погодозависимой автоматикой используется пластинчатый теплообменник, позволяющий более точно управлять параметрами системы.
Отопление реализуется по стояковой схеме: теплоноситель подаётся в вертикальные стояки, распределяясь по радиаторам квартир. При однотрубной системе тепло проходит последовательно через все приборы на стояке, что может вызывать температурные перепады между этажами. В двухтрубной системе подача и обратка разделены, обеспечивая более равномерное распределение тепла.
Важно проводить гидравлическую настройку системы – балансировку, при которой каждому радиатору задаются расчётные параметры расхода теплоносителя. Без этого жильцы верхних этажей могут недополучать тепло, а нижние – перегреваться. Регулирующие клапаны, термоголовки и байпасные участки позволяют повысить эффективность системы и снизить теплопотери.
Как тепло поступает от котельной до дома
Тепло вырабатывается в центральной котельной, где происходит сжигание газа, мазута или используется электроэнергия. Температура теплоносителя (чаще всего воды) достигает 95–115 °C. Он поступает в систему теплоснабжения по магистральным трубопроводам, проложенным под землёй с теплоизоляцией толщиной до 100 мм для минимизации теплопотерь.
Основной транспортный канал – теплотрасса, состоящая из подающего и обратного трубопроводов. Давление в сети регулируется в пределах 6–10 атм, что позволяет доставлять теплоноситель на расстояние до 20 км без значительных потерь температуры.
Перед входом в жилой дом поток проходит через тепловой ввод и попадает в тепловой узел. Здесь установлены задвижки, фильтры-грязевики, приборы учёта тепла, а также теплообменники, если здание подключено по независимой схеме. Именно в этом узле теплоноситель распределяется по стоякам системы отопления и ГВС.
Для точной регулировки температуры в домах используется автоматизированный узел управления (АИТП), который по сигналам от датчиков снаружи и внутри здания изменяет расход теплоносителя. Это снижает перегрев помещений и экономит ресурсы.
Обратный теплоноситель, охладившись до 50–70 °C, возвращается по обратной трубе в котельную, где цикл повторяется.

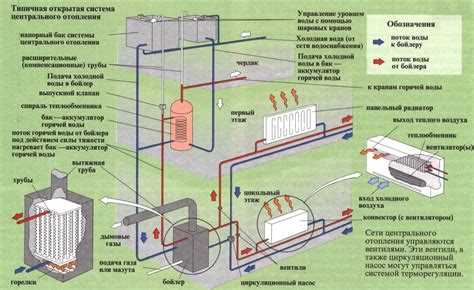

Что происходит в тепловом пункте многоквартирного дома
- Поступление теплоносителя: горячая вода из магистральной теплосети поступает в тепловой ввод здания. Давление и температура теплоносителя фиксируются с помощью манометров и термометров.
- Теплообменники: ключевой элемент, где происходит передача тепла от магистрального теплоносителя к воде, циркулирующей в системе отопления и горячего водоснабжения. Обычно используются пластинчатые теплообменники с высокой эффективностью.
- Смесительные узлы: регулируют температуру воды, подаваемой в отопительную систему, в зависимости от наружной температуры. Это достигается за счёт подмешивания обратной воды к подающей.
- Автоматика и регулировка: автоматика погодозависимого регулирования управляет насосами и смесительными клапанами. Это снижает теплопотери и увеличивает энергоэффективность.
- Фильтрация: сетчатые фильтры защищают оборудование от механических загрязнений. Засорение фильтров резко снижает эффективность теплообмена.
- Контроль утечек: система включает в себя устройства контроля утечек и давления, позволяющие оперативно выявлять неисправности.
Для повышения эффективности рекомендуется проводить ежеквартальное техническое обслуживание теплового пункта, контролировать работу автоматики, проверять целостность теплоизоляции трубопроводов и регулярно снимать показания приборов учёта.

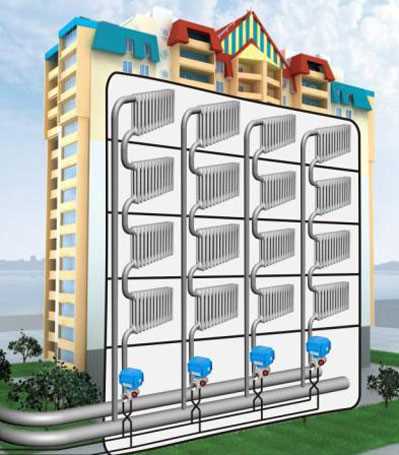

Как распределяется тепло по стоякам и квартирам
Теплоноситель от центрального теплового пункта подаётся по магистральным трубопроводам в подвал многоквартирного дома, где он поступает в систему распределения. В большинстве домов используется двухтрубная вертикальная система: одна труба подаёт горячую воду, другая – возвращает остывшую обратно в систему.
Каждый стояк обслуживает вертикальный ряд квартир. Теплоноситель поднимается вверх, проходя через радиаторы на каждом этаже, отдавая тепло воздуху. Верхние этажи получают менее прогретый теплоноситель, особенно в домах без балансировочных клапанов. Разница температур на подающем и обратном трубопроводах может достигать 10–20 °C.
Основные факторы, влияющие на распределение:
1. Гидравлический расчёт стояков. Неправильно рассчитанное сечение труб или их протяжённость приводит к неравномерному расходу теплоносителя.
2. Балансировка системы. Установка балансировочных клапанов позволяет ограничить поток в ближайших к подающему стояку квартирах, обеспечивая достаточное количество тепла дальним пользователям.
3. Наличие терморегуляторов. Индивидуальные термоголовки на радиаторах позволяют жильцам регулировать теплоотдачу, не нарушая общий гидравлический баланс.
Рекомендации:
Для стабильного распределения тепла необходимо регулярно проводить гидравлическую наладку системы, особенно после замены радиаторов или труб. При проектировании нового здания следует предусматривать индивидуальные тепловые пункты (ИТП) с погодозависимым регулированием. В старом фонде установка автоматических балансировочных клапанов на стояках резко повышает эффективность распределения тепла и устраняет перегрев в нижних этажах.

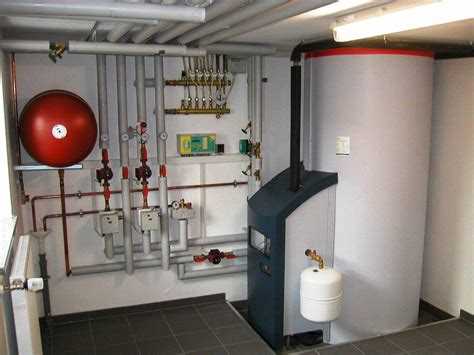

Роль отопительных приборов и как они подключены к системе
Классическая схема подключения – однотрубная или двухтрубная. В однотрубной системе теплоноситель проходит последовательно через все радиаторы, что снижает эффективность обогрева нижних этажей. В двухтрубной каждый прибор получает теплоноситель напрямую от подающей линии и отводит его в обратку, обеспечивая равномерное распределение температуры по всему стояку.
Подключение радиаторов осуществляется через нижнюю, боковую или диагональную обвязку. Боковое подключение используется чаще всего в стандартных квартирах, так как оно оптимально по теплопередаче и простоте монтажа. Нижняя подводка применяется в случае скрытой разводки трубопроводов, особенно при ремонтах с заменой полов.
Рекомендуется устанавливать регулирующие термостатические клапаны, которые позволяют контролировать температуру в помещении и экономить теплоноситель. Запорная арматура необходима для отключения отдельных приборов без остановки всей системы. Воздухоотводчики (автоматические или ручные) устраняют воздушные пробки, влияющие на циркуляцию.
Важно соблюдать правильный уклон труб и высоту установки радиатора (не менее 10 см от пола и подоконника) для обеспечения естественной конвекции и эффективного теплообмена. Ошибки в подключении снижают эффективность отопления и приводят к перерасходу тепловой энергии.
Как регулируется температура в квартире
Температура в квартире зависит от нескольких факторов: настроек теплопункта, состояния отопительной системы и индивидуальных средств регулировки. Центральный тепловой пункт (ЦТП) управляет подачей теплоносителя в зависимости от наружной температуры – при снижении температуры воздуха увеличивается подача горячей воды в систему. Автоматика ЦТП контролирует параметры теплоносителя по температурным графикам, согласованным с теплоснабжающей организацией.
Внутри квартиры основной способ регулировки – термостатические клапаны на радиаторах. Эти устройства позволяют устанавливать желаемую температуру в пределах 16–24 °C. При достижении заданного уровня клапан ограничивает подачу теплоносителя в радиатор, снижая нагрев. Для эффективной работы клапанов важно, чтобы в помещении не было препятствий для циркуляции воздуха возле термоголовки.
Дополнительно на комфорт влияет балансировка системы отопления всего стояка. Если давление в системе нестабильно, радиаторы в удалённых квартирах прогреваются хуже. В этом случае требуется гидравлическая настройка стояка с помощью балансировочных клапанов – она проводится специалистами управляющей компании.
В домах с погодозависимым регулированием и автоматикой на ИТП жильцы редко испытывают перегрев или переохлаждение. В старом жилом фонде, где регулировка централизованная и примитивная, оптимальный микроклимат чаще достигается путём частичного перекрытия радиаторов или установки байпасов. Однако установка перемычек должна выполняться с соблюдением норм, иначе возможен дисбаланс системы всего стояка.

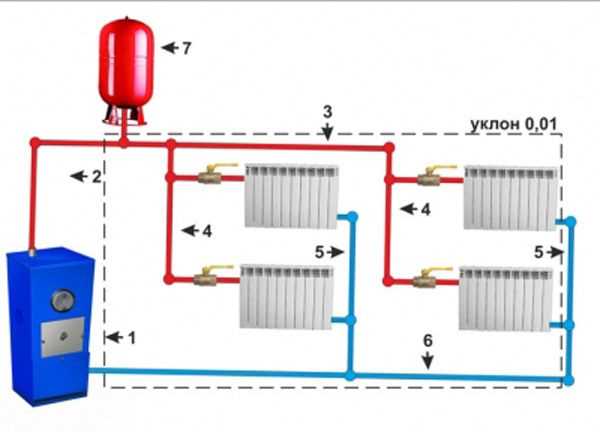

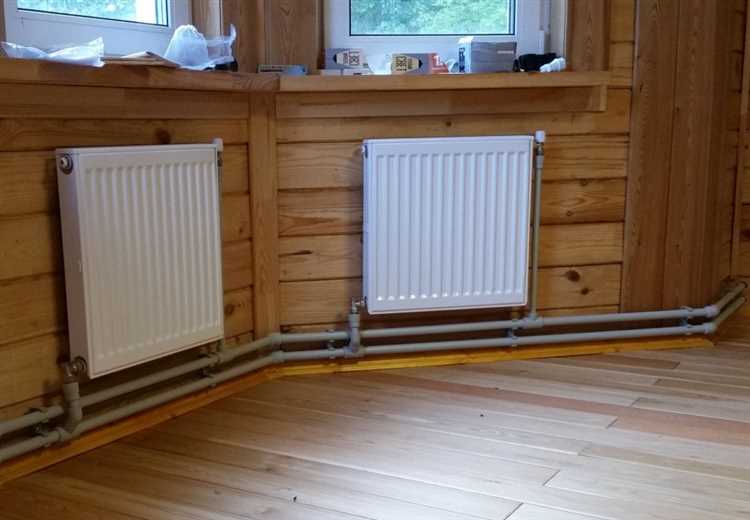

Чем отличается вертикальная и горизонтальная разводка труб
Вертикальная разводка предполагает подачу теплоносителя по стоякам, которые проходят через все этажи здания. Каждый стояк снабжает несколько квартир, обеспечивая индивидуальный отвод и подачу воды. Такой способ упрощает контроль давления и позволяет легко отключать отопление на отдельных этажах без нарушения работы других.
Важное преимущество вертикальной схемы – компактность трубопроводов и меньшие теплопотери, поскольку длина труб между этажами минимальна. Однако при неисправности в стояке возможны отключения сразу нескольких квартир. Также монтаж и ремонт требуют доступа к шахтам или техническим помещениям.
Горизонтальная разводка характеризуется прокладкой труб по каждому этажу отдельно, с отводами к радиаторам внутри квартир. Эта система повышает автономность, так как авария или ремонт в одной квартире не затрагивают соседние.
Горизонтальная схема требует больше материалов и пространства для труб, увеличивает потери тепла из-за протяженности магистралей. При этом она удобна для модернизации и установки приборов учета на каждом радиаторе. Рекомендуется применять в домах с легким доступом к коммуникациям и при необходимости точного регулирования отопления.
Выбор между вертикальной и горизонтальной разводкой зависит от конструкции дома, требований к ремонту и энергоэффективности. Для типовых многоэтажек чаще применяют вертикальную, а для домов с индивидуальными системами – горизонтальную.

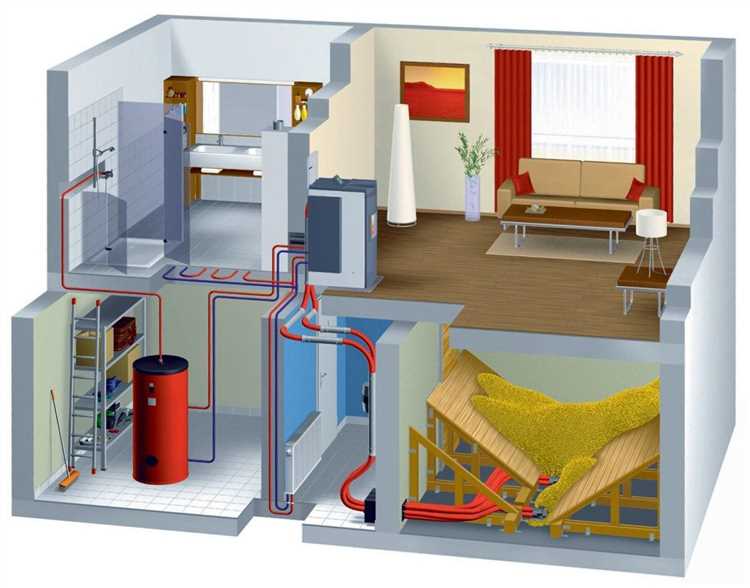

Что влияет на равномерность нагрева радиаторов в доме
Диаметр труб и длина магистралей оказывают значительное влияние на скорость и давление воды в системе. Например, на каждой стояке должна соблюдаться нормативная пропускная способность – 15–20 л/мин для стандартных квартирных радиаторов. Увеличение диаметра труб или установка байпасов без регулировки приводит к разбалансировке потока.
Регулировочные клапаны с ограничением расхода необходимы для корректировки подачи тепла на каждом радиаторе. Их правильная настройка позволяет уравнять температуру теплоносителя, снижая перепады между нижними и верхними этажами. В многоквартирных домах рекомендуется использовать термостатические головки с предустановленной температурой или балансировочные клапаны с индикаторами.
Отсутствие воздухоотводчиков или их неправильная работа также ухудшает равномерность нагрева. Воздушные пробки снижают эффективность теплообмена, поэтому автоматические воздухоотводчики должны устанавливаться на каждом радиаторе и регулярно проверяться.
Температура подачи теплоносителя регулируется централизованно, но локальная корректировка возможна через термостатические клапаны. В домах с разными этажами рекомендуются зональные регуляторы и установка насосов с частотным регулированием для поддержания стабильного давления и расхода воды.
Влияние на равномерность имеет и качество теплоносителя: грязь и накипь внутри труб и радиаторов создают дополнительные сопротивления. Регулярная промывка системы и использование фильтров продлевают срок службы оборудования и поддерживают балансировку.
Для оптимизации равномерности нагрева важно проводить гидравлический расчет системы, учитывая реальные параметры дома и режимы работы оборудования. Это позволяет правильно подобрать диаметр труб, тип и настройки клапанов, а также определить необходимость насосного оборудования.
Вопрос-ответ:
Как происходит подача тепла в многоквартирный дом через систему отопления?
Тепло в дом подается по центральной системе, где горячая вода или пар поступают от котельной через сеть труб. Они проходят по стоякам в каждой квартире, передавая тепло в радиаторы. Таким образом, отопительные приборы нагревают воздух в помещениях, обеспечивая комфортную температуру.
Почему температура в разных квартирах одного подъезда может отличаться?
Разница температур возникает из-за длины и состояния трубопроводов, расположения квартиры относительно отопительных стояков и возможных перекосов в регулировке клапанов. Также влияет утепление самих помещений и окон, которые могут пропускать холод с улицы, снижая уровень тепла внутри.
Какая роль стояков и тепловых узлов в системе отопления дома?
Стояки служат основными вертикальными магистралями, по которым горячая вода поднимается к батареям в квартирах. Тепловые узлы контролируют подачу и температуру теплоносителя, обеспечивая баланс и регулировку тепла для всего здания, что помогает избегать перегрева или недостатка тепла в отдельных помещениях.
Как регулируется температура в квартире при централизованном отоплении?
Температура регулируется с помощью терморегуляторов, установленных на радиаторах. Они ограничивают поток горячей воды, уменьшая нагрев, если помещение достигает нужного уровня тепла. Также на стояках могут быть установлены балансировочные клапаны для равномерного распределения тепла между квартирами.
Почему иногда слышен шум в трубах или радиаторах во время отопительного сезона?
Шумы возникают из-за расширения и сжатия металлических элементов при изменении температуры, а также из-за воздуха, попавшего в систему. Наличие воздуха вызывает характерные звуки воды, движущейся с перебоями. Такие ситуации требуют удаления воздуха из системы через специальные краны или вентиляционные отверстия.
Как происходит подача тепла в квартиру в многоквартирном доме?
Вода, нагретая в центральном тепловом пункте или котельной, поступает по трубам в батареи, расположенные в каждой квартире. Система устроена так, что теплоноситель проходит по контурам отопления, отдавая тепло через радиаторы в помещение. После этого охлажденная вода возвращается обратно для повторного нагрева и циркуляции. Такой процесс позволяет равномерно распределять тепло между жильцами.
