Как работает поплавковый выключатель для электронасосов

Поплавковый выключатель представляет собой простое, но эффективное устройство управления насосом, которое реагирует на изменение уровня жидкости в резервуаре. Его основное назначение – автоматическое включение и выключение насоса без необходимости ручного контроля. В основе работы лежит механическое перемещение поплавка, связанного с электрическим контактом внутри корпуса выключателя.

Конструкция включает герметичный поплавок, закреплённый на гибком кабеле или рычажной штанге. При подъёме или снижении уровня жидкости поплавок изменяет своё положение, воздействуя на встроенный микропереключатель. В зависимости от схемы подключения, это замыкает или размыкает цепь питания насоса. Диапазон срабатывания регулируется длиной свободного кабеля и положением крепёжной точки.

Рекомендуется учитывать параметры рабочей среды: плотность, температуру и агрессивность жидкости. Например, для сточных вод выбирают поплавки с химически стойким корпусом и удлинённым кабелем, устойчивым к излому. При эксплуатации в колодцах важно устанавливать ограничители хода, чтобы исключить заклинивание поплавка.

Корректная настройка и монтаж поплавкового выключателя напрямую влияют на срок службы насоса. Ошибки в установке – например, чрезмерный провис кабеля или установка без направляющей трубки – могут привести к сбоям в работе системы или преждевременному износу контактной группы. Поэтому монтаж должен выполняться в соответствии с рекомендациями производителя и спецификой конкретного объекта.

Что такое поплавковый выключатель и как он устроен

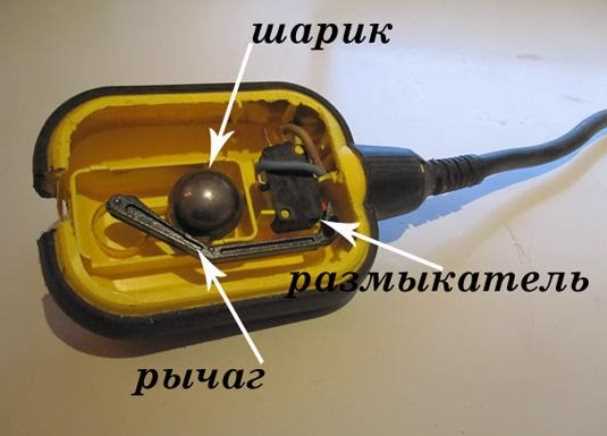

Конструкция включает корпус, герметичный поплавок, электромеханический переключатель и кабель для подключения к насосу или управляющему реле. Основной элемент – поплавок, внутри которого находится встроенный шарик или ртутный контакт, изменяющий положение при колебаниях уровня воды.

При подъёме жидкости поплавок всплывает, достигая заданной точки. В этот момент контакты замыкаются, и насос запускается. При снижении уровня воды поплавок опускается, контакты размыкаются, насос отключается. Эта схема обеспечивает защиту оборудования от работы «всухую» и предотвращает переполнение резервуара.

Поплавки изготавливаются из химически стойких материалов, таких как полипропилен или полиэтилен, что позволяет использовать их в агрессивных средах. Контакты внутри корпуса рассчитаны на определённое номинальное напряжение и ток – важно учитывать эти параметры при выборе модели.

Для надёжной работы необходимо правильное размещение поплавка: он должен свободно перемещаться в резервуаре без препятствий. Длина кабеля определяет зону срабатывания, и её корректная настройка напрямую влияет на точность управления насосом.

Как поплавковый выключатель управляет включением и отключением насоса

Поплавковый выключатель действует как автоматический контроллер уровня жидкости, замыкая или размыкая электрическую цепь насоса в зависимости от положения поплавка. Принцип основан на перемещении поплавка под действием уровня воды и передаче этого движения на встроенный механизм переключения контактов.

• Когда уровень жидкости опускается ниже заданного минимума, поплавок опускается, и контакты внутри выключателя размыкаются. Подача питания на насос прекращается – он выключается, чтобы предотвратить работу «всухую».
• При повышении уровня воды поплавок поднимается. При достижении установленной точки срабатывания встроенный микропереключатель замыкает цепь – насос включается и начинает откачку.

Для корректной работы важно правильно настроить уровни включения и отключения. Это достигается регулировкой длины кабеля поплавка или установки его на направляющей трубе, если используется направляющая система.

1. Минимальный уровень должен соответствовать безопасной глубине всасывания насоса, чтобы исключить попадание воздуха в систему.
2. Максимальный уровень подбирается с учетом объема резервуара и скорости наполнения, чтобы избежать переполнения.

Контакты поплавкового выключателя бывают нормально разомкнутыми (NO) или нормально замкнутыми (NC). Для насосов откачки применяют схему с нормально разомкнутыми контактами: цепь замыкается только при превышении уровня. В системах заполнения наоборот – используется нормально замкнутая схема.

Выбор модели поплавкового выключателя должен учитывать тип среды (чистая вода, сточные жидкости, агрессивные растворы) и рабочее напряжение, чтобы обеспечить точную и безопасную работу системы управления насосом.

Типы поплавков: с кабелем, с рычагом и магнитный

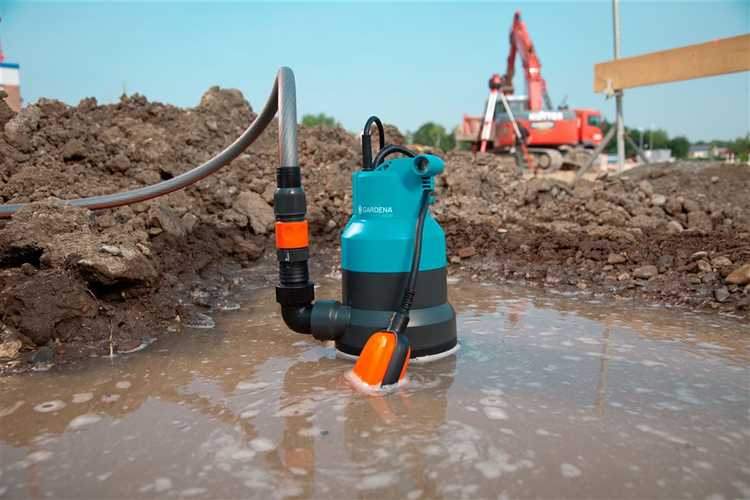

Поплавки с рычагом устанавливаются жёстко на корпусе насоса или резервуара. Положение поплавка изменяется вокруг оси, передавая движение на микропереключатель через рычажный механизм. Эти модели обеспечивают точную точку срабатывания и часто используются в ограниченных по пространству местах. Недостаток – ограниченная амплитуда движения, что может быть критично при большом диапазоне уровней жидкости.

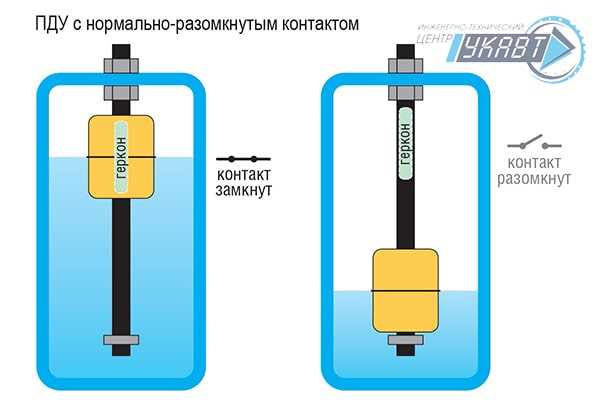

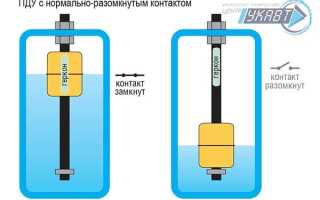

Магнитные поплавковые выключатели основаны на перемещении поплавка вдоль направляющей трубки, внутри которой размещён геркон. При приближении магнита к геркону цепь замыкается. Такие модели герметичны, имеют высокую надёжность и устойчивы к химическим воздействиям. Их применяют в системах, где требуется точный контроль уровня с минимальным вмешательством механических компонентов. Установка требует точного позиционирования трубки и строго вертикального положения.

Механизм срабатывания в зависимости от уровня жидкости

Поплавковый выключатель срабатывает при достижении определённой высоты столба жидкости, изменяя своё положение под действием выталкивающей силы. При подъёме уровня воды поплавок поднимается, активируя микропереключатель внутри корпуса. Порог срабатывания зависит от длины кабеля между поплавком и точкой крепления, а также от угла наклона, при котором происходит замыкание или размыкание контактов.

Если длина свободного кабеля превышает 15 см, поплавок имеет большую амплитуду движения, что увеличивает разницу между уровнями включения и отключения насоса. Для более точного контроля уровня жидкости следует ограничить длину кабеля до 5–7 см, особенно в резервуарах малого объёма. Угол срабатывания обычно составляет 45–50 градусов от горизонтали, что позволяет избежать ложных срабатываний при турбулентности в ёмкости.

Положение поплавка в пространстве напрямую влияет на состояние контактной группы: в верхнем положении контакты замыкаются, включая насос, в нижнем – размыкаются, отключая питание. Для корректной работы необходимо устанавливать поплавок строго в соответствии с направлением перемещения жидкости, избегая препятствий и перегибов кабеля.

Способы подключения поплавкового выключателя к насосу

Существует два основных способа подключения поплавкового выключателя к насосу: в разрыв питающей цепи насоса и через управляющее реле. Выбор зависит от мощности оборудования и особенностей эксплуатации.

Прямое подключение выполняется путем установки поплавка в разрыв фазы питания насоса. Такой способ подходит для насосов с мощностью до 1,5 кВт. При срабатывании поплавок размыкает цепь, отключая питание. Недостаток – износ контактной группы при высоких токах.

Подключение через реле целесообразно при мощности насоса свыше 1,5 кВт или при необходимости управления несколькими устройствами. В этом случае поплавковый выключатель коммутирует управляющий вход реле, а силовая часть остаётся под контролем реле, рассчитанного на соответствующий ток.

Рекомендуется использовать электромагнитное реле с катушкой на 220 В и номиналом контактов не менее 10 А. При подключении важно соблюдать полярность цепи управления и использовать автоматический выключатель до реле для защиты цепи.

Пример подключения:

Для герметичности и защиты от влаги соединения поплавка с кабелем следует размещать в распределительной коробке с уровнем IP65 и выше. Кабель должен иметь сечение не менее 1,5 мм², термостойкую изоляцию и двойную защиту от влаги.

Роль поплавкового выключателя в предотвращении сухого хода

Поплавковый выключатель играет ключевую роль в предотвращении сухого хода насосов, что важно для долговечности оборудования и эффективной работы насосной системы. Сухой ход возникает, когда насос продолжает работать без воды, что может привести к перегреву, повреждению рабочих элементов и в конечном итоге к выходу из строя устройства. Использование поплавкового выключателя позволяет исключить этот риск за счет автоматического отключения насоса при недостаточном уровне жидкости.

Принцип работы поплавкового выключателя заключается в фиксировании уровня жидкости с помощью поплавка, который перемещается по вертикальной оси. Когда уровень воды в резервуаре опускается ниже установленного минимума, поплавок, изменяя свое положение, замыкает или размыкает контакты, автоматически отключая насос. Это предотвращает его работу без воды, тем самым исключая вероятность перегрева двигателя и повреждения компонентов насоса.

Для эффективного использования поплавкового выключателя важно правильно установить его на необходимом уровне. Слишком низкое расположение может не сработать при нормальном уровне воды, а слишком высокое – не позволит вовремя выключить насос в случае резкого понижения уровня жидкости. Поэтому рекомендуется проверять работоспособность устройства перед каждым использованием системы, а также регулярно чистить поплавок от возможных загрязнений, чтобы избежать его заедания.

Кроме того, для повышения надежности системы рекомендуется устанавливать поплавковый выключатель с возможностью настройки минимального и максимального уровня воды. Такой подход позволит не только защитить насос от сухого хода, но и обеспечит более стабильную работу насосного оборудования, предотвращая его чрезмерное включение и выключение при колебаниях уровня жидкости.

Распространённые неисправности и методы диагностики

Поплавковый выключатель насоса может столкнуться с рядом неисправностей, которые требуют своевременной диагностики. Важно своевременно выявить проблему, чтобы избежать поломки оборудования и его долгосрочного простоя.

• Неисправность поплавка. При механическом повреждении поплавка или утечке жидкости, он может потерять плавучесть и не выполнять свои функции.
  • Диагностика: Визуальный осмотр поплавка на наличие трещин, повреждений или следов воды внутри. Поплавок должен свободно двигаться в пределах корпуса.
• Залипание поплавка. Влага, грязь или отложения в корпусе поплавка могут привести к его залипанию, что нарушит корректную работу выключателя.
  • Диагностика: Отключите насос и вручную проверите, может ли поплавок свободно двигаться вверх и вниз. При затруднённом движении выполните очистку корпуса.
• Проблемы с проводкой. Повреждения проводки или разъёмов могут привести к отключению поплавкового выключателя или неправильной работе насоса.
  • Диагностика: Проверка целостности проводки с помощью мультиметра. Наличие короткого замыкания или разрыва цепи можно выявить, проверив сопротивление проводников.
• Нарушение настройки уровня воды. Неправильная настройка предельных уровней воды может привести к преждевременному срабатыванию выключателя или его полной неактивности.
  • Диагностика: Проводите тесты на разном уровне воды, проверяя, срабатывает ли выключатель при достижении установленного уровня. Регулировка должна быть выполнена в соответствии с рекомендациями производителя.
• Неисправность реле. Иногда проблемы могут возникнуть не только в поплавковом механизме, но и в реле, управляющем насосом.
  • Диагностика: Проверка срабатывания реле с помощью тестового устройства. В случае неисправности реле потребуется его замена или настройка.

Для эффективной диагностики рекомендуется проводить регулярные осмотры и тестирование системы. Важно соблюдать инструкции производителя и использовать только качественные компоненты при замене деталей.

Рекомендации по установке и настройке поплавкового выключателя

При установке поплавкового выключателя важно учитывать несколько ключевых факторов для обеспечения его стабильной работы и долговечности. Основные рекомендации включают правильное размещение устройства, подключение и настройку его работы в зависимости от условий эксплуатации.

1. Правильное размещение поплавкового выключателя. Установите поплавковый выключатель на уровне, соответствующем минимальной или максимальной точке водяного столба. Это обеспечит корректную работу устройства и предотвратит его срабатывание при малых колебаниях уровня воды. Размещение должно быть таким, чтобы поплавок мог свободно перемещаться, не сталкиваясь с препятствиями, и не зависал.

2. Учет типа жидкости. Поплавковый выключатель может быть использован как в чистой, так и в загрязненной воде. Для работы с жидкостями, содержащими твердые частицы, рекомендуется использовать устройства с защитой от засорений или выбирать поплавки с более плотными материалами. Также стоит учитывать температуру жидкости, чтобы избежать повреждений устройства.

3. Подключение проводки. При подключении поплавкового выключателя к сети следите за правильной изоляцией проводов и используйте качественные соединения. Рекомендуется подключать поплавок через защитное устройство (например, автоматический выключатель), чтобы предотвратить короткие замыкания или перегрузки.

4. Регулировка уровня включения/выключения. Уровень, при котором поплавковый выключатель будет срабатывать, следует настроить в зависимости от типа системы. Для насосных установок обычно устанавливают минимальный уровень включения, чтобы насос не работал «на сухую», и максимальный – для предотвращения переполнения. Убедитесь, что диапазон движения поплавка охватывает всю рабочую область.

5. Проверка герметичности и устойчивости. После установки поплавка обязательно проверьте герметичность всех соединений и убедитесь в отсутствии протечек. Устройство должно быть устойчивым к внешним воздействиям, таким как колебания температуры или механические повреждения. Это особенно важно при эксплуатации в агрессивных или экстремальных условиях.

6. Тестирование перед эксплуатацией. Перед началом работы системы с поплавковым выключателем проведите тестирование устройства, имитируя переполнение или падение уровня жидкости. Это поможет проверить, правильно ли работает система защиты и нет ли неполадок в настройках.

Вопрос-ответ:

Как работает поплавковый выключатель насоса?

Поплавковый выключатель насоса работает на основе изменения положения поплавка, который плавает на поверхности воды. Когда уровень воды в резервуаре повышается или понижается, поплавок также изменяет свое положение. Это движение связано с механической системой, которая включает в себя переключатель. Когда поплавок достигает заданного уровня, он замыкает или размыкает электрическую цепь, включающий или выключающий насос. Таким образом, поплавковый выключатель помогает автоматизировать процесс включения и выключения насоса в зависимости от уровня воды.

Как часто нужно проверять поплавковый выключатель насоса?

Поплавковый выключатель насоса рекомендуется проверять периодически, чтобы убедиться в его исправности. Это особенно важно в сезон дождей или в условиях, когда насос работает длительное время. Также важно убедиться, что поплавок не застрял в одном положении и может свободно двигаться, так как это влияет на работу системы. Рекомендуется проверять устройство хотя бы раз в сезон или перед пиковыми нагрузками, чтобы избежать поломок.

Какие бывают виды поплавковых выключателей для насосов?

Поплавковые выключатели для насосов бывают нескольких типов. Один из самых распространенных — это механический поплавок, который подключен к системе рычагов. Другой тип — это электронный поплавковый выключатель, который использует магнитные датчики для определения уровня воды. Электронные выключатели, как правило, более точны и долговечны, но могут быть дороже. Также существует выбор по типу конструкции, например, устройства с одинарным или сдвоенным поплавком, которые могут быть настроены на различные уровни включения и выключения.

Что делать, если поплавковый выключатель не работает должным образом?

Если поплавковый выключатель не работает должным образом, следует проверить несколько вещей. Во-первых, убедитесь, что поплавок свободно перемещается и не застрял. Иногда поплавок может забиться мусором или загрязнениями, что препятствует его движению. Во-вторых, проверьте, не повреждена ли проводка или контакты выключателя, и нет ли коррозии. В случае механического повреждения или износа поплавка, его необходимо заменить. Если проблема не устраняется, возможно, стоит обратиться к специалисту для диагностики или замены устройства.

Какие преимущества использования поплавкового выключателя насоса?

Поплавковый выключатель насоса имеет несколько значительных преимуществ. Он автоматизирует процесс работы насоса, что исключает необходимость постоянного контроля за уровнем воды. Это удобно и снижает риск переполнения или пересушивания насоса. Также поплавковый выключатель помогает предотвратить перегрузку насосной системы, регулируя ее работу в зависимости от уровня воды. Устройство достаточно простое в установке и обслуживании, что делает его доступным для большинства пользователей.

Как работает поплавковый выключатель насоса?

Поплавковый выключатель насоса работает по принципу изменения положения поплавка, который управляет включением или выключением устройства. Когда уровень воды или другой жидкости достигает определенной высоты, поплавок поднимается и замыкает электрическую цепь, включая насос. Когда уровень жидкости снижается, поплавок опускается, размыкая цепь и выключая насос. Этот механизм позволяет автоматически регулировать работу насоса, предотвращая его работу без жидкости или с слишком низким уровнем воды.
