Люминесцентная лампа представляет собой газоразрядный источник света, требующий особого режима запуска. Основная функция стартера – обеспечить кратковременное замыкание цепи для предварительного разогрева электродов и создания условий для возникновения дугового разряда в трубке. Стартер работает совместно с дросселем, формируя простую, но эффективную схему пуска.
Внутри стартера расположен небольшой стеклянный баллон, заполненный инертным газом (неоном или аргоном) и содержащий два биметаллических электрода. При подаче напряжения между электродами возникает тлеющий разряд, нагревающий биметалл. Один из электродов изгибается и замыкает цепь, позволяя току нагреть электроды лампы до термоэлектронной эмиссии.
Через доли секунды биметаллическая пластина остывает, размыкая контакты. Это прерывание тока в катушке дросселя вызывает импульс высокого напряжения – порядка 400–1000 В, достаточный для пробоя газовой смеси в колбе лампы. После зажигания лампы стартер выключается из цепи, и дальнейшая работа поддерживается за счёт ионизированного газа.
Правильный подбор стартера с учётом мощности лампы (например, S2 для 4–22 Вт или S10 для 13–65 Вт) обеспечивает стабильный запуск и продлевает срок службы устройства. При мерцании, частом срабатывании или отсутствии пуска рекомендуется проверить исправность стартера и дросселя.

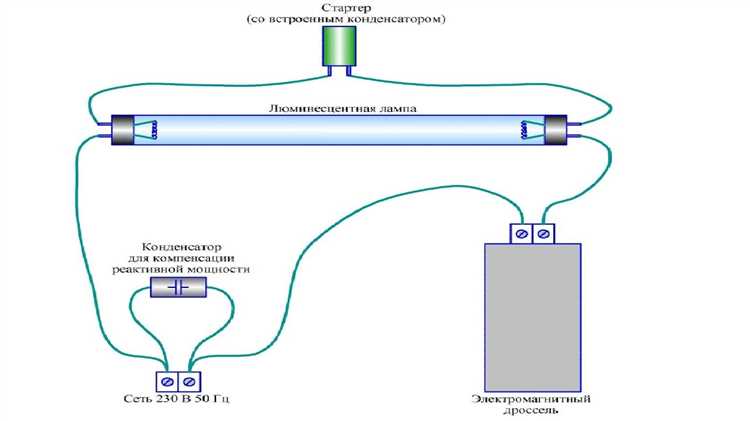

Зачем в люминесцентной лампе нужен стартер
Стартер необходим для инициализации разряда в газоразрядной трубке люминесцентной лампы. В момент включения он кратковременно замыкает цепь, позволяя току пройти через нити накала лампы. Это разогревает электроды до температуры, при которой возможно эффективное испускание электронов.
После предварительного разогрева стартер размыкается. В момент разрыва цепи возникает импульс высокого напряжения, индуцируемый в дросселе, подключённом последовательно. Это напряжение, достигающее 400–600 В, необходимо для пробоя межэлектродного промежутка в трубке, заполненной инертным газом и парами ртути.
Без стартера лампа не способна создать начальное напряжение, достаточное для ионизации газа. При отсутствии начального пробоя лампа остаётся неактивной, даже если питание подаётся. Стартер также обеспечивает многократные попытки запуска в случае неудачного пробоя, что особенно важно при нестабильном напряжении сети.
Применение стартера особенно актуально в лампах с электромагнитным ПРА (пускорегулирующим аппаратом), где он координирует работу с дросселем. В электронных ПРА функция стартера интегрирована в схему, и его физическое наличие не требуется.
Рекомендуется использовать стартеры, соответствующие типу лампы по току и мощности, например, S10 для ламп 4–65 Вт или S2 для ламп 4–22 Вт. Несоответствие приводит к перегреву, мерцанию и снижению ресурса лампы.
Как стартер помогает разогреть электроды лампы
Стартер выполняет ключевую функцию в процессе предварительного разогрева электродов люминесцентной лампы. Этот компонент представляет собой небольшой газонаполненный разрядник, обычно содержащий неон или смесь неона с аргоном, и два биметаллических контакта.
- После подачи напряжения на схему, ток проходит через нити электродов и стартер.
- Газ внутри стартера ионизируется, вызывая разряд между контактами. Это нагревает биметаллическую пластину, которая изгибается и замыкает цепь.
- Замкнутая цепь позволяет току свободно протекать через нити накала лампы, разогревая их до температуры, необходимой для термоэмиссии электронов.
- Через доли секунды биметаллический контакт остывает и размыкается. Это прерывание тока вызывает импульс высокого напряжения от дросселя, необходимый для пробоя газа внутри лампы.
Разогрев электродов существенно снижает износ катодов при зажигании и обеспечивает стабильный запуск. Недостаточный нагрев приводит к снижению срока службы лампы из-за разрушения эмиссионного слоя на электродах. Для эффективного прогрева критично использовать исправный стартер, соответствующий типу лампы и номиналу дросселя.
Что происходит внутри стартера при подаче напряжения
Стартер представляет собой небольшой герметичный баллон с биметаллическими контактами и инертным газом (обычно неоном или аргоном). Его основная задача – замыкание и последующее размыкание цепи для нагрева электродов люминесцентной лампы.
- При подаче напряжения на схему лампы, ток проходит через стартер и электроды лампы, так как разряд в лампе ещё не начался из-за низкой ионизации газа.
- Внутри стартера происходит газовый разряд – появляется свечение между электродами стартера, сопровождающееся их нагревом.
- Биметаллическая пластина деформируется от нагрева и замыкает контакты стартера, создавая короткое замыкание между электродами лампы. Это приводит к интенсивному нагреву электродов.
- Через доли секунды газовый разряд в стартере прекращается. Контакты остывают и размыкаются, вызывая резкий скачок напряжения (индукционный выброс) за счёт дросселя, включённого в цепь.
- Это напряжение пробивает газ в лампе, и начинается устойчивый разряд между её электродами – лампа загорается.
Важно: стартер рассчитан на многократное повторение этой последовательности. Если лампа не загорается с первой попытки, процесс автоматически повторяется, пока не произойдёт успешный запуск или не выйдет из строя один из элементов схемы.
Как срабатывает биметаллическая пластина в стартере
Биметаллическая пластина состоит из двух металлов с разным коэффициентом теплового расширения, обычно никеля и железа. При подаче напряжения на стартер, через замкнутые контакты проходит ток, нагревающий пластину за доли секунды.
Нагрев вызывает изгиб пластины – более расширяемый металл удлиняется быстрее, что приводит к механическому размыканию контактов. В этот момент возникает высоковольтный импульс за счёт самоиндукции, который пробивает газовую среду внутри колбы лампы, инициируя разряд.
Контакты стартера размыкаются только после достаточного нагрева пластины, что обеспечивает предварительный подогрев электродов лампы. Это критически важно: неподогретые электроды изнашиваются быстрее, а лампа не загорается.
Корректная работа пластины зависит от её чистоты и отсутствия окислов. Любое ухудшение контакта увеличивает время срабатывания или приводит к отказу. При замене стартера предпочтение следует отдавать моделям с термостойкой изоляцией и минимальной тепловой инерцией.

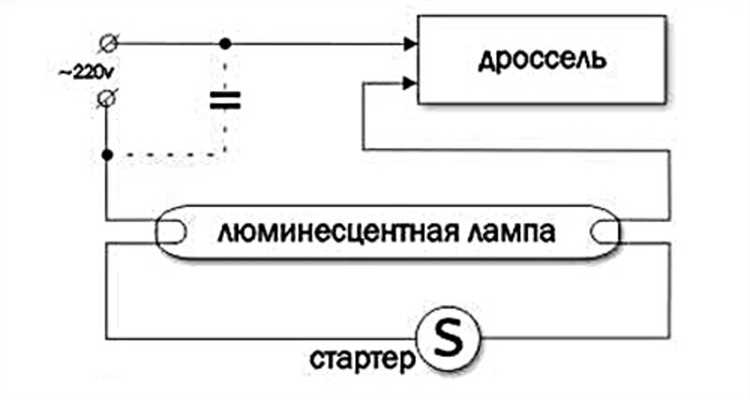

Почему стартер отключается после зажигания лампы
Стартер в люминесцентной лампе выполняет функцию временного замыкателя, необходимого для предварительного подогрева электродов и создания разряда в газовой среде. Он представляет собой газонаполненный разрядник с биметаллическими контактами, которые замыкаются при подаче напряжения.
При включении лампы через стартер проходит ток, нагревающий электроды. Одновременно в стартере возникает дуговой разряд, вызывающий изгиб биметаллической пластины и замыкание контактов. Это приводит к подогреву нитей накала в колбах лампы. Когда температура становится достаточной для термоэлектронной эмиссии, контакты стартера размыкаются, что приводит к резкому скачку напряжения на лампе – благодаря индуктивности дросселя. Этот импульс ионизирует газ, и лампа загорается.
После зажигания сопротивление газоразрядной трубки резко падает, и ток начинает проходить через лампу, минуя стартер. Поскольку напряжение на стартере теперь недостаточно для поддержания дугового разряда, его контакты остаются разомкнутыми. Стартер выключается автоматически и больше не участвует в работе схемы, пока лампа не будет отключена от сети.
Попытка удержания стартера во включённом состоянии привела бы к прерывистому разряду и перегоранию электродов. Поэтому его отключение – ключевой элемент сохранения ресурса лампы и стабильной работы цепи.
Какие неисправности стартера влияют на запуск лампы
Перегоревший стартер – наиболее частая причина сбоев запуска люминесцентной лампы. Внутри стартера находится газоразрядная лампа и биметаллический контакт. При выходе из строя контакта цепь не замыкается, что исключает предварительный нагрев электродов лампы и приводит к отсутствию зажигания.
Залипание контактов вызвано механическим износом или загрязнением. Контакты не размыкаются после предварительного нагрева, что препятствует созданию необходимого напряжения для искры. В итоге лампа либо мигает, либо вообще не загорается.
Нарушение герметичности колбы стартера
Рекомендуется регулярно проверять стартер на предмет визуальных дефектов, таких как потемнение колбы и деформация контактов, а также заменять стартер после 5–7 лет эксплуатации, так как внутренние компоненты теряют свои электрические параметры и вызывают нестабильную работу.
Неправильный выбор стартера по мощности и типу для конкретной лампы вызывает несоответствие времени размыкания контактов, что мешает эффективному запуску. Следует использовать стартеры, рекомендованные производителем ламп и светильников.
Как выбрать подходящий стартер для конкретной лампы
Для правильного выбора стартера важно учитывать тип и мощность люминесцентной лампы. Стартер должен соответствовать номинальному току и напряжению лампы. Например, для ламп мощностью 15–30 Вт подходят стартеры с сопротивлением около 100–120 Ом, а для ламп на 40–65 Вт – около 200–220 Ом.
Также необходимо обращать внимание на рабочее напряжение стартера. Оно должно быть в диапазоне от 220 В до 240 В для стандартных сетей. Стартеры с заниженным напряжением могут не обеспечивать стабильного зажигания лампы, что приведет к мерцанию или сокращению срока службы.
Выбирая стартер, учитывайте его время срабатывания. Для ламп с быстрым зажиганием предпочтительны стартеры с короткой задержкой – порядка 0,5–1 секунды. Для ламп с повышенной мощностью или увеличенным диаметром трубки лучше использовать стартеры с удлинённым временем прогрева, чтобы избежать перегорания катодов.
Если лампа эксплуатируется в условиях пониженной температуры, выбирайте стартеры с повышенным током накала, которые обеспечивают более надёжный разогрев катодов при холодном пуске.
Не менее важна совместимость по конструкции: стартер должен физически подходить к патрону лампы. Стандартные стартеры имеют размеры 22 мм в диаметре и длину около 55 мм, но для некоторых специальных ламп требуются уникальные варианты.
В итоге, ориентируйтесь на маркировку лампы и рекомендации производителя, сопоставляя их с параметрами стартера – сопротивлением, напряжением, временем задержки и габаритами. Это обеспечит надежный запуск и длительный срок службы люминесцентной лампы.
Вопрос-ответ:
Как именно стартер запускает люминесцентную лампу?
Стартер содержит газоразрядный элемент и биметаллическую пластину. При включении лампы через стартер начинает течь ток, который нагревает нити накаливания. В это время биметаллическая пластина замыкает контакты стартера, позволяя нагреваться нитям. После нагрева пластина остывает и размыкает цепь, создавая резкий скачок напряжения, который пробуждает газ в лампе и запускает её свечение.
Почему стартер необходим именно в люминесцентных лампах, а не в обычных лампах накаливания?
Люминесцентные лампы требуют высокого напряжения для ионизации газа внутри трубки, чтобы свет начал излучаться. Нити накала должны предварительно нагреться, чтобы обеспечить правильный старт. Стартер помогает создать необходимые условия — нагреть нити и создать импульс высокого напряжения. В лампах накаливания этого не нужно, так как их нить разогревается сразу при подаче напряжения и светится напрямую.
Что происходит, если стартер выходит из строя? Можно ли заменить его самостоятельно?
Если стартер неисправен, лампа либо не загорается, либо мигает. Это связано с тем, что не происходит правильного размыкания цепи для создания импульса запуска. Заменить стартер несложно — он обычно вставляется в специальное гнездо на корпусе лампы. Для безопасности нужно отключить питание, подобрать стартер с подходящими параметрами и вставить новый вместо старого.
Какие существуют виды стартеров для люминесцентных ламп, и чем они отличаются?
Стартеры бывают разных типов: классические с биметаллической пластиной, электронные и термостартеры. Классические механические наиболее просты и дешевы, но могут вызывать мерцание. Электронные работают тише и дольше, обеспечивают более плавный запуск. Термостартеры используют нагрев для управления контактами и применяются в некоторых специфических лампах. Выбор зависит от типа и характеристик самой люминесцентной лампы.
Почему стартер вызывает мигание лампы в первые секунды после включения?
Мигание связано с процессом размыкания и замыкания контактов внутри стартера. При включении лампы нити накала начинают греться, а контакты стартера замыкаются. Затем биметаллическая пластина охлаждается и размыкает цепь, создавая импульс для зажигания. Если газ внутри трубки еще не ионизировался, лампа гаснет, и процесс повторяется несколько раз, пока лампа полностью не загорится. Это и вызывает характерное мигание в первые секунды.
Как именно стартер запускает люминесцентную лампу?
Стартер представляет собой небольшой разрядник с двумя электродами и газом внутри. При включении лампы через стартер начинает протекать ток, разогревая электроды накаливания внутри лампы. Внутренний газ в стартере при этом ионизируется, вызывая замыкание контактов внутри стартера. Это приводит к нагреву катодов люминесцентной лампы, что необходимо для последующего возникновения электрического разряда в газе внутри самой лампы. После прогрева контакты стартера размыкаются, и напряжение прикладывается к газу внутри лампы, что вызывает свечение.
Почему люминесцентная лампа не загорается, если стартер неисправен?
Если стартер не функционирует должным образом, катоды в лампе не разогреваются до нужной температуры. В результате не возникает условия для возникновения разряда в газе. Лампа при этом либо не загорается вообще, либо мигает, пытаясь запуститься. Неисправность может заключаться в залипании контактов внутри стартера или потере герметичности, что мешает правильной работе цепи накала. Замена стартера обычно решает эту проблему и восстанавливает нормальный запуск лампы.
