Номинальная мощность тэна – ключевой параметр, от которого зависит его сопротивление. Для тэна мощностью 2000 Вт, рассчитанного на напряжение 220 В, сопротивление можно определить по формуле: R = U² / P. Подставляя значения, получаем: R = 220² / 2000 ≈ 24,2 Ом. Это ориентировочное значение, допустимы отклонения в пределах 5–10% в зависимости от конструкции и материала нагревательного элемента.
Если тэн подключён к сети с напряжением 230 В, сопротивление, рассчитанное по той же формуле, составит R = 230² / 2000 ≈ 26,45 Ом. Поэтому перед проверкой мультиметром важно учитывать фактическое напряжение в электросети. Измеренное значение сопротивления должно быть близко к расчётному, иначе возможны неисправности: нагар, межвитковое замыкание или обрыв.
Для измерения сопротивления рекомендуется использовать мультиметр с точностью не ниже ±1%. Перед проверкой тэн должен быть полностью отключён от сети и отсоединён от управляющей схемы. Щупы прибора прикасаются непосредственно к клеммам тэна. Если прибор показывает бесконечность или ноль, элемент неисправен. Значение, отличающееся от номинального более чем на 10%, также указывает на потенциальную проблему.
Тэны с отклонением сопротивления могут потреблять больше тока или не обеспечивать нужного нагрева, что влияет на срок службы водонагревателя. При выборе нового тэна важно сверяться с паспортными характеристиками оборудования, учитывая не только мощность, но и точное сопротивление, чтобы избежать перегрузки цепи и ускоренного износа системы.
Как рассчитать сопротивление тэна мощностью 2000 Вт
Для точного расчёта сопротивления тэна используется формула закона Ома, учитывающая напряжение питания и мощность:
- Формула: R = U² / P
- Где R – сопротивление (Ом), U – напряжение (В), P – мощность (Вт)
Если водонагреватель рассчитан на сеть 220 В, подставляем значения:
- R = 220² / 2000 = 48400 / 2000 = 24,2 Ом
При напряжении 230 В:
- R = 230² / 2000 = 52900 / 2000 = 26,45 Ом
Для измерения сопротивления мультиметром:
- Отключить прибор от сети
- Отсоединить провода от тэна
- Установить мультиметр в режим измерения сопротивления
Полученное значение должно находиться в пределах 24–27 Ом в зависимости от напряжения. Значительное отклонение указывает на износ или повреждение тэна.
Зависимость сопротивления тэна от напряжения сети
Сопротивление тэна напрямую зависит от заданной мощности и расчетного напряжения. Для тэна мощностью 2000 Вт при номинальном напряжении 220 В сопротивление рассчитывается по формуле R = U² / P. В этом случае: R = 220² / 2000 ≈ 24,2 Ом.
Если напряжение в сети отклоняется от номинального, сопротивление тэна не изменяется, поскольку оно определяется конструктивно: длиной, диаметром и материалом нагревательного элемента. Однако при изменении напряжения меняется фактическая мощность. Например, при снижении напряжения до 200 В: P = 200² / 24,2 ≈ 1653 Вт. При увеличении до 240 В: P = 240² / 24,2 ≈ 2380 Вт. Это приводит к недогреву или перегреву, сокращая срок службы устройства.
Проверка сопротивления мультиметром должна проводиться при отключённом питании. Если полученное значение отличается более чем на 10% от расчетного, возможны отложения на спирали или межвитковое замыкание.
Рекомендуется использовать водонагреватель в сети с отклонением не более ±5% от номинального напряжения. При систематических скачках желательно подключение через стабилизатор.
Каким должно быть сопротивление исправного тэна на 2000 Вт
Для водонагревателя с тэном мощностью 2000 Вт при напряжении 220 В номинальное сопротивление рассчитывается по формуле R = U² / P. Подставляя значения, получаем: 220² / 2000 = 24,2 Ом.
- Допустимое отклонение – в пределах ±10%. Это значит, что исправный тэн может иметь сопротивление от 21,8 до 26,6 Ом.
- Измерять сопротивление нужно мультиметром на обесточенном устройстве, отключив провода от контактов тэна.
- Если прибор показывает «0» или близко к нулю – тэн пробит. Бесконечное значение (обрыв) указывает на сгоревшую спираль.
- Наличие утечки на корпус проверяется в режиме прозвонки: между любым контактом и корпусом прибора должно быть бесконечное сопротивление.
Отклонение от нормы может вызвать замыкание, перегрев или слабый нагрев воды. При малейших подозрениях рекомендуется заменить тэн.

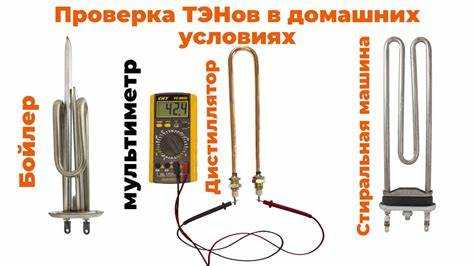

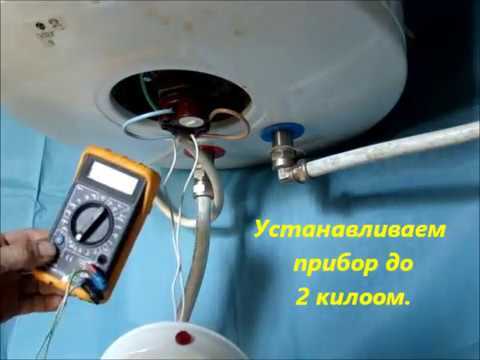

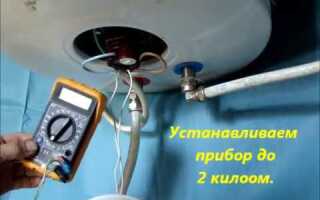

Как измерить сопротивление тэна мультиметром
Установите мультиметр в режим измерения сопротивления (омметр), выбрав предел 200 Ом или автоопределение, если прибор это поддерживает. Коснитесь щупами обоих контактов ТЭНа. При исправном элементе мощностью 2000 Вт и напряжении 220 В сопротивление должно находиться в пределах 24–26 Ом. Расчётное значение: R = U² / P = 220² / 2000 ≈ 24,2 Ом.
Если сопротивление сильно отличается от расчётного или мультиметр показывает обрыв (бесконечность), ТЭН повреждён. При нулевом сопротивлении возможен внутренний короткий замыкание – такой элемент тоже подлежит замене.
Проверьте также утечку на корпус. Для этого один щуп подключите к любому контакту ТЭНа, а второй – к металлической части корпуса. При любом отклонении от бесконечного сопротивления присутствует пробой на массу, и использование ТЭНа опасно.
Почему сопротивление тэна может отличаться от расчетного
Для тэна мощностью 2000 Вт, рассчитанного на напряжение 220 В, номинальное сопротивление составляет около 24,2 Ом. Однако при измерении мультиметром можно получить значение, отличающееся от расчётного. Это связано с рядом объективных причин, которые следует учитывать при диагностике или замене нагревателя.
Во-первых, сопротивление зависит от температуры. Измерения обычно проводятся при комнатной температуре, тогда как расчетное сопротивление указывается для рабочего состояния – при разогретом нагревателе. У большинства сплавов, применяемых в тэнах (например, нихрома), сопротивление увеличивается при нагреве. Поэтому при 20 °C измеренное значение будет на 5–10 % ниже, чем в рабочем режиме.
Во-вторых, возможно наличие отложений на поверхности тэна. Накипь не влияет напрямую на сопротивление, но косвенно может способствовать локальному перегреву и изменению структуры материала спирали, особенно в старых нагревателях. Это приводит к увеличению сопротивления и снижению эффективности.
Третья причина – производственные отклонения. В рамках допуска сопротивление может отличаться от номинального на 5–7 %. При массовом производстве точность намотки и качество сплава не всегда идеально соответствуют расчетным параметрам.
Также на результат влияет точность измерительного прибора. Бытовые мультиметры имеют погрешность до 1 Ом. При измерении сопротивлений порядка 20–30 Ом это может давать значимое отклонение. Не стоит использовать режим прозвонки – он не предназначен для точных замеров сопротивлений такого уровня.
Если тэн давно в эксплуатации, возможна деградация сплава – особенно в местах перегрева. Это проявляется в изменении сопротивления и может быть предвестником выхода из строя. При значительном отклонении от расчетного значения (более 15 %) рекомендуется замена, даже если тэн ещё работает.
Допустимые отклонения сопротивления у новых и б/у тэнов
Номинальное сопротивление тэна мощностью 2000 Вт при напряжении 220 В составляет примерно 24,2 Ом. Для новых элементов допустимое отклонение обычно находится в пределах ±5%, что соответствует диапазону 23–25 Ом. Отклонения вне этого интервала указывают на производственный брак или повреждение.
У б/у тэнов допускается большее отклонение – до ±10%, то есть сопротивление может варьироваться от 21,8 до 26,6 Ом. Более низкое сопротивление свидетельствует о частичном замыкании или износе изоляции, более высокое – о частичном обрыве или коррозии спирали.
При проверке важно учитывать, что значительное отклонение от нормы приводит к изменению тепловой мощности, что снижает эффективность нагревателя и может ускорить выход из строя других элементов. Рекомендуется заменить тэн при сопротивлении ниже 21 Ом или выше 27 Ом, чтобы избежать проблем с эксплуатацией.
Влияние накипи на сопротивление тэна и его работу
Накипь, образующаяся на поверхности тэна, действует как теплоизоляционный слой, снижая теплопередачу и вызывая перегрев нагревательного элемента. Толщина накипи в 1 мм увеличивает сопротивление теплообмена примерно в 10 раз, что приводит к повышению температуры самого тэна до критических значений.
Рост температуры вызывает изменение электрического сопротивления тэна. Обычно сопротивление увеличивается из-за снижения проводимости материала при перегреве, что в итоге снижает эффективность работы и может вызвать преждевременный выход тэна из строя.
При регулярном образовании накипи требуется больше энергии для нагрева воды, что увеличивает энергозатраты. Для тэна мощностью 2000 Вт изоляционный эффект накипи может привести к перерасходу электроэнергии до 15–20%.
Рекомендуется проводить очистку тэна от накипи не реже одного раза в год. Для жесткой воды, где скорость образования накипи выше, интервалы очистки следует сокращать до 6 месяцев. Использование специальных средств с кислотами (лимонная, уксусная) эффективно удаляет минеральные отложения без повреждения металла тэна.
Водонагреватели с защитным покрытием тэна или антикальциевыми системами требуют меньшего внимания к образованию накипи, однако периодический контроль сопротивления тэна (измерения омметром) поможет своевременно выявить снижение производительности и избежать поломок.
Когда низкое или высокое сопротивление указывает на неисправность
Для тэна мощностью 2000 Вт с напряжением 220 В номинальное сопротивление рассчитывается по формуле R = U² / P, что даёт около 24 Ом. Отклонение сопротивления более чем на 10% от этого значения свидетельствует о проблемах.
Низкое сопротивление (значительно ниже 22 Ом) обычно указывает на внутреннее замыкание между спиралями или повреждение изоляции. Это повышает ток и может привести к срабатыванию автоматов или перегоранию тэна.
Высокое сопротивление (выше 26 Ом) свидетельствует о частичном перерыве спирали или ухудшении контактов. Такой тэн нагревается недостаточно или вовсе не работает, что приводит к снижению эффективности нагрева.
Если сопротивление стремится к бесконечности – это разрыв цепи, и тэн требует замены. При измерении сопротивления важно учитывать температуру – при нагреве сопротивление спирали увеличивается примерно на 0.4% на каждый градус Цельсия.
Рекомендуется проверять сопротивление мультиметром с точностью не ниже 0.1 Ом. При сомнительных результатах измерения нужно провести дополнительный осмотр тэна на предмет видимых повреждений, коррозии или следов перегрева.
В случае низкого сопротивления следует проверить целостность изоляции тэна мультиметром с функцией измерения сопротивления изоляции. Значения ниже 1 МОм указывают на серьёзную неисправность и необходимость замены.
При замене тэна выбирайте аналог с такими же электрическими параметрами и типом крепления, чтобы избежать несоответствий и преждевременного выхода из строя.
Вопрос-ответ:
Какой номинальный сопротивление должен иметь ТЭН мощностью 2000 Вт для стандартного водонагревателя на 220 В?
Для водонагревателя мощностью 2000 Вт при напряжении 220 В сопротивление нагревательного элемента рассчитывается по формуле R = U² / P. Подставляя значения, получаем R = 220² / 2000 = 24,2 Ом. Это сопротивление подходит для нормальной работы тэна, обеспечивая нужную мощность и безопасную работу устройства.
Почему важно правильно подбирать сопротивление тэна для водонагревателя мощностью 2000 Вт?
Если сопротивление нагревательного элемента не соответствует требованиям, это может привести к различным проблемам. Например, слишком низкое сопротивление вызывает избыточный ток, что грозит перегревом и выходом из строя тэна или автоматов защиты. Слишком высокое сопротивление снижает мощность, из-за чего нагрев воды замедляется. Соответствие сопротивления обеспечивает оптимальный режим работы, долговечность и безопасность.
Какие материалы обычно используют для изготовления тэнов с сопротивлением около 24 Ом, и как они влияют на срок службы водонагревателя?
Чаще всего для изготовления нагревательных элементов применяют нержавеющую сталь или сплавы с высоким удельным сопротивлением, такие как нихром. Эти материалы хорошо выдерживают коррозионное воздействие воды и нагрев, что продлевает срок службы тэна. Правильный выбор материала и конструкция напрямую влияют на надежность и стабильность работы водонагревателя в течение многих лет.
Можно ли использовать ТЭН с сопротивлением, отличающимся от расчётного, в водонагревателе на 2000 Вт?
Использование тэна с сопротивлением, значительно отличающимся от рекомендованного, не рекомендуется. Если сопротивление ниже расчетного, ток будет выше нормы, что может привести к перегреву и быстрому выходу из строя оборудования. Если сопротивление выше — мощность снизится, нагрев будет медленнее, и водонагреватель не сможет обеспечить нужную температуру. При замене важно выбирать элемент, максимально соответствующий параметрам устройства.
