Катушка с током вращается в магнитном поле вследствие действия силы Лоренца на движущиеся заряды в проводниках. Когда проводник с током помещается в магнитное поле, на каждый участок провода действует сила, направленная перпендикулярно и к току, и к вектору магнитной индукции. Это приводит к возникновению крутящего момента, заставляющего катушку вращаться.
Если катушка прямоугольная, то сила, действующая на противоположные стороны, создает момент относительно оси симметрии. Направление вращения определяется по правилу левой руки, а величина крутящего момента – выражением M = BINAcos(θ), где B – индукция магнитного поля, I – сила тока, N – число витков, A – площадь витка, θ – угол между нормалью к плоскости катушки и направлением магнитного поля.
Для получения устойчивого вращения в электродвигателях используют коллекторы или электронные коммутаторы, которые периодически изменяют направление тока, синхронизируя его с положением катушки. Без этого вращение остановилось бы при достижении положения равновесия. Таким образом, истинная причина вращения – взаимодействие тока и магнитного поля, но непрерывность движения обеспечивается правильной организацией схемы питания.
Эффективность вращения зависит от нескольких факторов: величины тока, индукции поля, геометрии катушки, сопротивления проводника и качества контактов. Для повышения момента предпочтительно использовать катушки с большим числом витков и уменьшенным сопротивлением, а также постоянные магниты с высокой остаточной индукцией.
Как взаимодействуют магнитное поле и ток в катушке

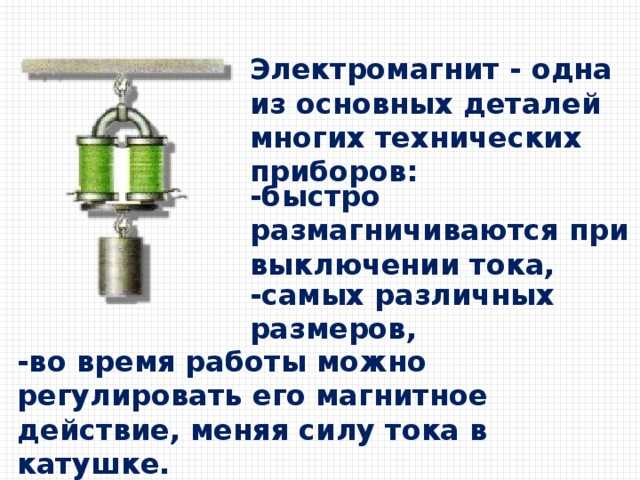

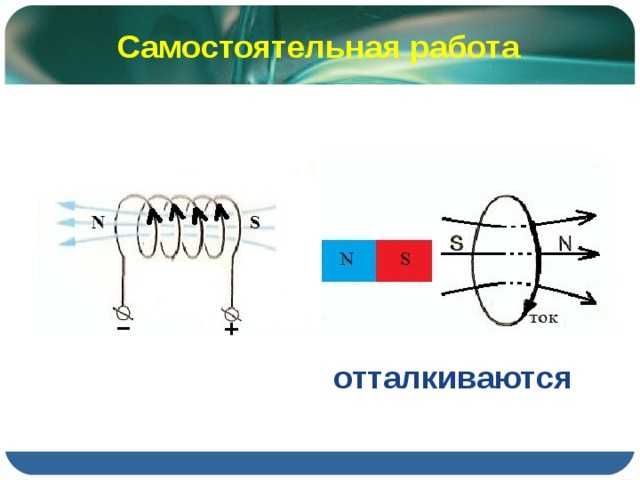

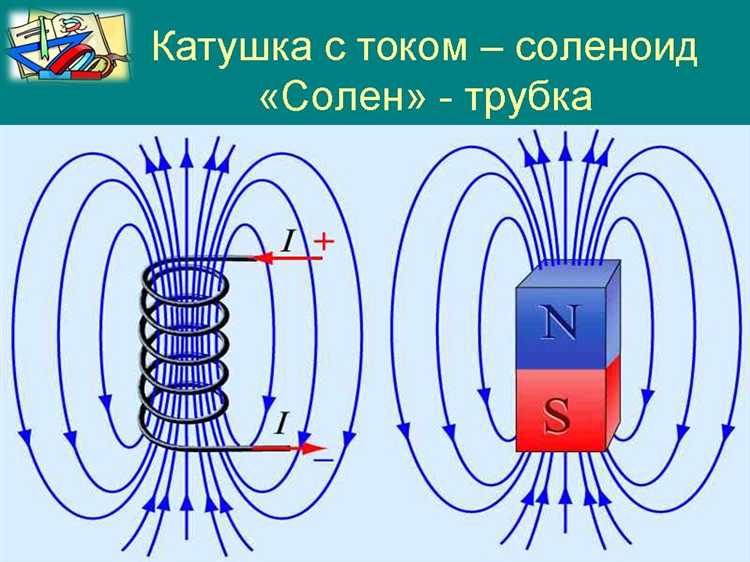

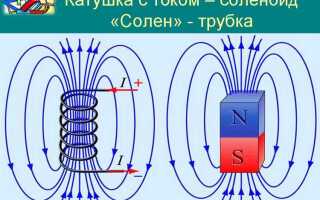

Катушка с током создает вокруг себя магнитное поле, направленное по правилу правого винта. При помещении катушки в внешнее магнитное поле возникает взаимодействие между полем катушки и внешним полем, приводящее к возникновению момента силы.
- Сила Ампера действует на каждый участок провода с током, находящийся в магнитном поле. Направление силы определяется правилом левой руки.
- Если катушка прямоугольная, силы, действующие на противоположные стороны, противоположны по направлению и создают крутящий момент относительно оси.
- При увеличении тока в катушке сила взаимодействия возрастает пропорционально: F = I·L·B·sin(θ), где I – ток, L – длина проводника в поле, B – магнитная индукция, θ – угол между вектором тока и поля.
- Максимальный момент возникает при угле 90° между плоскостью катушки и внешним полем. В этом положении катушка начинает вращаться для минимизации потенциальной энергии.
- Вращение прекращается, когда нормаль к плоскости катушки совпадает с направлением внешнего поля – момент становится нулевым.
Для устойчивого вращения, как в электродвигателях, используют коллектор или коммутатор, меняющий направление тока в катушке на каждом полупериоде, обеспечивая постоянное направление момента силы.
Почему возникает крутящий момент на проводниках катушки
Крутящий момент на проводниках катушки возникает вследствие взаимодействия магнитного поля с электрическим током. Когда катушка помещена в однородное магнитное поле и по её проводникам проходит ток, на каждый участок проводника действует сила Лоренца. Эта сила направлена перпендикулярно как к направлению тока, так и к вектору магнитной индукции.
Рассмотрим прямоугольную катушку с током, ось которой расположена параллельно линиям магнитного поля. На противоположные стороны рамки, по которым ток течёт в противоположных направлениях, силы Лоренца направлены в разные стороны. Эти силы создают пару, вызывающую вращение катушки вокруг её оси. Значение крутящего момента определяется выражением: M = nIBS sin θ, где n – число витков, I – сила тока, B – магнитная индукция, S – площадь витка, θ – угол между нормалью к плоскости витка и направлением магнитного поля.
При θ = 90° (нормаль перпендикулярна полю) момент достигает максимального значения. Это объясняет, почему катушка начинает вращаться: система стремится занять положение, при котором момент становится минимальным, то есть нормаль к витку совпадает с направлением поля.
Для усиления крутящего момента увеличивают ток, площадь витков, количество витков или используют более сильное магнитное поле. Все эти параметры прямо пропорционально влияют на величину вращающего момента.
Как влияет ориентация катушки относительно магнитного поля
Момент силы, действующий на проводник с током в магнитном поле, определяется векторным произведением силы тока и вектора магнитной индукции. Максимальное вращающее действие возникает, когда плоскость катушки перпендикулярна линиям магнитного поля, то есть нормаль к виткам катушки направлена вдоль поля.
При ориентации катушки параллельно линиям индукции (нормаль перпендикулярна вектору поля) момент силы становится нулевым – катушка не вращается. В этом положении все силы, действующие на противоположные стороны витков, компенсируют друг друга.
Для устойчивого вращения необходимо, чтобы угол между нормалью к плоскости катушки и вектором магнитного поля отличался от 90° и постоянно изменялся. В двигательных установках используют коммутаторы, изменяющие направление тока в момент прохождения катушки через нейтральное положение, поддерживая непрерывное вращение.
Рекомендация: для достижения максимального крутящего момента устанавливайте катушку так, чтобы при старте её нормаль была как можно ближе к направлению поля. Это обеспечит быстрый выход на рабочий режим.
Зачем нужен якорь и как он поддерживает вращение
Основной элемент якоря – обмотка, расположенная в пазах магнитопровода. При прохождении тока по проводникам этой обмотки, находящимся в магнитном поле, на них действует сила Лоренца. Направление этой силы определяется правилом левой руки, и она стремится повернуть якорь относительно оси.
Для обеспечения непрерывного вращения в одном направлении применяется коллектор. Он переключает ток в обмотке якоря в нужный момент, чтобы электромагнитный момент всегда имел постоянное направление. Без коллектора момент менялся бы на противоположный дважды за оборот, и вращения не происходило бы.
Механическая устойчивость якоря достигается за счёт точного балансирования и крепления на валу. Это предотвращает вибрации, повышает срок службы подшипников и улучшает КПД двигателя.
Оптимальный выбор материала сердечника якоря снижает вихревые токи и потери на нагрев. Применение тонколистовой электротехнической стали с изоляцией между слоями – обязательное требование при проектировании.
Эффективность передачи энергии зависит от плотности тока в обмотке. При перегрузке возникает перегрев, снижающий магнитные свойства сердечника. Поэтому расчёт сечения проводников и системы охлаждения определяет рабочую стабильность якоря.
Как сила Ампера объясняет вращение катушки
Сила Ампера действует на проводник с током, помещённый в магнитное поле. Если катушка размещена между полюсами постоянного магнита, то на противоположные стороны рамки действуют силы, направленные в разные стороны. Это создаёт крутящий момент, заставляющий катушку вращаться.
Направление силы определяется по правилу левой руки: если расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а четыре пальца указывали направление тока, то отогнутый большой палец укажет направление действия силы.
Крутящий момент возникает только тогда, когда плоскость катушки не параллельна линиям магнитного поля. Максимальное значение достигается, когда плоскость катушки перпендикулярна полю. При этом сила Ампера на каждой стороне рамки будет максимальной.
Важно: при равномерном вращении магнитное поле должно быть постоянным, а ток – стабильным. Изменения одного из этих параметров снижают эффективность работы устройства, основанного на вращении катушки, например электродвигателя.
Для практического применения силы Ампера в электромеханике необходимо точно рассчитывать геометрию катушки, силу тока и параметры магнитного поля для достижения нужного крутящего момента.
Что изменяется при изменении силы тока в катушке
С увеличением силы тока в катушке пропорционально возрастает магнитное поле, создаваемое вокруг проводника. Это обусловлено законом Ампера, где магнитная индукция B прямо пропорциональна силе тока I. Конкретно, при удвоении силы тока магнитное поле усиливается в два раза, что повышает момент сил, действующих на катушку в магнитном поле.
Изменение силы тока влияет на величину электромагнитного момента, который вызывает вращение катушки. При возрастании тока усиливается взаимодействие между магнитным полем катушки и внешним постоянным магнитом, что увеличивает крутящий момент. Это напрямую отражается на угловой скорости вращения и устойчивости движения.
Повышение силы тока приводит к увеличению тепловых потерь в проводах из-за эффекта Джоуля-Ленца, что требует контроля температуры катушки. Рекомендуется не превышать номинальные значения тока, указанные для конкретной катушки, чтобы избежать перегрева и повреждения изоляции.
При снижении силы тока магнитное поле уменьшается, что снижает крутящий момент и может привести к нестабильному или замедленному вращению. Для точного регулирования вращения необходимо подбирать силу тока с учетом требуемой механической нагрузки и характеристик магнитного поля.
Вопрос-ответ:
Почему катушка с током начинает вращаться, когда помещается в магнитное поле?
Катушка с электрическим током создаёт магнитное поле вокруг себя. Когда это магнитное поле взаимодействует с внешним постоянным магнитом, возникают силы, которые стремятся повернуть катушку. Эти силы обусловлены действием магнитных полей друг на друга и приводят к вращению катушки вокруг своей оси.
Как роль направления тока в катушке влияет на её движение в магнитном поле?
Направление электрического тока в катушке определяет направление создаваемого ею магнитного поля. Если ток изменить на противоположный, изменится и направление магнитного момента катушки. Это, в свою очередь, меняет направление сил, действующих на катушку со стороны внешнего магнитного поля, и катушка начнёт вращаться в противоположную сторону.
Почему катушка с током не останавливается сразу после начала вращения?
После того как катушка начинает вращаться, она обладает кинетической энергией, которая поддерживает движение. Кроме того, в устройстве часто есть механизм, например, коммутатор, который переключает направление тока в катушке таким образом, чтобы силы продолжали создавать вращающий момент. Благодаря этому вращение поддерживается и не прекращается сразу.
Какая связь между силой Лоренца и вращением катушки с током в магнитном поле?
Сила Лоренца действует на заряженные частицы, движущиеся в магнитном поле. В катушке с током электроны движутся по проводам, и на них действует эта сила. В результате на провод с током появляются силы, направленные перпендикулярно магнитному полю и току, что создаёт вращающий момент, заставляющий катушку поворачиваться.
