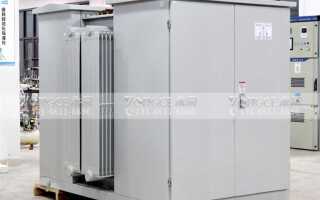

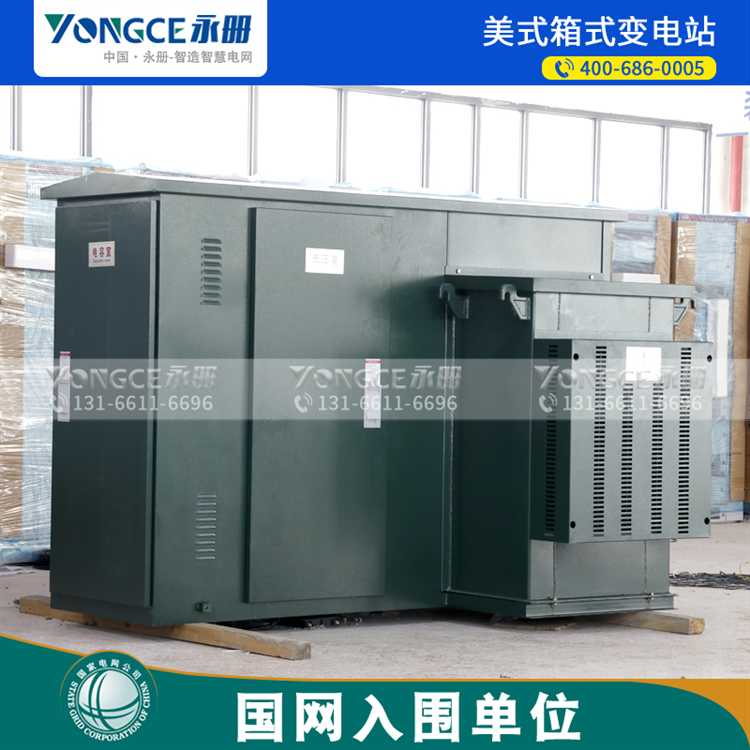

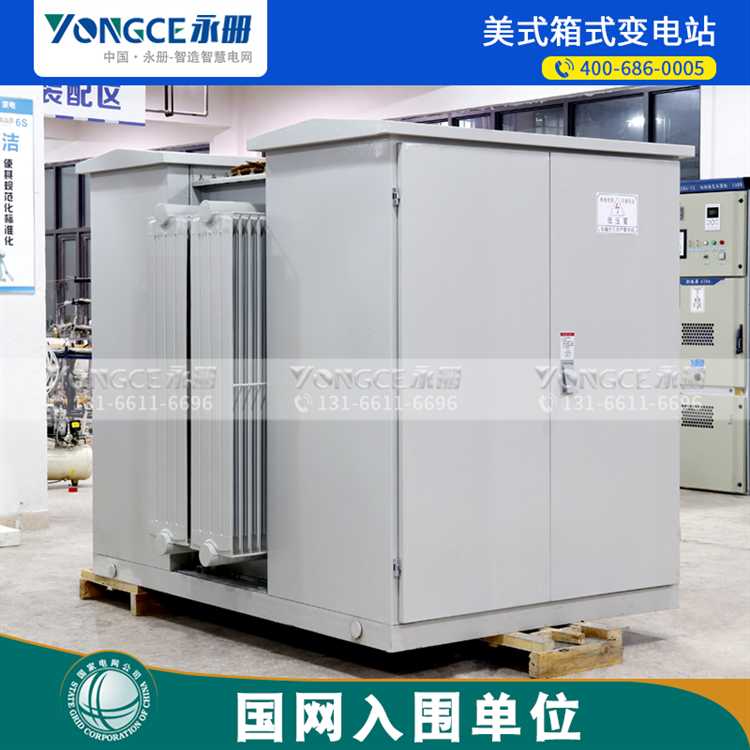

Трансформаторные будки – ключевой элемент распределительной электросети. В них происходит понижение высокого напряжения, поступающего от линий электропередачи, до уровней, пригодных для безопасного и стабильного снабжения жилых домов, предприятий и инфраструктуры. Напряжение, подаваемое в трансформаторную будку, зависит от типа сети и категории потребителей.
В большинстве случаев в городских и пригородных районах в трансформаторную подстанцию подается высокое напряжение в пределах 6 кВ, 10 кВ или 20 кВ. Для крупных промышленных объектов и в некоторых сельских районах применяется 35 кВ или 110 кВ, особенно если расстояние до потребителей значительное. Основная задача будки – преобразовать это высокое напряжение до стандартных 0,4 кВ (400 В) для дальнейшего распределения по низковольтной сети.
Важно учитывать, что выбор входного напряжения трансформаторной будки регулируется схемой районной энергосистемы, уровнем нагрузки и типом потребителей. Установка оборудования без учёта этих параметров может привести к значительным потерям мощности, перегреву трансформаторов и нестабильной работе сети. Оптимизация уровня входного напряжения позволяет повысить энергоэффективность и снизить эксплуатационные расходы.
Какое напряжение поступает на вход трансформаторной будки от ЛЭП
На вход трансформаторной будки от линии электропередачи поступает высокое напряжение, которое зависит от класса ЛЭП. В городской распределительной сети обычно используют ЛЭП с номиналом 6 кВ или 10 кВ. В сельской местности нередко встречаются линии на 10 кВ и 20 кВ. Промышленные объекты могут подключаться к сетям 35 кВ или 110 кВ, если будка обслуживает мощное оборудование или распределяет питание на крупные участки.
Напряжение на входе строго регламентируется техническими условиями и проектной документацией. Например, если трансформаторная будка подключена к ЛЭП 10 кВ, на её вводе должно быть напряжение 10 000 В с допустимыми отклонениями, не превышающими ±10%.
Для точного определения входного напряжения необходимо учитывать маркировку подстанции и данные от электросетевой организации. На каждой будке указывается класс напряжения, а также параметры подключения. Подача несоответствующего напряжения приводит к перегрузке трансформаторов и угрозе отказа системы электроснабжения.
Перед подключением к ЛЭП важно провести измерения фактического напряжения и убедиться в соответствии значения номиналу трансформатора. Установку и проверку выполняют специалисты с допуском к работе на высоковольтных установках.
Какие уровни напряжения существуют внутри трансформаторной будки
В трансформаторной будке происходит преобразование высокого напряжения, поступающего по линиям электропередачи, в более низкое, пригодное для потребления. Основные уровни напряжения в такой будке делятся на три категории: высокое, среднее и низкое.
Высокое напряжение – это входной уровень, как правило, от 6 кВ до 35 кВ. Наиболее распространённые значения в распределительных сетях – 6 кВ, 10 кВ и 20 кВ. Эти параметры зависят от региона и конкретной схемы энергоснабжения.
Среднее напряжение может присутствовать на промежуточных ступенях трансформации. В некоторых случаях используются трансформаторы, понижающие напряжение с 35 кВ до 10 кВ, а затем до 0,4 кВ. Однако чаще всего применяется одноступенчатое преобразование: 10(6) кВ → 0,4 кВ.
Низкое напряжение – это финальный уровень, подаваемый на потребителей. Стандартное значение – 0,4 кВ (400 В между фазами, 230 В между фазой и нулём). Именно оно используется для питания жилых домов, магазинов, офисов и малого бизнеса.
Для обеспечения безопасности и стабильности работы оборудование внутри будки рассчитано на чётко определённые диапазоны. Например, трансформаторы типа ТМ или ТМГ обычно рассчитаны на вход 10 кВ и выход 0,4 кВ. Изоляция, заземление, коммутационные аппараты и кабельные соединения должны соответствовать конкретному уровню напряжения и рабочим условиям.
При проектировании и эксплуатации важно учитывать, что любое отклонение от предусмотренного уровня может привести к повреждению оборудования, нарушению электроснабжения или даже пожару. Поэтому подбор трансформатора и сопутствующей арматуры производится строго с учётом расчётных уровней входного и выходного напряжения.
Чем отличается высоковольтная и низковольтная часть будки
Высоковольтная часть трансформаторной будки подключается к линии электропередачи напряжением 6, 10 или 20 кВ. Здесь размещаются разъединители, вводные автоматические выключатели, предохранители, ограничители перенапряжений и трансформатор тока. Основная задача – приём энергии с распределительной сети и подача её на обмотку трансформатора. Все элементы изолируются с расчётом на межфазное и фазное напряжение, допускается воздушный или элегазовый выключатель, в зависимости от класса напряжения и архитектуры подстанции.
Низковольтная часть получает уже пониженную энергию с выходной обмотки трансформатора – 380/220 В. Здесь устанавливаются рубильники, распределительные панели, автоматы, счётчики и ответвления на потребителей. Особенность – защита цепей от перегрузки и короткого замыкания, баланс фаз, возможность учёта расхода электроэнергии. Низковольтное оборудование рассчитано на токи до нескольких тысяч ампер при значениях напряжения, безопасных для стандартной электросети.
Высоковольтная часть требует повышенных мер безопасности: блокировки, заземление, ограничение доступа, дистанционное управление. Низковольтная зона чаще обслуживается персоналом общего профиля и может размещаться в отдельном отсеке будки. Подключение потребителей осуществляется именно из этой части.
Какое напряжение выходит из трансформаторной будки к потребителю
Из трансформаторной подстанции к конечным потребителям подаётся пониженное напряжение, соответствующее стандартам распределительной сети. Первичное напряжение, поступающее в будку, может составлять 6, 10 или 20 кВ. После понижения трансформатором выходное напряжение зависит от категории питаемых объектов.
- Для жилых домов, административных зданий и большинства маломощных потребителей используется напряжение 0,4 кВ (400 В между фазами, 230 В между фазой и нулём).
- Для промышленных предприятий, подключённых напрямую к трансформаторной подстанции, возможно использование напряжения 6 или 10 кВ – без дополнительного понижения, если оборудование рассчитано на такое питание.
- Для сельских потребителей также подаётся 0,4 кВ, но с учётом более длинных линий могут быть предусмотрены компенсирующие меры против падения напряжения.
Фаза-ноль 230 В – это стандартное значение для подключения бытовых электроприборов. При трёхфазной сети нагрузка равномерно распределяется между фазами, что снижает потери и повышает стабильность напряжения.

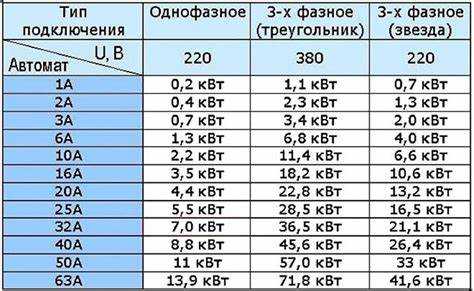

- Подключение осуществляется через распределительные щиты с автоматическими выключателями, обеспечивающими защиту от перегрузок и коротких замыканий.
- Для крупных объектов может применяться система с собственным трансформатором на территории потребителя.
- Нормируемое отклонение напряжения согласно ГОСТ 32144-2013 составляет ±10% от номинального значения.
Качество выходного напряжения зависит от исправности оборудования подстанции, уровня нагрузки и состояния линий электропередачи. Для обеспечения стабильного напряжения используются системы автоматического регулирования.
Как измерить напряжение в трансформаторной будке без отключения питания
Измерение напряжения в трансформаторной будке без отключения питания требует строгого соблюдения правил электробезопасности и использования специализированного оборудования. Работы выполняются только обученным персоналом с допуском к обслуживанию электроустановок выше 1000 В.
- Применяйте измерительные клещи или трансформаторы тока/напряжения с соответствующим классом точности и изоляции. Измерительные приборы должны быть рассчитаны на работу под напряжением 6–10 кВ и выше.
- Используйте высоковольтные вольтметры с внешними пробниками, подключаемыми к испытательным клеммам трансформатора или секции шин.
- Для оценки фазного и линейного напряжения применяются специальные розетки измерительных трансформаторов напряжения (ТН) с выходом на панели РУ (распределительное устройство).
- Все подключения осуществляются при помощи изолированных штанг и диэлектрических перчаток, без касания токоведущих частей. Работы ведутся со стороны низковольтной панели, если есть доступные точки измерения.
- Перед подключением проверяйте отсутствие повреждений на изоляции кабелей и разъемов. Категорически запрещается использовать бытовые мультиметры или щупы без сертификации для высоковольтных работ.
- Проверьте заземление оборудования и наличие схемы вторичных цепей.
- Убедитесь в наличии и исправности ТН. Подключение производится к их вторичной обмотке, обеспечивающей безопасное напряжение (обычно 100 В или 220 В).
- Снимите показания с подключённого измерительного прибора. Для постоянного мониторинга можно использовать цифровые вольтметры, интегрированные в АСКУЭ.
Любое вмешательство в высоковольтные цепи без разрыва питания возможно только при наличии оперативных разрешений и резервирования нагрузки. При малейших сомнениях в технической исправности оборудования проведение измерений откладывается до полного отключения и проверки.
Какие приборы устанавливаются для контроля напряжения в будке
Измерительные приборы включают цифровые вольтметры и многофункциональные измерительные комплексы с возможностью удаленного контроля. Они способны фиксировать напряжение в реальном времени, отображать отклонения от нормы и сохранять данные для анализа. Такие приборы должны иметь класс точности не хуже 0,5 по ГОСТ, что гарантирует достоверность показаний.
Для оперативного контроля и защиты устанавливаются реле контроля напряжения, реагирующие на превышение или падение напряжения за заданные пределы. Современные модели оснащены настройкой уставок и функцией автоматического отключения нагрузки, что предотвращает повреждение оборудования и обеспечивает безопасность системы.
Для комплексного мониторинга в будках часто используются системы сбора данных (СКАДА), интегрированные с приборами контроля. Они позволяют вести непрерывный анализ параметров сети, дистанционно управлять оборудованием и оперативно реагировать на аварийные ситуации.
Почему может меняться напряжение внутри трансформаторной будки
Напряжение внутри трансформаторной будки изменяется под влиянием нескольких технических факторов. Во-первых, колебания нагрузки в сети приводят к изменению тока и, следовательно, падению напряжения на внутренних сопротивлениях трансформатора и распределительных линий. При увеличении нагрузки напряжение может снижаться до 5–10% от номинала.
Во-вторых, температура окружающей среды влияет на сопротивление обмоток трансформатора. Повышение температуры увеличивает сопротивление, что вызывает дополнительное снижение напряжения. Температурный коэффициент сопротивления меди составляет около +0,004/°C, что на практике может привести к падению напряжения до 3% при экстремальном нагреве.
В-третьих, режим работы трансформатора и его регулировочные устройства, такие как переключатели отводов (трансформаторные ТРДН), могут менять напряжение для компенсации изменений в сети. Некорректная работа или запаздывание переключения приводят к кратковременным скачкам напряжения.
Кроме того, качество входного напряжения, поступающего с подстанции, влияет на параметры внутри будки. Флуктуации в питающей сети, вызванные внешними факторами (например, переключением мощных потребителей или авариями), отражаются на напряжении трансформатора.
Рекомендации по стабилизации напряжения включают регулярное техническое обслуживание трансформаторов, проверку и калибровку устройств регулировки, а также мониторинг температурного режима. Установка автоматических систем контроля и компенсации нагрузки помогает минимизировать изменения напряжения и повысить надежность электроснабжения.
Какие правила безопасности действуют при работе с напряжением в будке
Перед входом в трансформаторную будку необходимо проверить наличие предупреждающих знаков и отключить питание на соответствующем распределительном пункте. Работа с оборудованием под напряжением допускается только после установки изолирующих ограждений и снятия фазных нагрузок.
Использование средств индивидуальной защиты обязательно: диэлектрические перчатки, сапоги и коврики. Контроль состояния изоляции инструментов и средств защиты проводится перед каждой сменой.
В будке запрещено использовать металлические предметы и проводить работы при влажной поверхности или в дождь. Все манипуляции с высоковольтным оборудованием выполняются строго по регламентированным инструкциям и с участием минимум двух специалистов.
При работе под напряжением необходимо применять специальные измерительные приборы с гарантированной изоляцией и соблюдать минимальное расстояние до токоведущих частей, которое составляет не менее 1 метр при напряжении 10-20 кВ.
В случае обнаружения повреждений изоляции, искрения или запаха гари работу следует немедленно прекратить и вызвать аварийную службу. Контроль за соблюдением правил безопасности ведется ответственным электромонтером, который ведет журнал учета проведения работ.
Вопрос-ответ:
Какое напряжение обычно подается в трансформаторную будку на жилом микрорайоне?
В трансформаторных будках жилых районов чаще всего подается напряжение 10 кВ или 6 кВ со стороны высокого напряжения. На выходе после трансформации напряжение понижается до 0,4 кВ, что соответствует стандартному уровню для бытового и коммерческого электроснабжения.
Почему в некоторых трансформаторных будках подается напряжение 35 кВ, а в других 10 кВ или 6 кВ?
Напряжение на вводе в трансформаторную будку зависит от схемы электроснабжения и уровня напряжения магистральных линий, питающих данный район. В городах и крупных промышленных зонах может использоваться 35 кВ для снижения потерь при передаче на большие расстояния. В жилых районах более распространены 10 кВ или 6 кВ, так как трансформаторы рассчитаны на понижение именно этих уровней до 0,4 кВ.
Какие параметры напряжения контролируются внутри трансформаторной будки для безопасной работы оборудования?
В трансформаторной будке контролируются значения напряжения высокого и низкого уровней, токи нагрузки, а также качество электроэнергии — такие показатели как частота и гармоники. Обычно устанавливаются защитные устройства, которые отключают подачу в случае превышения допустимых значений напряжения или возникновения короткого замыкания, что предотвращает повреждения оборудования и обеспечивает безопасность.
Как напряжение изменяется при прохождении через трансформатор в будке и почему это важно?
Трансформатор в будке преобразует напряжение высокого уровня (например, 10 кВ) в низкое (обычно 0,4 кВ) для безопасного и удобного использования в домах и предприятиях. Это изменение напряжения необходимо, чтобы снизить риск поражения электрическим током и обеспечить совместимость с бытовыми электроприборами, рассчитанными на определённое напряжение. Без такого понижения напряжения использование электроэнергии было бы небезопасным и неэффективным.
