Водоэмульсионная краска после высыхания может оставлять следы при контакте с влажными предметами или одеждой. Это особенно актуально для поверхностей, подверженных истиранию – дверные откосы, участки рядом с выключателями, лестничные пролёты. Основная причина размазывания – недостаточная прочность пленкообразователя в составе дешёвых или неправильно подобранных красок.
Чтобы устранить эту проблему, в водоэмульсионку добавляют акриловые дисперсии с высоким содержанием твердых веществ (не менее 50%). Они усиливают образование прочной плёнки, устойчивой к влаге и механическому воздействию. Популярные марки: Acronal, DOW Primal, Lascaux. Их дозировка – от 5 до 10% от массы краски.
Для повышения стойкости к мытью и предотвращения размазывания также эффективны силиконовые добавки. Они уменьшают водопоглощение поверхности и улучшают сцепление. Например, добавка Silres BS от Wacker применяется в концентрации 0,5–1% и улучшает гидрофобные свойства покрытия.
Целлюлозные загустители, такие как гидроксиэтилцеллюлоза, тоже влияют на устойчивость к истиранию, стабилизируя структуру краски и предотвращая оседание пигментов. Их рекомендуемая концентрация – 0,2–0,5% от общей массы. Выбор конкретного модификатора зависит от фракционного состава и назначения краски.
Если речь идет о защите уже окрашенной поверхности, можно использовать акриловые лаки на водной основе. Они создают дополнительный защитный слой, придающий матовость или глянец. Такой подход особенно актуален в помещениях с высокой влажностью или интенсивной эксплуатацией.
Выбор подходящего фиксирующего добавочного компонента
Для предотвращения размазывания водоэмульсионной краски после высыхания необходимо ввести в состав фиксирующий компонент, улучшающий прочность пленки и адгезию к основанию. Наиболее эффективным считается добавление акриловых дисперсий с высоким содержанием твердых частиц (более 50%). Они обеспечивают быстрое пленкообразование и устойчивость к истиранию.
Альтернативный вариант – использование полиуретановых дисперсий. Такие добавки усиливают механическую прочность покрытия, повышают устойчивость к влаге и химическим воздействиям. Оптимальная дозировка – от 3 до 7% от массы краски. Превышение концентрации может ухудшить укрывистость и увеличить вязкость состава.
Для повышения водостойкости рекомендуется введение водорастворимого силиката калия или гидрофобизатора на основе силоксана. Они создают барьер против влаги и препятствуют размягчению пленки. Рабочая концентрация – 1,5–2%.
Важно учитывать совместимость добавки с основным полимером. Несовместимые компоненты могут вызывать расслоение или нестабильную вязкость. Перед использованием обязательны лабораторные испытания на устойчивость пленки к трению по ГОСТ 18976 или аналогичным методикам.
Добавление клеевых составов для повышения стойкости
Для повышения стойкости водоэмульсионной краски к истиранию и смыванию рекомендуется добавлять дисперсные клеевые составы на основе поливинилацетата (ПВА) или акрилатов. На практике оптимальной считается дозировка 3–7% от общего объема краски. Превышение этого значения может привести к ухудшению паропроницаемости и появлению блеска на матовой поверхности.
Поливинилацетат повышает адгезию пигментов к поверхности и создает прочную пленку после высыхания. Для использования подходят строительные ПВА-клеи с минимальным содержанием пластификаторов и без антисептических добавок. Важно использовать составы, совместимые по химической природе с основой водоэмульсии.

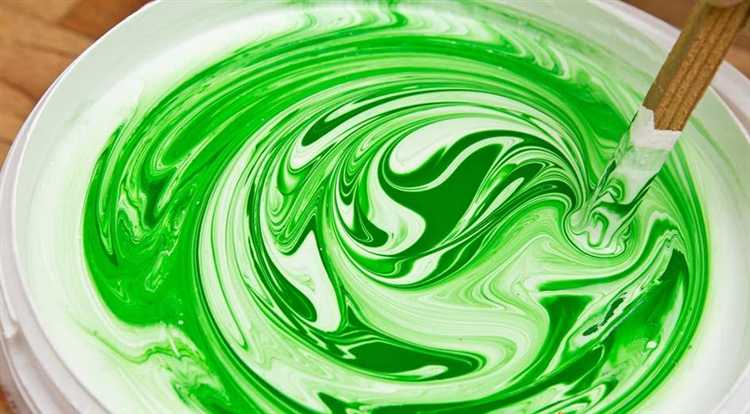

Акриловые дисперсии обеспечивают лучшую водостойкость по сравнению с ПВА и устойчивость к ультрафиолету. Рекомендуется выбирать дисперсии с низкой вязкостью, чтобы избежать утолщения состава и сохранить удобство нанесения. При добавлении акрила краску следует тщательно перемешивать строительным миксером на низких оборотах до полной однородности.
Перед массовым применением обязательно проводить тестирование: нанести модифицированную краску на небольшой участок, дать высохнуть и провести проверку на сухое и влажное истирание. Это позволит оценить эффект добавки и исключить несовместимость компонентов.
Применение акриловых модификаторов для прочности пленки
Акриловые модификаторы увеличивают прочность лакокрасочной пленки за счёт образования плотной полимерной сетки, устойчивой к истиранию и мытью. При добавлении в водоэмульсионные краски 5–10% акрилового дисперсионного сополимера повышается адгезия к минеральным и деревянным основаниям, снижается риск образования трещин после высыхания.
Для улучшения устойчивости покрытия к сухому и влажному истиранию рекомендуется использовать чистые акрилаты или стирол-акриловые сополимеры с размером частиц 0,05–0,1 мкм и кислотным числом не выше 50 мг KOH/г. Такие модификаторы не вступают в реакцию с пигментами и не вызывают агрегации наполнителей.
Особенно эффективно добавление акриловых дисперсий в количестве 7% от массы готовой краски при нанесении на поверхности, подверженные частой влажной уборке. Полученная плёнка сохраняет эластичность при температуре до –15 °C и выдерживает более 1000 циклов влажного истирания по методу ISO 11998.
Важно выбирать акриловые модификаторы с минимальной долей остаточного мономера (менее 500 ppm), чтобы избежать неприятного запаха и увеличить экологическую безопасность продукта. При необходимости усиления матовости добавление матирующих агентов не снижает эффективность акриловой добавки, если они совместимы по pH и не вызывают коагуляции.
Дозировка добавок: сколько и в какой момент вмешивать
Точное количество добавок зависит от вида используемого компонента и базовой рецептуры водоэмульсионной краски. Превышение дозировки может ухудшить укрывистость и адгезию, недостаток – не даст нужного эффекта защиты от смывания.
- Силиконовые добавки: вводятся в количестве 0,3–0,7% от общей массы. Их добавляют на стадии финального перемешивания перед фасовкой, чтобы избежать потери водоотталкивающих свойств при последующей фильтрации.
- Акриловые дисперсии повышенной твердости: 3–8% от массы основного связующего. Вносятся одновременно с основной дисперсией. Важно выдерживать совместимость по pH и вязкости, иначе возможна флокуляция.
- Полиуретановые модификаторы: от 0,5 до 2% массы. Вводить после основного смешивания, на этапе регулировки реологии. При добавлении выше 2% краска теряет эластичность.
- Воскообразные эмульсии: от 0,8 до 1,5%. Добавляются в самом конце при скорости перемешивания не выше 500 об/мин. При превышении дозы возможно помутнение пленки после высыхания.
Последовательность введения компонентов строго влияет на устойчивость состава. Все модификаторы вносятся при температуре не ниже 15 °C, в порядке от самых диспергируемых к наименее стабильным. Перемешивание должно продолжаться не менее 10 минут после каждой новой дозировки.
Проверка стойкости на смывание после нанесения

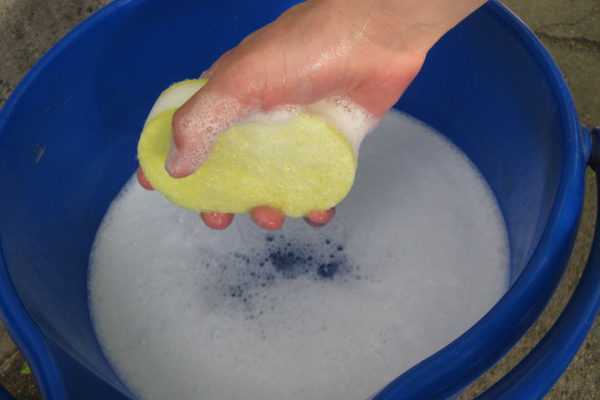

Через 48 часов после полного высыхания покрытия проводят тест на устойчивость к воде. Поверхность с нанесённой водоэмульсионной краской смачивают губкой, смоченной в воде комнатной температуры, прилагая лёгкое давление. Если пигмент не переходит на губку – покрытие обладает базовой водостойкостью.
Для оценки стойкости к смыванию используют более агрессивный метод: влажную ткань протирают по окрашенной поверхности 20 раз с одинаковым усилием. После испытания фиксируют наличие изменения цвета, потёртостей и следов краски на ткани. При наличии добавок, повышающих водостойкость (например, акриловых дисперсий или водоотталкивающих силиконовых эмульсий), таких следов быть не должно.
Для объективного результата повторяют испытание на нескольких участках. При этом важно учитывать температуру и влажность воздуха: оптимальные условия – 20–22 °C и 60–65% влажности. При отклонении от этих параметров свойства покрытия могут искажаться.
Если после тестов наблюдается смывание, требуется корректировка состава: увеличение доли связующего, введение гидрофобизатора или улучшение технологии перемешивания компонентов.
Ошибки при смешивании, которые снижают износостойкость
Неправильное добавление модифицирующих компонентов в водоэмульсионную краску часто приводит к резкому снижению её износостойкости. Ниже перечислены ключевые ошибки, которых следует избегать при самостоятельном смешивании.
1. Использование несовместимых добавок
Добавление ПВА-клея снижает прочность покрытия: при высыхании он образует ломкую плёнку, не устойчивую к истиранию. Также не рекомендуется вводить силиконовые смолы – они снижают сцепление с основанием.
2. Превышение дозировки пластификаторов
Добавление более 3% по массе пластификатора (например, диоктифталата) делает плёнку слишком мягкой. В результате поверхность легко повреждается даже при лёгкой механической нагрузке.
3. Введение воды «на глаз»
Разбавление более чем на 10–15% водой снижает концентрацию связующего и ухудшает формирование плёнки. Это особенно критично для поверхностей с высокой эксплуатационной нагрузкой – в местах истирания проявляется мелование и отслаивание.
4. Добавление наполнителей без предварительного диспергирования
Мел, тальк и мраморная крошка требуют тщательного перемешивания. В противном случае они оседают в низу тары, образуя комки и ухудшая структуру покрытия. Это приводит к неравномерной толщине плёнки и снижению её механической прочности.
5. Использование бытовых миксеров или дрелей без регулятора оборотов
При высоких оборотах образуются пузыри, нарушается структура эмульсии. Это делает покрытие пористым, снижая его устойчивость к истиранию. Оптимальная скорость перемешивания – 300–500 об/мин с равномерным перемещением мешалки по объёму.
Вопрос-ответ:
Можно ли сделать водоэмульсионную краску устойчивой к истиранию?
Да, можно. Для повышения устойчивости к истиранию в водоэмульсионную краску добавляют специальные модификаторы. Чаще всего это акриловые латексы или полимерные дисперсии. Они образуют прочную плёнку, которая не разрушается при контакте с руками или влажной уборке. Такие добавки можно найти в строительных магазинах — они маркируются как «улучшитель прочности» или «добавка к краске для износостойкости».
Какая добавка помогает краске не оставаться на тряпке при мытье стен?
Чтобы краска не «смывалась» при влажной уборке, можно добавить водостойкий акриловый сополимер. Он увеличивает адгезию компонентов краски и улучшает её сцепление с поверхностью. В результате краска после высыхания образует прочный слой, который не пачкается при прикосновении и не переносится на губку или тряпку при мытье. Такие добавки часто используют в отделке кухонь и ванных комнат.
Нужно ли шлифовать стену перед покраской, чтобы краска потом не мазалась?
Шлифовка стены перед покраской важна, особенно если поверхность рыхлая или старая. Неровности и пыль снижают сцепление краски с основанием. Даже самая качественная водоэмульсионка с добавками может «мелить» или мазаться, если нанесена на плохо подготовленную стену. Поэтому сначала стоит пройтись по поверхности шкуркой, затем удалить пыль, а потом — загрунтовать. Это обеспечит прочное соединение краски с основанием.
Можно ли использовать ПВА, чтобы краска не мазалась?
Часто ПВА добавляют в водоэмульсионку, чтобы улучшить сцепление и немного повысить прочность покрытия. Однако ПВА не делает краску устойчивой к мытью или трению. Более того, избыток клея может привести к снижению прочности плёнки при длительной эксплуатации. Для защиты от смывания лучше выбирать акриловые добавки или латексы, специально предназначенные для окрашиваемых поверхностей.
Существуют ли готовые добавки для водоэмульсионной краски, чтобы она не пачкала руки после высыхания?
Да, в продаже есть специальные добавки, которые делают водоэмульсионную краску моющейся и устойчивой к прикосновениям. Обычно это концентраты акриловых или силиконовых компонентов, которые смешиваются с готовой краской в определённой пропорции. Некоторые производители выпускают уже готовые составы с пометкой «моющаяся» или «стойкая к истиранию». Такие средства особенно удобны, если нет желания заниматься подбором ингредиентов самостоятельно.
Загрузка...
