Правильный расчет точек в сантехнике – ключевой этап при проектировании и монтаже систем водоснабжения и канализации. Каждый сантехнический прибор требует точного определения места подключения, чтобы избежать ошибок при установке и последующих переделок. Для этого необходимо учитывать не только размеры оборудования, но и стандартные расстояния до стен, пола и соседних коммуникаций.
Точки подключения рассчитываются исходя из технических характеристик сантехприборов и нормативных требований. Например, для раковины стандартное расстояние от центра сливного отверстия до пола составляет 55–60 см, а для смесителя – 10–15 см от края чаши. Отклонение от этих параметров приводит к неудобству эксплуатации и необходимости дополнительной подгонки труб.
Также важна последовательность замеров: сначала фиксируют расстояния от стены до центра отверстия для подачи воды, затем измеряют высоту установки относительно пола, после чего проверяют взаимное расположение точек для правильного подключения к стояку. Использование лазерного уровня и рулетки с точностью до миллиметра позволяет избежать ошибок и гарантирует соответствие монтажных работ проекту.
Определение точек подключения для смесителей и кранов
Точки подключения определяют точное расположение подачи воды и обеспечивают правильную установку смесителя или крана без дополнительных переделок. Для точности измерений учитывают следующие параметры:
- Высота установки: от чистового пола до центра выхода воды обычно составляет 100–120 мм для стандартных смесителей на кухне и 150–180 мм для ванны или душа.
- Расстояние между горячей и холодной подводками: стандартно 150 мм, допускается отклонение ±10 мм, точность важна для монтажа двухвентильных моделей.
- Глубина установки: расстояние от стены до центра подключения должно соответствовать длине резьбовой части смесителя, обычно 55–65 мм.
При определении точек подключения следует использовать строительный уровень и рулетку с точностью до миллиметра, чтобы исключить перекосы и обеспечить плотное прилегание смесителя.
- Разметьте вертикальную ось установки, ориентируясь на центр раковины или ванны.
- Отметьте высоту подключения с учетом типа смесителя (накладной или встроенный).
- Определите горизонтальное расстояние между точками горячей и холодной воды, проверяя соответствие стандарту 150 мм.
- Проверьте глубину в стене, чтобы резьба подключения была полностью в зоне крепления без зазоров.
Для смесителей с термостатом или встроенным фильтром дополнительно учитывайте специфику подключения, следуя технической документации производителя. Нарушение точности приводит к необходимости установки переходников или удлинителей, что снижает надежность системы.
Методика измерения расстояний до стояков и труб
Для точной установки сантехнического оборудования важно правильно измерить расстояния до стояков и труб, чтобы избежать ошибок при монтаже и гарантировать герметичность соединений.
- Подготовьте инструменты: рулетку с точностью не менее 1 мм, уровень, маркер или карандаш для разметки.
- Определите точки начала и конца измерения. Точка начала – это центр сантехнического прибора (например, выход для смесителя или унитаза). Конец – внешний край или центр стояка/трубы.
- Измеряйте расстояние по прямой линии. Если труба расположена за стеной, учитывайте толщину стены и возможные выступы труб.
- Для стояков, проходящих вертикально, измерьте горизонтальное расстояние от центра точки установки до оси стояка.
- При измерении труб в сложных конфигурациях используйте гибкую рулетку, чтобы повторить изгибы, или разбивайте путь на несколько прямых участков и суммируйте их длины.
- Обязательно фиксируйте измерения, проставляя их на рабочем чертеже или схеме, указывая единицы измерения и направление замера.
- При повторных измерениях для проверки используйте два разных инструмента – например, лазерную рулетку и классическую – чтобы исключить погрешности.
Точность измерений должна быть не менее ±2 мм, что позволит избежать перекосов при монтаже и обеспечить надежное соединение труб и приборов.
Учет высоты установки сантехники от уровня пола
При проектировании и монтаже сантехнического оборудования критично соблюдать точные высотные отметки от чистового пола. Для умывальников рекомендуемая высота установки – 80–85 см до верхнего края чаши. Для унитазов – 40–45 см от пола до верхней кромки сиденья. Смесители на кухне и в ванной обычно монтируются на высоте 90–95 см, что обеспечивает удобство использования и соответствие стандартам.
Для душевых трапов оптимальная высота встраивания – заподлицо с полом или не более 2 см выше, чтобы избежать застоя воды. Важно учитывать толщину финишного покрытия пола, чтобы после укладки плитки или наливного пола итоговая высота совпадала с проектной.
Все точки измерения высоты должны фиксироваться на этапе разметки с использованием лазерного уровня или нивелира. Ошибка в 1 см при установке может привести к неправильному подключению труб и деформации оборудования, что снижает срок службы и нарушает эстетический вид.
Особое внимание уделяется высоте расположения выпускных труб у унитазов и биде: стандартное значение – 18–20 см от пола до центра трубы. Это позволяет обеспечить герметичное и правильное подключение к канализации без дополнительных переделок.

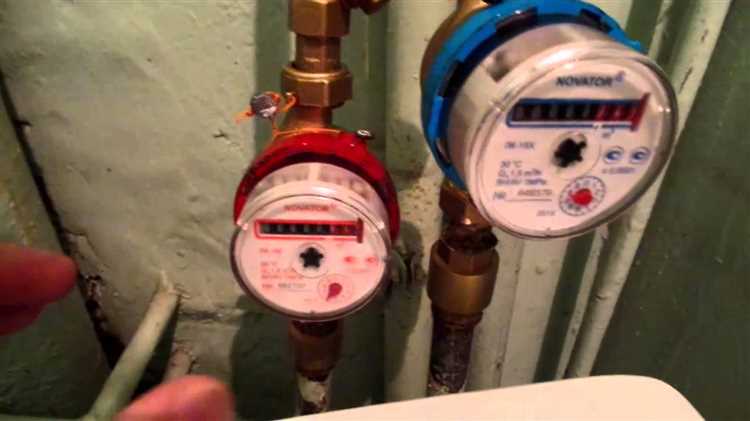

При монтажных работах учитывайте высоту установки счетчиков воды и фильтров – обычно на уровне 110–130 см, чтобы обеспечить удобный доступ для обслуживания и снятия показаний.
Особенности замера точек для подвесных и встроенных устройств
При замере точек для подвесных унитазов и раковин важно учитывать точное расстояние от стены до монтажных креплений. Высота установки обычно определяется исходя из стандартов – для унитазов это 400-420 мм от чистого пола до верхнего края чаши. Ключевой момент – проверка ровности стены и отсутствие перекосов, которые могут привести к неправильному креплению и снижению герметичности соединений.
Для подвесных унитазов замер точки подключения к сливу производится на уровне, рекомендованном производителем, чаще всего 180-220 мм от пола. При этом стоит точно определить горизонтальную проекцию трубы, чтобы избежать напряжения в системе при монтаже. Встроенные бачки требуют замера высоты инсталляции, обычно 1120-1300 мм от пола до верхней кромки, с проверкой положения подводящих труб и кнопок слива.
При замерах для встроенных раковин учитывают габариты монтажной ниши и глубину установки. Точки подключения воды должны располагаться в пределах 150-250 мм от боковых стенок и на высоте 550-600 мм от пола. Особое внимание уделяется точности выравнивания по горизонтали, так как смещение более 5 мм приведет к сложностям при подключении смесителя и возможным протечкам.
Важно применять лазерный уровень и рулетку с точностью не менее 1 мм. При работе с подвесными системами замеры следует делать дважды – до и после установки монтажной рамы, чтобы исключить ошибки при окончательном подключении коммуникаций. Недопустимо ориентироваться только на чертежи – реальные замеры учитывают строительные допуски и состояние стен.
Порядок фиксации координат для монтажа душевых систем
Для точного монтажа душевой системы необходимо зафиксировать три ключевые координаты: высоту установки смесителя, расположение точки подключения душевого гарнитура и положение крепежных элементов.
Высота смесителя измеряется от чистого пола до центра выходного патрубка. Рекомендуется соблюдать стандартный диапазон 90–110 см, учитывая рост пользователей и тип душевой кабины.
Точка подключения душевого гарнитура фиксируется на высоте 180–200 см от пола, ориентируясь на удобство регулировки и направление струи воды. Точное измерение обеспечивается нивелиром или лазерным уровнем с погрешностью не более ±2 мм.
Положение крепежей определяется на основе чертежа душевой системы. Перед сверлением отметьте точки, учитывая толщину плитки и возможные перепады поверхности. Используйте рулетку с фиксатором для повторяемости замеров.
Для контроля горизонтальных и вертикальных линий применяйте отвес и строительный уровень. Проверяйте расстояния между точками установки, чтобы избежать смещений и перекосов.
Все координаты фиксируйте в миллиметрах с указанием точек отсчёта – обычно углов стены или пола. Рекомендуется оформлять замеры в виде схемы с обозначениями для дальнейшей проверки на этапе монтажа.
Влияние технических зазоров на расчет точек крепления
Технические зазоры в сантехнических конструкциях учитываются для обеспечения точности и долговечности установки. Минимальный зазор между крепежом и монтажной поверхностью должен составлять от 2 до 5 мм, чтобы компенсировать усадку материалов и возможные деформации.
Игнорирование зазоров приводит к смещению точек крепления и, как следствие, к нарушению геометрии монтажа, что снижает герметичность соединений и увеличивает риск протечек.
При расчете точек крепления учитывайте допуск ±1,5 мм на каждое крепление. Это позволит компенсировать неточности сверления и монтажных работ. Важно замерять расстояния между точками с учетом зазоров, а не по чистым размерам сантехнического оборудования.
Рекомендуется проводить контрольные измерения на месте установки для корректировки расчетных данных, особенно при работе с нестандартными или изношенными поверхностями.
Для тяжелых элементов системы зазор увеличивают до 7 мм, чтобы избежать напряжений в крепежных узлах при тепловом расширении труб и фурнитуры.
Заключительный монтажный чертеж должен содержать точки крепления с учётом всех технических зазоров, что обеспечивает точность и устойчивость конструкции на весь срок эксплуатации.
Использование шаблонов и технической документации при подсчете точек
Точные шаблоны обеспечивают правильное позиционирование монтажных элементов и предотвращают ошибки при разметке. Использование заводских шаблонов для каждого типа сантехнического оборудования позволяет сразу учитывать технические размеры и межосевые расстояния, что минимизирует необходимость корректировок на объекте.
Техническая документация содержит критичные данные: габариты оборудования, требования к подключению, нормы монтажа и допустимые отклонения. При подсчете точек важно сверять размеры из документации с фактическими замерами помещения, учитывая толщину стен и отделочных материалов.
Для систем водоснабжения и канализации рекомендуется использовать схемы с указанием точных координат точек подключения и высот. Это позволяет избежать несовпадения при установке фитингов и облегчает коммуникацию между монтажниками и проектировщиками.
Проверка технической документации на обновления и дополнения обязательна, поскольку производители часто корректируют размеры и требования. Использование актуальных документов снижает риски ошибок и повторных монтажных работ.
При подсчете точек на основе шаблонов следует учитывать монтажные зазоры и допуски, указанные в техдокументации. Это особенно важно для крупногабаритных узлов и систем с жесткими требованиями по гидроизоляции и безопасности.
Использование цифровых версий шаблонов и документации с возможностью масштабирования и внесения изменений ускоряет процесс подсчета и повышает точность разметки, особенно при комплексных проектах с множеством точек подключения.
Вопрос-ответ:
Что такое «точка» в сантехнике и почему её важно правильно считать?
В сантехнике под «точкой» обычно понимается место установки оборудования или соединения труб — например, кран, умывальник, душ или унитаз. Правильный подсчет таких точек необходим для точного планирования системы водоснабжения и канализации, чтобы избежать ошибок при монтаже и дополнительного расхода материалов.
Как правильно учитывать точки при монтаже системы водоснабжения в квартире?
При расчёте нужно учесть все элементы, которые требуют подключения к водопроводу: раковины, душевые, ванны, унитазы, стиральные машины и т. п. Каждая из этих позиций считается отдельной точкой. Важно не забыть о местах для запорной арматуры и фильтрах, если они предусмотрены. Точный подсчёт помогает правильно рассчитать длину труб и подобрать необходимое количество фитингов.
Какие ошибки чаще всего допускают при подсчёте точек в сантехнической системе?
Часто забывают включать в расчёт дополнительные элементы, такие как смесители с двумя выходами, точки подключения бытовой техники, запорную арматуру и вентиляцию. Иногда считают точки слишком обобщённо, не разделяя, например, душ и ванну. Это приводит к недочётам в закупке материалов и возможным трудностям при установке.
Нужно ли считать точки для горячей и холодной воды отдельно?
Да, для горячей и холодной воды точки учитываются отдельно, так как каждая линия требует собственного трубопровода и подключения. Например, раковина будет иметь две точки — одну для холодной, другую для горячей воды. Такой подход помогает избежать путаницы и обеспечивает точность при проектировании системы.
Как учитывать точки при установке сложных сантехнических систем, например, в доме с несколькими санузлами?
В таких случаях рекомендуется разбить помещение на зоны и считать точки в каждой зоне отдельно. Для каждого санузла или ванной комнаты подсчёт ведётся по всем приборам и подключениям: умывальник, унитаз, душ, стиральная машина и др. Затем суммируют результаты по всем зонам. Такой способ помогает избежать ошибок и упрощает закупку материалов и подготовку проекта.
