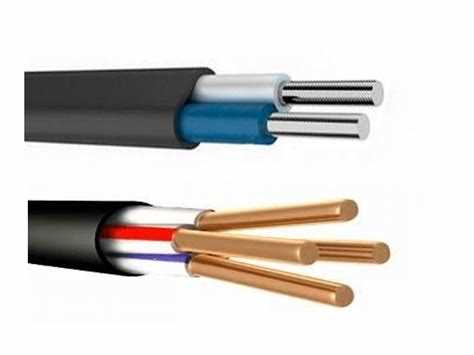

Совместное использование алюминиевых и медных проводов в одном электроустановочном изделии, например, в розетке, связано с серьезными рисками. Основная проблема – гальваническая пара, образующаяся при контакте двух разных металлов. В условиях переменного напряжения и повышенной влажности возникает электрохимическая коррозия, которая ослабляет контакт и повышает сопротивление в точке соединения.
Повышенное переходное сопротивление на границе медь–алюминий приводит к локальному нагреву, что критично для розеток, рассчитанных на длительное прохождение тока нагрузки. Температурные циклы вызывают деформацию мягкого алюминия, контакт ослабевает, и возможно искрение. Это прямой путь к оплавлению клемм, замыканию и даже возгоранию.

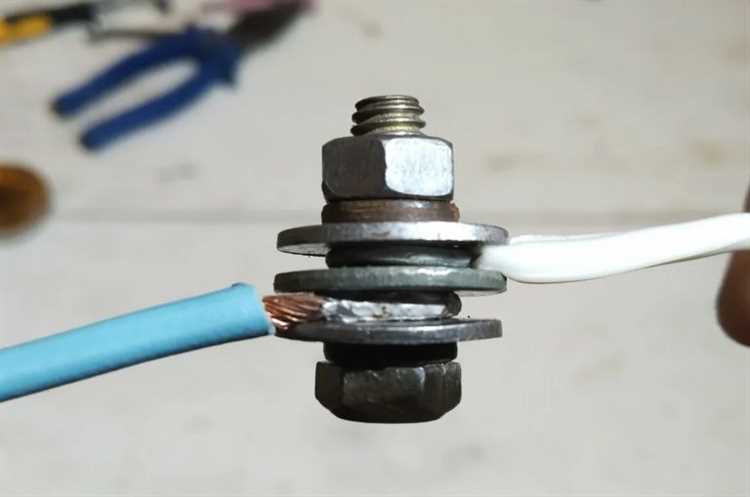

ГОСТ и ПУЭ однозначно не рекомендуют прямое соединение этих металлов. Допустимые методы включают использование переходников, клеммных колодок типа WAGO с пастой, биметаллических наконечников или болтовых зажимов с шайбами. Эти решения обеспечивают надежный и стабильный контакт без вредных электрохимических реакций.
При подключении алюминиевого провода в розетку, где уже используется медь, важно оценить сечение, плотность тока и температурные характеристики места установки. Использование универсальных зажимов без учета материала проводника недопустимо. Только правильно подобранный метод соединения обеспечит безопасность и долговечность электроустановки.
Почему нельзя напрямую соединять алюминиевые и медные провода
Прямое соединение алюминиевых и медных проводников в розетке недопустимо из-за их различной электрохимической активности и физико-химических свойств. Такое соединение становится источником повышенного риска перегрева, окисления и потери контакта.
- Алюминий и медь образуют гальваническую пару. При наличии влаги на границе контакта возникает электрохимическая коррозия, разрушая алюминиевый проводник. Это ускоряет деградацию соединения.
- Различие коэффициентов теплового расширения: у алюминия он в 1,5 раза выше, чем у меди. При нагреве и охлаждении контакт ослабевает, появляется люфт, возрастает сопротивление.
- Алюминий покрывается оксидной пленкой, которая плохо проводит ток. При затягивании контакта пленка может не разрушиться полностью, создавая микроскопический промежуток с высоким сопротивлением. Это вызывает локальный нагрев и постепенное разрушение контакта.
- Разность твёрдости металлов: алюминий мягче и может деформироваться под действием прижимного усилия. Со временем контакт ослабевает, особенно в винтовых зажимах розеток.
Нарушение целостности такого соединения часто приводит к перегреву розетки, плавлению изоляции и возможному возгоранию. Нормативные документы (ПУЭ, ГОСТ) запрещают прямой контакт алюминия и меди без переходных элементов.
Для безопасного соединения применяют клеммы WAGO, специальные адаптеры типа СИЗ с антиокислительной пастой или болтовые соединители с биметаллической прокладкой. Это устраняет гальванический эффект и обеспечивает стабильный контакт на длительный срок.
Какие проблемы могут возникнуть при неправильном соединении
Соединение алюминиевого и медного проводов в розетке без соблюдения технологических требований приводит к ряду технически обоснованных рисков. Вот основные последствия:
- Гальваническая коррозия. При прямом контакте меди и алюминия в присутствии влаги возникает электрохимическая реакция. Образуется оксидная пленка, которая увеличивает сопротивление соединения. В результате контакт начинает нагреваться даже при незначительной нагрузке.
- Термическое разрушение изоляции. Повышенное контактное сопротивление вызывает локальный перегрев. Температура может достигать значений, при которых происходит плавление ПВХ-изоляции. Это приводит к короткому замыканию или открытым токоведущим частям.
- Ослабление соединения. Алюминий имеет высокий коэффициент линейного расширения. При циклических нагрузках соединение со временем теряет механическую прочность, контакт становится рыхлым. Это усугубляет нагрев и провоцирует искрение.
- Повышенный риск возгорания. При токе 10–16 А (стандартная нагрузка на розетку) ненадёжный контакт может нагреваться выше 100 °C. Это создаёт предпосылки к воспламенению розеточного механизма или окружающих материалов.
- Отказ защитных устройств. Перегрев соединения часто происходит без увеличения тока, поэтому автомат или УЗО не срабатывают. Это делает проблему скрытой и особенно опасной при длительной эксплуатации.

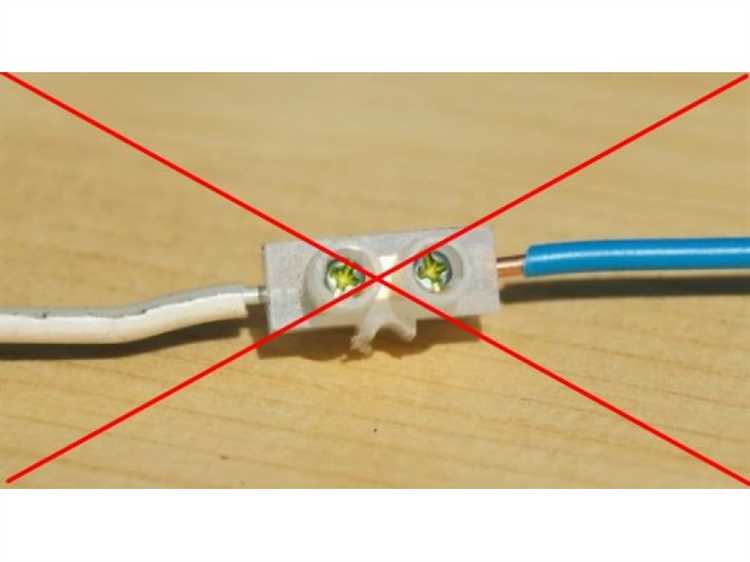

Для предотвращения этих проблем необходимо использовать специальные клеммные соединения типа WAGO с допуском на работу с разнородными металлами или устанавливать промежуточные медные перемычки через клеммную колодку. Применение самодельных скруток категорически недопустимо.
Допустимые способы соединения алюминия и меди в распределительной коробке

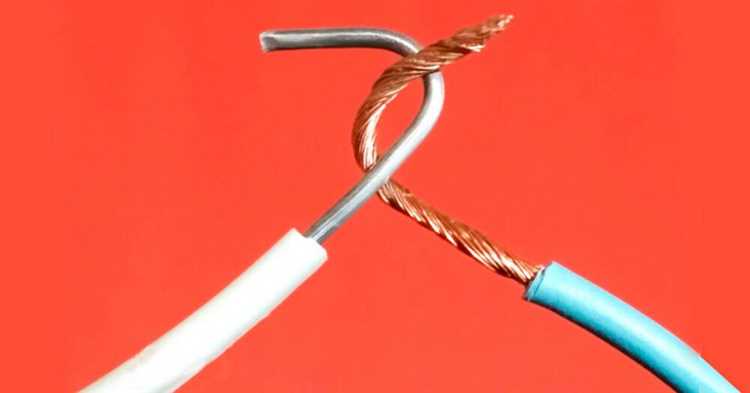

Прямое скручивание алюминиевого и медного проводов недопустимо из-за электрохимической коррозии, возникающей при контакте разнородных металлов. Это приводит к окислению, нагреву и потере контакта. Для надежного соединения применяются специальные методы и материалы.
Первый допустимый способ – использование клемм типа WAGO, предназначенных для соединения Cu и Al. Допускается применение моделей, сертифицированных для смешанных соединений, с индивидуальными зажимами на каждый провод. Контактные площадки таких клемм имеют пасту на основе технического вазелина и антикоррозийных добавок, что предотвращает окисление.
Второй вариант – установка промежуточного медно-алюминиевого переходника. Он представляет собой короткий отрезок алюминиевого провода, соединённый болтовым или прессованным способом с медным. Каждый провод подключается к своей части через клемму, соблюдая жесткие правила по зачистке, смазке и затяжке.
Третий способ – использование клеммных колодок с разделением контактов и антикоррозийной пастой типа PENETRANT или GRM. Алюминиевые жилы предварительно обрабатываются наждачной бумагой и смазываются пастой перед затяжкой винтового зажима.

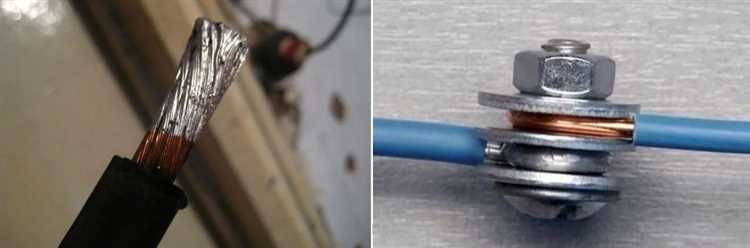

Также возможно применение винтовых зажимов с биметаллическими вставками. Такие изделия сертифицированы для соединения Al-Cu и обеспечивают стабильное сопротивление контакта при перепадах температуры.

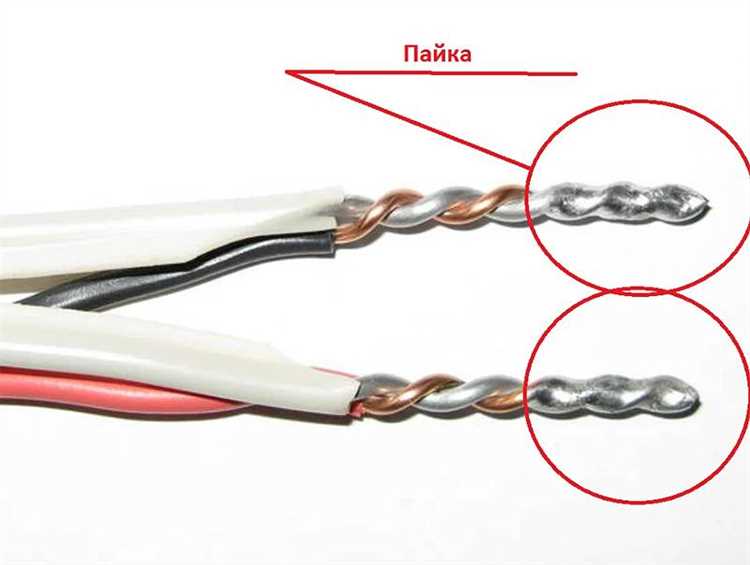

Все соединения должны размещаться в доступной распределительной коробке, обеспечивающей защиту от влаги и механических повреждений. Недопустимо оставлять соединение без изоляции или использовать скрутку даже с пайкой – это нарушает ПУЭ и ведёт к пожароопасности.
Как использовать клеммные колодки WAGO для соединения разнородных проводов
Клеммные колодки WAGO серии 221 и 222 предназначены для безопасного соединения алюминиевых и медных проводов без риска электролитической коррозии. Эти колодки имеют внутри контактную пасту, предотвращающую окисление алюминия, что особенно важно при его соединении с медью.
Перед установкой алюминиевого провода обязательно удалить оксидную пленку с зачисткой не менее 12 мм. Используйте мелкозернистую наждачную бумагу или специализированный нож. После зачистки не касайтесь токопроводящей части голыми руками – это может вызвать повторное окисление.
Для медного провода достаточно зачистки на ту же длину – 10–12 мм. Перед вводом в клемму визуально проверьте, чтобы жилы не были повреждены или надломлены. Не допускается скручивание проводов перед вставкой.
Откройте зажим с помощью рычажка и вставьте провод до упора. Убедитесь, что изоляция не попадает в зону контакта, а медная или алюминиевая жила полностью зафиксирована. Закройте рычаг до щелчка. Повторите операцию для второго провода, соблюдая полярность фаз и ноля.
Используйте только оригинальные клеммы WAGO, рассчитанные на соединение проводов разных металлов, например, модели 221-412 или 222-412. Убедитесь, что сечение проводов соответствует допустимому диапазону: 0,2–4 мм² для меди и 0,5–2,5 мм² для алюминия. Не превышайте допустимый ток – до 32 А в зависимости от модели.
После подключения проверьте прочность фиксации легким натяжением проводов. Убедитесь в отсутствии нагрева клеммы при длительной нагрузке. При малейших признаках оплавления или ослабления контакта клемму необходимо заменить.
Подбор переходных гильз и их установка в бытовых условиях
Для соединения алюминиевого и медного проводов в розетке используются биметаллические переходные гильзы, состоящие из алюминиевой и медной части, соединённых методом диффузионной сварки. Такая конструкция исключает прямой контакт разнородных металлов, предотвращая гальваническую коррозию и нагрев соединения.
При выборе гильзы необходимо учитывать сечение соединяемых проводов. Диаметр гильзы должен соответствовать номинальному сечению обоих проводников. Например, для медного провода сечением 2,5 мм² и алюминиевого 2,5 мм² подходит гильза типа ГМЛ(А-М) 2,5. Допускается использовать гильзы с небольшим запасом по сечению, но не более чем на один шаг вверх (например, 4 мм² вместо 2,5 мм²), иначе контакт ослабнет.
Перед установкой провода зачищаются на длину, соответствующую рабочей части гильзы (обычно 10–12 мм). Контактные поверхности необходимо обезжирить и зачистить до блеска. Алюминиевый провод дополнительно обрабатывается специальной токопроводящей пастой, препятствующей окислению. Медная сторона гильзы маркируется или окрашивается, что позволяет избежать ошибки при подключении.
Для обжима гильзы в домашних условиях используется ручной пресс-клещи или рычажной пресс. Обжим выполняется строго по центру каждой части гильзы, до полной деформации металла. Применение пассатижей или плоскогубцев недопустимо: давление оказывается недостаточным, контакт ослабляется, что ведёт к перегреву соединения.
После обжима соединение изолируется термоусадочной трубкой с клеевым слоем или ПВХ-изоляцией. Обмотка изолентой допустима только как временная мера. Поверхность должна быть герметичной и стойкой к механическим воздействиям, особенно при установке в распределительные коробки или подрозетники.
Как проверить надежность соединения после монтажа
Первый шаг – визуальный осмотр контакта. Соединение должно быть плотным, без видимых зазоров, окисления или следов перегрева. Поверхность контакта должна быть ровной и чистой.
Для оценки механической прочности примените усилие на провода вручную: медный и алюминиевый провод не должны сдвигаться или ослабевать в точке соединения.
Измерьте сопротивление соединения мультиметром в режиме омметра. Значение должно быть максимально низким – обычно менее 0,1 Ом. Более высокое сопротивление указывает на плохой контакт и необходимость доработки.
Проверьте нагрев зоны соединения под нагрузкой. Используйте термопару или инфракрасный пирометр. Температура не должна превышать допустимые значения для выбранных материалов и изоляции – обычно не выше 60°C при нормальной нагрузке.
При использовании специальных клемм или гильз проведите проверку правильности обжима с помощью калибровочных инструментов или по инструкции производителя. Неправильный обжим ухудшает контакт и приводит к быстрому износу.
Когда необходимо вызывать электрика при соединении алюминия и меди
Вызывать электрика обязательно при соединении алюминиевого и медного проводов, если отсутствует опыт работы с такими материалами и знания требований по их монтажу. Соединение двух разных металлов требует использования специальных переходных клемм или муфт с антиоксидантными составами для предотвращения коррозии и появления окислов, что снижает контакт и вызывает нагрев.
Если в существующей проводке обнаружены алюминиевые и медные провода, и требуется их соединение в розетке или распределительной коробке, необходим профессиональный подход. Электрик оценит состояние проводов, выберет подходящий тип соединения и правильно заизолирует место контакта, чтобы исключить риск искрения и пожара.
При признаках перегрева в местах соединения (почернение изоляции, запах гари, деформация клемм), а также при необходимости модернизации электросети с заменой или дополнением проводов из разных металлов, вмешательство специалиста становится обязательным.
Неправильное соединение алюминия с медью ведёт к увеличению сопротивления, что провоцирует аварийные ситуации. Профессиональный электрик применит сертифицированные материалы и методы, обеспечивающие надёжность и безопасность соединения, гарантируя соблюдение нормативных требований ПУЭ и ГОСТ.
Вопрос-ответ:
Можно ли напрямую соединять алюминиевый провод с медным в розетке?
Прямое соединение алюминиевого и медного провода без специальных мер не рекомендуется. Эти металлы имеют разную химическую активность, из-за чего на месте контакта может образовываться окисление и гальваническая коррозия. В результате контакт ослабевает, появляется нагрев и возможен выход из строя соединения. Для надежного соединения используют специальные клеммы или переходники, которые предотвращают контакт металлов между собой.
Какие методы лучше всего подходят для соединения алюминиевого и медного проводов в розетке?
Существуют несколько способов соединения. Чаще всего применяют специальные зажимы с разделением контактов, где алюминий и медь не соприкасаются напрямую. Также используют гибкие переходные муфты из бронзы или луженой меди, которые уменьшают коррозию. При монтаже важно очистить концы проводов от окислов и обеспечить плотный контакт. Можно применить термоусадочную трубку с антикоррозионным составом, чтобы защитить место соединения от влаги и воздуха.
Как избежать перегрева соединения алюминиевого и медного проводов в электрической розетке?
Перегрев часто возникает из-за плохого контакта и окисления на стыке металлов. Для профилактики нужно тщательно зачистить провода перед соединением, использовать подходящие клеммные колодки и обеспечить надежное механическое крепление. Дополнительно применяют пасты для улучшения контакта, которые предотвращают образование окислов и уменьшают сопротивление. Проверка качества соединения с помощью тестера поможет вовремя выявить проблемы и избежать перегрева.
Какие последствия могут возникнуть при неправильном соединении алюминиевого и медного проводов в розетке?
Если соединение выполнено неправильно, может возникнуть несколько проблем. Главная из них — ухудшение контакта, что приводит к нагреву и даже возгоранию. Коррозия на границе металлов вызывает увеличение сопротивления, что снижает надежность и безопасность электросети. Со временем из-за перегрева может повредиться изоляция и розетка, создавая опасность короткого замыкания. Поэтому важно соблюдать правильные технологии соединения и использовать специализированные материалы.
