Гофрированные шланги применяются в системах вентиляции, водоснабжения, канализации и электропроводки. Их соединение между собой требует учета диаметра, материала и условий эксплуатации. Некачественное соединение может привести к протечкам, снижению герметичности и преждевременному износу системы.
Для соединения пластиковых гофрошлангов с диаметром от 16 до 50 мм применяют муфты с внутренней резьбой, зажимные втулки или специальные клипсы. При использовании муфт важно подобрать их по наружному диаметру шланга, чтобы исключить люфт. Рекомендуется использовать герметизирующую ленту или силиконовый герметик на стыке, если шланг применяется в водопроводных системах.
Металлические гофрошланги (из нержавеющей стали) соединяются при помощи резьбовых фитингов, гайко-штуцеров или сварки (в высокотемпературных системах). При монтаже резьбовых соединений необходимо использовать прокладки из паронита или фторопласта. Соединение должно выдерживать рабочее давление до 10 атм. и температуру до 120°C – эти параметры указываются в паспорте изделия.
Гибкие шланги для вентиляции обычно соединяются при помощи соединительных втулок с обжимными хомутами. Важно, чтобы втулка плотно входила в оба шланга, без зазоров. Для воздуховодов, работающих при высокой влажности, рекомендуется использовать нержавеющие хомуты, чтобы исключить коррозию точек соединения.
Надежность соединения во многом зависит от качества подготовки торцов: срез должен быть ровным, без заусенцев. Перед установкой рекомендуется проверить герметичность стыка, особенно в системах с давлением или транспортировкой жидкостей. Правильный подбор соединительных элементов и соблюдение технологии монтажа гарантируют долговечную и безопасную эксплуатацию системы.

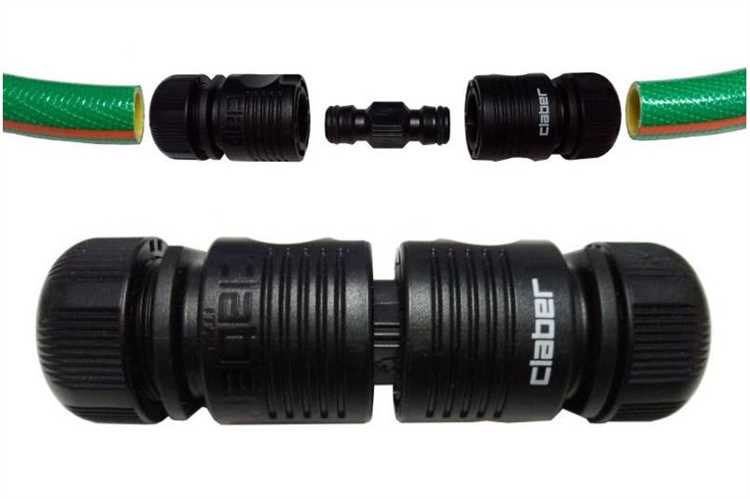

Выбор подходящего типа гофрированного шланга для соединения
Перед выбором гофрированного шланга необходимо учитывать параметры среды, в которой будет происходить эксплуатация: температура, давление, тип жидкости или газа, а также механические нагрузки. Для горячей воды и пара предпочтительны шланги из нержавеющей стали или термостойкого ПВХ. Они выдерживают температуру до +120 °C и выше, не деформируются при длительном нагреве.
Для работы с агрессивными веществами (щелочи, кислоты) выбирают фторопластовые шланги. Их внутренняя поверхность устойчива к химическому воздействию, а гофрированная структура сохраняет гибкость при высоких нагрузках. При транспортировке воздуха, пыли и стружки в вентиляционных системах применяются легкие полиуретановые гофрошланги с армированием спиралью из ПВХ или стали.
Если планируется многократное изгибание шланга или его перемещение, важно выбирать модели с малым радиусом изгиба и высокой стойкостью к истиранию. Такие характеристики обеспечивают армированные шланги с двойной стенкой. При статичном монтаже в системах водоснабжения подходят недорогие ПНД или ПВХ-шланги с простым профилем.
Диаметр должен соответствовать внутреннему проходу системы. При недопустимом сужении потока возрастает нагрузка на насос и падает эффективность. Длина подбирается с учетом запаса в 5–10 % на натяжение и монтажные изгибы.
Совместимость материалов при соединении имеет значение: металл с металлом, пластик с пластиком. При необходимости соединения разных типов шлангов используют переходники с прокладками, устойчивыми к воздействию среды.
Определение совместимости диаметров соединяемых шлангов
Перед соединением гофрированных шлангов необходимо точно измерить внутренний и внешний диаметры каждого из них. Расхождение даже в 1–2 мм может привести к негерметичности соединения или повреждению шланга при затяжке.
Для измерения используется штангенциркуль с точностью не менее 0,1 мм. Внутренний диаметр определяет пропускную способность, внешний – совместимость с фитингами и муфтами.
Если необходимо соединить шланги с разными диаметрами, применяются переходники. Например, для шлангов Ø25 мм и Ø32 мм требуется редукционная муфта с точными посадочными размерами. Никакие подмотки или уплотнения не компенсируют несовпадение диаметров.
Важно: гофрированные шланги часто имеют переменный внешний диаметр из-за складок. Для точного подбора соединения измерения следует проводить на гладком участке между витками.
При соединении шлангов одного диаметра рекомендуется использовать прямые муфты с уплотнительными кольцами из EPDM или силикона. Они обеспечивают герметичность даже при незначительных колебаниях давления и температуры.
Проверка совместимости диаметров до монтажа снижает риск протечек и повышает срок службы всей системы.
Использование муфт для соединения пластиковых гофрированных труб
Муфты применяются для герметичного соединения гофрированных пластиковых труб диаметром от 16 до 50 мм. Для систем электромонтажа чаще всего используют соединительные элементы из ПВХ или полиамида, обеспечивающие устойчивость к ультрафиолету, влаге и механическим нагрузкам.
Перед установкой необходимо проверить, совпадают ли тип и диаметр труб с параметрами муфты. Для гофр из полиэтилена низкого давления подойдут гибкие защелкивающиеся муфты с внутренними зубьями, фиксирующими витки. Для более жёстких ПВХ-гильз предпочтительны резьбовые или компрессионные соединители с уплотнительными кольцами.
Монтаж: трубу обрезают строго перпендикулярно. Концы очищают от заусенцев. Муфту устанавливают вручную до упора, при необходимости используют силиконовую смазку. При скрытой прокладке в стенах рекомендуется дополнительно зафиксировать соединение пластиковыми хомутами через каждые 30–40 см.
Важно: при соединении труб для наружной прокладки применяйте герметичные муфты с классом защиты не ниже IP65. В условиях повышенной температуры или вибрации – муфты с металлическими вставками или термостойким корпусом.
Не допускается использование клеевых соединений для гофрированных труб с подвижной структурой – это снижает гибкость и вызывает растрескивание при деформации. В ответственных участках (например, при проходе через бетонные перекрытия) устанавливаются герметичные вводы с фиксацией трубы в муфте посредством обжимного кольца.
Применение термоусаживаемых соединений для герметичности
Для обеспечения герметичности соединения гофрированных шлангов эффективно применяются термоусаживаемые трубки (ТУТ), особенно при прокладке кабельных линий или вентиляционных систем в условиях повышенной влажности или запылённости.
- Выбирайте трубку с коэффициентом усадки не менее 2:1. Это обеспечит плотное облегание шлангов различного диаметра.
- Перед монтажом тщательно очистите зоны соединения от пыли, жира и влаги. Для обезжиривания используйте изопропиловый спирт.
- Диаметр ТУТ в ненагретом состоянии должен быть на 20–30% больше наружного диаметра гофры.
- Длина трубки должна перекрывать зону стыка с нахлёстом минимум 20 мм на каждый шланг.
- Применяйте трубки с клеевым слоем (dual-wall). При нагреве клей заполняет микропространства, создавая герметичное уплотнение.
- Нагрев выполняется строительным феном с температурой 150–200 °C. Избегайте перегрева – это может привести к деформации гофры.
- После усадки убедитесь, что отсутствуют воздушные пузыри и зазоры. Визуальный контроль проводится по равномерности клеевого выхода по краям.
Термоусаживаемое соединение демонстрирует высокую стойкость к влаге, пыли и УФ-излучению. При правильной установке срок службы герметика сопоставим со сроком службы самой гофры.
Соединение металлических гофрированных шлангов с резьбовыми фитингами

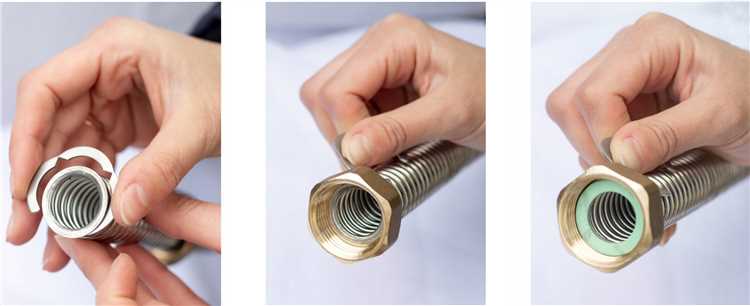

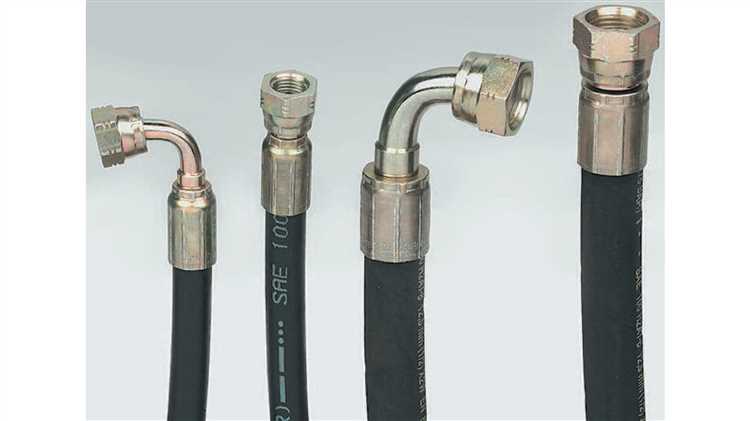

Для надежного соединения металлических гофрированных шлангов с резьбовыми фитингами используются накидные гайки с внутренней цилиндрической или конической резьбой и уплотнительные прокладки из паронита, фторопласта или металла. Резьба фитинга должна соответствовать типу резьбы на шланге: наиболее распространённые варианты – G (BSP), R (конусная) и NPT.
Перед монтажом необходимо проверить целостность витков шланга и резьбы, исключить вмятины и заусенцы. Соединение выполняется вручную до упора, после чего производится дозатяжка ключом на 1/4–1/2 оборота. Перетягивание приводит к повреждению уплотнения и деформации витков, особенно при использовании мягких прокладок.
При соединении с жесткими магистралями важно компенсировать вибрации и температурные расширения – для этого допускается изгиб шланга с радиусом не менее 5 диаметров. Угол изгиба должен располагаться вне зоны крепления фитинга.
Неподвижная фиксация резьбового соединения осуществляется с помощью контргаек или фиксирующих муфт. При работе с газом и агрессивными средами обязательна герметизация резьбы лентой ФУМ, пастой или анаэробным герметиком, совместимым с материалом шланга и транспортируемой средой.
После монтажа проводится опрессовка рабочим давлением с последующим визуальным контролем соединения на наличие утечек. В системах с повышенными требованиями к герметичности – применение двойного уплотнения с промежуточным каналом для контроля давления.

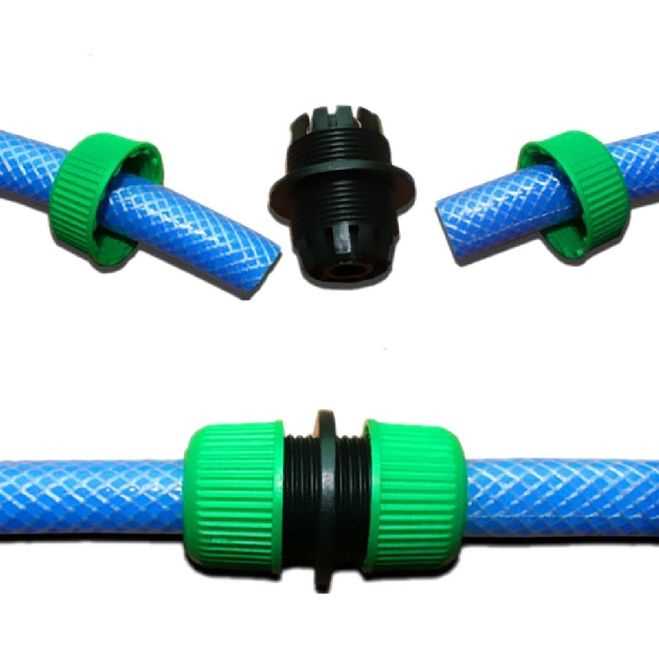

Крепление соединения гофры с помощью хомутов и зажимов
Для надежного соединения гофрированных шлангов применяются металлические хомуты и специализированные зажимы, обеспечивающие герметичность и прочность соединения при вибрациях и давлении.
Рекомендации по выбору и монтажу:
- Материал хомутов: предпочтительны нержавеющие стальные, устойчивые к коррозии и механическим нагрузкам.
- Тип хомутов: винтовые хомуты с зубчатым зацеплением подходят для шлангов диаметром от 16 до 100 мм; для больших диаметров лучше использовать ленточные хомуты с зажимным механизмом.
- Диаметр хомута: должен превышать наружный диаметр гофры не более чем на 2–3 мм, чтобы избежать излишнего сжатия и повреждения стенок шланга.
- Момент затяжки: важен контроль силы затягивания, оптимально 2–4 Н·м для винтовых хомутов. Слишком сильная затяжка приводит к деформации, слишком слабая – к протечкам.
- Позиционирование: хомут устанавливается на ровной части гофры, на 5–10 мм от края соединения, чтобы обеспечить максимальный прижим и предотвратить сдвиг шлангов.
- Использование уплотнителей: при работе с жесткими гофрами рекомендуется прокладывать между шлангом и хомутом резиновую прокладку толщиной 1–2 мм для защиты от повреждений и вибраций.
Технические особенности зажимов:
- За счет пружинного механизма зажимы автоматически компенсируют температурные расширения и сокращения гофры.
- Равномерное распределение давления по окружности предотвращает разрывы и утечки.
- Зажимы с быстросъемным механизмом сокращают время монтажа и обеспечивают повторное использование без потери фиксации.
При правильном выборе и установке хомуты и зажимы обеспечивают долговечное и герметичное соединение гофрированных шлангов в условиях вибрации, давления и температурных колебаний.
Изоляция места соединения для защиты от влаги и пыли
Для эффективной защиты соединения гофрированных шлангов от влаги и пыли применяют специализированные изоляционные материалы с высокой влагонепроницаемостью и устойчивостью к механическим воздействиям. Наиболее распространённые варианты – термоусадочные трубки из полимеров, силиконовые уплотнители и ленты на основе бутилового каучука.
Перед изоляцией поверхность шлангов необходимо тщательно очистить от загрязнений и обезжирить с помощью изопропилового спирта. Это обеспечит надёжное сцепление изоляционного материала и исключит возможность попадания влаги под покрытие.
Термоусадочную трубку подбирают с диаметром на 10–20 % меньше наружного диаметра соединения. После надевания трубку прогревают феном с температурой 120–150 °C до плотного обжатия. Такой метод обеспечивает герметичность и устойчивость к вибрациям.
При использовании бутиловой ленты её накладывают в несколько слоёв с плотным перекрытием, тщательно прижимая каждый слой для исключения воздушных карманов. Ленты выдерживают температурный диапазон от −40 °C до +85 °C и не теряют эластичность при длительной эксплуатации.
Дополнительно рекомендуется применять влагозащитные колпачки из пластика или резины, которые закрывают торцевую часть соединения. Это минимизирует риск попадания влаги и пыли, особенно в условиях высокой влажности или пылевых сред.
Регулярный контроль целостности изоляции необходим при эксплуатации в агрессивных средах, с интервалом не реже одного раза в полгода. При выявлении повреждений следует незамедлительно выполнить повторную изоляцию, чтобы избежать коррозии металлических элементов и преждевременного выхода шлангов из строя.
Проверка прочности и герметичности после соединения
Непосредственно после монтажа гофрированных шлангов важно провести тест на герметичность с рабочим давлением, превышающим эксплуатационное на 10–15%. Для водяных систем рекомендуется использовать манометр с диапазоном до 10 бар и поддерживать давление в течение 5 минут, контролируя отсутствие падения давления более 0,05 бар.
Визуальный осмотр соединений должен выявить отсутствие трещин, деформаций и подтеков. Для точной оценки применяют мыльный раствор или специальные пенящиеся жидкости, которые при наличии микроподтеков образуют пузырьки. Обнаруженные участки подлежат повторному креплению или замене уплотнителей.
Испытания на прочность включают механическое воздействие – сдвиг и изгиб в местах соединения под нагрузкой не менее 20 Н·м. При этом не допускается ослабление хомутов или смещение трубок. Рекомендуется использовать динамометр для контроля усилий при закреплении.
Для систем с агрессивными средами или высокими температурами обязательна проверка устойчивости герметика или уплотнительных колец к заданным условиям. Проведение теста термостабильности при температуре на 10–15 °C выше максимальной рабочей позволит избежать преждевременных протечек.
Заключительный этап – документирование результатов с указанием даты, давления, времени испытания и обнаруженных дефектов. Это обеспечит контроль качества и позволит своевременно выявлять причины неполадок в эксплуатации.
Вопрос-ответ:
Как правильно соединить два гофрированных шланга между собой без использования специального оборудования?
Для соединения гофрированных шлангов без применения сварки или пайки обычно используют специальные соединительные муфты или хомуты. Сначала концы шлангов нужно очистить от загрязнений и проверить, чтобы они были ровными и без повреждений. Затем один конец шланга надевают на муфту, после чего аналогично фиксируют второй шланг. Важно затянуть хомуты плотно, но не чрезмерно, чтобы не повредить материал. Такой способ позволяет создать надежное и герметичное соединение.
Можно ли соединять гофрированные шланги разного диаметра, и если да, то как это сделать правильно?
Соединение гофрированных шлангов с разным диаметром возможно, но требует применения переходников соответствующего размера. Обычно это специальные адаптеры, которые с одной стороны имеют внутренний диаметр, подходящий под меньший шланг, а с другой — под больший. При использовании таких переходников необходимо тщательно зафиксировать оба шланга с помощью хомутов или зажимов, чтобы избежать протечек и сохранить прочность соединения. Важно подобрать адаптер из подходящего материала, совместимого с шлангами.
Какие основные ошибки совершают при соединении гофрированных шлангов, и как их избежать?
Одной из распространённых ошибок является недостаточно плотная фиксация шлангов на соединителе, что приводит к протечкам или разъединению. Также часто неправильно выбирают тип и размер соединительной муфты, из-за чего возникает механическое напряжение на шланги. Нельзя использовать повреждённые или изношенные шланги, так как соединение в таком случае будет ненадёжным. Чтобы избежать проблем, рекомендуется тщательно подбирать компоненты, аккуратно фиксировать хомуты и регулярно проверять состояние соединения в процессе эксплуатации.
Какой материал соединителей лучше всего подходит для гофрированных шлангов, чтобы обеспечить долговечность и герметичность?
Для соединения гофрированных шлангов часто используют соединители из нержавеющей стали, пластика (например, полиэтилена или полиамида) и латунные элементы. Нержавеющая сталь отличается высокой прочностью и устойчивостью к коррозии, что особенно важно для эксплуатации в агрессивных средах. Пластиковые соединители легче и устойчивы к химическим воздействиям, но менее прочны при механических нагрузках. Латунь сочетает хорошую механическую прочность и устойчивость к ржавчине. Выбор материала зависит от условий работы, давления и температуры среды, а также совместимости с самим шлангом.
