Спаивание меди и стали представляет собой сложность из-за различий в химическом составе, температуре плавления и коэффициентах теплового расширения. Медь плавится при 1084 °C, сталь – около 1425–1540 °C. Это исключает возможность их прямого сплавления и требует использования промежуточных материалов и специальных техник пайки.
Главная задача – обеспечить прочное механическое и устойчивое к коррозии соединение при сохранении проводимости. Для этого применяют флюсы с активными компонентами, удаляющими оксидные плёнки, и припои с содержанием серебра или цинка. Наиболее эффективны – припои типа Sn-Ag или Zn-Al, способные создавать адгезионный слой на обеих поверхностях без разрушения структуры металлов.
Критически важно правильно подготовить поверхности: стальной провод необходимо тщательно очистить от окалины с помощью абразивного материала и обработать антикоррозийным флюсом. Медь зачищается до блеска и покрывается тонким слоем припоя предварительно, чтобы ускорить смачивание. Использование пайки с газовой горелкой или паяльной станции с температурным контролем минимизирует перегрев и снижает риск разрушения контакта.

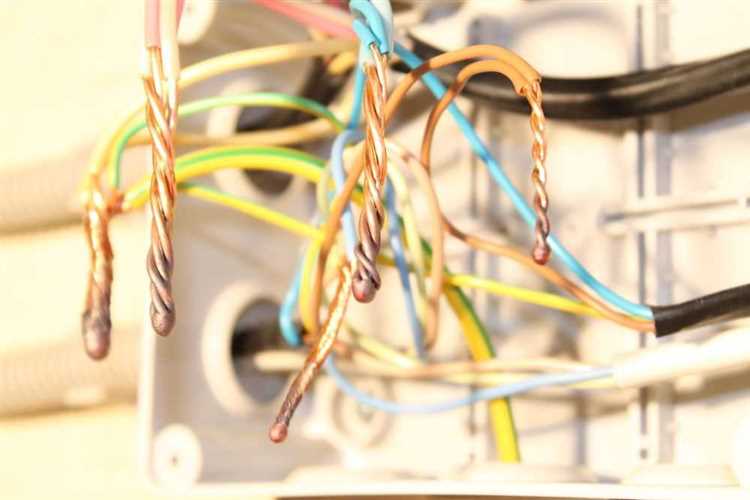

Соблюдение температурных режимов, применение подходящих материалов и грамотная подготовка поверхностей – ключевые условия долговечного соединения меди со сталью в электромонтажных и ремонтных работах.
Подготовка поверхностей меди и стали перед пайкой
Медь и сталь требуют разной подготовки из-за различий в химических свойствах и степени окисления. Качество пайки напрямую зависит от чистоты и активности поверхностей.
Обработка меди: Удалить оксидную плёнку с помощью мелкозернистой наждачной бумаги (зерно P400–P600). Затем обезжирить поверхность ацетоном или спиртом. При наличии зелёной патины необходимо использовать слабый раствор лимонной кислоты (5%) с последующим промыванием водой и сушкой без нагрева.
Обработка стали: На поверхности часто присутствует прочный оксидный слой и следы коррозии. Использовать металлическую щётку или абразивный круг. Для удаления оставшейся ржавчины применить ортофосфорную кислоту (концентрация до 15%), избегая длительного контакта. После обработки тщательно промыть и высушить. Сталь необходимо дополнительно обезжирить кетоновым растворителем (например, бутаноном).
Совместная подготовка: Перед пайкой обе поверхности должны быть сухими, чистыми и шероховатыми. Использование флюса обязательно: для меди – на основе хлорида цинка, для стали – активный флюс с содержанием соляной кислоты или фтористого бора. Наносить флюс следует сразу перед пайкой, избегая преждевременного испарения активных компонентов.
Выбор припоя, подходящего для соединения меди и стали
Для пайки меди со сталью требуются припои, способные обеспечить высокую прочность и надёжное сцепление с разнородными металлами. Стандартные оловянно-свинцовые сплавы не подходят: они плохо смачивают сталь и дают слабое соединение. Необходимо использовать специальные составы с активными легирующими добавками.
Припои на основе серебра с содержанием серебра от 15% до 45% обеспечивают отличную адгезию к меди и стали. Например, сплавы типа Ag-Cu-Zn-Sn демонстрируют высокую капиллярную активность, прочность на срез до 250 МПа и минимальное термическое расширение. Они особенно эффективны при температуре пайки 600–800 °C.
Медно-фосфорные припои непригодны для стали – фосфор хрупко взаимодействует с железом, создавая ломкие соединения. Их можно применять только в случае наличия промежуточного слоя из меди, нанесённого на стальную деталь гальваническим методом.
Оловянно-медные припои с добавлением никеля (например, Sn-Cu-Ni 0,5–1,5%) улучшают смачиваемость стали и препятствуют образованию хрупкой интерметаллической фазы. Они работают при температурах около 250–300 °C и применяются, когда нельзя превышать температурный порог пайки.
Ключевым критерием выбора является температурный режим, требуемая механическая прочность и наличие флюса, способного удалять оксидную плёнку с поверхности стали. Припой без активного флюса не обеспечит надёжного соединения даже при идеальном подборе состава.
Для пайки меди со сталью необходимо применять активные флюсы, способные разрушать оксидную плёнку на поверхности стали. Наиболее эффективны флюсы на основе хлористого цинка (ZnCl₂) с добавлением хлористого аммония (NH₄Cl). Такие составы обеспечивают глубокое очищение металла и способствуют равномерному растеканию припоя.
Перед нанесением флюса стальной провод следует механически зачистить до металлического блеска – иначе оксиды затруднят смачивание. Флюс наносят кистью тонким слоем сразу после зачистки, чтобы предотвратить повторное окисление.
Для меди зачистка обязательна, но использование активного флюса менее критично – достаточно стандартных неактивных флюсов на основе канифоли, если только поверхность сильно не окислена.
Температура пайки должна быть не ниже 350 °C при использовании припоя типа ПОС-61. Флюс начинает активно действовать только при достижении рабочей температуры, поэтому прогрев следует выполнять равномерно по всей зоне соединения. При перегреве флюс может карбонизироваться, оставляя остатки, мешающие надёжному контакту.
После завершения пайки остатки флюса с поверхности необходимо тщательно удалить тёплой водой или изопропиловым спиртом. Это предотвращает коррозию, особенно на стали, которая уязвима к воздействию галогенсодержащих остатков.
Пренебрежение выбором подходящего флюса или его неправильное применение приводит к непрочным соединениям и ускоренной деградации контакта при эксплуатации.
Настройка температуры паяльника для работы с разными металлами
Температура жала паяльника критически важна при пайке меди со сталью. Неверный температурный режим приводит к некачественным соединениям или порче материалов.
- Для меди оптимальная температура – 300–350 °C. При хорошей теплоотдаче медь быстро прогревается и легко принимает припой.
- Сталь требует более высокой температуры – 370–420 °C, так как имеет низкую теплопроводность и пассивную поверхность, мешающую смачиванию припоем.
- При соединении меди со сталью жало следует прогреть до 400–420 °C. Это обеспечит равномерный нагрев обеих поверхностей и качественное растекание припоя.
Важно:
- Используй паяльник с регулировкой температуры – обычные паяльники без термостабилизации не подходят.
- Перед пайкой убедись в точности показаний – дешевый паяльник может завышать или занижать температуру на жале.
- Проверяй температуру контактным термометром или калиброванным термодатчиком, особенно при работе со сталью.
Дополнительные рекомендации:
- Перед началом пайки прогрей жало до нужной температуры и сделай пробную пайку на заготовке.
- При снижении температуры в процессе работы (особенно при длительном контакте с массивной стальной деталью) делай короткие паузы или увеличивай температуру на 20–30 °C.
- Избегай перегрева выше 450 °C – это вызывает выгорание флюса, окисление металлов и ухудшение смачивания.
Техника пайки: порядок действий при соединении меди и стали
Поверхности зачищают абразивным материалом до металлического блеска. Для меди используют мелкозернистую наждачную бумагу, для стали – надфиль или шлифовальный круг. Остатки окислов и жира удаляют ацетоном или изопропиловым спиртом.
На стальную часть наносят активный флюс, предназначенный для нержавеющей или углеродистой стали. Канифоль и стандартные неактивные флюсы не обеспечивают адгезии припоя к стали.
Соединение разогревают паяльником мощностью не менее 100 Вт или газовой горелкой. Температура прогрева должна достигать не менее 300 °C. Сталь прогревают дольше, чтобы предотвратить отрыв меди из-за неравномерного нагрева.

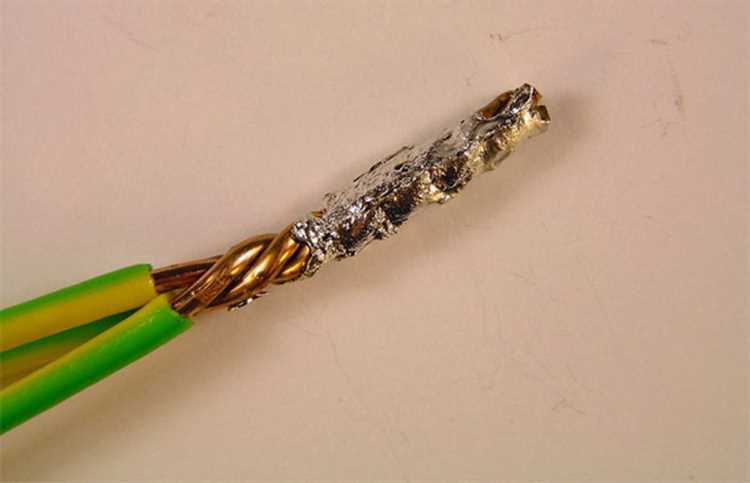

После прогрева припой с высоким содержанием олова (например, ПОС-61) наносят на медную часть и растягивают к месту соединения со сталью. Припой должен равномерно растечься по поверхности и затечь в зазор.
После остывания шов очищают от остатков флюса щеткой и промывают тёплой водой. При необходимости соединение покрывают антикоррозийным составом – лаком или силиконовой изоляцией.
Проверка прочности пайки и защита соединения от коррозии
Для оценки прочности пайки медного и стального проводов применяют механические испытания: проверяют отсутствие люфта и разрывов при усилии 50–70 Н. Провод должен выдерживать изгиб под углом 90° без появления трещин или ослабления контакта.
Контроль качества пайки проводится с помощью визуального осмотра под увеличением 10–20x: поверхность спая должна быть ровной, без пустот и окислов. Допустима легкая пленка флюса, но отсутствие трещин и расслоений – обязательное условие.
Для проверки электрической проводимости используют омметр: сопротивление в месте пайки не должно превышать 0,1 Ом на длине соединения до 10 см. Повышенное сопротивление свидетельствует о неполном контакте металлов или микротрещинах.
Защита от коррозии начинается с тщательной очистки и обезжиривания соединения. После пайки область обрабатывают преобразователем ржавчины или наносят антикоррозийный лак на основе эпоксидных смол. Допустимо использовать термоусадочную трубку с внутренним слоем клея, которая обеспечивает герметичность и препятствует доступу влаги.
Для длительной эксплуатации в агрессивных средах рекомендуют покрывать соединение медным или никелевым гальваническим слоем. Такой подход значительно снижает вероятность электрохимической коррозии на границе меди и стали.
Вопрос-ответ:
Как правильно подготовить медный и стальной провода перед пайкой, чтобы соединение было прочным?
Перед пайкой необходимо тщательно очистить концы проводов от окислов и загрязнений. Медный провод можно очистить мелкой наждачной бумагой или стальной щеткой, а стальной — обязательно обезжирить и удалить ржавчину. Также важно зачистить провода до блестящего металла, чтобы обеспечить хорошее сцепление припоя и обеспечить надежный контакт. После очистки поверхности нужно не допускать повторного загрязнения и сразу переходить к пайке.
Какие материалы и инструменты лучше использовать для пайки меди со сталью?
Для такой пайки подходит оловянно-свинцовый или бессвинцовый припой с флюсом на основе канифоли или специальных активных флюсов. Желательно применять флюсы, которые эффективно удаляют оксиды с поверхности стали, например, кислотные или активные флюсы. Паяльник должен иметь мощность от 40 Вт и хорошо прогревать место соединения. Иногда используют газовую горелку для равномерного нагрева. Важно, чтобы оборудование обеспечивало стабильный и достаточный нагрев, так как сталь требует более высокой температуры, чем медь.
Как избежать хрупкости пайки при соединении меди и стали?
Хрупкость возникает из-за различия в физических свойствах металлов и неправильного нагрева. Чтобы избежать этого, нужно обеспечить равномерный нагрев и использовать подходящий флюс, который способствует качественному смачиванию поверхностей. Не стоит перегревать провода, чтобы металл не перегрелся и не потерял свои свойства. После пайки соединение рекомендуется аккуратно охладить, не подвергая резким перепадам температуры. Кроме того, выбор припоя с хорошей адгезией к обоим металлам поможет увеличить прочность и снизить хрупкость.
Можно ли использовать обычный бытовой паяльник для пайки меди со сталью, или нужна специальная техника?
Обычный бытовой паяльник мощностью 40–60 Вт подойдет для тонких проводов, но если провода толстые или сталь сильно терморастяжима, лучше использовать более мощный паяльник или газовую горелку. Стальной провод сложнее прогреть из-за высокой теплопроводности и теплоемкости, поэтому бытовой паяльник может не обеспечить достаточный нагрев. Если есть возможность, стоит применять оборудование с регулируемой температурой и подходящий припой, чтобы соединение было качественным и долговечным.
Какие методы контроля качества пайки меди со сталью можно применить после выполнения работы?
После пайки важно проверить соединение на прочность и целостность. Можно провести визуальный осмотр: качественный шов должен быть ровным, без трещин и излишков припоя. Также полезно выполнить механический тест — слегка потянуть или согнуть провода в месте пайки, чтобы убедиться, что шов не разрушится. Для более точной проверки применяют измерение электрического сопротивления в месте соединения — оно должно быть минимальным. В некоторых случаях используют ультразвуковой контроль или рентген, но для бытовых нужд достаточно визуального осмотра и механической проверки.
Почему пайка меди со сталью вызывает сложности, и как добиться прочного соединения?
Медь и сталь имеют разную химическую природу и температуру плавления, что затрудняет создание надёжного соединения. Медь — материал с высокой теплопроводностью, из-за чего паяльник быстро теряет тепло. Сталь, в свою очередь, окисляется на поверхности, образуя плёнку, препятствующую сцеплению припоя. Чтобы соединение получилось прочным, нужно тщательно очистить места пайки от загрязнений и оксидов, использовать флюс, который подходит именно для таких металлов, и подобрать припой с низкой температурой плавления и хорошей адгезией к обоим металлам. Тщательный прогрев и правильная техника пайки обеспечивают долговечность контакта.
Какой флюс и припой лучше применять для пайки медного и стального проводов, чтобы соединение не было хрупким?
Для соединения меди и стали оптимальным выбором станет флюс на основе активированных компонентов, например, с содержанием цинка или канифоли с добавками, которые эффективно удаляют оксидные плёнки с поверхности стали. Хорошо подходит кислотный или активированный канифольный флюс, но кислотный требует осторожности, чтобы не повредить металл. Что касается припоя, предпочтительнее использовать специальные серебросодержащие припои или твердые припои с низкой температурой плавления, обеспечивающие хорошее сцепление с обоими металлами. Они обладают достаточной пластичностью, что предотвращает образование трещин при вибрациях и термических расширениях. При выборе материалов также учитывайте условия эксплуатации: влажность, температура и механические нагрузки.
Загрузка...
