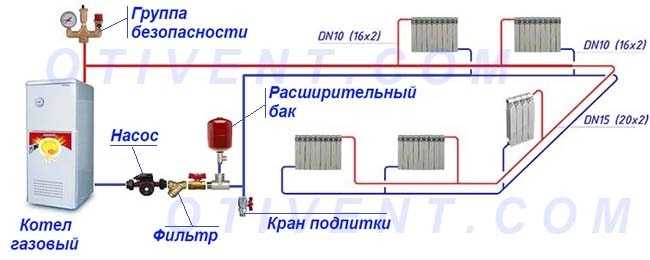

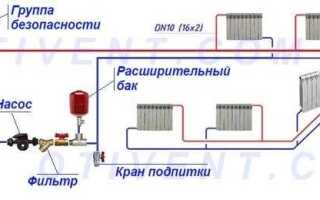

Закрытая система отопления представляет собой контур, в котором теплоноситель циркулирует без контакта с атмосферой. Это исключает испарение воды и проникновение кислорода, что существенно снижает риск коррозии труб и оборудования. Давление внутри контура поддерживается насосом и расширительным баком с мембраной, обеспечивающей компенсацию изменения объема теплоносителя при нагреве.
Ключевой элемент системы – мембранный расширительный бак, который отделяет теплоноситель от воздуха, позволяя поддерживать постоянное давление в диапазоне 1,5–2,5 бар. Такой подход предотвращает образование воздушных пробок и повышает эффективность циркуляции. Важно правильно рассчитать объем бака: он должен составлять примерно 10% от общего объема теплоносителя.

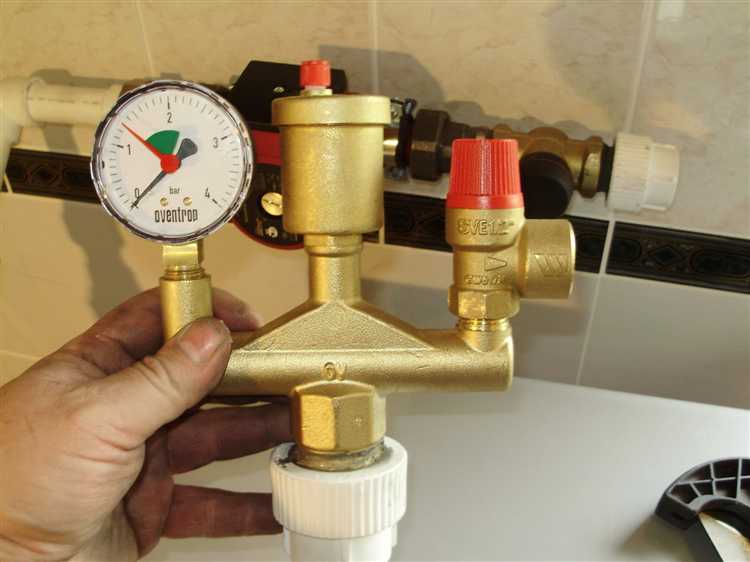

Система оснащается предохранительным клапаном, который сбрасывает избыточное давление при превышении допустимых значений, обеспечивая безопасность эксплуатации. Для контроля и диагностики применяются манометры и воздухоотводчики, которые своевременно устраняют скопившийся воздух, минимизируя гидравлические сопротивления.
Монтаж закрытой системы требует герметичности всех соединений и тщательного выбора материалов, устойчивых к температурным перепадам и агрессивным условиям эксплуатации. Оптимальная температура теплоносителя обычно находится в диапазоне 70–90 °C, что позволяет эффективно передавать тепло без риска повреждения элементов контура.

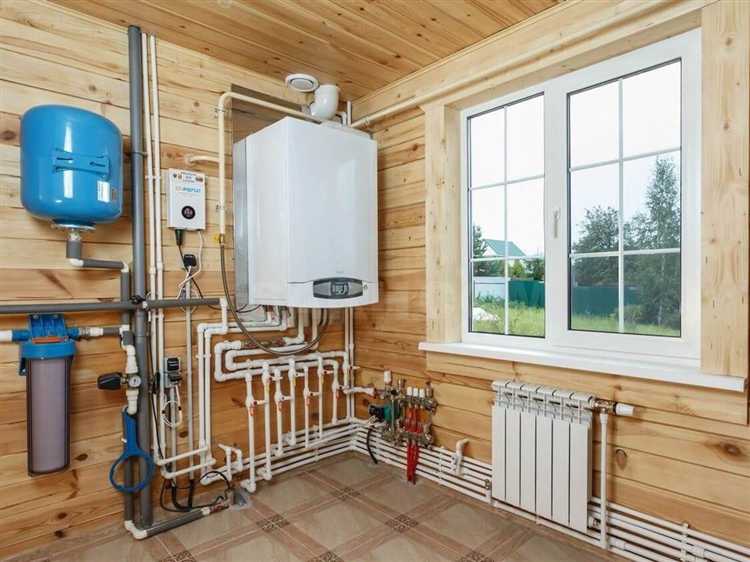

Как происходит циркуляция теплоносителя в закрытой системе
Циркуляция теплоносителя в закрытой системе отопления обеспечивается за счёт создания разницы давления между подающей и обратной магистралями. Для поддержания постоянного движения воды используется либо естественная конвекция, либо принудительная циркуляция с помощью насосов.
Естественная циркуляция возникает благодаря различию плотности нагретой и охлаждённой воды. Нагретый теплоноситель расширяется и поднимается вверх по подающему трубопроводу, а остывший возвращается по обратному трубопроводу к котлу. Этот процесс требует грамотного уклона труб и минимизации гидравлических сопротивлений.
Принудительная циркуляция
В закрытых системах присутствует расширительный бак мембранного типа, компенсирующий изменение объёма теплоносителя при нагреве и предотвращающий повышение давления выше заданного уровня. Давление в системе поддерживается в пределах 1,2–1,5 бар, что исключает попадание воздуха и предотвращает коррозию.
Для контроля и оптимизации циркуляции применяются балансировочные клапаны, позволяющие равномерно распределить поток по контурам отопления и снизить шумы в трубах. Также рекомендуется установка автоматических воздухоотводчиков для удаления накопившихся пузырьков воздуха, которые снижают эффективность движения теплоносителя.

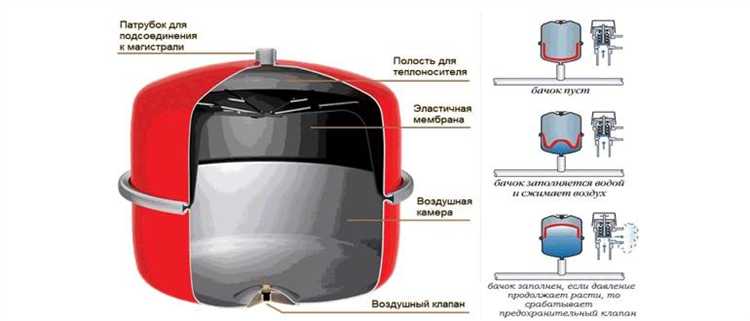

Виды и роль расширительного бака в замкнутом контуре
В замкнутой системе отопления расширительный бак компенсирует изменение объема теплоносителя при нагревании и охлаждении, предотвращая избыточное давление. Основные типы баков – мембранные и гидроаккумуляторы с воздушной подушкой.
Мембранные расширительные баки оснащены гибкой резиновой мембраной, разделяющей воду и воздух. Мембрана автоматически регулирует давление, минимизируя контакт теплоносителя с воздухом, что снижает риск коррозии и увеличивает срок службы системы. При выборе важно учитывать объем бака, который должен составлять около 10% от объема системы, и давление предварительной зарядки, соответствующее рабочему давлению контура.
Гидроаккумуляторы с воздушной подушкой представляют собой сосуд, частично заполненный водой, а остальное пространство – воздухом. Давление в воздушной камере требует регулярного контроля и подкачки, иначе снижается эффективность компенсации объема. Такой тип баков менее предпочтителен в современных системах из-за риска проникновения воздуха в контур.
Ключевая роль расширительного бака – удержание давления в пределах допустимых значений (обычно 1,5–3 бар) и защита оборудования от гидроударов. Неправильно подобранный или неисправный бак вызывает частые срабатывания предохранительных клапанов и снижает надежность отопления.
Для правильного функционирования бака требуется точный расчет по объему и настройка давления. Рекомендуется устанавливать бак на возвратном трубопроводе, ближе к котлу, с возможностью удобного доступа для проверки и обслуживания.
Способы автоматического регулирования давления в системе
Автоматическое регулирование давления в закрытой системе отопления обеспечивается преимущественно двумя способами: с применением мембранных расширительных баков и автоматических клапанов сброса давления.
Мембранные расширительные баки компенсируют объемные изменения теплоносителя при нагреве и охлаждении. Мембрана разделяет воду и сжатый газ, поддерживая постоянное давление в системе. Выбор бака рассчитывается исходя из объема теплоносителя и максимального допустимого перепада давления, обычно в диапазоне 1,5–2,5 бар. Для корректной работы бак должен быть предварительно заполнен газом под давлением на 0,1–0,2 бар ниже начального рабочего давления системы.
Автоматические клапаны сброса давления используются для предотвращения превышения установленного давления и срабатывают при достижении заданного порога, обычно 2,5–3 бар. Их устанавливают в точках с наибольшей вероятностью избыточного давления, например, в верхней части трубопровода или рядом с котлом. Клапаны должны быть рассчитаны на максимальный рабочий объем теплоносителя и иметь сертификаты соответствия.
Дополнительно применяют системы с электронными датчиками давления и управляемыми насосами. Сигналы с датчиков позволяют изменять производительность циркуляционного насоса, поддерживая давление в заданных пределах с точностью до ±0,1 бар. Такой метод подходит для сложных систем с большим числом контуров и изменяющейся нагрузкой.
Для исключения попадания воздуха, способного вызвать гидроудары и нарушение давления, устанавливают автоматические воздухоотводчики, работающие по принципу перепускания воздуха при достижении определенного давления в верхней точке системы.

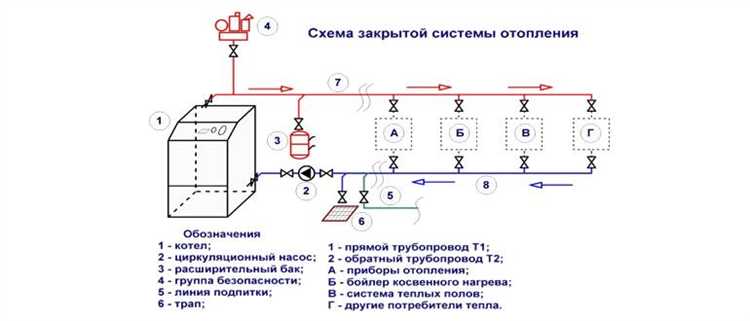

Выбор и монтаж запорной арматуры для закрытой системы
Для закрытой системы отопления оптимальны шаровые краны из латуни с покрытием из никеля или хрома, обеспечивающие герметичность и долговечность при рабочем давлении до 10 бар и температуре до 120 °C. Рекомендуется использовать фланцевые или резьбовые соединения с уплотнительными прокладками из фторопласта (PTFE) для предотвращения протечек.
При выборе запорной арматуры следует учитывать диаметр трубопровода и давление в системе: краны должны иметь запас прочности минимум 20% к максимальному рабочему давлению. Не допускается применение арматуры с пластиковыми элементами в местах с температурой выше 90 °C.
Монтаж запорной арматуры выполняется с обязательным соблюдением направления потока, обозначенного стрелками на корпусе. Для упрощения обслуживания системы следует устанавливать запорные краны перед каждым крупным узлом и циркуляционным насосом. Соединения герметизируются с помощью лент ФУМ или специальных герметиков, устойчивых к воздействию горячей воды и химических добавок.
Важна установка запорной арматуры с возможностью быстрого отключения при аварийных ситуациях, что повышает безопасность и позволяет избежать гидроударов. Запорные элементы должны быть легко доступны для эксплуатации и технического обслуживания, исключая монтаж в труднодоступных местах.
Методы предотвращения коррозии и отложений внутри труб
В закрытых системах отопления коррозия и образование отложений существенно снижают эффективность и долговечность оборудования. Для минимизации этих процессов применяются следующие методы:
- Использование ингибиторов коррозии: специальные химические добавки (фосфаты, азоловые соединения, кислородсвязывающие вещества), вводимые в теплоноситель, формируют защитную пленку на внутренних стенках труб, предотвращая контакт металла с агрессивными компонентами.
- Дегазация теплоносителя: удаление растворённого кислорода из воды с помощью вакуумных дегазаторов или химических реагентов (гидразин, сульфиты) существенно снижает вероятность окислительной коррозии.
- Поддержание стабильного pH: значение pH теплоносителя должно поддерживаться в диапазоне 8,5–9,5 для оптимальной защиты от кислотной и щелочной коррозии.
- Применение нержавеющих и защищённых труб: использование материалов с антикоррозийными свойствами (нержавеющая сталь, трубы с внутренним покрытием) снижает образование ржавчины и разрушение металла.
- Контроль температуры и давления: оптимальный температурный режим (обычно 60–85 °C) уменьшает скорость химических реакций, вызывающих коррозию и образование отложений, а стабильное давление предотвращает кавитацию и микротрещины.
- Регулярная промывка системы: гидродинамическая очистка позволяет удалить механические отложения, а также накопившиеся продукты коррозии, снижая риск засоров и ухудшения теплообмена.
- Использование фильтров и магнитных установок: магнитные фильтры задерживают магнитные частицы ржавчины и шлама, уменьшая отложения и поддерживая чистоту трубопроводов.
Комплексное применение этих методов обеспечивает долговечность трубопроводов и стабильность тепловых характеристик закрытой системы отопления.

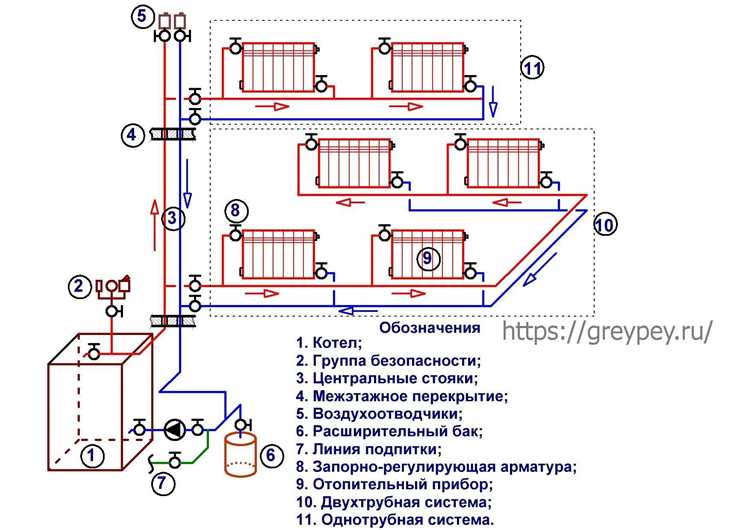

Техническое обслуживание и диагностика неисправностей закрытой системы
Регулярное техническое обслуживание закрытой системы отопления включает проверку давления в расширительном баке и корректировку уровня до 1,2–1,5 бар, что обеспечивает стабильную циркуляцию теплоносителя. Необходимо контролировать состояние запорной арматуры, особенно автоматических клапанов и воздухоотводчиков, чтобы избежать воздушных пробок и потери теплоэффективности.
Диагностика протечек проводится визуальным осмотром всех соединений и фитингов, а также с помощью ультразвуковых или инфракрасных приборов, позволяющих выявить скрытые дефекты в местах сварки и пайки. Уровень теплоносителя не должен снижаться между проверками, иначе это указывает на микроподтекания.
Обязательна проверка состояния циркуляционного насоса: контроль вибрации и шума позволяет определить износ подшипников или засорение рабочего колеса. При снижении производительности насос подлежит ремонту или замене, чтобы избежать перегрева котла и снижения КПД системы.
Анализ качества теплоносителя проводится не реже раза в год. Уровень pH должен находиться в пределах 7–9, содержание солей и коррозионно-активных веществ – минимальным. При необходимости проводится промывка системы и замена теплоносителя с добавлением ингибиторов коррозии.
Для предотвращения аварийных ситуаций проверяется работоспособность защитных устройств: предохранительных клапанов и датчиков температуры. Их срабатывание должно соответствовать заданным параметрам эксплуатации, а отклонения требуют немедленного вмешательства специалиста.
Вопрос-ответ:
Как устроена закрытая система отопления и чем она отличается от открытой?
Закрытая система отопления представляет собой замкнутый контур, по которому циркулирует теплоноситель — обычно вода или специальный антифриз. Основное отличие от открытой системы в том, что здесь отсутствует контакт теплоносителя с атмосферным воздухом, что позволяет предотвратить окисление металлов и снизить риск коррозии. В системе установлен расширительный бак мембранного типа, который компенсирует изменение объема жидкости при нагревании.
Почему в закрытой системе отопления используется мембранный расширительный бак?
Мембранный расширительный бак служит для компенсации увеличения объема теплоносителя при нагреве. Внутри бака разделение происходит с помощью гибкой мембраны, которая отделяет воду от сжатого воздуха или газа. Это предотвращает контакт жидкости с воздухом и исключает образование коррозии и воздушных пробок. Без такого бака давление в системе могло бы резко вырасти, что могло привести к повреждению труб и оборудования.
Какие преимущества имеет закрытая система отопления при эксплуатации в частном доме?
Закрытая система отопления обеспечивает более стабильную работу за счёт постоянного давления и отсутствия поступления воздуха, что снижает вероятность появления коррозии и отложений. Это увеличивает срок службы оборудования и трубопроводов. Также она позволяет точнее регулировать температуру и поддерживать комфортный микроклимат. За счёт герметичности снижается риск утечки теплоносителя, что повышает безопасность и экономичность.
Как контролируется давление в закрытой системе отопления и какие меры безопасности предусмотрены?
Давление в закрытой системе поддерживается в пределах нормы за счёт расширительного бака и давления в нем. Для контроля устанавливаются манометры, а также автоматические клапаны сброса давления, которые срабатывают при превышении безопасных значений. В случае аварийного роста давления предусмотрены предохранительные клапаны, которые защищают систему от разрыва труб и повреждения оборудования. Регулярное техническое обслуживание помогает своевременно выявлять и устранять проблемы.
Можно ли использовать в закрытой системе отопления обычную воду или нужно применять специальные жидкости?
В большинстве случаев для закрытых систем используют обычную воду, но она должна быть очищенной от взвешенных частиц и примесей, чтобы избежать загрязнений и засоров. В некоторых ситуациях применяются специальные теплоносители — антифризы на основе пропиленгликоля или этиленгликоля, особенно если система эксплуатируется в условиях сильных морозов или существует риск замерзания. Такие жидкости защищают оборудование от коррозии и увеличивают срок службы системы.
