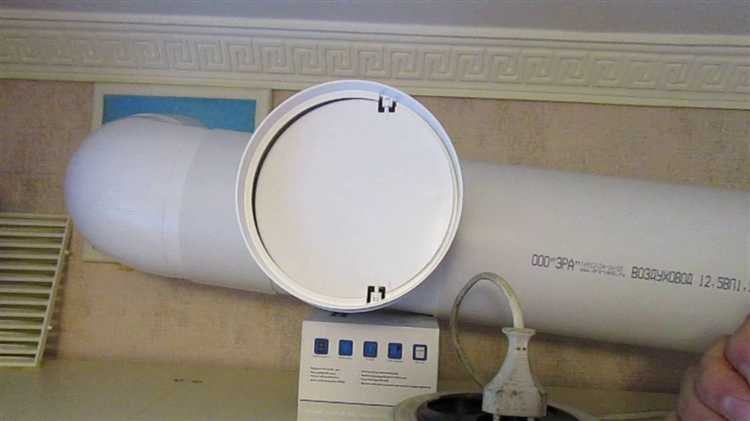

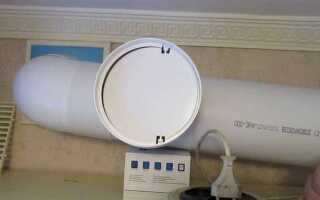

Клапан для выхода воздуха – необходимое устройство в системах вентиляции, кондиционирования и отопления. Его основная задача – обеспечить циркуляцию воздуха, не допуская его обратного потока. Создание такого клапана своими руками не только снизит затраты, но и даст возможность настроить его под конкретные условия. В этой статье вы найдете подробную инструкцию по изготовлению простого и эффективного клапана для выхода воздуха из подручных материалов.
Для начала важно выбрать подходящие материалы. Основной компонент клапана – корпус, который может быть выполнен из пластика или металла. Пластик удобен в обработке и легок, но металл, в свою очередь, будет более долговечным. Важным элементом клапана является мембрана, которая регулирует поток воздуха. Подойдет силикон, резина или специальный гибкий пластик.
Процесс сборки начинается с подготовки всех деталей: корпуса, мембраны и фурнитуры. Прежде всего, необходимо сделать точные замеры для того, чтобы клапан идеально подходил к месту установки. После этого корпус вырезается и подготавливается для установки мембраны. Важно, чтобы она не перекрывала поток воздуха, но и не пропускала его в обратную сторону, что можно добиться правильной регулировкой напряжения.
Для лучшего результата стоит использовать уплотнители и герметики для предотвращения утечек воздуха. Системы вентиляции и отопления требуют минимального сопротивления воздушному потоку, и качественная герметизация будет способствовать повышению эффективности работы устройства.
Выбор подходящего материала для корпуса клапана
Для изготовления корпуса клапана необходимо учитывать несколько факторов: механическую прочность, стойкость к коррозии, термостойкость и легкость обработки. Материал должен быть не только прочным, но и долговечным при воздействии различных агрессивных факторов, таких как температура и влажность.
Одним из лучших вариантов является алюминий. Он обладает хорошей коррозионной стойкостью, легкостью и высокой прочностью. Алюминиевые сплавы, такие как АД31 или АМг5, часто применяются в технике для создания деталей с высоким требованием к качеству и долговечности. Они устойчивы к воздействию влаги, не склонны к окислению и легко поддаются обработке.
Для клапанов, работающих в более экстремальных условиях, например, при высокой температуре, оптимальным выбором будет нержавеющая сталь. Сплавы типа 304 или 316 обладают хорошей термостойкостью и стойкостью к химическим воздействиям. Такие материалы широко используются в промышленности, где клапаны подвергаются высоким нагрузкам и постоянным температурным колебаниям.
Если клапан будет использоваться в условиях, где важна минимизация веса, можно рассмотреть пластик. Например, полиамид или поликарбонат. Они легко обрабатываются, обладают высокой стойкостью к химикатам и устойчивы к физическому износу. Однако такие материалы не подходят для использования при высоких температурах или в условиях давления выше среднего.
При выборе материала стоит также учитывать метод изготовления. Литые и прессованные металлические корпуса требуют использования материалов, которые легко плавятся и формуются, таких как алюминий или медь. В то время как для пластмассовых корпусов лучше подходят материалы, которые хорошо поддаются литью под давлением.
Кроме того, важно помнить о стоимости материалов и сложности их обработки. Металлы требуют более сложных и дорогих технологий производства, тогда как пластиковые материалы – менее затратны и проще в обработке, но могут уступать в прочности и долговечности при высоких нагрузках.

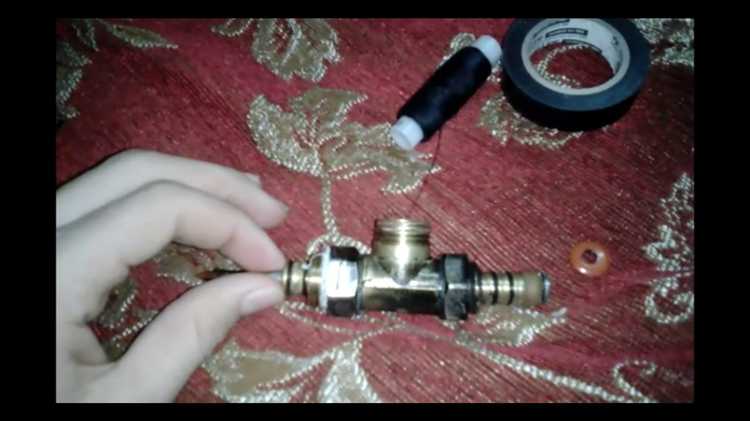

Инструменты и приспособления для изготовления клапана
Для изготовления клапана для выхода воздуха вам понадобятся следующие инструменты и материалы:
1. Дрель с насадками для сверления. Дрель необходима для создания отверстий в корпусе клапана. Рекомендуется использовать сверла диаметром, соответствующим диаметру соединений или отверстий для болтов.
2. Ножовка по металлу или ленточная пила. Эти инструменты помогут аккуратно вырезать детали корпуса клапана из листового металла или пластика. Важно выбирать пилу с мелкими зубьями для точности реза.
3. Плоскогубцы и отвертки. Для монтажа и регулировки крепежных элементов (болтов, гаек) потребуются плоскогубцы и набор отверток, в зависимости от типа креплений (кроссовые или плоские).
4. Тиски и струбцины. Для надежного фиксирования материалов в процессе резки или сверления тиски или струбцины обеспечат стабильность и безопасность работы.
5. Напильники и шлифовальные инструменты. После нарезки или сверления деталей, их следует тщательно обработать напильниками или шлифовальными машинками для сглаживания острых краев и улучшения качества соединений.
6. Паяльник или сварочный аппарат. В случае использования металла для корпуса клапана, потребуется сварка или пайка для соединения деталей. Паяльник пригодится для мелких соединений, сварочный аппарат – для более крупных конструкций.
7. Уплотнительные материалы. Для обеспечения герметичности клапана используйте резиноуплотнительные кольца или силиконовые прокладки. Эти материалы можно легко найти в специализированных магазинах.
8. Рулетка и линейка. Для точных измерений и соблюдения размеров деталей не обойтись без этих измерительных инструментов.
9. Клеевой пистолет или силиконовый герметик. Если предполагается использование пластиковых или легких материалов, клеевой пистолет с термоклеем или силиконовый герметик помогут закрепить элементы, обеспечив необходимую герметичность.
10. Защитные очки и перчатки. Работая с острыми или горячими предметами, обязательно используйте защитные очки и перчатки для предотвращения травм.
Применение этих инструментов позволит вам создать надежный клапан с минимальными затратами времени и усилий.
Расчет размеров и формы клапана для нужного объема воздуха
Диаметр клапана напрямую связан с необходимым объемом воздуха. Чем больше объем, тем больший диаметр должен быть у клапана. Для определения диаметра можно использовать следующую формулу:
V = A × v,
где V – требуемый объем воздуха (м³/ч), A – площадь сечения клапана (м²), а v – скорость потока воздуха (м/с). Скорость потока обычно выбирается в пределах от 5 до 20 м/с в зависимости от типа системы. Для большинства систем вентиляции обычно используется скорость 10 м/с.
Из этой формулы можно выразить площадь сечения клапана:
A = V / v
Зная площадь, можно рассчитать диаметр клапана, используя формулу площади круга:
d = √(4 × A / π)
Форма клапана также играет важную роль. Клапан должен быть спроектирован таким образом, чтобы минимизировать сопротивление воздушному потоку. Круглая форма – наиболее эффективная для большинства применений, так как обеспечивает равномерное распределение давления и снижает турбулентность. Для некоторых специфичных задач могут использоваться клапаны овальной или прямоугольной формы, однако это требует дополнительных расчетов для определения оптимальных параметров.
Кроме того, для достижения нужного объема воздуха необходимо учесть давление в системе. Если давление высокое, клапан должен быть рассчитан на его сдерживание, что влияет на толщину стенок и материал изготовления.
Для более точного расчета можно использовать специальные программы, которые учитывают все параметры системы, включая потери давления, температуру и другие факторы.
Изготовление подвижной части клапана из подручных материалов
Для подвижной части обычно выбираются легкие, но прочные материалы, которые способны обеспечить герметичность и долговечность работы клапана.
Материалы для подвижной части
- Пластик – легко режется и обрабатывается. Идеален для небольших клапанов. Можно использовать пластиковые крышки, контейнеры, упаковку.
- Малые металлические элементы – алюминий или нержавеющая сталь подходят для создания жестких и долговечных частей. Металлические элементы можно извлечь из старых бытовых приборов или трубочек.
- Гума или силикон – используются для создания уплотнителей, обеспечивающих герметичность и минимизацию шума. Эти материалы можно взять из старых прокладок или шлангов.
Процесс изготовления подвижной части
- Выбор основы – определитесь с основным материалом для подвижной части. Если клапан нужен для небольшого отверстия, достаточно пластика. Для более крупных систем подойдёт металл.
- Подготовка материала – вырежьте необходимую форму для подвижной части. Используйте ножницы для пластика или ножовку для металла. Размеры должны точно соответствовать диаметру отверстия клапана.
- Обработка краев – обработайте края деталей, чтобы избежать острых углов, которые могут повредить уплотнители или другие элементы системы.
- Установка уплотнителя – на края подвижной части установите резиновый или силиконовый уплотнитель. Это поможет обеспечить герметичность и предотвратить утечку воздуха.
- Подключение к системе – установите подвижную часть клапана в корпус, убедившись, что она свободно двигается, но не выпадает из своего места.
При необходимости, вы можете добавить пружину для автоматического возврата подвижной части в исходное положение после открытия клапана.
Создание уплотнителя для герметичности клапана
Для достижения герметичности клапана необходимо изготовить уплотнитель, который предотвратит утечку воздуха. Главная задача уплотнителя – обеспечить плотное прилегание движущихся частей, особенно в местах соединения с корпусом клапана.
Для изготовления уплотнителя можно использовать несколько материалов, в зависимости от условий эксплуатации. Один из наиболее эффективных вариантов – силиконовые прокладки. Они стойки к температурным колебаниям, химическим воздействиям и физическому износу. Силикон легко обрабатывается и сохраняет свою эластичность в течение длительного времени.
Выбор материала: При выборе материала учитывайте максимальное давление, которое будет воздействовать на клапан, и температуру воздуха, с которым он будет работать. Для высоких температур лучше использовать фторопласт или резину, устойчивую к термическим нагрузкам.
Для создания уплотнителя можно использовать шаблон или вырезать форму вручную с помощью ножниц или ножа. При этом важно обеспечить ровные края, чтобы избежать разрывов и повреждений на уплотнителе в процессе эксплуатации. Важно соблюдать точность при вырезании формы, так как небольшие отклонения могут привести к утечкам воздуха.
Клеевые и герметизирующие материалы: В дополнение к уплотнителю, можно использовать герметики, которые обеспечат дополнительную защиту от утечек. Для пластиковых и металлических клапанов идеально подойдут силиконовые герметики, которые быстро сохнут и обладают высокой адгезией к материалу. Наносить герметик нужно тонким слоем на поверхность, где будет располагаться уплотнитель.
Рекомендация: Перед сборкой клапана и установкой уплотнителя тщательно очистите все соединяемые поверхности от грязи, масла и ржавчины, чтобы обеспечить максимальное сцепление и герметичность.
Правильно изготовленный уплотнитель существенно увеличивает срок службы клапана, улучшает его эффективность и снижает вероятность утечек воздуха.

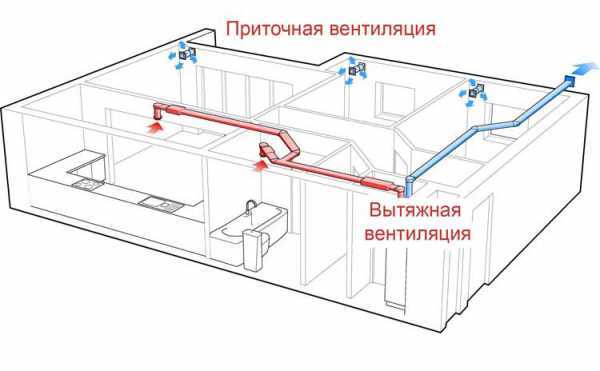

Монтаж клапана на вентиляционную систему своими руками
Для установки клапана на вентиляционную систему необходимы определённые материалы и инструменты. Сначала подготовьте вентильный клапан подходящего размера и конструкции. Он должен соответствовать диаметру вентиляционного канала. Чтобы клапан работал эффективно, выберите модель с регулировкой потока воздуха.
1. Определите место для установки. Выберите участок трубы, где клапан будет наиболее удобен для установки и эксплуатации. Это может быть вблизи выхода из помещения или в центральной части вентиляционного канала. Убедитесь, что вокруг есть достаточный доступ для обслуживания клапана.
2. Подготовьте отверстие. Для установки клапана нужно вырезать отверстие в вентиляционной трубе. Используйте болгарку или пилу, чтобы аккуратно вырезать отверстие нужного диаметра, соответствующее размеру клапана. Для точности можно использовать шаблон, заранее сделанный из картона или пластика.
3. Установка клапана. Подготовьте монтажный комплект клапана, который обычно включает в себя монтажные кольца и винты для закрепления. Вставьте клапан в вырезанное отверстие и закрепите его с помощью винтов или болтов, обеспечив герметичность соединения. Проверьте, чтобы клапан не был наклонен и двигался свободно.
4. Проверка работы. После установки клапана подключите систему вентиляции и проверьте его работу. Клапан должен открываться и закрываться при изменении давления или потока воздуха. Убедитесь, что нет утечек воздуха по краям соединения, и клапан работает плавно.
5. Дополнительные рекомендации. Для увеличения эффективности работы системы вентиляции рекомендуется периодически проверять и чистить клапан от накопившейся пыли и грязи. Это поможет избежать блокировки и снизить нагрузку на вентилятор.
Проверка работоспособности и настройка клапана после сборки
После завершения сборки клапана важно тщательно проверить его работоспособность и произвести необходимые настройки для оптимальной работы. Следуйте этим шагам:
- Проверка герметичности: Закройте все отверстия, кроме одного, через которое будет происходить воздуховыпуск. Подключите клапан к источнику давления (например, к баллону с воздухом или компрессору) и проверьте, нет ли утечек воздуха. Для этого можно использовать мыльный раствор. Местами, где появляются пузырьки, требуется дополнительная герметизация.
- Настройка давления срабатывания: Для клапанов с регулируемым давлением настройте его в соответствии с нужными параметрами. Для этого используйте винты или регулировочные элементы на корпусе клапана. Медленно увеличивайте давление, пока клапан не начнёт открываться. Обратите внимание на стабильность срабатывания.
- Проверка реакции на изменения давления: Плавно увеличивайте и уменьшайте давление. Клапан должен точно реагировать на изменения давления, открываясь при превышении установленного порога и закрываясь при снижении.
- Проверка работы клапана в реальных условиях: Подключите клапан в систему, для которой он был предназначен, и проверьте его работу в условиях эксплуатации. Обратите внимание на отсутствие посторонних звуков, утечек и колебаний давления, что может свидетельствовать о неполадках.
Если клапан не работает должным образом, проверьте:
- Правильность сборки всех компонентов, отсутствие повреждений или деформаций.
- Наличие загрязнений в механизме, которые могут блокировать его работу.
- Состояние уплотнительных элементов (прокладок, колец). Износ может привести к утечкам.
После каждой проверки и настройки проведите повторную проверку, чтобы убедиться в стабильной и надежной работе клапана.
Советы по обслуживанию и ремонту самодельного клапана
Для долговечности и эффективной работы самодельного клапана необходимо регулярно его проверять и обслуживать. Важно помнить, что клапан может изнашиваться, особенно если использовались материалы с низкими эксплуатационными характеристиками или конструкция не была идеально выполнена.
1. Регулярная проверка герметичности – наиболее критичный аспект в обслуживании клапана. Чтобы избежать утечек воздуха, проверяйте уплотнительные элементы (резинки, прокладки). При обнаружении повреждений или износа замените их сразу. Используйте силиконовую смазку для повышения герметичности.
2. Очистка и устранение засоров – клапан может забиться пылью, грязью или другими посторонними частицами. Периодически разбирать конструкцию и очищать от загрязнений. Это позволит избежать блокировки механизма и потери эффективности. Используйте мягкие щетки или сжатый воздух для чистки.
3. Проверка подвижных частей – если клапан имеет подвижные элементы (например, пружины или рычаги), проверяйте их на износ. В случае люфта или трудности в движении, смазывайте механизмы и убедитесь в отсутствии повреждений. Замена старых пружин или уплотнителей улучшит работу клапана.
4. Регулировка давления – если клапан регулирует давление, важно периодически проверять точность работы этого механизма. Для регулировки используйте манометр, чтобы убедиться, что давление не превышает норму. Если клапан не закрывается полностью при низком давлении, отрегулируйте механизм или замените поврежденные элементы.
5. Использование качественных материалов – для ремонта или улучшения клапана выбирайте только те материалы, которые могут выдерживать предполагаемые нагрузки. Это продлит срок службы устройства. Например, для уплотнений используйте резину или силикон, которые не теряют своих свойств со временем.
6. Замена поврежденных частей – если после диагностики обнаружены трещины или другие дефекты в корпусе, клапан может стать небезопасным. В этом случае желательно заменить поврежденные части на новые, либо изготовить новые элементы самостоятельно, используя качественные материалы, например, пластик высокой прочности.
7. Профилактическая смазка – периодическая смазка движущихся частей предотвращает коррозию и снижает износ. Используйте смазочные материалы, соответствующие условиям работы клапана. Для наружных элементов подходит графитная или силиконовая смазка, а для внутренних – специальные жидкие смазки.
Вопрос-ответ:
Как выбрать материалы для изготовления клапана для выхода воздуха?
Для создания клапана необходимо выбрать материалы, которые будут прочными и устойчивыми к воздействию воздуха. Хорошо подойдут пластик, металл или резина. Пластик легок в обработке и подходит для большинства домашних условий. Металл более долговечен и устойчив к механическим повреждениям. Резина применяется для создания уплотнителей, которые обеспечивают герметичность.
Как можно сделать клапан для выхода воздуха без специальных инструментов?
Если у вас нет сложных инструментов, можно обойтись подручными средствами. Для этого нужно вырезать подходящие детали из пластика или металла, используя ножницы по металлу или обычный нож. После того как основная конструкция будет готова, можно собрать клапан, применив клеевые составы или резьбовые соединения, если это требуется для герметичности.
Как проверить, работает ли клапан для выхода воздуха правильно?
Для проверки работы клапана можно просто создать небольшой перепад давления. Например, подключите его к системе, где будет циркулировать воздух. После этого создайте небольшое сопротивление и посмотрите, открывается ли клапан при повышении давления. Также можно использовать специальные устройства для измерения давления, чтобы точно убедиться в правильности работы клапана.
Какие ошибки чаще всего делают при изготовлении клапана для выхода воздуха?
Одной из главных ошибок является неправильно подобранный материал для уплотнителей, что приводит к утечкам воздуха. Также важно правильно рассчитать размеры клапана. Если клапан слишком мал, он не сможет справиться с необходимым объемом воздуха. Если он слишком велик, это может вызвать излишнюю нагрузку на систему. Еще одна ошибка — это неправильная установка клапана, которая может привести к его заклиниванию или повреждению механизмов.
Какой принцип работы клапана для выхода воздуха?
Клапан для выхода воздуха работает на основе разницы давления. Когда давление в системе становится выше, чем в окружающей среде, клапан открывается, позволяя воздуху выйти. Когда давление нормализуется, клапан закрывается. Это позволяет поддерживать оптимальный уровень давления внутри системы и предотвращать ее повреждения.
