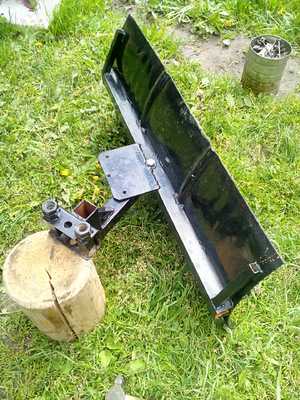

Работа с мотоблоком на тяжелых почвах требует эффективного навесного оборудования. Самодельная отвал-лопата позволяет расширить функциональность техники без значительных затрат. Конструкция может использоваться для уборки снега, выравнивания грунта, перемещения сыпучих материалов. При правильном подходе она ничем не уступает заводским аналогам по прочности и удобству.
Для изготовления необходим металлический лист толщиной от 3 до 5 мм. Оптимальная ширина отвала – 80–100 см, высота – 35–45 см. Эти параметры обеспечивают достаточную площадь захвата и не перегружают мотоблок. Для придания формы используется трубогиб или сварка из трех секций с углом наклона боковых частей 20–30 градусов.
Крепление к мотоблоку выполняется через сварную рамку с поворотным механизмом. Это позволяет регулировать угол атаки и направление отброса снега или земли. В нижней части отвала крепится износостойкая кромка – чаще всего используется листовой рессорный металл или старый нож от бульдозера. Для предотвращения повреждений покрытия переднего края, кромку можно обрезинить или оснастить резиновой накладкой.
Использование самодельной лопаты требует точной подгонки узлов крепления под конкретную модель мотоблока. Особое внимание стоит уделить центровке и устойчивости конструкции – неправильное распределение нагрузки может привести к поломке рамы или сниженному ресурсу трансмиссии.

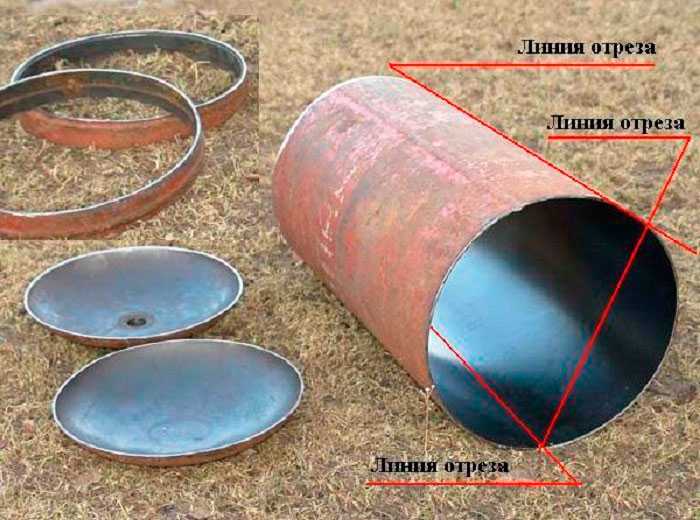

Выбор металла и толщина листа для рабочей части лопаты
Рекомендуется использовать высокопрочный стальной лист марки 10Г2С или аналогичные марки с высоким содержанием углерода, обеспечивающие достаточную прочность и износостойкость при интенсивных нагрузках. Такие стали обладают оптимальным соотношением цены и эксплуатационных характеристик для сельскохозяйственной техники.
Оптимальная толщина листа для рабочей части лопаты составляет 4–5 мм, что позволяет избежать деформаций под динамическими нагрузками и одновременно снизить вес конструкции. Толщина ниже 4 мм может привести к быстрому износу и деформациям, тогда как свыше 5 мм увеличивает вес и затрудняет маневренность.
При выборе металла следует обращать внимание на однородность структуры и отсутствие дефектов, а также применять термическую обработку для повышения прочностных характеристик. Рекомендуется проводить контроль качества путем механических испытаний и визуального осмотра перед началом сборки.

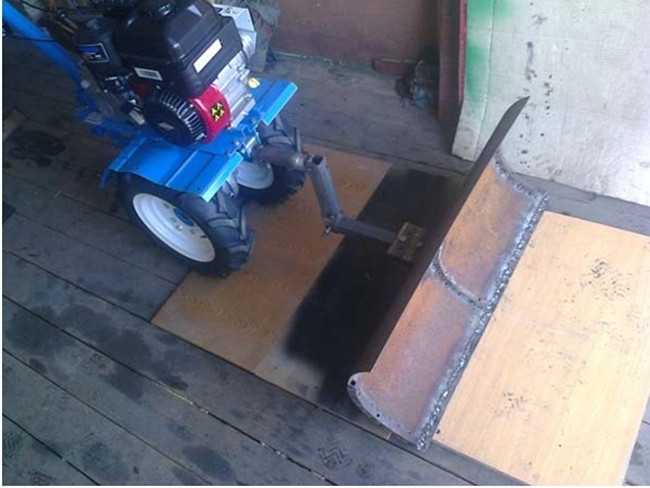

Определение угла наклона и формы загиба лопаты
Эффективность самодельной лопаты для мотоблока напрямую зависит от правильно заданного угла наклона рабочей поверхности. Оптимальный угол между плоскостью лопаты и горизонталью – 25–30 градусов. При меньшем значении грунт будет скапливаться перед лопатой, затрудняя движение. При большем – увеличивается сопротивление и нагрузка на двигатель.
Форма загиба определяется типом почвы и задачей. Для суглинков рекомендуется радиус загиба 400–500 мм, обеспечивающий плавный сброс земли без залипания. При работе на песчаных почвах радиус можно уменьшить до 300 мм, так как материал легче сбрасывается. Загиб выполняется по дуге окружности, начиная от нижней кромки и заканчивая верхней третью высоты лопаты.
Нижняя кромка лопаты должна быть слегка заострена и расположена параллельно поверхности земли при рабочем положении мотоблока. Это позволяет обеспечить равномерное врезание в почву и избежать рывков. В местах перехода от плоскости к загибу необходимо исключить резкие изломы – переход должен быть плавным, чтобы минимизировать сопротивление.
При изготовлении загиба рекомендуется использовать листогиб или гнуть заготовку по шаблону, предварительно размеченному с учетом заданного радиуса. В случае отсутствия профессионального оборудования можно использовать стальной цилиндр нужного диаметра, по которому формируется изгиб методом постепенного проката.
Конструкция и сварка крепёжной рамы к мотоблоку
Крепёжная рама выполняет функцию связующего элемента между лопатой и мотоблоком, обеспечивая устойчивость и передачу усилия при работе. Основой конструкции служит профильная труба 40×40 мм с толщиной стенки не менее 3 мм. Длина основной балки – 600 мм, к которой перпендикулярно привариваются два кронштейна по 250 мм для крепления к раме мотоблока.
Отверстия под болты в кронштейнах сверлятся на расстоянии, соответствующем штатным крепёжным точкам конкретной модели мотоблока. Для повышения прочности в местах сверления рекомендуется приварить усиливающие пластины толщиной 5 мм.
К раме приваривается вертикальный опорный элемент (труба 40×20 мм), соединённый с основной балкой диагональными косынками из стали толщиной 4 мм. Это предотвращает деформацию под нагрузкой. Угол между вертикальной трубой и балкой – 90°, сварной шов прокладывается с двух сторон для максимальной жёсткости.
Перед сваркой все элементы необходимо зачистить от окалины и обезжирить. Сварка выполняется полуавтоматом в режиме 120–140 А. После сборки рама проверяется на перекос, провариваются все соединения непрерывным швом. Завершающий этап – зачистка швов и грунтовка для предотвращения коррозии.

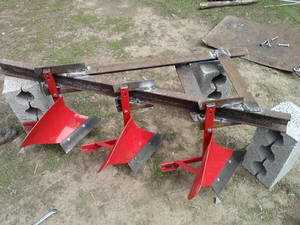

Изготовление и установка ребер жёсткости
Для повышения прочности лопаты необходимо добавить ребра жёсткости. Оптимальный материал – стальной уголок 25×25 мм или полоса толщиной не менее 4 мм и шириной 30–40 мм. Длина каждого ребра подбирается по высоте рабочей части лопаты, обычно 250–300 мм.
Разметку выполняют с учётом центральной оси лопаты и равномерного распределения нагрузки. Обычно устанавливают три ребра: одно по центру и два на расстоянии 80–100 мм от краёв. Если рабочая ширина лопаты превышает 500 мм, целесообразно добавить четвёртое ребро для компенсации изгиба.
Каждое ребро необходимо загнуть по радиусу изгиба ковша, предварительно разогрев заготовку до 800–900°C при помощи газовой горелки. Загиб выполняется молотком на шаблоне или стальной трубе соответствующего диаметра. После остывания проверяется плотность прилегания к поверхности ковша.
Крепление производится дуговой сваркой. Сначала делаются точечные прихваты по краям и в центре, затем выполняется сплошной шов длиной не более 30 мм с интервалами в 20–30 мм для предотвращения коробления металла. После сварки швы зачищаются лепестковым кругом, особое внимание уделяется отсутствию раковин и наплывов.
Готовые ребра дополнительно обрабатываются антикоррозийным составом, после чего лопата грунтуется и окрашивается. Такая конструкция значительно увеличивает устойчивость к деформации при работе с плотным грунтом и мерзлой почвой.

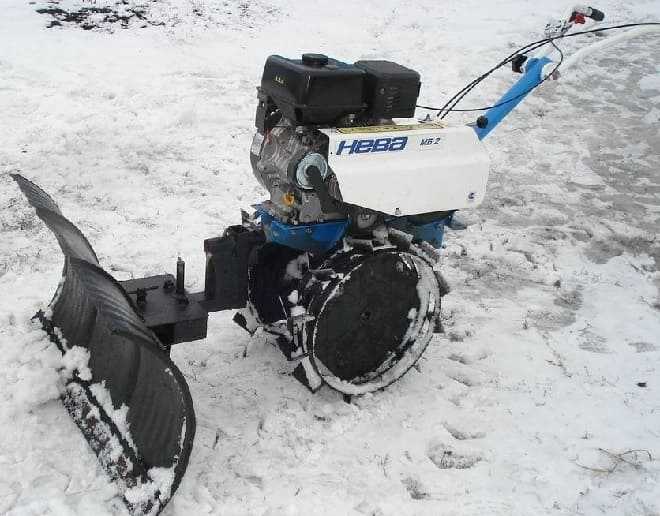

Подбор и монтаж механизмов регулировки угла атаки
Винтовой механизм удобен для точной пошаговой настройки. Используется резьбовая шпилька М16–М20 с шагом резьбы не менее 2 мм. В качестве корпуса применяют отрезок трубы Ø30–40 мм, приваренный к стойке крепления. Гайка с ручкой фиксируется сваркой или штифтом для предотвращения проворачивания. Механизм монтируется между рамой мотоблока и поворотной скобой лопаты.
Рычажно-эксцентриковая система позволяет быстро изменять угол без инструментов. Основу составляет ось Ø20 мм с закреплённым на ней кулачком. При повороте рычага эксцентрик меняет положение крепёжной пластины. При выборе этого варианта необходимо обеспечить надёжную фиксацию в рабочем положении. Люфт более 1 мм недопустим, иначе возрастёт износ узлов и ухудшится точность регулировки.
Для установки механизма следует строго выдерживать ось регулировки параллельно плоскости лопаты. Все сварные швы выполняются с проваром не менее 4 мм, особенно в местах передачи нагрузки. Перед окончательной сборкой рекомендуется провести пробную регулировку с разной глубиной заглубления и скоростью хода мотоблока, чтобы убедиться в достаточном диапазоне регулировки.
На практике наиболее эффективным оказывается комбинированный подход: винтовой узел для точной настройки и ограничительный фиксатор для быстрого переключения между двумя рабочими положениями – «рыхление» и «вспашка».
Покраска и защита металлических элементов от коррозии
Металлические части самодельной лопаты для мотоблока требуют надежной защиты от влаги, особенно при эксплуатации в условиях повышенной влажности и агрессивной почвы. Эффективная антикоррозийная защита начинается с правильной подготовки поверхности.
- Очистить металл от окалины, ржавчины и масляных загрязнений с помощью металлической щетки или лепесткового круга на болгарке.
- Обезжирить поверхность уайт-спиритом или ацетоном.
- Нанести грунтовку с цинковым наполнителем (например, цинк-наполненная эпоксидная или алкидная грунтовка). Она обеспечивает катодную защиту и повышает адгезию краски.
- После высыхания грунтовки (указано на упаковке, обычно 6–12 часов) нанести два слоя антикоррозийной эмали. Используются составы типа «Грунт-эмаль по ржавчине 3 в 1», например, на основе алкидно-уретановых смол.
- Между слоями выдерживать интервал в 2–4 часа. Второй слой наносить только после полного высыхания первого, чтобы избежать пузырей и отслаивания.
Для мест, подверженных постоянному механическому истиранию (нижняя кромка, крепёж), рекомендуется использовать:
- Резиново-битумную мастику – она образует эластичную влагостойкую пленку;
- Порошковую покраску, если есть доступ к соответствующему оборудованию – наиболее стойкий вариант;
- Дополнительную защиту в виде пластиковых или резиновых накладок.
Все окрашенные детали должны сушиться в проветриваемом помещении без воздействия прямых солнечных лучей и пыли. После полной полимеризации покрытия рекомендуется хранить лопату в сухом месте или накрывать водоотталкивающим материалом.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления самодельной лопаты для мотоблока?
Наиболее часто используется листовая сталь толщиной от 3 до 5 мм. Такой металл обладает достаточной прочностью, чтобы выдерживать нагрузки при работе с землёй. Также можно использовать детали от старой сельхозтехники или автозапчастей — например, рессоры или ножи от отвалов. Главное — материал должен быть устойчивым к износу и не слишком хрупким.
Можно ли изготовить лопату без сварочного аппарата?
Теоретически возможно, но это сильно усложняет процесс. Без сварки придётся использовать болтовые соединения, которые менее надёжны и требуют точной подгонки деталей. К тому же, жёсткость конструкции будет ниже. Сварка позволяет прочно соединить элементы и упростить сборку, поэтому её наличие желательно.
Как правильно рассчитать угол наклона рабочей поверхности лопаты?
Угол наклона подбирается исходя из целей использования. Обычно он составляет от 25 до 45 градусов. Меньший угол подойдёт для рыхлой почвы и снега, а больший — для твёрдой земли или корки льда. При сборке лучше предусмотреть возможность регулировки, чтобы лопата была универсальной. Это можно реализовать с помощью шарниров или сменных отверстий для фиксации.
Сколько времени уходит на изготовление самодельной лопаты при наличии всех инструментов?
Если есть чертёж, подходящие материалы и навыки работы с металлом, то сборка займёт от 5 до 10 часов. Это включает в себя резку, сварку, подгонку деталей и установку креплений. Дополнительное время может потребоваться на покраску и проверку в работе.
Как закрепить самодельную лопату на мотоблоке, чтобы она не расшатывалась во время работы?
Для прочного крепления стоит использовать металлический кронштейн с отверстиями под болты, который соединяется с рамой мотоблока. Лучше всего — через штатные точки крепления или усиливающие пластины. Также желательно предусмотреть распорки, чтобы уменьшить нагрузку на одну точку крепления. После установки нужно обязательно проверить, нет ли люфта при движении вперёд и назад.
