Как собрать подзорную трубу своими руками: пошаговая инструкция
-
Подготовьте материалы и инструменты:
- тубус из плотного картона или пластика длиной 50-70 см;
- линза окуляра диаметром 25-30 мм с фокусным расстоянием 30-50 мм;
- линза объектива диаметром 50-70 мм с фокусным расстоянием 300-500 мм;
- трубка меньшего диаметра для установки окуляра (примерно 3-4 см длиной);
- клей ПВА или термоклей;
- мелкозернистая наждачная бумага;
- нож, карандаш, линейка, рулетка.
-
Обработка линз и труб:
- Осмотрите линзы, удалите пыль и загрязнения с помощью мягкой ткани.
- Зашкурьте края тубуса, чтобы избежать зазоров при соединении деталей.
-
Монтаж объектива:
- В одном конце тубуса сделайте отверстие по диаметру объектива с запасом в 1-2 мм.
- Вставьте объектив внутрь и зафиксируйте клеем, следите, чтобы линза была ровной и перпендикулярной оси тубуса.
-
Установка окуляра:
- Вставьте меньшую трубку с окулярной линзой в противоположный конец тубуса.
- Обеспечьте возможность выдвижения или вращения трубки для точной фокусировки.
- Закрепите трубку так, чтобы она легко перемещалась, но не выпадала.
-
Фокусировка и проверка:
- Направьте трубу на удалённый объект (например, здание или дерево не ближе 100 м).
- Плавно двигайте окулярную трубку, добиваясь чёткой картинки.
- При необходимости подкорректируйте положение объектива или внутренние крепления.
-
Дополнительные советы:
- Если картинка слишком темная, используйте объектив с большим диаметром.
- Для устойчивости прикрепите к тубусу простую подставку или держатель.
- Для защиты линз можно сделать крышки из плотного картона или резины.
Выбор и подготовка оптических линз для подзорной трубы
Для подзорной трубы необходимы две основные линзы: объектив и окуляр. Объектив должен иметь диаметр не менее 40 мм, чтобы обеспечить достаточный световой поток, а фокусное расстояние объектива – от 200 мм и выше для увеличения и четкости изображения. Окуляр подбирается с фокусным расстоянием в пределах 20–40 мм, что позволяет добиться желаемого увеличения, рассчитываемого как отношение фокусного расстояния объектива к фокусному расстоянию окуляра.
Оптимально использовать двояковыпуклые линзы из оптического стекла или качественного пластика с минимальными искажениями. Для повышения резкости следует выбирать линзы с антибликовым покрытием или тщательно полированные. Линзы с царапинами или трещинами исключаются, так как снижают контраст и могут создавать бликовые эффекты.
Перед установкой линзы необходимо очистить от пыли и загрязнений с помощью салфетки из микрофибры и спиртового раствора. Обязательно проверить оптическую ось линз на наличие перекосов, чтобы избежать деформации изображения. При закреплении линз стоит использовать крепления, позволяющие точно фиксировать положение по оси и обеспечивающие возможность регулировки фокусировки.
При подборе линз учитывайте коэффициент преломления материала – стекло с коэффициентом около 1,5–1,6 предпочтительнее, чем пластик с большим коэффициентом, поскольку это снижает хроматические аберрации. Если планируется увеличить дальность обзора, целесообразно применять линзы с большим диаметром и увеличить фокусное расстояние объектива, сохраняя пропорции с окуляром для комфортного увеличения и светосилы.

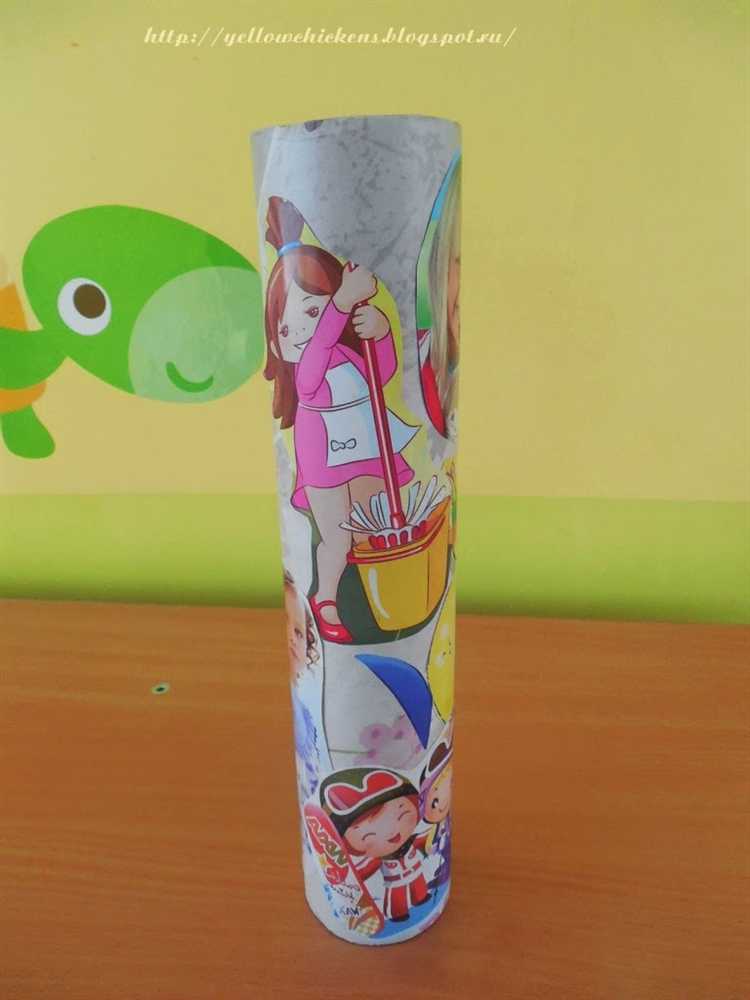

Изготовление корпуса из подручных материалов
Если используется картон, укрепите корпус несколькими слоями малярного скотча или клея ПВА для жесткости. При ПВХ-трубе заусенцы срезаются ножом, а края тщательно шлифуются мелкой наждачкой.
Для установки линз и окуляра нарежьте или вырежьте из плотного картона или оргстекла две заглушки с отверстиями под диаметр линз. Заглушки должны плотно входить в трубу, чтобы избежать люфта. При необходимости используйте тонкие кольца из изоленты или резины для плотной посадки.
Корпус разбирается на три части: основная труба, заглушка с объективом и заглушка с окуляром. Для регулировки фокусировки один из сегментов можно сделать выдвижным – оберните трубу тонкой бумагой или пленкой, чтобы создать скользящую поверхность, и вставьте внутреннюю трубку меньшего диаметра. Длина выдвижного сегмента должна быть не менее 8–10 см.
После сборки корпуса рекомендуется покрасить внутреннюю часть матовой черной краской или обклеить черной бархатистой бумагой для уменьшения паразитного света. Внешнюю часть можно покрыть прозрачным лаком для защиты от влаги и повреждений.
Правильное расстояние между линзами и его расчет
Расстояние между линзами рассчитывается как сумма их фокусных расстояний: D = F_объектива + F_окуляра. Здесь F – фокусное расстояние каждой линзы, выраженное в миллиметрах. Например, если объектив имеет фокус 300 мм, а окуляр – 50 мм, оптимальное расстояние между ними будет 350 мм.
Для измерения фокусного расстояния линзы можно использовать следующий способ: направить линзу на удаленный объект и отрегулировать расстояние до экрана до получения четкого изображения. Расстояние от линзы до экрана – это её фокусное расстояние.
Расстояние между линзами влияет на увеличение подзорной трубы, которое вычисляется по формуле: Увеличение = F_объектива / F_окуляра. При слишком большом или малом расстоянии изображение станет размытым или двоится.
Практически рекомендуется начинать сборку с расстояния, равного сумме фокусных расстояний, и затем подгонять положение окуляра для четкой фокусировки на объекте. При этом корпус трубы должен предусматривать подвижный механизм для регулировки расстояния между линзами в пределах ±10 мм.
Для повышения резкости и снижения хроматических аберраций расстояние можно уточнить опытным путем, перемещая окуляр с шагом 1–2 мм, фиксируя оптимальное положение для каждого объекта наблюдения.
Сборка оптической системы и крепление линз
Для сборки оптической системы подзорной трубы понадобятся две линзы: объектив с фокусным расстоянием 200–300 мм и окуляр с фокусным расстоянием 25–40 мм. Оптимальное расстояние между линзами – сумма их фокусных расстояний.
Начните с крепления объектива. Установите его в переднюю часть корпуса с помощью резинового уплотнителя или мягкой подкладки для фиксации и предотвращения вибраций. Убедитесь, что линза расположена перпендикулярно оптической оси.
Для окуляра используйте трубку меньшего диаметра, которая будет вставляться в основную трубу с возможностью регулировки длины. Крепление окуляра осуществляется с помощью винтовой или пружинной фиксации, позволяющей плавно менять расстояние для настройки резкости.
При монтаже линз важно контролировать отсутствие перекосов и смещений. Для проверки соберите систему, направив подзорную трубу на источник с четкими линиями, например, на оконную раму или текст. Регулируйте положение окуляра до достижения максимально четкого изображения.
Чтобы минимизировать отражения и повысить контраст, внутренние поверхности корпуса, особенно около линз, можно покрыть матовым черным покрытием или бархатной тканью.
Фиксируйте линзы с помощью специальных держателей или самодельных колец из пластика или металла, точно подогнанных по диаметру линз. Избегайте чрезмерного давления на стекло, чтобы не повредить оптику.
Настройка фокуса и проверка качества изображения
Для точной настройки фокуса необходимо направить трубу на удалённый объект с чёткими деталями – например, на окно здания или ветку дерева на расстоянии от 50 метров и более. Медленно вращайте фокусировочное кольцо до появления максимально чёткой картинки.
Оптимальная фокусировка достигается, когда контуры объектов выглядят резкими, без размытостей и цветовых аберраций. При наличии искажений следует проверить правильность установки линз и плотность прилегания окуляра.
Проверка качества изображения включает оценку контраста, цветопередачи и степени искажения. Используйте белый фон или текст с мелкими буквами для выявления хроматических аберраций и размытия.
Если изображение темновато, убедитесь в отсутствии пыли и пятен на линзах, а также в правильном выборе диаметра объектива – слишком маленький диаметр ограничит светопропускание.
Для окончательной проверки сфокусируйтесь на удалённом источнике света, например уличном фонаре – свет должен оставаться чётким и не расплываться.
Финишная обработка корпуса и защита оптики
После сборки корпуса необходимо устранить все неровности и заусенцы. Используйте наждачную бумагу зернистостью P220–P320 для шлифовки поверхности. Особое внимание уделите местам стыков деталей – там не должно быть выступов или зазоров, способных нарушить герметичность или эстетику конструкции.
Для защиты корпуса от влаги и механических повреждений нанесите два слоя акрилового лака или морилки на водной основе. Первый слой тщательно просушите (не менее 6 часов при температуре 20–22 °C), затем слегка обработайте поверхность мелкой шкуркой (P400) и нанесите второй слой. Внутреннюю поверхность корпуса окрашивать не следует, чтобы избежать бликов.
Для защиты оптических элементов используйте резьбовые крышки или самодельные защитные кольца из плотного EVA-материала. Кольца должны плотно прилегать к объективу и окуляру, исключая попадание пыли и влаги. Храните оптику в мягком футляре с осушителем (силикагель), особенно при колебаниях температуры и повышенной влажности.
Если труба используется на открытом воздухе, дополнительно обработайте все внешние винтовые соединения силиконовой смазкой для защиты от коррозии. Герметизируйте торцы корпуса тонким слоем прозрачного герметика, избегая попадания на линзы.
Вопрос-ответ:
Можно ли использовать пластиковые линзы вместо стеклянных?
Да, пластиковые линзы подойдут, особенно если вы собираете трубу для учебных или экспериментальных целей. Они легче, дешевле и безопаснее при случайном падении. Однако качество изображения может немного уступать стеклянным аналогам — могут появляться искажения или слабая чёткость на краях. Если вы хотите добиться более точного изображения, всё же лучше использовать оптическое стекло. Для простого наблюдения за дальними объектами пластиковых линз обычно достаточно.
Какие материалы можно использовать для корпуса подзорной трубы?
Корпус можно изготовить из картона, пластиковой трубы (например, сантехнической), тонкой жести или дерева. Картон удобен в обработке и подходит для начинающих. Пластик даёт более жёсткую и долговечную конструкцию, а металл и дерево подойдут тем, кто хочет сделать не только рабочий, но и надёжный или эстетичный прибор. Главное — корпус должен быть прямолинейным, чтобы избежать искажения света внутри трубы.
Как правильно расположить линзы внутри трубы?
В подзорной трубе обычно используются две линзы: объектив и окуляр. Объектив устанавливается с переднего края трубы и направлен на наблюдаемый объект. Он собирает свет и формирует изображение. Окуляр находится ближе к глазу наблюдателя и увеличивает уже сформированное изображение. Расстояние между ними зависит от фокусных расстояний обеих линз. Правильное размещение достигается опытным путём — нужно сдвигать линзы до тех пор, пока не получится чёткое изображение. Полезно сначала зафиксировать линзы временно (например, скотчем), чтобы найти оптимальное расстояние, и только потом закрепить окончательно.
Можно ли сделать подзорную трубу, используя старые очки?
Теоретически — да. Линзы от старых очков можно использовать как заготовки, особенно если у вас есть линзы с разными диоптриями. Однако очковые линзы не рассчитаны на фокусировку удалённых объектов, и результат может быть не очень качественным. Но если подходить к делу с интересом и терпением, можно собрать простую трубу и попробовать подобрать рабочее сочетание линз. Это хороший способ поэкспериментировать, особенно если нет доступа к оптическим элементам.
Какая кратность увеличения получится в самодельной подзорной трубе?
Увеличение зависит от фокусного расстояния объектива и окуляра. Чтобы рассчитать кратность, нужно разделить фокусное расстояние объектива на фокусное расстояние окуляра. Например, если объектив имеет фокусное расстояние 200 мм, а окуляр — 25 мм, то увеличение составит 8 раз. При этом важно помнить, что чрезмерное увеличение может ухудшить качество изображения, если линзы не очень точные или корпус трубы собран с погрешностями. Оптимальным считается увеличение от 5 до 10 крат для самодельных устройств.
Можно ли собрать подзорную трубу в домашних условиях, если раньше ничем подобным не занимался?
Да, это возможно. Главное — тщательно следовать инструкции и не торопиться. Подзорная труба состоит из корпуса, линз и, при необходимости, фокусировочного механизма. Все необходимые материалы можно найти в магазинах оптики или заказать онлайн. Понадобятся две линзы: собирающая и рассеивающая. Корпус можно изготовить из пластиковой трубы, картона или плотной бумаги. Даже если раньше вы не работали с оптическими приборами, аккуратная сборка по шагам и проверка каждого этапа помогут добиться хорошего результата. Многие начинающие сталкиваются с проблемой неправильной установки линз — чтобы избежать этого, рекомендуется закреплять их временно на скотч или пластилин, проверять изображение, а потом фиксировать окончательно. В целом, это увлекательный процесс, требующий немного терпения и внимательности.
