Как сделать водяное охлаждение для компьютера

Водяное охлаждение обеспечивает более эффективное рассеивание тепла по сравнению с воздушными кулерами, что критично для современных мощных систем и разгонных конфигураций. Для самостоятельной сборки потребуется подобрать комплектующие с учетом пропускной способности помпы и радиатора, а также обеспечить герметичность и правильный монтаж.

Главные элементы системы – насос, радиатор, резервуар и блок водоблока на процессор. Важно выбирать помпу с производительностью не менее 200 литров в час, а радиатор исходя из площади поверхности и толщины, оптимально – от 240 мм и толщина от 30 мм. Трубки следует использовать гибкие, из стойкого к нагреву и ультрафиолету материала, например, силиконовые или ПВХ.

При сборке необходимо обеспечить надежное крепление водоблока и тщательно проверить соединения на утечки. Заполнение системы следует проводить дистиллированной водой с добавлением антикоррозионных и биоцидных присадок, чтобы предотвратить образование осадков и рост микроорганизмов. Своими руками водяное охлаждение позволяет не только улучшить температурный режим, но и значительно снизить уровень шума при высокой нагрузке.

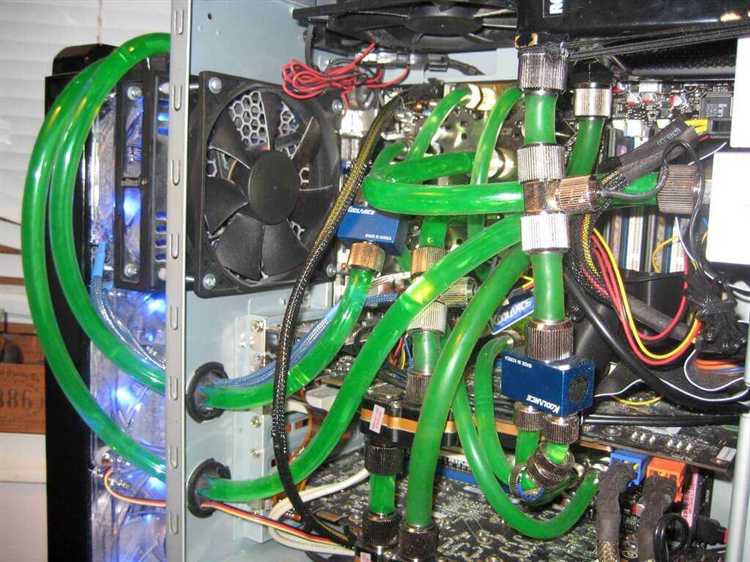

Выбор и подготовка компонентов для системы водяного охлаждения

Для самостоятельного создания эффективной системы водяного охлаждения необходимо тщательно подобрать ключевые компоненты и правильно подготовить их к сборке.

• Водоблок: выбирайте медные или никелированные модели с высокой плотностью микроканалов для максимальной теплоотдачи. Обратите внимание на совместимость с процессором или видеокартой.
• Насос: предпочтительны центробежные насосы с производительностью не менее 500 л/ч, чтобы обеспечить стабильный поток жидкости. Избегайте насосов с высоким уровнем шума и низкой надежностью.
• Радиатор: оптимально использовать радиаторы толщиной от 30 мм с количеством трубок не менее 7-9, обеспечивающих достаточную площадь охлаждения. Для процессорных систем 240 мм и более, для видеокарт – от 120 мм.
• Трубки и фитинги: выбирайте трубки с внутренним диаметром 10-12 мм из ПВХ или силикона, устойчивые к высоким температурам и химическим воздействиям. Фитинги должны быть с надежным уплотнением (например, G1/4) и исключать протечки.
• Жидкость: используйте специализированные охлаждающие жидкости с антикоррозионными и биоцидными добавками. Если заливаете дистиллированную воду, обязательно добавьте противогрибковые и противокоррозионные присадки.

Перед монтажом:

1. Промойте все компоненты теплой дистиллированной водой для удаления заводских загрязнений и масла.
2. Проверьте герметичность соединений в тестовом контуре без подключения к электронике не менее 12 часов.
3. Обезжирьте контактные поверхности водоблока и процессора спиртом перед установкой термопасты.
4. Проверьте работу насоса отдельно, чтобы убедиться в отсутствии вибраций и шума.

Правильный выбор и тщательная подготовка компонентов исключают основные проблемы в работе системы и обеспечивают долговечность водяного охлаждения.

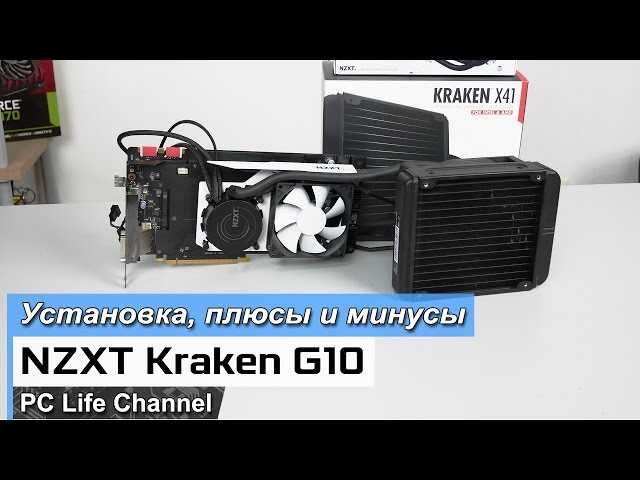

Сборка и установка водоблока на процессор

Перед началом установки водоблока необходимо тщательно очистить поверхность процессора и основание водоблока от старой термопасты и загрязнений, используя изопропиловый спирт с безворсовой салфеткой.

1. Подготовка термопасты:
   • Нанесите термопасту тонким слоем размером с горошину в центре крышки процессора.
   • Избегайте излишков, чтобы не ухудшить теплопередачу и не залить контакты.
2. Монтаж водоблока:
   • Установите крепежные элементы водоблока согласно инструкции производителя, учитывая модель материнской платы и процессора.
   • Расположите водоблок ровно по центру процессора, избегая перекосов.
   • Аккуратно затяните крепежные винты крест-накрест, контролируя равномерное давление.
3. Проверка контакта:
   • Убедитесь, что водоблок плотно прилегает к процессору без люфта и перекосов.
   • При необходимости ослабьте и заново затяните крепеж, контролируя распределение давления.
4. Подключение к системе охлаждения:
   • Подсоедините трубки подачи и обратки, соблюдая герметичность соединений с помощью уплотнителей или хомутов.
   • Проверьте отсутствие перекрутов и перегибов в шлангах для свободного тока жидкости.

После монтажа запустите систему, проверьте герметичность и уровень жидкости, исключите попадание воздуха в контур для максимальной эффективности охлаждения.

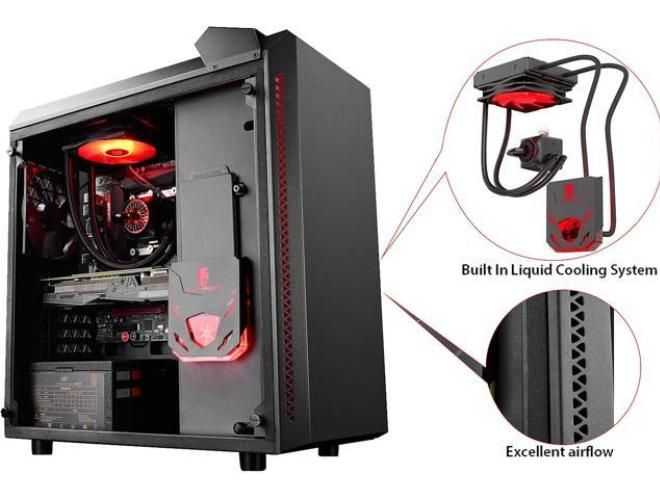

Монтаж радиатора и выбор оптимального места в корпусе

Радиатор водяного охлаждения устанавливается в месте с максимальным доступом свежего воздуха и достаточным пространством для свободного прохождения потока. Оптимальным считается верхний или передний отсек корпуса, где можно закрепить радиатор с размерами 120, 240 или 360 мм, в зависимости от количества вентиляторов и мощности системы.

Перед монтажом убедитесь, что корпус поддерживает установку радиатора выбранного размера. Для радиаторов до 240 мм лучше всего подходит передняя панель, так как вентиляторы будут забирать холодный воздух снаружи и направлять его внутрь. Верхняя часть корпуса служит альтернативой, обеспечивая выход горячего воздуха, но важно учитывать расположение других компонентов, чтобы избежать нагрева элементов VRM или памяти.

Закрепите радиатор с помощью комплектных винтов, избегая перекоса, который снизит эффективность теплоотвода. Вентиляторы рекомендуется располагать так, чтобы они выдували воздух через радиатор наружу корпуса (push-pull конфигурация повышает эффективность охлаждения). Использование шумопоглощающих прокладок между радиатором и корпусом снизит вибрации.

Проверьте зазоры между радиатором и видеокартой или оперативной памятью – минимальное расстояние должно быть не менее 10 мм, чтобы не нарушать циркуляцию воздуха. Важно обеспечить свободный доступ к фитингам и трубкам для удобства обслуживания и предотвращения перегибов.

Подключение и прокладка трубок системы охлаждения

Для эффективной работы водяного охлаждения необходимо обеспечить минимальное сопротивление потоку жидкости и надежное соединение элементов контура. Трубки выбирают из гибкого полиуретана или силикона с внутренним диаметром 10–12 мм и толщиной стенки не менее 2 мм для прочности и устойчивости к температурным нагрузкам.

Перед монтажом трубки необходимо промыть, чтобы удалить пыль и загрязнения. Соединения выполняют с помощью компрессионных фитингов или быстросъемных разъемов, способных выдерживать давление до 2 бар. Все стыки прокладывают с запасом длины минимум 5 см на изгиб для предотвращения заломов и деформаций.

Оптимальный маршрут трубок – кратчайший, исключающий резкие повороты более 90°, что снижает гидравлические потери и риск разгерметизации. При прокладке важно избегать пересечения с движущимися частями и горячими компонентами корпуса, например, блоком питания или видеокартой.

Фиксация трубок осуществляется пластиковыми клипсами или стяжками с интервалом 15–20 см, что предотвращает вибрации и механические повреждения. В местах прохождения через отверстия корпуса используют резиновые втулки для защиты от перетирания.

Подключение к радиатору и водоблоку проводят с учетом направления потока: вход жидкости к водоблоку должен обеспечивать равномерное охлаждение, выход – минимизировать застой. Для заливки и обслуживания системы предусматривают байпас с краном или быстросъемным соединением для слива и промывки без демонтажа всего контура.

При первой заливке жидкости система тщательно проверяется на герметичность под давлением 1,5 бар в течение 24 часов. При выявлении подтеканий фитинги подтягивают, трубки заменяют при видимых повреждениях.

Установка и подключение насоса для циркуляции жидкости

Выбор места установки насоса определяется расположением резервуара и радиатора. Насос должен располагаться ниже уровня жидкости в баке, чтобы обеспечить самозаполнение и исключить попадание воздуха. Оптимально монтировать насос на жесткой платформе с виброизоляцией для снижения шума.

Подключение входного и выходного шлангов требует использования армированных трубок с внутренним диаметром, соответствующим выходам насоса (обычно 10–13 мм). Все соединения выполняются с помощью хомутов с равномерным затягиванием, чтобы избежать протечек и обеспечить герметичность.

Обратите внимание, что направление потока жидкости указывается стрелками на корпусе насоса. Ошибочный монтаж приведет к снижению эффективности охлаждения и возможной поломке оборудования.

Подключение питания насоса следует осуществлять от блока питания компьютера через разъем Molex или 3/4-pin, в зависимости от модели насоса. Для предотвращения повреждений важно соблюдать полярность и использовать предохранитель на линии питания.

Тестирование системы выполняется перед закрытием корпуса: заполните контур охлаждающей жидкостью, запустите насос отдельно от основных компонентов и проверьте отсутствие протечек в течение 30 минут. Воздушные пробки удаляются путем встряхивания или кратковременного наклона корпуса с насосом.

Правильная установка и надежное подключение насоса гарантируют стабильную циркуляцию жидкости и эффективное охлаждение компонентов ПК.

Заполнение и проверка герметичности контура

Перед заполнением системы убедитесь, что все соединения затянуты с рекомендованным усилием. Используйте дистиллированную воду или специализированную охлаждающую жидкость с антикоррозийными добавками.

Для заполнения снимите резервуар и медленно залейте жидкость, избегая попадания воздуха в трубки. Запустите помпу без включения компьютера, чтобы прокачать систему и удалить воздушные пробки. Для ускорения удаления воздуха слегка покачайте трубки и наклоните корпус в разные стороны.

Проверка герметичности проводится визуально и с помощью бумажных полотенец вокруг всех фитингов и радиатора. После 30 минут работы системы без питания компьютера, осмотрите места соединений на предмет появления влаги или подтеков.

Если подтеков не обнаружено, включайте компьютер и контролируйте температуру компонентов первые несколько часов работы. При появлении признаков протечек – немедленно выключите систему, слейте жидкость и повторно проверьте крепления и состояние уплотнителей.

Обслуживание и замена охлаждающей жидкости

Для поддержания эффективности водяного охлаждения важно менять жидкость не реже одного раза в год. Используйте дистиллированную воду с добавлением антифриза или специализированных присадок, предотвращающих коррозию и рост микроорганизмов.

При замене системы слейте старую жидкость через сливной кран или аккуратно отсоедините нижний шланг, собирая жидкость в ёмкость. Промойте контур дистиллированной водой, прокачивая её насосом не менее 5 минут, чтобы удалить осадки и загрязнения.

Осматривайте все соединения и шланги на предмет износа и подтеканий. При обнаружении мутной или окрашенной жидкости, характерной для биологического загрязнения, промывку следует провести чаще, с применением специальных очистителей.

Для пополнения системы используйте ту же марку охлаждающей жидкости, чтобы избежать химической несовместимости. После заправки прокачайте контур, удаляя воздушные пробки, контролируя уровень жидкости в резервуаре.

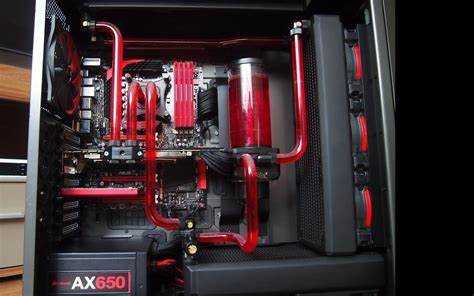

Тестирование работы системы и устранение возможных неполадок

После сборки водяного охлаждения необходимо проверить герметичность контура. Заполните систему дистиллированной водой и запустите насос без подключения к питанию компьютера. В течение 1–2 часов внимательно осмотрите все соединения на предмет протечек, используя сухую бумажную салфетку для выявления влаги.

Запустите компьютер и следите за температурой процессора и видеокарты с помощью специализированных программ (HWMonitor, AIDA64). Нормальная рабочая температура под нагрузкой не должна превышать 60 °C для процессора и 70 °C для видеокарты. Если температура выше, проверьте правильность установки водоблока и качество теплопроводящей пасты.

Шумы в системе часто указывают на наличие воздушных пробок. Для их удаления при включённом насосе аккуратно наклоняйте корпус в разные стороны, чтобы воздух вышел в расширительный бак. Используйте прозрачный резервуар, чтобы визуально контролировать наличие пузырьков.

Если насос не прокачивает жидкость или работает нестабильно, проверьте напряжение питания и правильность подключения. Для измерения расхода жидкости применяйте встроенный или внешний датчик расхода, оптимальный поток – 1–2 литра в минуту. Слишком низкий или высокий расход снижает эффективность охлаждения и увеличивает риск повреждений.

Периодически очищайте радиатор и помпу от загрязнений, используя мягкие щетки и дистиллированную воду. Для профилактики раз в 6 месяцев меняйте охлаждающую жидкость, чтобы предотвратить образование отложений и коррозию.

Вопрос-ответ:

Какие компоненты нужны для сборки водяного охлаждения своими руками?

Для создания системы водяного охлаждения понадобятся следующие основные элементы: водоблок для процессора (и других компонентов, если планируется), помпа для циркуляции жидкости, радиатор для отвода тепла, резервуар для охлаждающей жидкости, трубки для соединения всех деталей и охлаждающая жидкость (обычно специальный антифриз или дистиллированная вода с присадками). Также понадобится набор крепежей и, возможно, фитинги для соединения трубок с водоблоками и радиатором.

Как выбрать подходящий радиатор для домашнего водяного охлаждения?

Радиатор следует подбирать с учётом тепловой мощности системы и доступного пространства в корпусе компьютера. Чем больше площадь поверхности радиатора и количество его вентиляторов, тем лучше он справляется с охлаждением. Обычно для одной системы хватает радиатора длиной 240-360 мм, но для более мощных сборок рекомендуется использовать более крупные или несколько радиаторов. Важно обратить внимание на толщину радиатора и тип вентиляторов — тихие и мощные модели улучшают обдув и снижают шум.

Как правильно собрать контур охлаждения, чтобы избежать протечек и завоздушивания?

Сначала необходимо тщательно соединить все компоненты, убедившись, что трубки надежно закреплены и не имеют зазоров. Используйте качественные фитинги, которые плотно фиксируют трубки на водоблоках, помпе и радиаторе. После сборки систему заливают охлаждающей жидкостью и проводят процедуру прокачки: включают помпу без питания других компонентов ПК, чтобы удалить воздух из контура. Можно слегка наклонять корпус, чтобы воздух выходил к верхним точкам системы. Проверяйте герметичность в течение нескольких часов перед полноценным запуском компьютера.

Какие ошибки чаще всего допускают при самостоятельной сборке водяного охлаждения и как их избежать?

Часто встречаются такие ошибки, как неправильный подбор компонентов по размерам, использование неподходящих трубок или фитингов, недостаточная герметизация соединений, а также плохая прокачка системы, что приводит к завоздушиванию и перегреву. Чтобы избежать проблем, тщательно проверяйте совместимость деталей, используйте рекомендованные материалы и не спешите при сборке. Важно уделить время тестированию системы на герметичность и качество циркуляции жидкости перед установкой в корпус.

Как ухаживать за самодельной системой водяного охлаждения, чтобы она служила долго?

Регулярно проверяйте уровень и состояние охлаждающей жидкости — со временем она может испаряться или загрязняться. Рекомендуется менять жидкость примерно раз в год и очищать радиатор от пыли. Также следите за работой помпы и состоянием трубок: если они начинают трескаться или терять эластичность, их лучше заменить. Контролируйте температуру компонентов и при первых признаках ухудшения охлаждения проверяйте систему на наличие воздуха или загрязнений.
