Контроль уровня воды в скважине необходим для оценки водоносности, своевременного обслуживания и предотвращения засорения насосного оборудования. Методы измерения различаются по точности, стоимости и применимости в зависимости от глубины и конструкции скважины.
Один из самых простых и доступных способов – использование мерной ленты с водонепроницаемым датчиком на конце. При погружении в скважину датчик подает сигнал в момент касания поверхности воды. Такой метод позволяет получить точность до 1 см, но требует ручного вмешательства и не подходит для частого мониторинга.
Ультразвуковые и гидростатические датчики обеспечивают автоматическое измерение и передачу данных. Ультразвук не требует контакта с водой, но теряет точность при появлении конденсата или пены. Гидростатические датчики устанавливаются в воду и работают по принципу изменения давления – подходят для глубин до 100 м, но требуют регулярной калибровки.
Оптоволоконные датчики используются при необходимости высокой точности в условиях агрессивной среды или глубокой скважины. Они устойчивы к коррозии и механическим повреждениям, но значительно дороже других решений.
При выборе метода необходимо учитывать тип скважины, требуемую частоту измерений, доступ к электропитанию и климатические условия. Ошибки в измерении могут привести к неправильной оценке запаса воды и преждевременному износу оборудования.

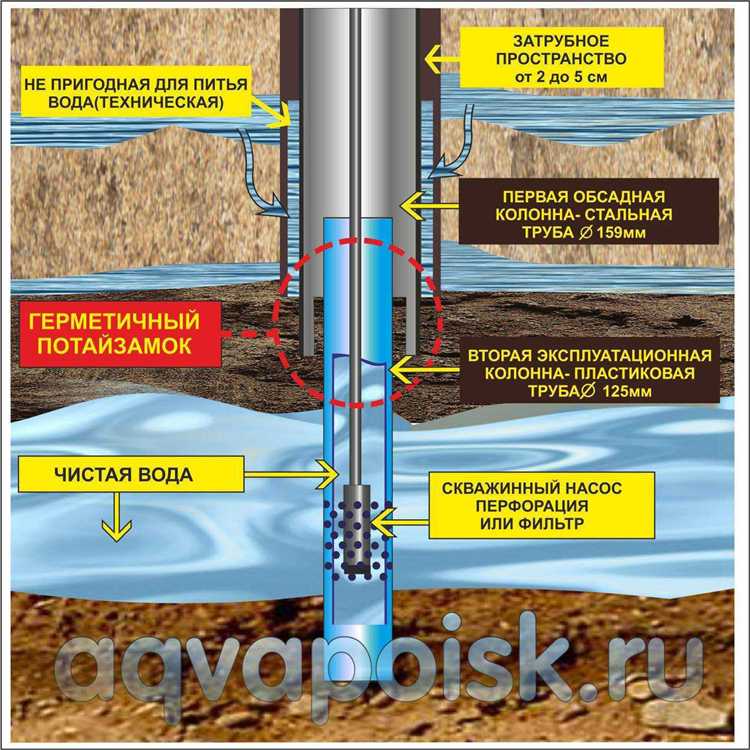

Как использовать погружной зонд для замера уровня воды
Перед началом измерений убедитесь, что зонд исправен: проверьте целостность кабеля, отсутствие повреждений корпуса и работоспособность сигнального устройства. Используйте только зонд, рассчитанный на глубину вашей скважины.
Опустите зонд в обсадную трубу медленно, без рывков, удерживая кабель строго вертикально. Двигайтесь до момента срабатывания сигнального индикатора – он сработает при контакте с водной поверхностью. Зафиксируйте точку соприкосновения кабеля с устьем скважины.
Измерьте длину от точки касания до зонда рулеткой или отметками на кабеле. Это и будет фактический уровень воды от устья. Для повышения точности используйте зонд с миллиметровой градацией и цифровым дисплеем.
Во избежание искажений повторите замер через 5–10 минут. При наличии нескольких измерений в разное время суток можно отследить суточную динамику уровня воды. Храните зонд в сухом месте, регулярно очищайте контакты от налёта для сохранения чувствительности.
Применение шнура с грузом: точность и ограничения метода
Шнур с грузом используется для измерения статического уровня воды в скважине за счёт опускания утяжелённого конца до момента касания водной поверхности. При правильном выполнении допускается погрешность до ±1 см, что приемлемо для большинства бытовых и хозяйственных задач.
Для повышения точности необходимо использовать шнур с минимальной растяжимостью, например, капроновый диаметром не более 4 мм. Груз должен иметь узкую форму и массу не менее 200 г, чтобы избежать смещения в бок при касании воды. Рекомендуется наносить метки через каждые 10 см для быстрой фиксации глубины, а также использовать белую водостойкую краску для контрастности в условиях слабой освещённости.
Метод эффективен только при отсутствии динамики в уровне воды. Он неприменим для глубин более 30 м из-за увеличенной инерции и колебаний шнура, а также в скважинах с малым диаметром обсадной трубы (менее 100 мм), где возрастает вероятность касания стенок. Также недопустимо использование в скважинах с высоким уровнем газа или загрязнений – груз может не дать корректного сигнала касания.
Измерения следует проводить утром или в период наименьшей водоразборной нагрузки, чтобы исключить влияние пульсаций. После каждого погружения необходимо осматривать шнур на наличие загрязнений и деформаций, способных исказить результаты.

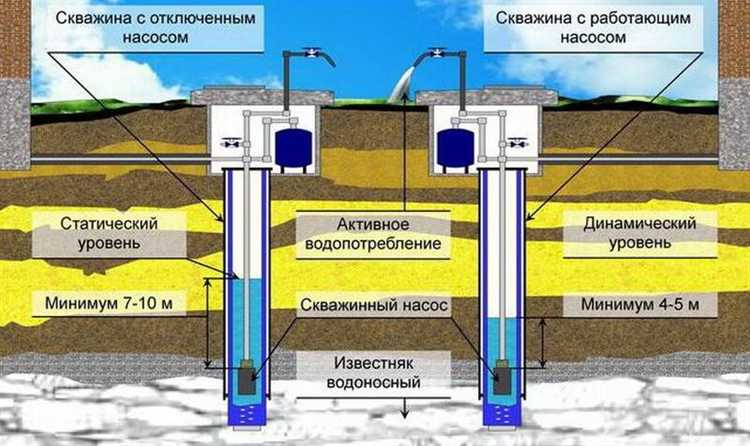

Измерение уровня воды с помощью гидростатического датчика давления
Гидростатический датчик давления измеряет уровень воды, фиксируя давление столба жидкости над чувствительным элементом. Основой расчёта служит формула: h = P / (ρ × g), где h – высота водяного столба, P – измеренное давление, ρ – плотность воды (обычно 1000 кг/м³), g – ускорение свободного падения (9.81 м/с²).
- Датчик устанавливается на дно скважины, при этом кабель должен быть герметичным и устойчивым к воздействию воды и давления.
- Для исключения ошибок необходимо учитывать температуру воды, так как она влияет на плотность и, соответственно, на точность измерений.
- Рекомендуется использовать датчики с температурной компенсацией и высоким классом защиты – не ниже IP68.
- При глубине скважины свыше 50 метров желательно выбирать модели с диапазоном измерений не менее 0–10 бар.
- Калибровку следует проводить не реже одного раза в год, особенно при интенсивной эксплуатации.
Выходной сигнал большинства моделей – 4–20 мА, что позволяет интегрировать их в системы телеметрии или автоматического управления. Важно использовать экранированные кабели и предусмотреть защиту от перенапряжений, особенно при установке в районах с высокой грозовой активностью.
- Определите рабочую глубину и условия скважины (температура, агрессивность среды).
- Выберите датчик с соответствующим диапазоном и материалом корпуса (нержавеющая сталь, титан для агрессивной среды).
- Обеспечьте вертикальное погружение и отсутствие пузырей воздуха в точке измерения.
- Подключите датчик к контроллеру или логгеру, настроив масштабирование по формуле пересчёта давления в уровень.
Гидростатический метод обеспечивает высокую точность (до ±0.1% от диапазона) и подходит для долгосрочного непрерывного мониторинга, включая автоматизированные системы учёта воды.

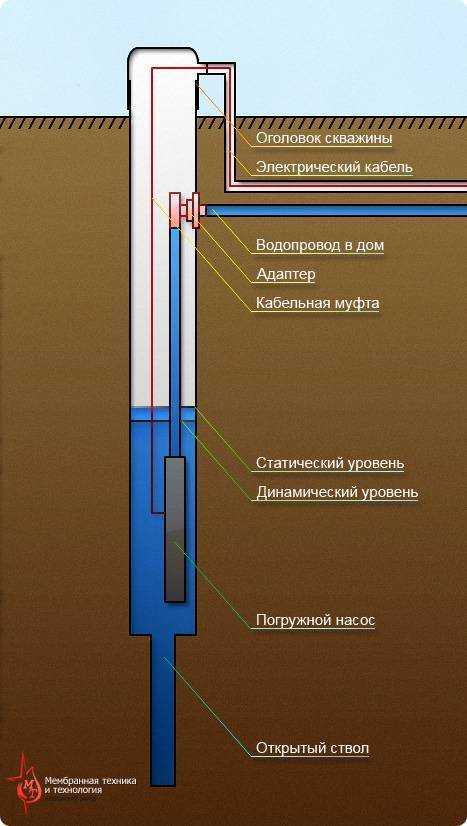

Использование ультразвукового датчика над устьем скважины
Ультразвуковой датчик устанавливается строго вертикально над устьем скважины на жёстком основании. Принцип работы основан на измерении времени прохождения акустического импульса до зеркала воды и обратно. Это позволяет вычислить расстояние с точностью до нескольких миллиметров.
- Рекомендуемая высота установки – не менее 0,5 м от устья, чтобы исключить влияние брызг и пены.
- Частота зондирования – не реже одного раза в минуту при мониторинге уровня в динамике.
- Диапазон рабочих температур датчика должен соответствовать условиям эксплуатации, особенно в неотапливаемых скважинных оголовках (оптимально от -20°C до +60°C).
- Корректировка на температуру воздуха обязательна: скорость звука изменяется с температурой, и это влияет на точность. Используйте датчики с встроенным термодатчиком или подключайте внешний.
- Калибровка проводится один раз при установке: необходимо точно измерить расстояние от датчика до абсолютного дна скважины и внести его как постоянную в систему расчёта.
- В условиях конденсации или высокой влажности применяются датчики с тефлоновым покрытием и защитой IP67 или выше.
Для интеграции в систему мониторинга уровня воды применяются модели с интерфейсами RS-485 (Modbus), 4–20 мА или цифровыми выходами. Подключение осуществляется через контроллер или напрямую к регистратору данных.
Ультразвуковой метод не требует контакта с водой и обеспечивает быстрый отклик, что делает его эффективным для автоматизированного контроля в реальном времени.
Как снять показания уровня воды при помощи видеоскопа
Для измерения уровня воды видеоскопом потребуется прибор с длиной гибкого зонда не менее глубины скважины. Диаметр камеры должен быть меньше внутреннего диаметра обсадной трубы, чтобы исключить застревание.
Перед началом работы необходимо отключить насос и подождать не менее 30 минут, чтобы вода стабилизировалась. Опустите видеозонд вертикально, контролируя изображение в реальном времени. При приближении к водной поверхности появится четкий визуальный переход: отражение света, изменение цветовой температуры, характерный блеск. Это и есть фактический уровень воды.
Запишите глубину по шкале зонда или счетчику, встроенному в кабель. При отсутствии встроенной индикации используйте маркировку на кабеле через каждый метр. Зафиксируйте точку погружения камеры до уровня воды с точностью до 5 см.
После извлечения зонда проверьте камеру на наличие загрязнений. Очистка обязательна для предотвращения искажений при последующих измерениях. Используйте видеоскоп только при температуре окружающей среды, допустимой для модели прибора, чтобы избежать запотевания объектива и ошибок в определении уровня.
Способы автоматического мониторинга уровня воды в режиме реального времени
Для автоматического мониторинга уровня воды в скважинах применяют датчики, обеспечивающие непрерывный сбор данных и их передачу на удалённые серверы или локальные контроллеры. Наиболее распространены следующие технологии:
Ультразвуковые датчики измеряют время прохождения звукового сигнала от поверхности до уровня воды. Они не контактируют с жидкостью, что исключает коррозию и загрязнение сенсоров. Важно выбирать устройства с точностью не менее ±1 см и рабочим диапазоном до глубины скважины. Для повышения надёжности рекомендуется интегрировать датчик с погодозащитным кожухом.
Датчики давления (пьезометрические) измеряют гидростатическое давление воды на определённой глубине. Они устанавливаются в скважину на фиксированном уровне и требуют калибровки с учётом плотности и температуры жидкости. Точность современных датчиков достигает ±0,5%. Использование герметичных корпусов предотвращает проникновение грязи и газов.
Емкостные датчики фиксируют изменения электрической ёмкости между электродами в зависимости от уровня воды. Такие датчики компактны и устойчивы к загрязнениям. Их устанавливают внутри обсадной трубы или на кабеле с защитой от механических повреждений.
Передача данных в реальном времени обеспечивается через радиомодули LoRaWAN, GSM или NB-IoT. LoRaWAN подходит для удалённых объектов с низким энергопотреблением, обеспечивая дальность до 10 км. GSM-модули обеспечивают стабильный сигнал при наличии сотовой сети и подходят для частых обновлений данных. NB-IoT эффективен в городских и пригородных условиях благодаря высокой плотности подключения и низкому энергопотреблению.
Для повышения точности мониторинга рекомендуется использовать комбинированные системы, объединяющие разные типы датчиков. Также необходима автоматизация калибровки и контроль состояния оборудования через встроенные диагностические функции.

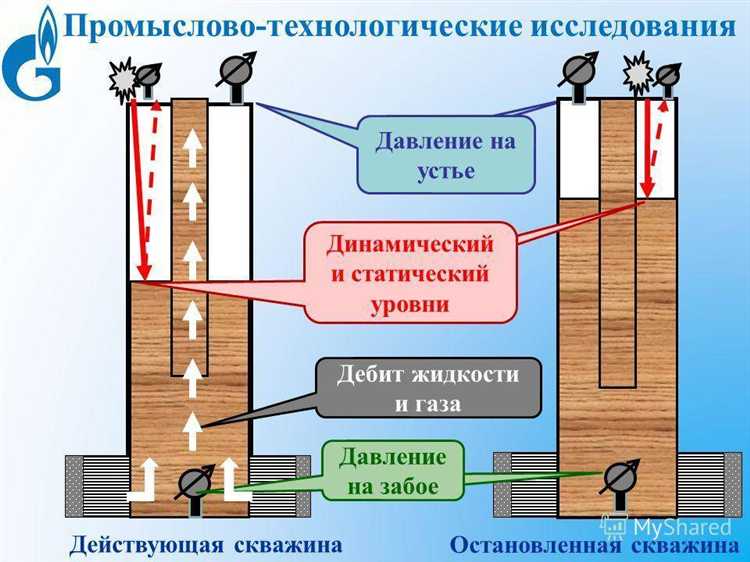

Как учесть влияние сезонных колебаний при регулярных измерениях
Сезонные колебания уровня воды в скважинах связаны с изменениями осадков, температуры и активности водопотребления. Для корректной оценки необходимо проводить измерения с одинаковой периодичностью и в одни и те же временные промежутки года. Например, фиксировать данные ежемесячно в первые пять дней месяца, чтобы исключить влияние краткосрочных аномалий.
Рекомендуется анализировать многолетнюю статистику уровней, выделяя характерные сезонные тренды. Это позволяет выделить базовые значения и корректировать текущие замеры с учётом типичных сезонных изменений. Без такого подхода повышается риск ложного определения снижения или подъёма уровня.
Для более точного контроля стоит применять метод сглаживания данных с использованием скользящего среднего за 3-6 месяцев. Это устраняет резкие колебания, вызванные погодными экстремумами, и выявляет реальную динамику водного уровня.
При наличии гидрометеорологических данных по региону можно интегрировать показатели осадков и температуры в модель оценки, что повышает точность прогнозов изменений. Для автоматизации рекомендуется использовать датчики с возможностью записи и передачи данных, что позволяет своевременно выявлять отклонения от сезонной нормы.
В случае значительных аномалий в уровне воды, которые не соответствуют сезонным трендам, необходима дополнительная проверка технического состояния скважины и внешних факторов, таких как близость строительных или сельскохозяйственных работ.
Вопрос-ответ:
Какие существуют методы измерения уровня воды в скважине и чем они отличаются?
Существует несколько основных способов определения глубины воды в скважине: механические, электрические и акустические методы. Механические включают использование грузика на веревке с отметкой — самый простой и доступный способ. Электрические методы используют специальные датчики, которые фиксируют уровень воды по изменению сопротивления или напряжения. Акустические методы основываются на времени прохождения звукового сигнала до поверхности воды и обратно. Каждый способ имеет свои преимущества и ограничения по точности, стоимости и удобству применения.
Можно ли измерить уровень воды в скважине самостоятельно без специального оборудования?
Да, самый простой способ — измерение при помощи грузика, привязанного к тонкому шнуру или леске с нанесенной шкалой. Грузик опускается до соприкосновения с водой, после чего отмечается длина опущенного шнура. Такой метод подойдет для неглубоких и чистых скважин, но он не даст высокой точности и неудобен при большой глубине или мутной воде.
Как влияет глубина скважины на выбор метода измерения уровня воды?
При большой глубине использование простых механических методов становится затруднительным из-за длины и веса измерительной нити, а также возможности спутывания и повреждения. В таких случаях удобнее применять электрические уровнемеры или акустические приборы, которые позволяют получить более точные данные без физического контакта с водой. Для неглубоких скважин проще и дешевле подойдет классический способ с грузиком.
Какие ошибки могут возникнуть при измерении уровня воды в скважине и как их избежать?
Основные ошибки связаны с неправильной калибровкой измерительного инструмента, нечетким определением точки соприкосновения с водой и влиянием загрязнений или пузырьков воздуха. При использовании механических методов важно, чтобы грузик полностью погрузился в воду и чтобы веревка была натянута ровно. В случае электронных приборов необходимо следить за исправностью датчиков и правильной установкой. Рекомендуется повторять измерения несколько раз для повышения надежности результата.
В чем преимущества и недостатки акустического метода измерения уровня воды в скважине?
Преимущества акустического метода — это бесконтактность и возможность быстро получить результаты без погружения оборудования в воду. Он хорошо подходит для глубоких и труднодоступных скважин. Однако качество измерений может снижаться при наличии шума, отражений от стенок скважины или воздушных пузырьков. Также такие приборы обычно дороже и требуют периодической настройки и обслуживания.
Какими способами можно определить уровень воды в скважине без использования сложного оборудования?
Одним из простых методов измерения уровня воды является применение грузила на верёвке или ленте с метками. Такой способ позволяет определить глубину, на которой находится вода, путём опускания груза в скважину до соприкосновения с поверхностью жидкости. В момент касания меняется звук удара или ощущается снижение натяжения, что сигнализирует о достижении водного зеркала. Этот метод доступен и не требует дорогостоящих приборов, однако его точность зависит от аккуратности измерений и длины используемой ленты.
Каковы преимущества и ограничения использования электронных датчиков для контроля уровня воды в скважине?
Электронные датчики уровня, такие как погружные ультразвуковые или гидростатические приборы, обеспечивают непрерывный и точный мониторинг. Они способны передавать данные в режиме реального времени, что удобно для систем автоматизации и удалённого контроля. Однако их стоимость выше по сравнению с традиционными методами, а установка требует определённых навыков. Кроме того, для корректной работы датчиков необходимо учитывать параметры воды, такие как температура и качество, так как загрязнения могут влиять на показания. Несмотря на это, при регулярном обслуживании такие приборы значительно упрощают процесс измерения и дают более подробную информацию о динамике уровня.
