Как посчитать толщину утеплителя для наружных стен

Точная толщина утеплителя зависит от теплопроводности выбранного материала, климатической зоны и конструктивных особенностей здания. Пренебрежение расчетом приводит к теплопотерям, промерзанию стен, образованию конденсата и росту затрат на отопление.

Для регионов с температурой ниже -20 °C рекомендуется достигать сопротивления теплопередаче наружной стены на уровне не менее 3,0–3,5 м²·°C/Вт. Если стена выполнена из полнотелого кирпича толщиной 380 мм с сопротивлением около 0,76 м²·°C/Вт, то недостающие 2,24 м²·°C/Вт должны компенсироваться утеплителем. Например, минеральная вата с λ = 0,038 Вт/(м·°C) потребует толщины около 90–100 мм.

Для пенополистирола (λ ≈ 0,032 Вт/(м·°C)) аналогичное сопротивление обеспечит слой толщиной 70–80 мм. Однако при выборе материала нужно учитывать не только теплотехнические параметры, но и его паропроницаемость, устойчивость к механическим нагрузкам и пожаробезопасность.

Расчет следует производить с учетом суммарного сопротивления всех слоев ограждающей конструкции. Также необходимо учитывать внутренний и наружный теплообменные коэффициенты (Rsi и Rse), которые составляют соответственно 0,13 и 0,04 м²·°C/Вт при стандартных условиях эксплуатации.

Как определить нормативное значение сопротивления теплопередаче стены

Для жилых зданий используется формула:

R_тр = (Θ_вн — Θ_н) × 24 × z × a × k / (q_гр × η)

Где:

Θ_вн – температура воздуха внутри помещения (обычно +20 °C)
Θ_н – средняя температура самого холодного пятидневного периода (для Москвы: –26 °C)
z – продолжительность отопительного периода в сутках (для Москвы: 214)
a – поправочный коэффициент на солнечное излучение (обычно 1.0)
k – коэффициент тепловой инерции (для наружных стен: 1.0)
q_гр – удельный расход тепла на отопление (Вт·ч/(м²·°С)) – принимается по СНиП
η – коэффициент использования тепловой энергии (обычно 0.9)

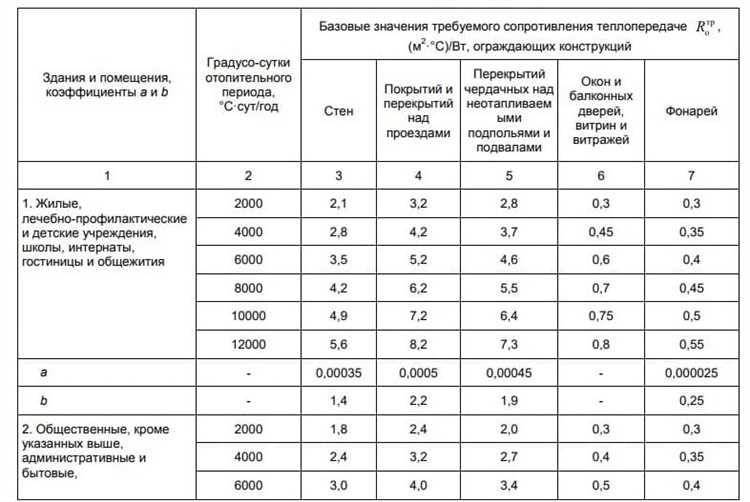

Для упрощённых расчётов можно использовать нормативные значения R_тр, приведённые в СП 50.13330.2012. Например, для Москвы минимальное сопротивление теплопередаче наружной стены – 3.28 м²·°С/Вт.

В других регионах значение R_тр может варьироваться: от 2.5 м²·°С/Вт (южные регионы) до 4.0 и выше (северные регионы). Актуальные климатические данные берутся из СП 131.13330.2020 или региональных приложений к СНиП.

Только после определения R_тр можно приступать к расчёту необходимой толщины утеплителя с учётом материалов стены и их характеристик.

Как учесть климатическую зону при расчете утепления

Для точного расчета толщины утеплителя необходимо определить требуемое сопротивление теплопередаче (R_тр) в зависимости от климатической зоны. В России используется СНиП 23-02-2003, который делит территорию на восемь климатических зон. Например, для Москвы (зона II B) минимальное значение R_тр для наружных стен составляет 3,28 м²·°C/Вт, для Екатеринбурга (зона I D) – 3,49 м²·°C/Вт.

Толщина утеплителя определяется по формуле: d = (R_тр — R_осн) × λ, где R_осн – сопротивление теплопередаче конструкции без утеплителя, λ – коэффициент теплопроводности утеплителя. Например, для минеральной ваты (λ = 0,038 Вт/м·°C) и стены из кирпича (R_осн = 0,56 м²·°C/Вт) в Санкт-Петербурге (зона II B, R_тр = 3,28) потребуется слой утеплителя толщиной ~10,3 см.

При расчете важно использовать актуальные климатические данные: продолжительность отопительного периода, среднюю температуру воздуха, разницу температур между внутренним и наружным воздухом. Эти параметры напрямую влияют на теплопотери, а значит – на необходимую тепловую защиту.

Если здание находится в переходной зоне (например, между зонами III и IV), следует ориентироваться на более строгое значение R_тр. Это обеспечивает запас по теплотехнике и снижает риск недогрева внутренних помещений зимой.

Какие исходные данные требуются для расчета

Климатическая зона строительства – определяется по СНиП 23-01-99. От нее зависит нормативное значение сопротивления теплопередаче стены (R_тр).
Материал наружной стены – его теплопроводность (λ, Вт/м·°С) и фактическая толщина. Например, для керамического кирпича λ ≈ 0.6 Вт/м·°С.
Тип утеплителя – необходимо знать точное значение теплопроводности (λ). Для минеральной ваты – от 0.035 до 0.045 Вт/м·°С, для пенополистирола – около 0.035 Вт/м·°С.
Наличие и толщина внутренних слоев стены – отделка, пароизоляция, воздуховоды. Каждый слой учитывается при расчете суммарного сопротивления теплопередаче.
Влажностный режим помещения – влияет на выбор материала и необходимость пароизоляции. Для ванных комнат и кухонь требуется повышенное сопротивление паропроницанию.
Норматив R_тр для региона – рассчитывается по формуле или берется из СП 50.13330.2012. Например, для Москвы R_тр = 3.28 м²·°С/Вт.

На основе этих данных рассчитывается требуемая толщина утеплителя по формуле:

δ = (R_тр - R_осн) × λ_{утеплителя}

Где R_осн – сопротивление теплопередаче существующей стены, λ_{утеплителя} – теплопроводность выбранного утеплителя, δ – необходимая толщина утеплителя.

Как рассчитать сопротивление теплопередаче существующей стены

Для точного расчета сопротивления теплопередаче стены необходимо знать материалы и толщину каждого слоя. Сопротивление теплопередаче R выражается в м²·°С/Вт и рассчитывается по формуле:

R = d / λ, где:

d – толщина слоя в метрах,

λ – коэффициент теплопроводности материала в Вт/(м·°С).

Если стена многослойная, общее сопротивление складывается:

R_общ = R₁ + R₂ + … + R_n + R_вн + R_нар

R_вн – сопротивление теплообмену с внутренним воздухом (стандартно 0.13 м²·°С/Вт),

R_нар – с наружным воздухом (0.04 м²·°С/Вт).

Пример: кирпичная стена (0.38 м, λ = 0.81 Вт/м·°С) с штукатуркой (0.02 м, λ = 0.7 Вт/м·°С).

Расчет:

R_{штукатурка} = 0.02 / 0.7 = 0.029

R_кирпич = 0.38 / 0.81 = 0.469

R_общ = 0.13 + 0.029 + 0.469 + 0.04 = 0.668 м²·°С/Вт

Полученное значение сравнивается с нормативом по СП 50.13330.2012. Для Москвы минимальное сопротивление составляет 3.28 м²·°С/Вт. В данном случае стена не соответствует нормативу и требует утепления.

Как выбрать материал утеплителя с учетом теплопроводности

Коэффициент теплопроводности – ключевой параметр при выборе утеплителя. Чем он ниже, тем меньше теплопотери и тоньше может быть слой утепления.

Минеральная вата (λ = 0.035–0.045 Вт/м·К) – оптимальна для каменных и бетонных стен. Хорошо удерживает тепло, но требует обязательной защиты от влаги и проветривания.
Экструдированный пенополистирол (XPS) (λ = 0.028–0.034 Вт/м·К) – подходит для цоколей и фасадов с высокой влажностью. Низкая теплопроводность позволяет уменьшить толщину слоя.
Пенопласт (ПСБ) (λ = 0.034–0.040 Вт/м·К) – бюджетный вариант для фасадов. Чувствителен к УФ-излучению и открытому огню.
Пенополиуретан (ППУ) (λ = 0.022–0.028 Вт/м·К) – один из самых эффективных теплоизоляторов. Наносится напылением, исключает мостики холода. Подходит для сложной геометрии стен.
Эковата (λ = 0.036–0.041 Вт/м·К) – целлюлозный утеплитель, применяемый в каркасных системах. Требует профессиональной укладки с контролем плотности.

Для регионов с температурой −30 °C и ниже рекомендовано выбирать материалы с коэффициентом λ не выше 0.035 Вт/м·К. При этом расчет толщины утеплителя должен учитывать сопротивление теплопередаче согласно СП 50.13330.2012. Например, для Москвы требуемое сопротивление составляет 3.28 м²·°С/Вт, а для Новосибирска – 4.27 м²·°С/Вт.

Чем ниже теплопроводность выбранного материала, тем тоньше слой необходим для достижения нормативного сопротивления. Однако при выборе учитывайте также паропроницаемость и совместимость с конструкцией стены.

Формула для расчета необходимой толщины утеплителя

Толщина утеплителя определяется исходя из требуемого сопротивления теплопередаче (R) наружной стены. Формула расчета:

d = R × λ,

где d – толщина утеплителя в метрах, R – нормативное сопротивление теплопередаче стены, м²·°С/Вт, λ – теплопроводность утеплителя, Вт/(м·°С).

Значение R зависит от климатической зоны и типа здания, обычно указывается в строительных нормах (например, СНиП или СП). Для умеренного климата R варьируется от 3,5 до 5 м²·°С/Вт.

Теплопроводность утеплителя берется из паспортных данных. Для минеральной ваты λ ≈ 0,04 Вт/(м·°С), для пенополистирола – около 0,035 Вт/(м·°С).

Пример: при нормативе R = 4,0 м²·°С/Вт и утеплителе с λ = 0,04 Вт/(м·°С) необходимая толщина будет d = 4,0 × 0,04 = 0,16 м или 160 мм.

В расчет рекомендуется включать поправки на существующую конструкцию стены и дополнительные теплопотери, чтобы избежать недостаточной изоляции.

Примеры расчета толщины утеплителя для разных типов стен

Кирпичная стена толщиной 510 мм с теплопроводностью кирпича около 0,6 Вт/м·К требует утеплителя для достижения нормативного сопротивления теплопередаче R≥3,0 м²·К/Вт. Сопротивление стены без утеплителя составляет примерно 0,85 м²·К/Вт. Для утеплителя с теплопроводностью 0,04 Вт/м·К необходимо добавить не менее 54 мм слоя. На практике рекомендуется увеличить толщину до 60 мм для учета тепловых мостов и монтажа.

Бетонная монолитная стена толщиной 200 мм с λ ≈ 1,7 Вт/м·К имеет низкое сопротивление теплопередаче – около 0,12 м²·К/Вт. Для достижения нормативного значения R=3,0 м²·К/Вт потребуется утеплитель толщиной не менее 70 мм при λ=0,04 Вт/м·К. Учитывая сезонные колебания температуры и влажность, слой утеплителя лучше увеличить до 80 мм.

Газобетонная стена толщиной 300 мм с теплопроводностью около 0,12 Вт/м·К уже обеспечивает сопротивление теплопередаче около 2,5 м²·К/Вт. Для нормативных требований R≥3,0 м²·К/Вт понадобится утеплитель толщиной порядка 12-15 мм. Практически минимальный слой утеплителя составляет 20 мм, чтобы компенсировать возможные дефекты и обеспечить долговечность конструкции.

Деревянная каркасная стена с заполнением утеплителем из минеральной ваты (λ=0,04 Вт/м·К) толщиной 150 мм имеет сопротивление теплопередаче около 3,75 м²·К/Вт. В этом случае дополнительный утеплитель требуется только при более жестких энергетическим нормам или в холодных климатических зонах, тогда добавляют 20-40 мм экструдированного пенополистирола для защиты от промерзания.

Рекомендуется проводить расчет с учетом климатического региона, назначения здания и типа утеплителя. Перегрузка утеплителем нецелесообразна из-за затрат и возможных проблем с паро- и водоизоляцией.

Ошибки при расчете и как их избежать

Частая ошибка – пренебрежение точными теплотехническими расчетами и ориентир на стандартные значения без учета климатических условий региона. Важно использовать фактические данные о средней температуре холодного периода и ветровой нагрузке. Недооценка коэффициента теплопередачи стен приводит к недостаточной толщине утеплителя и появлению конденсата.

Неправильный выбор теплопроводности материала утеплителя и его фактических характеристик снижает эффективность теплоизоляции. Рекомендуется использовать актуальные лабораторные данные, а не паспортные значения, которые часто завышены.

Игнорирование влияния пароизоляции и вентиляционного зазора приводит к накоплению влаги внутри конструкции. Расчеты должны включать параметры сопротивления паропроницанию слоев и учитывать возможность испарения влаги.

Отсутствие учета тепловых мостов – мест с повышенной теплопроводностью, таких как крепежи и углы здания, приводит к локальным переохлаждениям. В расчетах следует применять поправочные коэффициенты или локально увеличивать толщину утеплителя.

Ошибка в определении требуемой теплоустойчивости наружных стен: часто расчет ведут на минимально допустимые значения по нормам, без запаса на экстремальные погодные условия. Оптимально увеличить расчетное сопротивление теплопередаче на 10-15% для надежности.

Применение универсальных формул без проверки соответствия конкретной конструкции и материалов снижает точность. Следует использовать специализированные программные комплексы и нормативные методики с учетом конкретного типа стены.

Вопрос-ответ:

Какие параметры влияют на выбор толщины утеплителя для наружных стен?

Толщина утеплителя зависит от нескольких факторов: климатической зоны, теплоизоляционных свойств материала, типа стены и её конструкции, а также требований по энергосбережению и нормативных стандартов. В холодных регионах обычно используют более толстый слой для снижения теплопотерь, а в теплых – достаточно меньшего. Также важно учитывать влажность и паропроницаемость стен.

Как рассчитать необходимую толщину утеплителя самостоятельно?

Для расчёта можно использовать формулу теплового сопротивления: нужно знать нормативное значение сопротивления теплопередаче для вашей климатической зоны и разделить его на теплопроводность выбранного утеплителя. Полученный результат и будет рекомендуемой толщиной слоя. Однако точные параметры лучше уточнять в строительных нормах или с помощью специалистов.

Можно ли использовать один и тот же утеплитель для разных типов стен?

Выбор утеплителя зависит от конструкции стены и её материала. Например, для кирпичных стен подходят одни виды утеплителей, а для деревянных – другие, с учётом паропроницаемости и прочих характеристик. Один и тот же материал может работать неэффективно или даже привести к проблемам с конденсатом, если применён неправильно.

Какие ошибки чаще всего допускают при определении толщины утеплителя?

Распространенные ошибки — это выбор слишком тонкого слоя, что не обеспечивает должного тепла, или наоборот, чрезмерно толстого, что ведет к лишним расходам и ухудшению вентиляции стен. Также часто забывают о влиянии влажности и неправильно рассчитывают теплопроводность материалов. Все эти моменты могут снижать срок службы утепления и комфорт внутри помещения.

Влияет ли толщина утеплителя на внешний вид здания?

Толщина слоя утеплителя влияет на общие габариты стены, что может изменить внешний вид фасада. При толстом утеплении часто меняется глубина оконных и дверных проёмов, а также профиль архитектурных элементов. Поэтому при проектировании нужно учитывать эти изменения и предусматривать декоративные решения для сохранения эстетики здания.

Какие факторы влияют на выбор толщины утеплителя для наружных стен?

Толщина утеплителя зависит от нескольких ключевых параметров: климатических условий региона, материала стены, типа утеплителя и требований к теплопроводности конструкции. В холодных регионах утеплитель должен быть толще, чтобы снизить теплопотери. Если стена выполнена из материалов с низкой теплоизоляцией, например, из кирпича, то потребуется более плотный или толстый слой утеплителя. Также учитывают уровень влажности и вентиляцию, чтобы избежать накопления конденсата внутри конструкции.

Как рассчитать необходимую толщину утеплителя для конкретного дома?

Для расчёта толщины утеплителя нужно определить требуемое сопротивление теплопередаче стены, которое зависит от климатической зоны и строительных норм. Затем рассчитывают теплопроводность исходной стены и утеплителя, используя формулы теплового сопротивления. Толщина утеплителя получается из уравнения, где суммарное сопротивление стены с утеплителем должно соответствовать нормативным требованиям. При этом желательно учитывать поправочные коэффициенты на влажность и особенности монтажа, чтобы утеплитель эффективно выполнял свою функцию.
