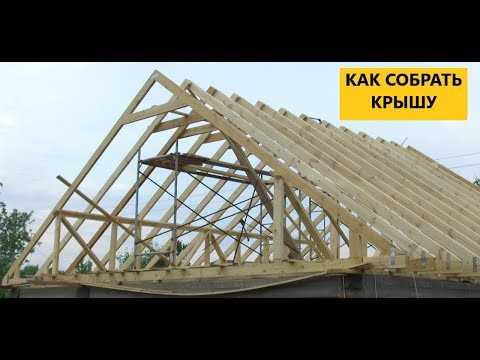

Стропильная система двухскатной крыши формируется из несущих балок, расположенных под определённым углом, обеспечивая оптимальное распределение нагрузки. Основной элемент – стропила, которые устанавливаются с шагом 60–100 см в зависимости от длины пролёта и типа кровельного покрытия. Выбор размеров и сечения деревянных балок напрямую влияет на прочность конструкции и долговечность крыши.
Перед монтажом необходимо тщательно проверить ровность мауэрлата, который служит опорой для стропил, а также обеспечить его надёжное крепление к стенам здания. Оптимальная длина свеса крыши – 40–50 см, что защитит фасад от осадков и обеспечит вентиляцию подкровельного пространства.
Процесс установки начинается с крепления крайних стропил и контроля угла наклона, который обычно варьируется от 25 до 45 градусов в зависимости от климатических условий региона и типа кровли. Последовательное крепление промежуточных стропил с применением металлических уголков или скоб гарантирует жёсткость каркаса и предотвращает деформации под ветровой и снеговой нагрузкой.
Выбор и подготовка материалов для стропильной системы
Для стропильной системы выбирают древесину хвойных пород – сосну, ель или лиственницу с влажностью не выше 18%. Оптимальный сечение бруса для стропил составляет 50×150 мм при шаге 600 мм, если нагрузка кровли не превышает 150 кг/м². Для крыш с большими пролетами или нагрузками используют брусья 50×200 мм и более.
Перед монтажом древесину обрабатывают антисептиком и антипиренами, уделяя внимание торцам и местам срезов. Для повышения долговечности рекомендуется обработка защитными пропитками в два слоя с промежуточной сушкой. Древесина должна быть ровной, без сколов и трещин шириной более 2 мм.
Крепеж выбирают из оцинкованной или нержавеющей стали. Для соединения стропил с мауэрлатом и коньком используют металлические пластины толщиной не менее 2 мм и саморезы длиной от 80 мм. Шурупы с пресс-шайбой обеспечивают плотный и надежный стык без раскалывания древесины.
Важно заранее подготовить временные подкосы из досок толщиной 25–30 мм, чтобы обеспечить жесткость конструкции во время монтажа. Для дополнительной жесткости стропильных ног используют металлические уголки и накладки в местах максимальных нагрузок.
Разметка и установка мауэрлата на стенах
Мауэрлат – основа для крепления стропильной системы, поэтому его монтаж требует точной разметки и надежного закрепления.
- Подготовка поверхности:
- Очистите верхнюю часть стены от мусора и пыли.
- Проверьте горизонтальность стены с помощью уровня или лазерного нивелира.
- Разметка положения мауэрлата:
- Отметьте точный контур установки по периметру стены.
- Учитывайте выступ мауэрлата за стену – обычно 30–50 мм для защиты от атмосферных осадков.
- Подготовка крепежных элементов:
- Используйте анкерные болты диаметром не менее 12 мм с шагом 1–1,5 м.
- Для деревянных мауэрлатов применяйте стальные шпильки, заделанные в бетон.
- Монтаж мауэрлата:
- Перед установкой обработайте деревянный мауэрлат антисептиком и гидроизоляцией.
- Уложите мауэрлат по разметке, выровняйте по уровню.
- Закрепите мауэрлат на анкерные болты, плотно затяните гайки.
- При необходимости подложите прокладки из гидроизоляционного материала под мауэрлат для защиты от влаги.
- Проверка установки:
- Контроль горизонтальности по всей длине.
- Проверка плотности прилегания к стене без зазоров.
Правильная установка мауэрлата гарантирует устойчивость и надежность всей кровельной конструкции.
Сборка и крепление вертикальных стоек и подкосов
Вертикальные стойки устанавливаются строго по проектным отметкам, их длина должна соответствовать расстоянию от мауэрлата до конька с учётом усадки древесины (минус 1–2 см). Для стоек применяют доски сечением не менее 50×150 мм, обработанные антисептиком и огнебиозащитой.
Крепление стоек к мауэрлату выполняется с помощью металлических уголков и длинных болтов М10-М12 с гроверами. В верхней части стойки используется деревянный нагель или шпонка для жёсткого соединения с коньковым прогоном, что предотвращает смещение при нагрузках.
Подкосы нарезают под углом 45° и устанавливают между стойкой и стропилом, обеспечивая дополнительную жёсткость конструкции. Сечение подкосов выбирается равным сечению стоек, крепление производится гвоздями длиной 120–150 мм, забитыми с двух сторон с укосом, или саморезами по дереву диаметром не менее 6 мм.
Для увеличения прочности на узлах крепления подкосов к стойкам и стропилам устанавливают металлические пластины толщиной 2–3 мм с отверстиями для крепежа. Монтаж выполняется на свежем воздухе, чтобы исключить деформацию из-за влажности.
Перед окончательной фиксацией следует проверить вертикальность стоек уровнем и проверить жёсткость конструкции, приложив усилие на подкосы. Все соединения дополнительно обрабатываются антикоррозийными составами для увеличения срока службы.
Монтаж наклонных стропил и проверка углов наклона
Перед установкой наклонных стропил необходимо точно определить угол их наклона согласно проекту крыши. Для этого применяют строительный транспортир или цифровой угломер. Угол наклона должен соответствовать расчетным значениям, обычно в диапазоне от 20° до 45°, в зависимости от климатических условий и типа кровли.
Монтаж начинают с закрепления стропильных ног на мауэрлате. Крепление выполняется с помощью анкерных болтов и металлических крепежных элементов, обеспечивающих жесткость узла. Нижний край стропила ставят строго на проектный уровень, контролируя горизонталь с помощью уровня.
Далее верхние концы наклонных стропил соединяют в коньковой зоне. Для проверки угла и вертикальной плоскости устанавливают временные распорки и используют уровень или лазерный нивелир. Если угол отличается от расчетного более чем на 1°, стропила корректируют путем подрезки или перестановки.
Для жесткости конструкции после установки каждой пары наклонных стропил фиксируют временные диагональные подкосы. При монтаже учитывают точность установки, так как отклонения от проектного угла могут привести к деформациям и нарушению геометрии крыши.
После монтажа всех наклонных стропил проводят контрольный замер диагоналей каркаса, чтобы подтвердить симметрию и правильность углов. Если обнаружены отклонения, проводят точечную корректировку креплений и при необходимости подкладывают прокладки для выравнивания.
Крепление конькового бруса и контроль геометрии крыши
Коньковый брус устанавливается в верхней точке стропильной системы, служит опорой для верхних концов стропил и обеспечивает жёсткость каркаса крыши.
Перед монтажом необходимо тщательно выровнять стропильные ноги по высоте, чтобы коньковый брус не создавал перекосов. Для этого используют лазерный уровень или отвес.
Крепление конькового бруса выполняется к предварительно выставленным стропилам с помощью оцинкованных уголков и саморезов диаметром не менее 5 мм или гвоздей длиной 120 мм. При этом важно, чтобы брус плотно прилегал к стропилам без зазоров.
Для предотвращения смещения по длине и изгибов конькового бруса дополнительно фиксируют поперечными связями, закреплёнными на стропилах в нескольких местах с шагом 1,5–2 метра.
Контроль геометрии крыши начинается с проверки длины диагоналей треугольника, образованного стропилами и коньковым брусом. Диагонали должны совпадать с точностью не более 5 мм.
После установки конькового бруса проверяют горизонтальность его верхней кромки с помощью уровня или нивелира. Любое отклонение свыше 3 мм на метр длины требует корректировки.
Регулярная проверка геометрии во время монтажа исключает деформации, которые могут привести к перекосу крыши и затруднить дальнейшую установку кровельного покрытия.
Установка обрешетки и проверка прочности стропильной конструкции
После монтажа стропил приступают к обрешетке, обеспечивающей равномерное распределение нагрузки и основание для кровельного покрытия. Важно строго соблюдать шаг и толщину досок, исходя из типа кровли и расчетных нагрузок.
- Подготовка материалов: используйте доски хвойных пород с влажностью не выше 18%. Толщина обрешетки зависит от покрытия – для черепицы минимум 40 мм, для профнастила или металлочерепицы – 25 мм.
- Установка продольной обрешетки (ригели) с шагом 600 мм при тяжелых покрытиях и 900 мм для легких. Убедитесь, что доски закреплены строго горизонтально, используя строительный уровень.
- Крепление досок производится гвоздями длиной не менее 100 мм или саморезами по дереву с шагом крепления 30–40 см. Важно обеспечить плотное прилегание обрешетки к стропилам без зазоров.
- Для контроля прочности конструкции применяйте методы визуального осмотра на наличие трещин и деформаций, а также простукивание для выявления пустот.
- Проводите измерение прогиба стропил под нагрузкой не менее 0,2% от пролета (например, при пролете 4 м прогиб не должен превышать 8 мм). В случае превышения укрепите конструкцию дополнительными подкосами или укосинами.
- Для повышения жесткости дополнительно закрепите контробрешетку перпендикулярно основным доскам с шагом 30–40 см, что особенно важно для мягких покрытий и обеспечения вентиляции кровли.
Точное соблюдение рекомендаций по установке и проверке обрешетки гарантирует долговечность и надежность всей стропильной системы.
Вопрос-ответ:
С чего начать монтаж стропильной системы на двухскатной крыше?
Первым этапом необходимо подготовить и закрепить мауэрлат — основу для крепления стропил. Затем нужно точно разметить места установки стропил, учитывая шаг между ними. После этого приступают к сборке и установке самих стропил, начиная с крайних элементов для контроля правильного положения всей конструкции.
Какие материалы лучше использовать для изготовления стропил и почему?
Для стропил чаще всего выбирают древесину хвойных пород — сосну или ель. Они обладают хорошей прочностью и устойчивостью к нагрузкам, а также относительно доступны по цене. Важно, чтобы древесина была хорошо просушена и обработана антисептиками для защиты от гниения и насекомых.
Как правильно закрепить стропила к мауэрлату, чтобы обеспечить надежность конструкции?
Стропила крепят к мауэрлату с помощью металлических крепежей — уголков, скоб или специальных стальных пластин. При этом соединение должно быть плотным и устойчивым к сдвигу. В местах крепления дополнительно используют деревянные прокладки или клинья для регулировки угла и надежной фиксации.
Какие ошибки чаще всего допускают при монтаже стропил на двухскатную крышу?
Частые ошибки включают неправильный расчет шага между стропилами, что приводит к снижению прочности крыши; недостаточную обработку древесины, что вызывает гниение; а также неправильное закрепление стропил, из-за чего конструкция становится нестабильной и может деформироваться под нагрузкой.
Как проверить правильность установки стропил по вертикали и горизонтали во время монтажа?
Для проверки вертикального положения используют отвес или строительный уровень. Горизонтальность контролируют с помощью уровня и натянутого шнура между крайними стропилами. Если обнаружены отклонения, их корректируют с помощью дополнительных креплений или подкосов до полной выверки.
Как правильно подготовить материалы и инструменты для монтажа стропил на двухскатную крышу?
Для монтажа стропил потребуется древесина высокого качества, обычно хвойных пород, обработанная антисептиком для защиты от гниения и насекомых. Необходимы брусья определённого сечения, а также крепёжные элементы — гвозди, саморезы, металлические пластины. Из инструментов пригодятся пила, молоток, рулетка, уровень, строительный карандаш и шуруповёрт. Перед началом работ стоит проверить точность размеров всех деталей и подготовить площадку для безопасного и удобного монтажа.
Какие ошибки чаще всего допускают при установке стропил и как их избежать?
Одной из распространённых ошибок является неправильный расчёт угла наклона крыши, что приводит к неудобствам в эксплуатации и дополнительным затратам на корректировку. Также встречается неправильное крепление стропил — слабое или нерегулярное, что снижает прочность конструкции. Чтобы избежать этих проблем, нужно тщательно измерять углы и длины деталей, использовать крепеж строго в соответствии с проектом и следить за ровностью установки с помощью уровня. Важно обеспечить одинаковое расстояние между стропилами, чтобы нагрузка распределялась равномерно.
