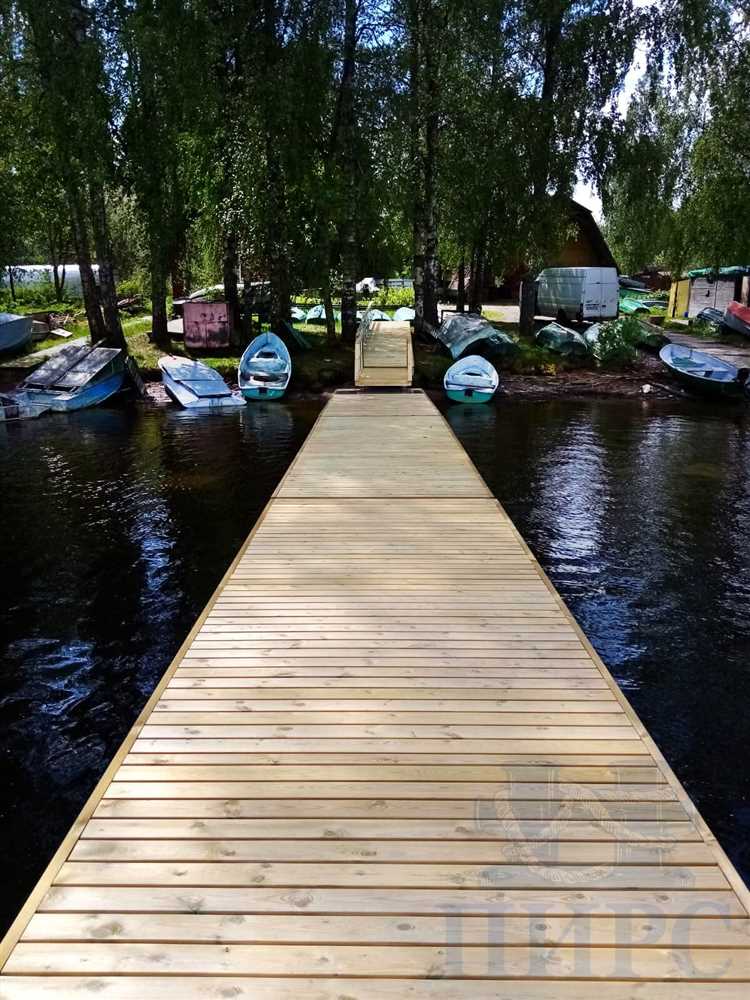

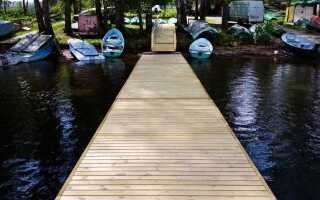

Как построить причал на реке своими руками

Перед началом работ необходимо оценить уровень воды и характеристики дна: среднее колебание водного зеркала приводит к изменению глубины до 1,2–1,5 метра, а скорость течения может достигать 0,6 м/с. Выберите участок с минимальным наклоном берега (не более 5 %) и стабильным грунтом (лучше всего песок или суглинок). При проектировании рассчитывайте нагрузку: один человек весом 80 кг занимает площадь 0,3 м², поэтому для причала шириной 2,5 м и длиной 6 м потребуется несущая способность не менее 4 кН/м².

В качестве основных материалов рекомендуются ель или сосна класса не ниже C24, с влажностью не более 18 %. Брусья поперечного сечения 150×50 мм выдерживают нагрузку до 400 кг на погонный метр при прогоне 0,6 м. Для настила используйте доски толщиной 40 мм с шагом 5 мм для естественной вентиляции и отвода воды. Металлические соединители – оцинкованные уголки 90×90 мм и саморезы 6×120 мм, выдерживающие коррозию при постоянном контакте с влагой.

Фундамент устраивается на сваях из древесины термической обработки либо стальных труб диаметром 114 мм и толщиной стенки 3,5 мм. Глубина ввинчивания свай должна быть не менее 1,5 м от поверхности дна, чтобы избежать выдавливания при весеннем паводке. Расстояние между сваями – 1,2 м, что обеспечивает равномерное распределение веса и уменьшает прогиб. Инструменты: ручной бур диаметром 150 мм, гидравлический кран-манипулятор (при длине причала свыше 8 м), уровень с погрешностью ±2 мм.

Перед началом монтажа потребуется согласование с местными органами водного хозяйства: получить разрешение на забивку свай и подготовить схему строительства в масштабе 1:100. Средняя стоимость материалов для причала 2,5×6 м составляет примерно 60 000–70 000 рублей (с учетом дерева, метизов и фундамента). После установки настила рекомендуем провести антисептическую обработку древесины серной кислотой или гидрофобизирующими составами каждые 3 года. Для безопасной эксплуатации установите перила высотой 1 м и ограждения между стойками с шагом 120 мм, чтобы исключить выпадание предметов.

Выбор места на берегу с учётом глубины и грунта

Глубина. Оптимальная глубина у кромки воды для небольшого моторного или прогулочного судна составляет от 1,5 до 2 метров. Измеряйте глубину с помощью звукового прута или эхолота: делайте не менее трёх замеров на участке длиной 10–15 м вдоль берега, чтобы учесть неровности дна. При изменении уровня воды в реке (колебания до 0,5 м в межсезонье) выбирайте точку, где летом глубина не опускается ниже 1 м, иначе шверты или гребные винты будут зацепляться за ил.

Грунт. Избегайте участков с торфяным илом и мягким сапропелем: плотность таких отложений менее 1,0 г/см³, они не выдерживают вес причала и создают зону подмыва. Лучшие варианты – песчаный (плотность 1,4–1,6 г/см³) или мелкозернистый галечник. По колено заходите в воду в выбранной точке: если ноги оседают больше чем на 10 см, грунт мягче допустимого. Для точного анализа копайте шурф шириной 20 см и глубиной 30 см: если внизу прослеживается прочный песок или мелкая щебёнка, место годится.

Уклон берега. Уклон менее 10° (приблизительно 2 м горизонтали на 0,35 м снижения высоты) обеспечивает равномерное распределение нагрузки причала и минимум подмыва. Если угол более 15°, придётся засыпать берму из щебня фракции 20–40 мм или устроить лестничные опоры из бетонных блоков. Уклон рассчитывайте с помощью нивелира или даже строительного уровня на рейке длиной 2 м: при положении уровня горизонтально отметьте на рейке точку, затем измерьте вертикальную разницу до поверхности.

Сезонные особенности. В холодное время уровень реки может подняться до 0,7 м из-за паводка и талых вод. При высоком уровне вода размывает корни прибрежной растительности и ослабляет берегоукрепление. Выбирайте участок не ближе 5 м от зарослей тростника – корневая система удерживает берег, но обильная трава затрудняет монтаж опор. Кроме того, на обнаженных песчаных участках с глубиной более 2 м у береговой кромки риск подмыва ниже причала минимален.

Практические советы. Проведите экскаватором лотку для определения глубины и снимите верхний слой рыхлого ила до твёрдого грунта. Если подрядчик предлагает свайное основание, выбирайте сваи диаметром не менее 150 мм из стали с антикоррозийным покрытием, вбиваемые до плотного слоя песчаника или гравия на глубину не менее 1,5 м. При самостоятельной установке деревянных опор применяйте лиственницу, пропитанную мастикой, и вкапывайте не менее чем на 1,2 м глубины. После монтажа обсыпьте основание щебнем фракции 40–80 мм для дополнительной устойчивости и отвода подмывающих потоков.

Расчёт конструкции причала под конкретные условия

Исходные данные: длина причала 12 м, ширина 3 м, высота над уровнем воды 0,5 м. Судно при швартовке оказывает нагрузку до 40 т (≈392 кН). Расчёт ведётся для участка с песчаным грунтом средней плотности (ρ ≈ 1 600 кг/м³), несущая способность основания σₙ ≈ 150 кПа. Уровень промерзания – 1,2 м.

Определить расчетную нагрузку на фундамент: принять коэффициент динамичности kₙ = 1,3. Итоговая нагрузка от судна Fₙ = 392 кН × 1,3 = 509,6 кН. Распределённая нагрузка по площади S = 12 м × 3 м = 36 м², q = 509,6 кН / 36 м² ≈ 14,16 кПа, что существенно ниже несущей способности грунта. Тем не менее для гарантированного запаса прочности и устойчивости конструкции выбирают свайный фундамент.

При проектировании свайного поля принимают сваи из труб Ø 150 мм (сталь ст. 3, расчетная несущая способность одной сваи Rₑ ≈ 20 кН). Число свай N = Fₙ / Rₑ ≈ 509,6 кН / 20 кН ≈ 25,5. Округление вверх – 28 свай. Сваи устанавливаются через каждые 1,5 м по продольной (8 свай) и поперечной (4 ряда) осям. Глубина погружения – 5 м (нижний конец ниже глубины промерзания и густо до плотных слоёв).

Расчёт балки-ростверка: поперечное сечение из бруса 200 × 150 мм (древесина сосны, В = 14 МПа). Длина пролёта между опорами 1,5 м. Прогиб балки при равномерно распределённой нагрузке q_л = 14,16 кПа (≈ 14,16 кН/м²) × 3 м (ширина причала) = 42,48 кН/м. Момент инерции I = (200 мм × (150 мм)³) / 12 = 56,25 · 10⁶ мм⁴. Модуль упругости древесины E ≈ 10 000 МПа. Прогиб y = (5 × q_л × L⁴) / (384 × E × I), где L = 1 500 мм. При подстановке y ≈ 8 мм (< L/300 = 5 мм допустимо), поэтому брус 200 × 150 мм подходит при увеличении модулей прочности (печать влажность не выше 18 %).

Расчёт настила: использовать доски толщиной 40 мм, шаг укладки 5 мм. Максимальная точечная нагрузка на настил при швартовке – ≈ 2 кН/точка. Расчёт изгиба: момент инерции одной доски I_доски = (40 мм × (150 мм)³) / 12 ≈ 11,25 · 10⁶ мм⁴. Расстояние между балками 0,5 м. Проверка прогиба и напряжения показывает, что доска выдерживает нагрузку до 3 кН при прогибе < 5 мм.

Указания по шагу монтажа: сваи заглублять молотом с контролем вертикальности ±2 °. Брусья ростверка крепить к оголовкам свай стальными скобами и болтами М12 с антикоррозийным покрытием. Настил монтировать с уклоном 2 % в сторону берега для стока воды. Соединения досок – на шурупах 6 × 120 мм с шагом через 25 см.

Подбор и подготовка материалов для настила и опор

Для настила выбирают древесину хвойных (лиственница, сосна) или лиственных (дуб) пород с плотностью не менее 550 кг/м³ и влагостойкостью. Толщина досок – 40–50 мм, ширина – 120–150 мм; между досками оставляют зазор 5–7 мм для стока воды. Опоры выполняют из бруса 150×150 или 200×200 мм, пропитанного антисептиком и влагозащитным составом.

• Лиственница: срок службы без обработки – до 10 лет, после пропитки – до 15 лет.
• Сосна камерной сушки (<18 % влажности): минимальное коробление, облегчённая антисептация.
• Дуб: плотность 700–750 кг/м³, высокая износостойкость, но вес и цена выше.
• Пропитка антисептиком (двухкомпонентным, сертифицированным для контакта с пресной водой): расход 200–250 г/м² в два слоя.

Металлические опоры применяют при ограниченном бюджете или для лёгких конструкций. Используют сталь 08пс оцинкованную, профильный швеллер 100×50×3 мм, длина столба – от 2,5 м. Толщина стенки не менее 3 мм, сварные швы без пор и трещин.

• Горячее цинкование: покрытие 60–80 мкм для защиты от коррозии.
• Болты М12 из нержавеющей стали для крепления балок к бетонным или деревянным опорам.
• Глубина заложения опор – ниже точки сезонного промерзания грунта (обычно 1,2–1,5 м).

Подготовка деревянных деталей начинается с сушки при влажности воздуха 60–70 % до влажности древесины 12–15 %. Все элементы шлифуют шкуркой К80–К120 для удаления сучков и грязи, затем обрезают углы фаской 5–8 мм, чтобы исключить расслоение.

1. Обработка антисептиком: погружение или распыление, выдержка по инструкции (не менее 4 ч).
2. Нанесение влагозащитного масла или акриловой краски: минимум два слоя, расход 150 г/м².
3. Контроль качества: отсутствие зелёного или сине-чёрного оттенка внутри древесины после сушки.

Металлические конструкции перед установкой очищают от ржавчины пескоструйным способом, грунтуют цинковым составом и красят атмосферостойкой эмалью. Все болты и пластины обрабатывают антикоррозийными смазками (Цинкапликс, ЦИАТИМ-221).

• Расход грунта – 100–120 г/м², выдержка – 24 ч перед покраской.
• Покраска: два слоя эмали (ПФ-115 или аналог), между слоями – не менее 12 ч высыхания.
• Сварочные работы: электроды «РЦ-3» Ø 3–4 мм, ток 90–120 A.

Монтаж свай и крепление несущих элементов

Подбор сваи: используйте металлические трубы диаметром 108–133 мм толщиной стенки не менее 4 мм или деревянные брусы сечением 100×100 мм классом хвойных пород. Длина сваи должна превышать глубину промерзания грунта на 0,5 м: при глубине промерзания 1,5 м выбирайте сваи длиной 2 м и более. Для речных наносов с мягким дном предпочтительнее стальные сваи длиной 3–4 м.

Разметка и вверка: нанесите осевую разметку на берегу, выдерживая шаг между сваями 1,8–2 м. Для вверки используйте гидроуровень или лазерный нивелир: опустите маркеры на отметку чистого пола причала, после чего отметьте точки забивки. Для точности последующей сварки и монтажа несущих балок проверьте горизонтальность на каждой отметке.

Метод забивки: для металлических свай применяйте ручной привод с грузом массой 15–20 кг или вибропогружатель мощностью не менее 2 кВт. Перед погружением обрежьте конусную часть сваи под углом 45° для легче преодоления грунта. Вдавливайте сваю равномерными ударами, сохраняя вертикальность (отклонение не более 2°). Контролируйте глубину погружения по рискам на трубе: отметьте требуемую глубину (например, 2,5 м), затем заглубляйте до отметки не выше ±5 см.

Крепление поперечных балок: после установки всех свай на заранее выверенной высоте приступайте к монтажу несущих балок. Используйте двутавр № 10 или стальные швеллеры 140 мм с толщиной полки 5–6 мм. Закрепляйте балки к сваям с помощью сварки дуговым электродом диаметром 3–4 мм или болтов М12–М16 с шагом крепления 500 мм. Перед сваркой зачистите места контакта напильником, удалив остатки ржавчины и грязь.

Укладка лаг и настила: закрепите лаги из строганной доски 50×150 мм (класс влажности не выше 18 %) поперёк несущих балок с шагом 0,5 м. Фиксацию выполняйте оцинкованными саморезами 5×60 мм, углубляя шляпку на 1 мм в поверхность. Проверьте горизонтальность лаг через каждые три метра с помощью строительного уровня, при необходимости подложите прокладки из полипропиленовой ленты толщиной 2 мм.

Финишная проверка и антикоррозионная защита: после завершения сварочных работ и укладки лаг осмотрите все соединения: сварные швы должны быть непрерывными, без трещин и подрезов. Для защиты металлических элементов удалите наплывы шлака и обработайте поверхность механическим щеточным аппаратом. Нанесите грунтовку по металлу в два слоя, а затем эмаль на алкидной основе в один слой. Для деревянных элементов используйте антисептик и водоотталкивающий состав.

Устройство настила и защита древесины от влаги

Для настила берегового пирса рекомендуется использовать древесину лиственницы или дуба толщиной 40–50 мм с влажностью не более 18 %. Ширина досок должна составлять 100–120 мм, класс не ниже III (без гнили и крупных сучьев). Лаги, выполненные из пропитанного антисептиком бруса 50×100 мм, укладываются с шагом 400–500 мм и опираются на бетонные опоры или гравийную подушку, обеспечивающую естественный дренаж.

Перед монтажом лаг все деревянные элементы обрабатывают антисептической пропиткой глубокого проникновения (на основе силоксанов или медного купороса). Один слой наносится кистью или распылителем, выдержка между слоями – минимум 24 часа. Расход состава – 200–300 г/м². После высыхания (не менее 48 часов при температуре +10 … +25 °C) лаги покрывают водоотталкивающим маслом или яхтным лаком, нанося не менее двух слоёв с интервалом 24 часа.

Настил крепят вдоль берега, укладывая доски с зазором 5–10 мм для стока воды. Торцы каждой доски обрезают под углом 45° или с небольшим скосом, чтобы влага не задерживалась. Крепёж – саморезы из нержавеющей стали длиной 50–60 мм, шаг крепления вдоль доски 300–400 мм. При укладке избегают избыточного прижатия досок к лагам: зазор в 2–3 мм обеспечивает естественную вентиляцию снизу.

После укладки настила всю поверхность обрабатывают водоотталкивающей пропиткой (акриловые или масляные составы). Первый слой наносят валиком или кистью, расход 150–200 г/м², через 12 часов наносят второй. При температуре ниже +5 °C или высокой влажности обработку откладывают. Полный срок службы однослойного покрытия – 1–1,5 года; комплексного (трёхслойного) – до 4 лет.

Через 2–3 года покрытие обновляют: удаляют старую плёнку шлифовальной машиной со средним зерном (80–120), удаляют пыль, наносят два слоя антисептика и два слоя водоотталкивающего масла. При обнаружении вздутия или гнили досок их заменяют на новые, соблюдая те же зазоры и технологию крепления.

Организация сходней и креплений для маломерных судов

Сходни для маломерных судов должны обеспечивать удобный и безопасный спуск на воду и подъём лодок. Основные требования – прочность, устойчивость и защита от скольжения.

• Материал: предпочтительно использовать нержавеющую сталь или обработанную древесину с антисептиком. Металлические сходни с антикоррозийным покрытием выдерживают нагрузку и воздействие влаги.
• Размеры: ширина сходни – не менее 0,5 м, длина от 1,5 до 3 м в зависимости от глубины берега. Шаг ступеней – 25–30 см, глубина проступи – 12–15 см.
• Угол наклона: оптимальный – 15–25°, чтобы обеспечить комфортный подъём и снизить риск падений.
• Поверхность ступеней должна иметь рифление или накладки из противоскользящего материала, особенно если сходни располагаются на открытом воздухе.

Крепления для маломерных судов играют ключевую роль в безопасности стоянки и предотвращении повреждений при качке и ветре.

1. Выбор места для крепления: выбирается участок с минимальной глубиной 1,2 м, где лодка не соприкасается с грунтом при отливе или ветре.
2. Тип крепления: используются буксировочные кольца или рым-болты, врезаемые в причальную конструкцию или устанавливаемые на береговом основании.
3. Верёвки и тросы: применяйте полиамидные или полипропиленовые канаты диаметром 10–14 мм, выдерживающие нагрузку не менее 300 кг. Рекомендуется дополнительно использовать амортизирующие элементы для снижения рывков.
4. Защита корпуса: обязательна установка накладок из ПВХ или резины на участках контакта канатов и корпуса судна, чтобы избежать повреждений при качке.
5. Регулярный осмотр: проверяйте крепления и сходни перед началом сезона и в процессе эксплуатации, устраняйте коррозию и износ тросов.

Использование описанных рекомендаций обеспечит надежное и долговечное оборудование причала, подходящее для эксплуатации с маломерными судами.

Вопрос-ответ:

Какие материалы лучше всего подходят для строительства речного причала своими руками?

Для сооружения речного причала чаще всего используют древесину, бетон и металл. Древесина подходит для небольших причалов и легко обрабатывается, но требует обработки антисептиками и защитой от влаги. Бетон долговечен и устойчив к воде, но требует больше усилий при заливке и подготовке фундамента. Металлические конструкции прочные, но подвержены коррозии, поэтому их нужно покрывать защитными составами. Выбор зависит от условий эксплуатации и бюджета.

Как правильно подготовить участок для строительства причала на берегу реки?

Для начала необходимо очистить береговую линию от растительности и мусора. Далее важно оценить тип грунта и уровень воды, чтобы определить глубину и высоту конструкции. Если грунт мягкий, может потребоваться укрепление с помощью свай или щебня. Следует также продумать дренаж, чтобы избежать затопления причала при подъеме воды. Правильная подготовка значительно увеличит срок службы сооружения.

Сколько времени обычно занимает возведение речного причала своими руками?

Срок строительства зависит от сложности проекта, используемых материалов и опыта исполнителей. Для простого деревянного причала средней длины на подготовительные работы и монтаж может уйти от нескольких дней до двух недель. Если планируется бетонная конструкция или использование металлических элементов, процесс может занять до месяца, учитывая время на высыхание и монтаж. Важно не спешить, чтобы обеспечить надежность и безопасность причала.

Какие меры безопасности необходимо учитывать при строительстве речного причала?

Во время работ следует соблюдать осторожность с инструментами и материалами, особенно при работе с электроинструментом и тяжелыми элементами. Обязательно использовать защитную экипировку: перчатки, очки и обувь с нескользящей подошвой. При работе на воде или возле нее полезно иметь спасательные жилеты и соблюдать правила поведения у воды. Также стоит проверить устойчивость конструкции перед эксплуатацией, чтобы избежать аварий.

Можно ли построить причал самостоятельно без специального опыта в строительстве?

Если правильно изучить последовательность этапов, выбрать подходящие материалы и инструменты, то самостоятельное строительство возможно. Важно внимательно подготовить план, учитывать особенности местности и внимательно следовать технике безопасности. В случае сложных задач, например, работы с бетонными элементами или сваями, можно проконсультироваться с опытными специалистами или пригласить помощников. Самостоятельная работа потребует времени и аккуратности, но результат может оправдать усилия.
